Citroën Jumper II (2011-2012) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna Jumper II z lat: 2011, 2012. Citroën Jumper II (2011-2012) to kontynuacja drugiej generacji modelu Jumper, samochodu dostawczego produkowanego przez francuską markę Citroën. Ta generacja została wprowadzona na rynek w 2011 roku i była dostępna do 2012 roku. Citroën Jumper II (2011-2012) […]

05/18/2023
Czas czytania: 3 minut
Citroën Jumper II (2011-2012) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna Jumper II z lat: 2011, 2012.

Citroën Jumper II (2011-2012) to kontynuacja drugiej generacji modelu Jumper, samochodu dostawczego produkowanego przez francuską markę Citroën. Ta generacja została wprowadzona na rynek w 2011 roku i była dostępna do 2012 roku.

Citroën Jumper II (2011-2012) prezentuje podobne cechy do poprzedniej generacji, oferując dużą pojemność ładunkową, różne warianty długości, wysokości i ładowności, oraz przestronne i ergonomiczne wnętrze. Samochód został zaprojektowany z myślą o wygodzie kierowcy i pasażerów, oferując różne opcje wyposażenia, takie jak klimatyzacja, system audio i system nawigacji.

Pod względem napędu, Citroën Jumper II (2011-2012) oferuje różne jednostki napędowe, w tym silniki diesla o różnych mocach. Silniki te charakteryzują się oszczędnym zużyciem paliwa i odpowiednią mocą do przewozu większych ładunków. Samochód posiada również zaawansowane systemy bezpieczeństwa, takie jak ABS, ESP i poduszki powietrzne.

Citroën Jumper II (2011-2012) utrzymuje solidną konstrukcję i funkcjonalność swojego poprzednika, co czyni go niezawodnym pojazdem dostawczym do różnych zastosowań. Samochód jest łatwy w obsłudze i dobrze radzi sobie w codziennej eksploatacji.

Zobacz także:  Citroën Ami (2020-2022) - schematy bezpieczników i przekaźników

Podsumowując, Citroën Jumper II (2011-2012) jest solidnym i funkcjonalnym samochodem dostawczym, który oferuje dużą pojemność ładunkową, różne opcje konfiguracji i wygodne wnętrze. Jest to niezawodne narzędzie do codziennych zadań transportowych, idealne dla przedsiębiorców i firm potrzebujących efektywnego i praktycznego pojazdu dostawczego.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

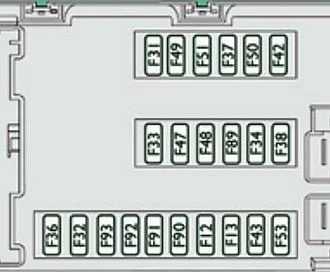

Skrzynka bezpieczników deski rozdzielczej

Znajduje się w dolnej desce rozdzielczej (po lewej stronie).

Citroën Jumper II (2011-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
12 7,5 Reflektor świateł mijania z prawej strony
13 7,5 Lewy reflektor świateł mijania
31 5 Zasilanie przekaźnika
32 7,5 Oświetlenie wewnętrzne
33 20 Czujnik akumulatora
34 20 Oświetlenie wnętrza minibusa;

Światła awaryjne.

36 10 System audio;

Gniazdo diagnostyczne;

Syrena alarmowa;

Programowalne sterowanie ogrzewaniem dodatkowym;

Sterowanie klimatyzacją;

Tachograf;

Akumulator.

37 7,5 Przełącznik świateł hamowania;

Trzecie światło hamowania;

Tablica przyrządów.

38 20 Centralny zamek
42 5 Sterownik i czujnik ABS;

Czujnik ASR;

Czujnik ESP;

Włącznik świateł hamowania.

43 20 Silnik wycieraczek szyby przedniej
47 20 Elektryczny silnik szyb kierowcy
48 20 Elektryczny silnik szyby pasażera
49 5 System audio;

Elementy sterujące na tablicy rozdzielczej.

50 7,5 Zespół poduszek powietrznych i napinaczy wstępnych
51 5 Tachograf;

Tempomat;

Sterowanie klimatyzacją;

Światła cofania;

Czujnik wody w oleju napędowym.

53 7,5 Panel przyrządów
89 Nieużywany
90 7,5 Lewy reflektor świateł drogowych
91 7,5 Prawy reflektor świateł drogowych
92 7,5 Lewa lampa przeciwmgielna
93 7,5 Reflektor przeciwmgłowy z prawej strony

Skrzynka bezpieczników słupka drzwi – Przedział pasażerski

Pojazdy z kierownicą po lewej stronie:  Skrzynka bezpieczników znajduje się w słupku drzwi pasażera (po prawej stronie).
Pojazdy z kierownicą po prawej stronie:  Skrzynka bezpieczników znajduje się w słupku drzwi kierowcy (po prawej stronie).

Citroën Jumper II (2011-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
54 Nieużywany
55 15 Podgrzewane siedzenia
56 15 Gniazdo 12 V
57 10 Programowalne ogrzewanie dodatkowe
58 15 Odmgławianie: lewa tylna szyba
59 15 Odmgławianie: prawa tylna szyba
60 Nieużywany
61 Nieużywany
62 Nieużywany
63 10 Programowalny przełącznik dodatkowego ogrzewania
64 Nieużywany
65 30 Programowalny dodatkowy wentylator grzewczy

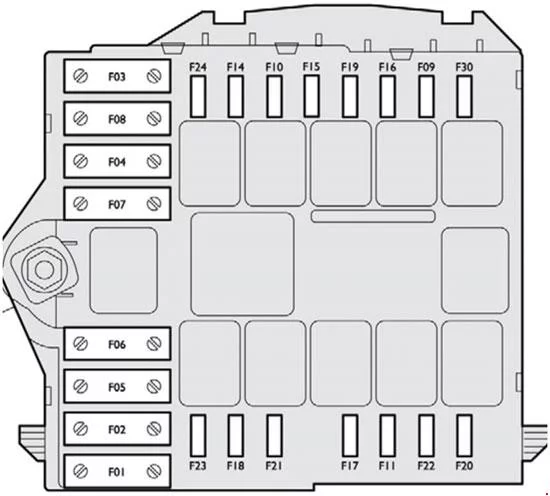

Komora silnika

Odkręć nakrętki i przechyl skrzynkę, aby uzyskać dostęp do bezpieczników.

Citroën Jumper II (2011-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 Zasilanie pompy ABS
2 50 Podgrzewacz wstępny na olej napędowy
3 30 Stacyjka
4 30 Pompa spryskiwacza reflektorów
8 40 Zespół wentylatora kabiny
9 15 Tylne gniazdo 12 V
10 15 Klakson
14 15 Przednie gniazdo 12 V
15 10 Zapalniczka
20 30 Pompa płynu do spryskiwaczy
21 15 Zasilanie pompy paliwa
24 15 Dodatkowy panel do karetki;

Lusterka.

30 15 Odmgławianie
