Citroën Jumper II (2007-2010) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna Jumper II z lat: 2007, 2008, 2009, 2010. Citroën Jumper (2007-2010) to druga generacja modelu Jumper, który jest samochodem dostawczym produkowanym przez francuską markę Citroën. Ta generacja została wprowadzona na rynek w 2007 roku i była dostępna do 2010 roku. Citroën Jumper […]

05/18/2023
Czas czytania: 4 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna Jumper II z lat: 2007, 2008, 2009, 2010.

Citroën Jumper (2007-2010) to druga generacja modelu Jumper, który jest samochodem dostawczym produkowanym przez francuską markę Citroën. Ta generacja została wprowadzona na rynek w 2007 roku i była dostępna do 2010 roku.

Citroën Jumper (2007-2010) zachowuje charakterystyczny, prostokątny kształt nadwozia, który zapewnia dużą pojemność ładunkową. Samochód oferuje różne warianty długości, wysokości i ładowności, co umożliwia dopasowanie go do różnych zadań i potrzeb przewozowych.

Wnętrze Jumpera (2007-2010) jest przestronne i ergonomiczne, zaprojektowane z myślą o wygodzie kierowcy i pasażerów. Kabina oferuje różne opcje wyposażenia, takie jak klimatyzacja, system audio, system nawigacji i wiele innych udogodnień.

Citroën Jumper (2007-2010) oferuje różne jednostki napędowe, w tym silniki diesla o różnych mocach. Silniki te charakteryzują się oszczędnym zużyciem paliwa i odpowiednią mocą do przewozu większych ładunków. Samochód jest wyposażony w zaawansowane systemy bezpieczeństwa, takie jak ABS, ESP oraz poduszki powietrzne.

Ważnym aspektem Jumpera (2007-2010) jest jego funkcjonalność i niezawodność. Samochód został zaprojektowany z myślą o codziennym użytkowaniu i intensywnym wykorzystaniu w transporcie. Posiada solidną konstrukcję i jest przystosowany do pracy w różnych warunkach.

Podsumowując, Citroën Jumper (2007-2010) to solidny i funkcjonalny samochód dostawczy, który oferuje dużą przestrzeń ładunkową, różne warianty konfiguracji i dobre właściwości jezdne. Jest to niezawodny pojazd, który sprawdzi się w codziennym użytkowaniu i w różnych branżach transportowych.

Zobacz także:  Citroën C3 II (2010-2011) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Deska rozdzielcza

Znajduje się w dolnej desce rozdzielczej (po lewej stronie).

Citroën Jumper II (2007-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
12 7,5 Reflektor świateł mijania w prawo
13 7,5 Reflektor mijania lewy;

Regulacja wysokości reflektora.

31 7,5 Zasilanie przekaźnika
32 10 Oświetlenie wnętrza minibusa;

Światła awaryjne.

33 15 Tylne gniazdo 12 V
34 Nieużywany
35 7,5 Światła cofania;

Czujnik wody w oleju napędowym.

36 20 Blokowanie/odblokowywanie drzwi
37 10 Włącznik świateł hamowania;

Trzecie światło hamowania;

Tablica przyrządów.

38 10 Przekaźniki wewnętrzne
39 10 Sprzęt audio;

Gniazdo diagnostyczne;

Syrena alarmowa;

Programowalne sterowanie dodatkowym ogrzewaniem.

40 15 Odladzanie: tylna szyba (lewa strona), lusterko (strona pasażera)
41 15 Odladzanie: tylna szyba (po prawej stronie), lusterko (po stronie kierowcy)
42 7,5 Jednostka sterująca i czujnik ABS;

Czujnik ESP;

Włącznik świateł hamowania.

43 30 Silnik wycieraczek szyby przedniej
44 20 Zapalniczka;

Przednie gniazdo 12 V.

45 7,5 Przełączniki elektryczne szyb i lusterek (po stronie kierowcy);

Elektryczne szyby pasażera.

46 Nieużywany
47 20 Elektryczny silnik szyb kierowcy
48 20 Elektryczny silnik szyby pasażera
49 7,5 Czujnik deszczu i jasności;

Sprzęt audio;

Elektryczny silnik szyby kierowcy;

Alarm;

Elementy sterujące na tablicy rozdzielczej.

50 7,5 Zespół poduszek powietrznych i napinaczy wstępnych
51 7,5 Chronotachograf;

Tempomat;

Sterowanie klimatyzacją.

52 7,5 Przekaźniki przedziału pasażerskiego
53 7,5 Tablica przyrządów;

Tylne światła przeciwmgielne.

Skrzynka bezpieczników słupka drzwi – Przedział pasażerski

Pojazdy z kierownicą po lewej stronie:  Skrzynka bezpieczników znajduje się w słupku drzwi pasażera (po prawej stronie).
Pojazdy z kierownicą po prawej stronie:  Skrzynka bezpieczników znajduje się w słupku drzwi kierowcy (po prawej stronie).

Citroën Jumper II (2007-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
54 Nieużywany
55 15 Podgrzewane siedzenia
56 15 Tylne gniazdo 12 V;

Zapalniczka.

57 10 Silnik wentylacji/ogrzewania pod siedzeniem kierowcy
58 10 Kierunkowskazy
59 Nieużywany
60 Nieużywany
61 Nieużywany
62 Nieużywany
63 10 Programowalny przełącznik dodatkowego ogrzewania
64 Nieużywany
65 30 Dmuchawa tylna

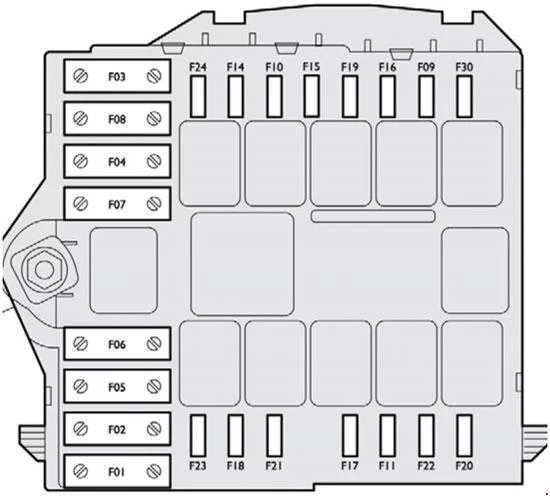

Komora silnika

Odkręć nakrętki i przechyl skrzynkę, aby uzyskać dostęp do bezpieczników.

Citroën Jumper II (2007-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 Zasilanie pompy ABS/ESP
2 50 Jednostka wstępnego podgrzewania oleju napędowego
3 30 Stacyjka
4 20 Programowalny palnik dogrzewania dodatkowego
5 20 Programowalny przekaźnik sterujący ogrzewaniem dodatkowym
6 40/60 Zespół wentylatora (wysoka prędkość)
7 40/50 Zespół wentylatora (niska prędkość)
8 40 Klimatyzacja
9 20 Pompa spryskiwacza szyby przedniej
10 15 Klakson
11 7,5 Jednostka i przekaźnik podgrzewania oleju napędowego
14 7,5 Prawy reflektor świateł drogowych
15 7,5 Lewy reflektor świateł drogowych
16 7,5 Jednostka sterująca silnika
17 10 Jednostka sterująca silnika
18 7,5 Jednostka sterująca silnika
19 7,5 Sprężarka klimatyzacji
20 30 Pompa spryskiwacza reflektorów
21 15 Zasilanie pompy paliwa
22 20 Jednostka sterująca silnika
23 30 Zasilanie elektrozaworów ABS/ESP
24 Nieużywany
30 15 Przednie światła przeciwmgielne
