W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna Jumper II z lat: 2013, 2014, 2015.

Citroën Jumper II (2013-2015) to kontynuacja drugiej generacji modelu Jumper, samochodu dostawczego produkowanego przez francuską markę Citroën. Ta generacja została wprowadzona na rynek w 2013 roku i była dostępna do 2015 roku.

Citroën Jumper II (2013-2015) utrzymuje podobne cechy co poprzednie wersje, oferując dużą pojemność ładunkową, różne warianty długości, wysokości i ładowności, oraz przestronne i ergonomiczne wnętrze. Samochód został zaprojektowany z myślą o wygodzie kierowcy i pasażerów, oferując różne opcje wyposażenia, takie jak klimatyzacja, system audio i system nawigacji.

Pod względem napędu, Citroën Jumper II (2013-2015) oferuje różne jednostki napędowe, w tym silniki diesla o różnych mocach. Silniki te charakteryzują się oszczędnym zużyciem paliwa i odpowiednią mocą do przewozu większych ładunków. Samochód posiada również zaawansowane systemy bezpieczeństwa, takie jak ABS, ESP i poduszki powietrzne.

Citroën Jumper II (2013-2015) utrzymuje solidną konstrukcję i funkcjonalność swoich poprzedników, co czyni go niezawodnym pojazdem dostawczym do różnych zastosowań. Samochód jest łatwy w obsłudze i dobrze radzi sobie w codziennej eksploatacji.

Podsumowując, Citroën Jumper II (2013-2015) to solidny i funkcjonalny samochód dostawczy, który oferuje dużą pojemność ładunkową, różne opcje konfiguracji i wygodne wnętrze. Jest to niezawodne narzędzie do codziennych zadań transportowych, idealne dla przedsiębiorców i firm potrzebujących efektywnego i praktycznego pojazdu dostawczego.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Citroën C-Elysée (2012-2014) - schematy bezpieczników i przekaźników







Przedział pasażerski

Skrzynka bezpieczników deski rozdzielczej

Znajduje się w dolnej desce rozdzielczej (po lewej stronie).

Citroën Jumper II (2013-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
12 7,5 Reflektor świateł mijania z prawej strony
13 7,5 Lewy reflektor świateł mijania
31 7,5 Zasilanie przekaźnika
32 10 Oświetlenie kabiny
33 15 Tylne gniazdo 12 V
34 Nieużywany
35 7,5 Lampy cofania;

Czujnik wody w oleju napędowym

36 15 Sterowanie centralnym zamkiem;

Akumulator.

37 7,5 Przełącznik świateł hamowania;

Trzecie światło hamowania;

Tablica przyrządów.

38 10 Centralny zamek
39 10 System audio;

Gniazdo diagnostyczne;

Syrena alarmowa;

Programowalne sterowanie ogrzewaniem dodatkowym;

Sterowanie klimatyzacją;

Tachograf;

Akumulator.

40 15 Ogrzewany: tylna szyba (z lewej strony), lusterko boczne kierowcy
41 15 Ogrzewane: tylna szyba (prawa strona), lusterko boczne pasażera
42 7,5 Sterownik i czujnik ABS;

Czujnik ASR;

Czujnik ESP;

Włącznik świateł hamowania.

43 30 Silnik wycieraczek szyby przedniej
44 20 Zapalniczka -12 V gniazdo
45 7,5 Sterowanie drzwiami
46 Nieużywany
47 20 Elektryczny silnik szyb kierowcy
48 20 Elektryczny silnik szyby pasażera
49 7,5 System audio;

Elementy sterujące na desce rozdzielczej;

Elektrycznie sterowana szyba kierowcy.

50 7,5 Zespół poduszek powietrznych i napinaczy wstępnych
51 7,5 Tachograf;

Tempomat;

Sterowanie klimatyzacją.

52 7,5 Opcjonalne zasilanie przekaźnika
53 7,5 Tablica przyrządów;

Tylne światło przeciwmgielne.

Skrzynka bezpieczników słupka drzwi – Przedział pasażerski

Pojazdy z kierownicą po lewej stronie:  Skrzynka bezpieczników znajduje się w słupku drzwi pasażera (po prawej stronie).
Pojazdy z kierownicą po prawej stronie:  Skrzynka bezpieczników znajduje się w słupku drzwi kierowcy (po prawej stronie).

Citroën Jumper II (2013-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
54 Nieużywany
55 15 Podgrzewane siedzenia
56 15 Gniazdo 12 V pasażera z tyłu
57 10 Programowalne ogrzewanie dodatkowe
58 10 Boczne światła
59 7,5 Zawieszenie pneumatyczne
60 Nieużywany
61 Nieużywany
62 Nieużywany
63 10 Programowalny przełącznik dodatkowego ogrzewania
64 Nieużywany
65 30 Programowalny dodatkowy wentylator grzewczy

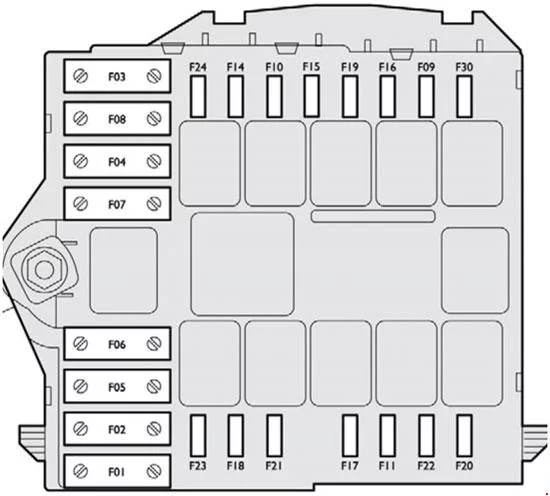

Komora silnika

Odkręć nakrętki i przechyl skrzynkę, aby uzyskać dostęp do bezpieczników.

Citroën Jumper II (2013-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 Zasilanie pompy ABS
2 50 Podgrzewacz wstępny na olej napędowy
3 30 Stacyjka
4 20 Programowalne ogrzewanie dodatkowe
5 20 Wentylacja kabiny z programowalnym ogrzewaniem dodatkowym
6 40/60 Maksymalna prędkość wentylatora kabiny
7 40/50 Minimalna prędkość wentylatora kabiny
8 40 Zespół wentylatora kabiny
9 20 Pompa płynu do spryskiwaczy
10 15 Klakson
14 7,5 Prawa wiązka główna
15 7,5 Lewa belka główna
20 30 Pompa spryskiwacza reflektorów
21 15 Zasilanie pompy paliwa
23 30 Elektrozawory ABS
30 15 Przednie światła przeciwmgielne

2014

Przedział pasażerski

Citroën Jumper II (2013-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
12 7,5 Reflektor świateł mijania w prawo
13 7,5 Reflektor świateł mijania z lewej strony
31 7,5 Zasilanie przekaźnika
32 10 Oświetlenie kabiny
33 15 Tylne gniazdo 12 V
34 Nieużywany
35 7,5 Lampka cofania;

Czujnik wody w oleju napędowym.

36 15 Sterowanie centralnym zamkiem;

Akumulator.

37 7,5 Światło hamowania;

Trzecie światło hamowania;

Tablica przyrządów.

38 10 Zasilanie przekaźnika
39 10 Radio;

Gniazdo diagnostyczne;

Syrena alarmowa;

Programowalne ogrzewanie dodatkowe;

Sterowanie klimatyzacją;

Tachograf;

Akumulator.

40 15 Odmgławianie: tylna szyba (po lewej), lusterko boczne po stronie kierowcy
41 15 Odmgławianie: tylna szyba (prawa), lusterko boczne pasażera
42 7,5 Sterownik i czujnik ABS;

Czujnik ASR;

Czujnik DSC;

Włącznik świateł hamowania.

43 30 Silnik wycieraczek szyby przedniej
44 20 Zapalniczka – przednie gniazdo 12 V
45 7,5 Sterowanie drzwiami
46 Nieużywany
47 20 Elektryczny silnik szyb kierowcy
48 20 Elektryczny silnik szyby pasażera
49 7,5 Sprzęt audio;

Elementy sterujące na desce rozdzielczej;

Elektrycznie sterowana szyba po stronie kierowcy.

50 7,5 Zespół poduszek powietrznych i napinaczy wstępnych
51 7,5 Tachograf;

Tempomat;

Sterowanie klimatyzacją.

52 7,5 Opcjonalne zasilanie przekaźnika
53 7,5 Tablica przyrządów;

Tylne światło przeciwmgielne.

Skrzynka bezpieczników słupka drzwi

Citroën Jumper II (2013-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
54 Nieużywany
55 15 Podgrzewane siedzenia
56 15 Gniazdo 12 V pasażera z tyłu
57 10 Programowalne ogrzewanie dodatkowe
58 10 Boczne światła boczne
59 7,5 Zawieszenie pneumatyczne
60 Nieużywany
61 Nieużywany
62 Nieużywany
63 10 Programowalny przełącznik dodatkowego ogrzewania
64 Nieużywany
65 30 Programowalny dodatkowy wentylator grzewczy

Komora silnika

Citroën Jumper II (2013-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 Zasilanie pompy ABS
2 50 Jednostka wstępnego podgrzewania oleju napędowego
3 30 Stacyjka
4 20 Dodatkowe programowalne ogrzewanie
5 20 Wentylacja kabiny z dodatkowym programowanym ogrzewaniem
6 40/60 Maksymalna prędkość wentylatora kabinowego
7 40/50 Minimalna prędkość wentylatora kabinowego
8 40 Zespół wentylatora kabinowego
9 20 Pompa płynu do spryskiwaczy
10 15 Klakson
14 7,5 Wiązka główna prawe
15 7,5 Światła drogowe lewe
18 7,5 Zarządzanie silnikiem
19 7,5 Sprężarka klimatyzacji
20 30 Pompa spryskiwacza reflektorów
21 15 Zasilanie pompy paliwa
23 30 Elektrozawory ABS
30 15 Przednie światła przeciwmgielne
