W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C1 II z lat: 2014, 2015, 2016.

Citroën C1 drugiej generacji (2014-2016) kontynuował sukces poprzednika, oferując kompaktowy rozmiar, przyjazny design i oszczędny silnik. Ten mały samochód miejski był idealny do codziennej jazdy w warunkach miejskich, zapewniając łatwość manewrowania i niskie koszty eksploatacji.

Pod względem stylistyki, C1 II otrzymał pewne zmiany w porównaniu do poprzedniej generacji. Przód samochodu zyskał bardziej agresywny wygląd, dzięki nowym reflektorom i atrakcyjnemu grillowi. Tylna część również przeszła pewne modyfikacje, nadając samochodowi świeży wygląd. Wnętrze zostało zaprojektowane w sposób ergonomiczny i funkcjonalny, z nowoczesnym układem deski rozdzielczej i wygodnymi siedzeniami.

Pod maską C1 II znajdował się benzynowy silnik o pojemności 1.0 litra, który oferował wystarczającą moc do jazdy miejskiej. Samochód był dostępny zarówno w wersji manualnej, jak i automatycznej, dając większy wybór dla kierowców. Niskie zużycie paliwa i niskie emisje CO2 były dodatkowymi atutami tego modelu.

C1 II (2014-2016) był popularnym wyborem w segmencie samochodów miejskich ze względu na swoje kompaktowe rozmiary, łatwość manewrowania i niskie koszty eksploatacji. Przyjazny design, oszczędny silnik i dostępność różnych wersji wyposażenia przyciągały szerokie grono klientów poszukujących praktycznego i ekonomicznego samochodu do codziennego użytku w mieście.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Citroën Xsara (1997-2005) - schematy bezpieczników i przekaźników

Bezpieczniki w desce rozdzielczej

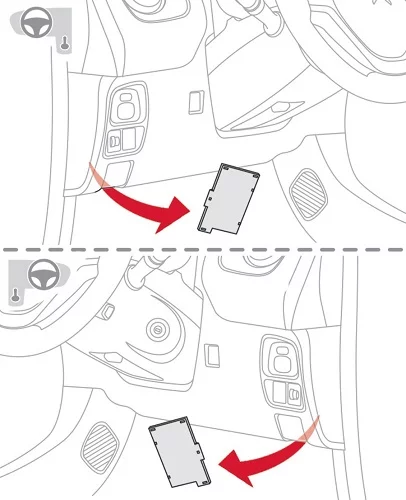

Skrzynka bezpieczników znajduje się pod deską rozdzielczą (po stronie kierowcy).

Citroën C1 II (2014-2016) - schematy bezpieczników i przekaźników

Citroën C1 II (2014-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 Układ wtrysku paliwa;

System audio;

System VSC.
2 15 Spryskiwacz szyby przedniej i tylnej
3 5 Główna jednostka rozdzielcza;

Tablica przyrządów;

Ekran wyświetlacza;

Klimatyzacja;

Podgrzewana tylna szyba;

Ogrzewanie lusterek bocznych;

Elektryczny dach z tkaniny;

System audio.
4 5 Elektryczne wspomaganie kierownicy;

Start & Stop.
Reklama
5 15 Tylna wycieraczka
6 5 Wentylator chłodzący;

System ABS i ESP;

System VS.
7 25 Przednia wycieraczka
8 10 Podgrzewane lusterka boczne
9 15 Gniazdo 12 V (maks. 120 W)
10 7,5 Lusterka zewnętrzne;

System audio;

Start & Stop;

Deska rozdzielcza;

Ekran.
11 5 Blokada kierownicy;

Układ wtrysku paliwa;

Elektroniczna skrzynia biegów.
12 7,5 Poduszki powietrzne
13 5 Panel przyrządów;

Ekran wyświetlacza;

Start & Stop.
14 15** Układ kierowniczy;

Układ wtrysku paliwa;

Światła hamowania.
7,5*
15 7,5** Układ wtrysku paliwa;

Start&Stop.
10*
16 7,5 Diagnostyka silnika
17 10 Lampy hamulcowe;

Trzecia lampa hamowania;

System wtrysku paliwa;

System ABS;

System VSC;

Elektroniczna skrzynia biegów;

System bezkluczykowego otwierania i uruchamiania.
18 10 Lampy boczne;

Lampy tablicy rejestracyjnej;

Tylne lampy przeciwmgielne;

Przednie lampy przeciwmgielne;

Lampy tylne;

Ściemniacz oświetlenia.
19 40 Klimatyzacja
20 40 Klimatyzacja;

Autodiagnostyka silnika;

Światła boczne;

Lampy tablicy rejestracyjnej;

Tylne światło przeciwmgielne;

Przednie światła przeciwmgielne;

Tylne lampy;

Ściemniacz oświetlenia;

Światła hamowania;

Trzecie światło hamowania;

System wtrysku paliwa;

System ABS;

System VSC;

Elektroniczna skrzynia biegów;

System rozruchowy;

Elektryczne szyby.
21 30 Układ wtrysku paliwa;

Start & Stop;

Główna jednostka rozdzielcza.
22** 7,5 Układ wtrysku paliwa
Reklama
23** 20 Układ wtrysku paliwa;

Start & Stop.
24 25 Główna jednostka dystrybucyjna
25 30 Okna elektryczne
26 25 Okna elektryczne
27 10 Klimatyzacja
28 5 Tylne światło przeciwmgielne

* Silnik VTi 82

** Silnik VTi 68



Bezpieczniki w komorze silnika

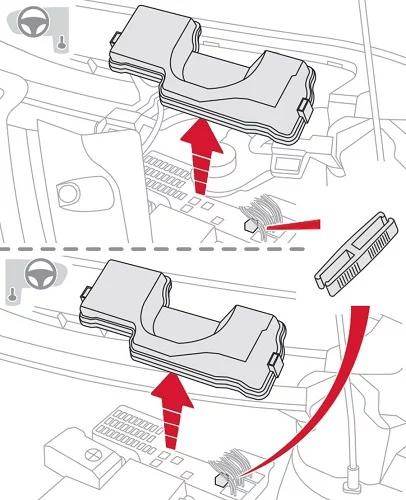

Citroën C1 II (2014-2016) - schematy bezpieczników i przekaźników

  • Odpiąć pokrywę skrzynki bezpieczników, naciskając na prawo od występu.
  • Wyjąć szczypce.

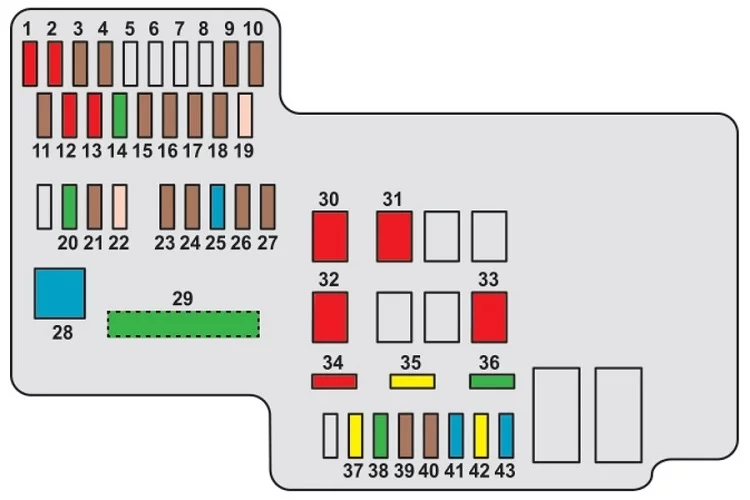

Citroën C1 II (2014-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Światło mijania z prawej strony
2 10 Światło mijania z lewej strony;

Regulacja reflektorów.
3 7,5 Prawe światło drogowe
4 7,5 Lewe światło drogowe
5* 15 Układ wtrysku paliwa
6* 7,5 Układ wtrysku paliwa
7* 15 Układ wtrysku paliwa
8* 7,5 Wentylator chłodzący
Reklama
9 7,5 Klimatyzacja
10** 7,5 Układ wtrysku paliwa;

Światła hamowania;

Trzecie światło stop.
11 5 Lampka sufitowa;

Lampka bagażnika.
12 10 Kierunkowskazy;

Światła awaryjne;

Tablica przyrządów;

Ekran wyświetlacza.
13 10 Klakson
14 30 Jednostki dystrybucyjne
15** 7,5 Elektroniczna skrzynia biegów
16 7,5 Układ wtrysku paliwa
17 7,5 Układ „Otwierania i uruchamiania bez użycia kluczyka”;

Wentylator chłodzący
18** 7,5 Akumulator
19 25 Układ wtrysku paliwa;

Wentylator chłodzący.
20 30 Rozrusznik
21 7,5 Blokada kierownicy
22 25 Lampy przednie
23 7,5 Układ wtrysku paliwa
24 7,5 Układ wtrysku paliwa;

Rozrusznik;

Elektroniczna skrzynia biegów;

Start & Stop.
25 15 System audio;

System „bezkluczykowego otwierania i uruchamiania”.
26 7,5 Panel przyrządów;

Ekran wyświetlacza.
27 7,5 System VSC
28 60 Skrzynka bezpieczników w przedziale pasażerskim
29** 125 Podgrzewana tylna szyba i ogrzewanie lusterek bocznych;

Elektryczny dach z tkaniny;

System ABS;

System VSC;

Wentylator chłodzący;

Przednie światła przeciwmgielne;

Światła do jazdy dziennej LED.
30 50 Elektryczna skrzynia biegów
Reklama
40 Start & Stop.
31 50 Wspomaganie kierownicy
32 50* Wentylator chłodzący
30
40
33 50 System ABS;

System VSC.
34 10 Zapasowy bezpiecznik
35 20 Zapasowy bezpiecznik
36 30 Zapasowy bezpiecznik
37 20 Podgrzewana tylna szyba;

Ogrzewanie lusterek zewnętrznych.
38 30 System ABS;

System VSC.
39 7,5 Przednie światła przeciwmgielne;

Tablica przyrządów;

Ekran wyświetlacza.
40 7,5 Światła do jazdy dziennej LED
41 — Nieużywany
42 20 Elektryczny dach z tkaniny
43 — Nieużywany

* Silnik VTi 82

** Silnik VTi 68
