Citroën C1 (2012-2013) – schematy bezpieczników i przekaźników

Rocznik 2012-2013
Zaktualizowano 17.05.2023
Citroën C1 (2012-2013) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C1 z lat: 2012, 2013.

Citroën C1 drugiej generacji został odświeżony w 2012 roku, prezentując pewne zmiany wizualne i ulepszenia techniczne. Samochód ten nadal utrzymywał kompaktowe wymiary i charakterystyczny wygląd, który sprawiał, że był idealny do poruszania się po mieście.

W zakresie stylistyki, C1 otrzymał nowe reflektory, zderzaki i grill, które nadały mu bardziej nowoczesny i atrakcyjny wygląd. Wnętrze również przeszło pewne zmiany, z nowym układem deski rozdzielczej i wykończeniem materiałów. Wprowadzono również nowe opcje kolorów nadwozia, które dodawały samochodowi większej osobowości.

Pod względem technicznym, C1 oferował benzynowy silnik o pojemności 1.0 litra i mocy 68 KM. Był dostępny zarówno w wersji manualnej, jak i automatycznej. Samochód był przede wszystkim stworzony do codziennej jazdy miejskiej, oferując dobrą manewrowość i niskie koszty eksploatacji.

C1 (2012-2013) był popularnym wyborem w segmencie samochodów miejskich ze względu na swoje kompaktowe rozmiary, przyjazny design i niskie koszty eksploatacji. Samochód ten doskonale sprawdzał się w poruszaniu się po zatłoczonym mieście, oferując łatwe parkowanie i oszczędność paliwa.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Panel przyrządów

Znajdują się one po obu stronach deski rozdzielczej pod tapicerką.

Podnieś tapicerkę tablicy rozdzielczej i jeśli to konieczne, tapicerkę obrotomierza, aby uzyskać dostęp do bezpieczników znajdujących się po lewej i prawej stronie.

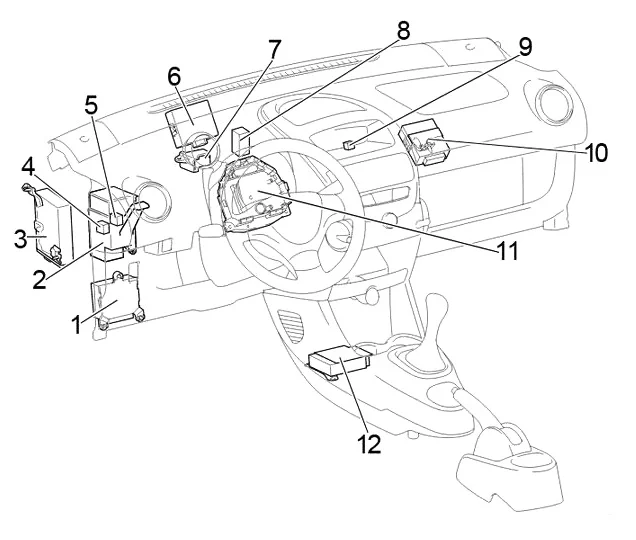

Kierownica z lewej strony (LHD)

Citroën C1 (2012-2013) - schematy bezpieczników i przekaźników

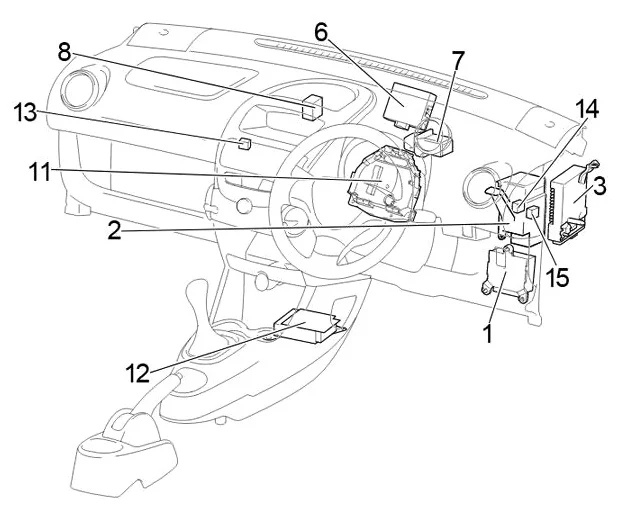

Kierownica z prawej strony (RHD)

Citroën C1 (2012-2013) - schematy bezpieczników i przekaźników

Opis

  1. ECU wspomagania kierownicy
  2. Złącze środkowe
  3. Wielomodowy ECU ręcznej skrzyni biegów
  4. Przekaźnik okna zasilania
  5. LHD:
    Przed lutym 2012 r.: Przekaźnik świateł tylnych
    Od lutego 2012 r.: Przekaźnik tylnych świateł przeciwmgielnych
  6. ECU kontroli drzwi z odbiornikiem
  7. Skrzynka przekaźnikowa nr 1
  8. Wzmacniacz klimatyzacji
  9. LHD: Przekaźnik świateł przeciwmgielnych
  10. LHD: Przekaźnik świateł do jazdy
  11. Skrzynka bezpiecznikowa
  12. Centrum montażu czujnika poduszki powietrznej
  13. RHD: Skrzynka przekaźnikowa nr 2
  14. RHD:
    Przed lutym 2012 r.: Przekaźnik zapłonu (IG)
    Od lutego 2012 r.: Przekaźnik szyby zasilania
  15. RHD:
    Przed lutym 2012 r.: Przekaźnik szyby elektrycznej
    Od lutego 2012 r.: Przekaźnik tylnego światła przeciwmgielnego

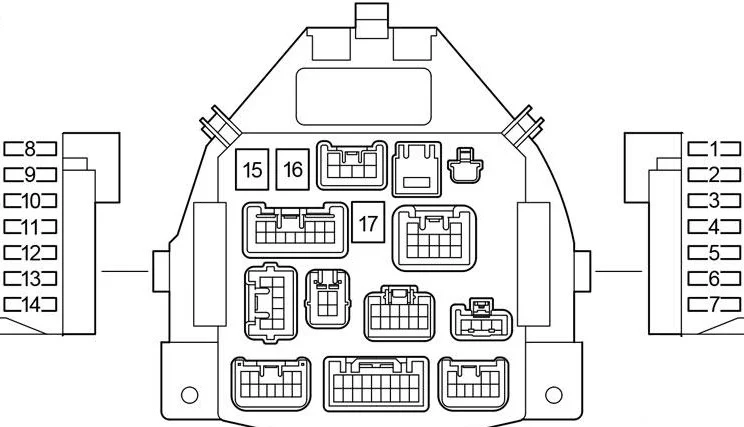

Skrzynka bezpiecznikowa

Citroën C1 (2012-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Lampy hamulcowe;

ABS;

Elektroniczna skrzynia biegów.
2 25 Centralny zamek;

Pilot zdalnego sterowania.
3 20 Odmgławianie tylnej szyby
4 7,5 Lampy tylne;

Oświetlenie tablicy rejestracyjnej;

Tablica przyrządów;

Ekran;

Regulacja reflektorów;

Światła do jazdy dziennej LED;

Światła boczne.
5 7,5 Gniazdo diagnostyczne
6 7,5 Elektroniczna skrzynia biegów;

Tylne światło przeciwmgielne;

ESP;

Światła do jazdy dziennej LED;

Tablica przyrządów;

Obrotomierz.
7 – Nieużywany
8 7,5 ABS/ESP;

Wspomaganie kierownicy;

Zespół wentylatora.
9 10 Lampy cofania;

Centralny zamek;

Elektryczne szyby;

Odparowywanie tylnej szyby;

Prędkościomierz;

Klimatyzacja;

Ogrzewanie;

Obrotomierz;

Zdalne sterowanie.
10 20 Wycieraczki przednie i tylne oraz płyn do spryskiwaczy
11 15 Sprzęt audio;

Gniazdo -12 V (maks. 120 W).
12 7,5 Podgrzewana szyba tylna;

ABS;

Zespół wentylatora;

Wycieraczki i spryskiwacze przednie i tylne;

Wspomaganie kierownicy;

Centralny zamek;

Klimatyzacja;

Ogrzewanie;

Elektryczne szyby;

Prędkościomierz;

Obrotomierz;

Pilot;

Światło cofania.
13 15 Poduszka powietrzna;

Układ wtrysku paliwa;

Elektroniczna skrzynia biegów;

Tablica przyrządów;

Obrotomierz;

Światła do jazdy dziennej LED.
14 7,5 Klimatyzacja;

Ogrzewanie.
15* 40 System audio;

Gniazdo 12 V;

Wycieraczki przednie i tylne;

Wspomaganie kierownicy;

ABS/ESP;

Zespół wentylatora chłodzącego.
16* 30 Okna elektryczne
17* 40 Klimatyzacja;

Ogrzewanie.
* Bezpieczniki umieszczone za tablicą rozdzielczą. W celu ich wymiany należy skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym.

Skrzynka przekaźników 1

Citroën C1 (2012-2013) - schematy bezpieczników i przekaźników

R1 Akcesoria (ACC)
R2 Podgrzewacz (HTR)
R3 Odmgławiacz tylnej szyby (DEF)
R4 LHD: Zapłon (IG)

Skrzynka przekaźników 2

Citroën C1 (2012-2013) - schematy bezpieczników i przekaźników

  • Zapłon R1 (IG)
  • R2 Światło przeciwmgielne (FOG)

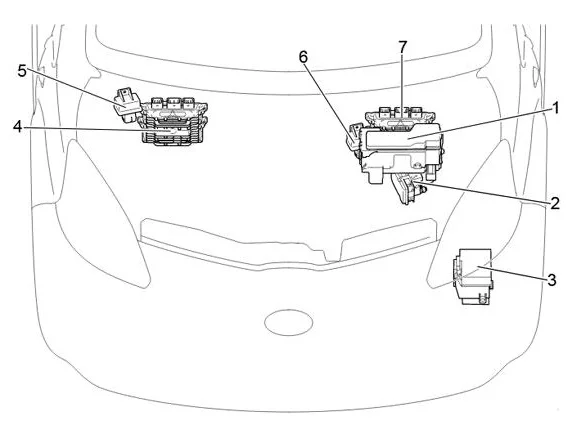

Komora silnika

Układ

Citroën C1 (2012-2013) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpieczników i przekaźników
  2. ECU kontroli poślizgu z siłownikiem
  3. Skrzynka przekaźnikowa
  4. LHD: ECU silnika
  5. LHD: Przekaźnik świec żarowych
  6. RHD: Przekaźnik świec żarowych
  7. RHD: ECU silnika

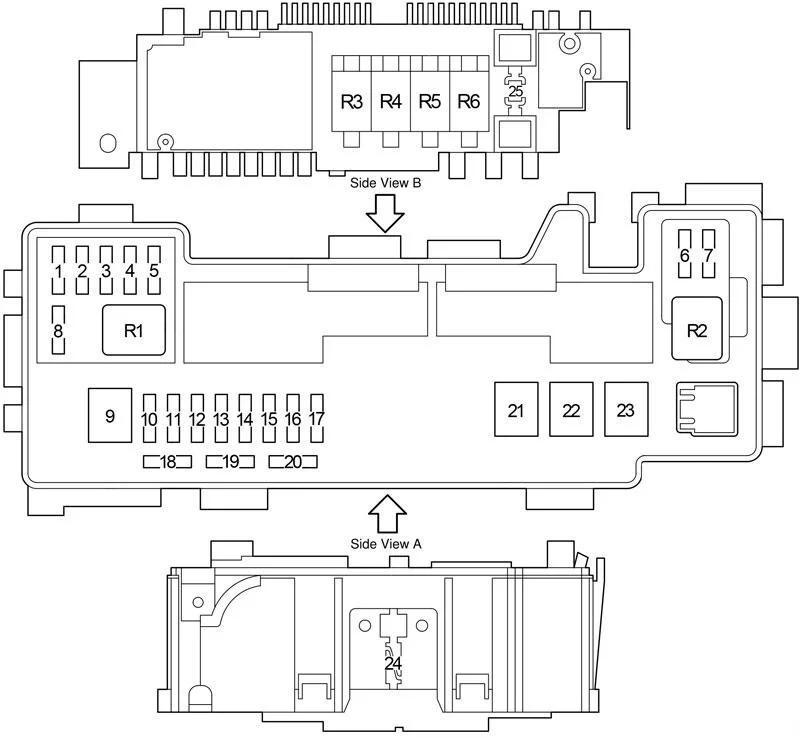

Skrzynka bezpieczników i przekaźników

Pod maską skrzynka bezpieczników i przekaźników znajduje się obok akumulatora i jest zakryta osłoną ochronną.

Citroën C1 (2012-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 Światła do jazdy dziennej LED
2 20 Przednie światła przeciwmgielne
3 10 Lampa przednia z lewej strony
4 10 Lampa przednia prawa
5 7,5 Elektroniczna skrzynia biegów;

Układ wtrysku paliwa.
6 7,5 Elektroniczna skrzynia biegów;

Układ wtrysku paliwa.
7 30 Światła do jazdy dziennej LED;

Przednie światła przeciwmgielne.
8 25 ABS
8 30 ABS/ESP (z VSC)
9 30 Rozrusznik;

Podgrzewana szyba tylna;

ABS;

Zespół wentylatora chłodzącego;

Wycieraczki i spryskiwacze przednie i tylne;

Wspomaganie kierownicy;

Centralny zamek;

Klimatyzacja;

Ogrzewanie;

Elektryczne szyby;

Prędkościomierz;

Obrotomierz;

Pilot;

Lampa cofania;

Poduszka powietrzna;

Układ wtryskowy paliwa;

Elektroniczna skrzynia biegów;

Tablica przyrządów;

Światła do jazdy dziennej LED.
10 10 Światła awaryjne;

Tablica przyrządów;

Obrotomierz;

Kierunkowskazy.
11 20 Lampa przednia lewa;

Lampa przednia prawa.
12 15 Lampka sufitowa;

Prędkościomierz;

System audio;

Tablica przyrządów;

Obrotomierz.
13 15 Układ wtrysku paliwa;

Zespół wentylatora chłodzącego.
14 10 Klakson
15 7,5 Bezpiecznik zapasowy
16 10 Bezpiecznik zapasowy
17 15 Bezpiecznik zapasowy
18 50 Elektroniczna skrzynia biegów
19 30/40 Zespół wentylatora chłodzącego
20 40 ABS
20 50 ABS/ESP (z VSC)
21 50 Wspomaganie kierownicy

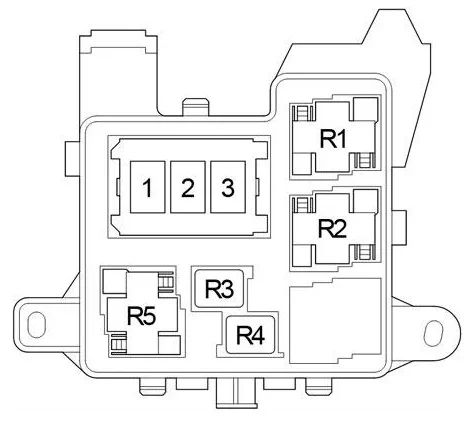

Skrzynka przekaźnikowa

Citroën C1 (2012-2013) - schematy bezpieczników i przekaźników

Opis

  • 1 –
  • 2 80A – Grzałka
  • 3 80A – Grzałka
  • R1 Przekaźnik grzałki PTC (PTC1) / Wielomodowa ręczna skrzynia biegów (MMT)
  • R2 przekaźnik grzałki PTC (PTC2)
  • R3 –
  • R4 Przed lutym 2012: Reflektor (H-LP) / Od lutego 2012: Światła do jazdy dziennej (DRL).
  • Ściemniacz R5 (DIM)

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
