W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C1 II z lat: 2017, 2018, 2019, 2020, 2021.

Citroën C1 drugiej generacji (C1 II) to kompaktowy samochód miejski, który był produkowany w latach 2014-2019. Model ten był popularnym wyborem w segmencie małych aut, oferując praktyczność, oszczędność i atrakcyjny wygląd.

Pod względem designu, C1 II wyróżniał się charakterystycznym i radosnym wyglądem, który przyciągał wzrok na ulicach miast. Posiadał wyraziste linie, zaokrąglone kształty i ciekawe detale, takie jak dwukolorowe nadwozie i duże reflektory. Mimo swojego kompaktowego rozmiaru, samochód oferował wystarczającą przestrzeń dla kierowcy i pasażerów oraz praktyczny bagażnik.

Wnętrze C1 II było ergonomiczne i funkcjonalne, z dobrze rozmieszczonymi elementami i łatwo dostępnymi kontrolami. Mimo niewielkich rozmiarów, samochód oferował zaskakująco dużo miejsca dla kierowcy i pasażerów. W zależności od wersji wyposażenia, dostępne były różne udogodnienia, takie jak system multimedialny, klimatyzacja, system nawigacji itp.

Pod maską C1 II znajdowały się zazwyczaj niewielkie silniki benzynowe o pojemności 1.0 litra, które zapewniały wystarczającą moc do codziennej jazdy w mieście. Samochód był dostępny zarówno w wersji manualnej, jak i automatycznej, co dawało większy wybór dla kierowców.

C1 II cechował się również oszczędnym zużyciem paliwa i niskimi emisjami CO2, co sprawiało, że był przyjazny dla środowiska i miał niższe koszty eksploatacji.

Podsumowując, Citroën C1 II był popularnym modelem w segmencie samochodów miejskich. Oferował praktyczność, atrakcyjny wygląd, oszczędność i różne udogodnienia. Dzięki niewielkim rozmiarom i łatwości manewrowania, był idealnym wyborem dla osób mieszkających w miastach, które szukają ekonomicznego i praktycznego samochodu do codziennej jazdy.

Zobacz także: Citroën Jumpy II (2007-2016) - schematy bezpieczników i przekaźników

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynki bezpieczników znajdują się pod deską rozdzielczą w kabinie oraz za akumulatorem w komorze silnika.

Bezpieczniki w komorze silnika

Citroën C1 II (2017-2021) - schematy bezpieczników i przekaźników

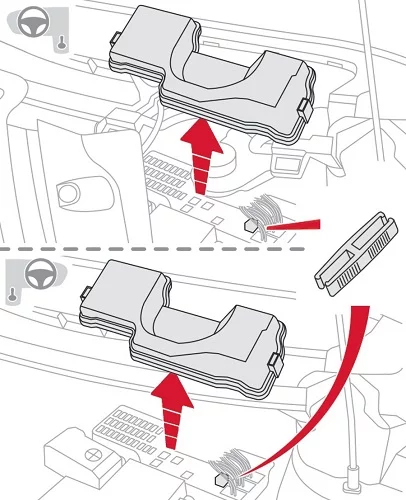

Odpiąć pokrywę skrzynki bezpieczników, naciskając na prawo od występu.
Wyjąć szczypce.

Citroën C1 II (2017-2021) - schematy bezpieczników i przekaźników

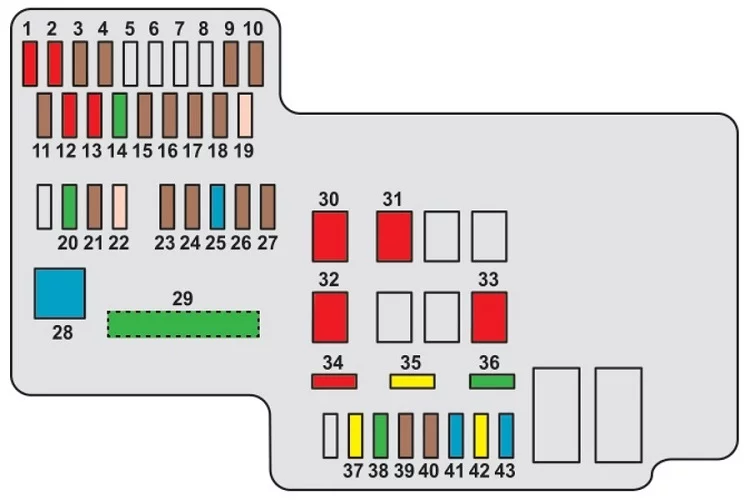

Numer	Ampery [A]	Opis
1	10	Prawe światło mijania
2	10	Lewe światło mijania; Regulacja reflektorów.
3	7,5	Prawe światło drogowe
4	7,5	Lewe światło drogowe; Zestaw wskaźników; Wyświetlacz.
9	7,5	Klimatyzacja
10	7,5	Układ wtrysku paliwa; Światła stop; Trzecie światło stop.

Numer	Ampery [A]	Opis
11	5	Lampka sufitowa; Oświetlenie bagażnika.
12	10	Kierunkowskazy; Światła awaryjne; Zestaw wskaźników; Wyświetlacz.
13	10	Sygnał dźwiękowy
14	30	Skrzynki zasilania
15	7,5	Skrzynia biegów ETG
16	7,5	Układ wtrysku paliwa
17	7,5	Układ „Otwierania i uruchamiania bez użycia kluczyka”
18	7,5	Akumulator
19	25	Układ wtrysku paliwa; Zespół wentylatora silnika.
20	30	Rozrusznik
21	7,5	Blokada kierownicy
22	25	Światła przednie
23	7,5	Układ wtrysku paliwa
24	7,5	Układ wtrysku paliwa; Rozrusznik; Skrzynia biegów ETG; Stop i Start.
25	15	Radioodtwarzacz; Układ „Otwierania i uruchamiania bez użycia kluczyka”.
26	7,5	Zestaw wskaźników; Wyświetlacz.
27	7,5	Układ ESC
28	60	Skrzynka bezpieczników w kabinie

Zobacz także: Citroën C4 Spacetourer (2018-2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
29	125*	Ogrzewanie tylnej szyby i zewnętrznych lusterek wstecznych; Podgrzewane fotele; Elektrycznie sterowany dach z tkaniny; Układ ABS; Układ ESC; Zespół wentylatora silnika; Przednie światła przeciwmgłowe; Światła dzienne LED.
30	50	Skrzynia biegów ETG
30	40	Stop i Start
31	50	Układ kierowniczy ze wspomaganiem
32	30	Zespół wentylatora silnika
32	40	Zespół wentylatora silnika
33	50	Układ ABS; Układ ESC.
37	20	Osuszanie tylnej szyby i zewnętrznych lusterek wstecznych
38	30	Układ ABS; Układ ESC.
39	7,5	Przednie światła przeciwmgłowe; Zestaw wskaźników; Wyświetlacz.
40	7,5	Światła dzienne LED
41	15	Prawy podgrzewany fotel
42	20	Elektrycznie sterowany dach z tkaniny
43	15	Lewy podgrzewany fotel

* Ten bezpiecznik można wymieniać wyłącznie w ASO sieci CITROËN lub w wyspecjalizowanym warsztacie.

Bezpieczniki w desce rozdzielczej

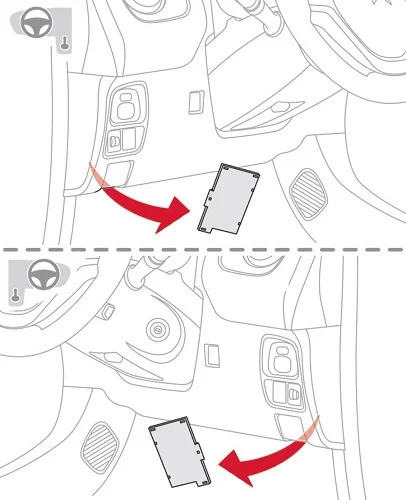

Skrzynka bezpieczników znajduje się pod deską rozdzielczą (po stronie kierowcy).

Citroën C1 II (2017-2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	5	Światło cofania; Układ wtrysku paliwa; Radioodtwarzacz; Układ ESC.
2	15	Spryskiwacz szyby przedniej i tylnej
3	5	Główna skrzynka zasilania; Zestaw wskaźników; Wyświetlacz; Klimatyzacja; Ogrzewanie tylnej szyby i zewnętrznych lusterek wstecznych; Podgrzewane fotele; Elektrycznie sterowany dach z tkaniny; Radioodtwarzacz.
4	5	Elektryczne wspomaganie układu kierowniczego; Stop i Start.
5	15	Wycieraczka tylnej szyby
6	5	Zespół wentylatora silnika; Układ ABS; Układ ESC.
7	25	Wycieraczki przedniej szyby
8	10	Odmrażanie zewnętrznych lusterek wstecznych
9	15	Gniazdo 12 V (maks. 120 W).
10	7,5	Zewnętrzne lusterka wsteczne; Radioodtwarzacz; Stop i Start; Zestaw wskaźników; Wyświetlacz.
11	5	Blokada kierownicy; Układ wtrysku paliwa; Skrzynia biegów ETG.
12	7,5	Poduszki powietrzne
13	5	Zestaw wskaźników; Wyświetlacz; Stop i Start.
14	15	Przekładnia kierownicza; Układ wtrysku paliwa; Świata stop.
15	7,5	Układ wtrysku paliwa; Stop i Start.
16	7,5	Układ autodiagnostyki silnika
17	10	Światła stop; Trzecie światło stop; Układ wtrysku paliwa; Układ ABS; Układ ESC; Skrzynia biegów ETG; Układ „Otwierania i uruchamiania bez użycia kluczyka”.
18	10	Światła pozycyjne; Oświetlenie tablicy rejestracyjnej; Tylne światło przeciwmgłowe; Przednie światła przeciwmgłowe; Tylne lampy; Potencjometr oświetlenia.
19	40	Klimatyzacja
20	40	Klimatyzacja; Układ autodiagnostyki silnika; Światła pozycyjne; Oświetlenie tablicy rejestracyjnej; Tylne światło przeciwmgłowe; Światła tylne; Potencjometr oświetlenia; Światła stop; Trzecie światło stop; Układ wtrysku paliwa; Układ ABS; Układ ESC; Skrzynia biegów ETG; Układ „Otwierania i uruchamiania bez użycia kluczyka”; Elektryczne podnośniki szyb.
21	30	Układ wtrysku paliwa; Stop i Start; Główna skrzynka zasilania.
22	7,5	Układ wtrysku paliwa
23	20	Układ wtrysku paliwa; Stop i Start.
24	25	Główna skrzynka zasilania
25	30	Elektryczne podnośniki szyb
26	25	Elektryczne podnośniki szyb
27	10	Klimatyzacja
28	5	Tylne światło przeciwmgłowe
