W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna Xsara z lat: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Citroën Xsara to kompaktowy samochód osobowy produkowany przez markę Citroën w latach 1997-2005. Model ten zastąpił popularnego Citroëna ZX i był dostępny w różnych wersjach nadwoziowych, w tym jako hatchback, kombi oraz coupe.

Xsara wyróżniał się swoim dynamicznym i aerodynamicznym wyglądem, charakteryzującym się płynnymi liniami i harmonijnym designem. Wnętrze samochodu było przestronne i funkcjonalne, zapewniając wygodę zarówno kierowcy, jak i pasażerom. Wyposażone było w liczne udogodnienia, takie jak klimatyzacja, system audio, elektryczne szyby i lusterka boczne, a także opcjonalnie dostępne były m.in. skórzane fotele czy system nawigacji.

Citroën Xsara oferował różne jednostki napędowe, zarówno benzynowe, jak i wysokoprężne, o różnej mocy i wydajności. Dostępne były zarówno silniki ekonomiczne, idealne do codziennej jazdy po mieście, jak i bardziej dynamiczne jednostki, które zapewniały sportowe osiągi. Wersje sportowe, takie jak Xsara VTS, cieszyły się popularnością wśród entuzjastów motoryzacji.

W zakresie bezpieczeństwa, Xsara wyposażony był w poduszki powietrzne, systemy ABS i ESP, a także inne systemy wspomagające kontrolę i stabilność samochodu. To przyczyniało się do zapewnienia wysokiego poziomu ochrony dla kierowcy i pasażerów.

Citroën Xsara zdobył uznanie dzięki swojemu połączeniu komfortu, oszczędności, dynamicznej jazdy i atrakcyjnego wyglądu. Był popularnym wyborem w segmencie kompaktowych samochodów i nadal jest doceniany przez wielu kierowców jako niezawodne i praktyczne auto.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Skrzynka bezpiecznikowa

Znajduje się po lewej stronie pod deską rozdzielczą, za osłoną ochronną.

Citroën Xsara (1997-2005) - schematy bezpieczników i przekaźników

Citroën Xsara (1997-2005) - schematy bezpieczników i przekaźników

Opis (typ 1)

  1. BOCZNICA
  2. 5 A Klimatyzacja – Wyposażenie specjalne (dla szkół nauki jazdy)
  3. 5 A Zestaw wskaźników – gniazdo diagnostyczne
  4. 5 A Jednostka sterująca (przewód „+” od stacyjki)
  5. 5 A automatyczna skrzynia biegów
  6. 5 A Lampy wewnętrzne
  7. 5 A System nawigacyjny – Światła mijania (przekaźnik) – Radio samochodowe – Alarm
  8. 5 A Wyświetlacz cyfrowy – Sygnał zatrzymania awaryjnego – Zegar cyfrowy – Gniazdo diagnostyczne
  9. 5 A Jednostka sterująca (przewód „+” z akumulatora)
  10. 20 A Komputer pokładowy – Dźwiękowe urządzenie ostrzegawcze – Przyczepa – Alarm antywłamaniowy (przekaźnik) – Spryskiwacz reflektorów (przekaźnik) – Wyposażenie specjalne (dla szkół jazdy)
  11. 5 A Przednia lewa żarówka boczna – Tylna prawa żarówka boczna
  12. 5A Oświetlenie tablicy rejestracyjnej – Przednia prawa boczna lampa obrysowa – Tylna lewa boczna lampa obrysowa
  13. 20 A Reflektory świateł drogowych
  14. 30 A Przekaźnik do przednich szyb elektrycznych
  15. 20A Podgrzewane przednie fotele
  16. 20 A Wentylator elektryczny do ogrzewania przedziału pasażerskiego
  17. 30 A Wentylator elektryczny do ogrzewania przedziału pasażerskiego
  18. 5 A Podświetlenie za pomocą przycisków sterujących i przełączników na tablicy rozdzielczej
  19. 10 A żarówki światła przeciwmgielnego + wskaźnik włączenia światła przeciwmgielnego;
  20. 10 A Lewe światło mijania – Hydrokorektor reflektora
  21. 10 A Prawe światła mijania + Wskaźnik świateł mijania przednich
  22. 5 A Oświetlenie lusterka w osłonie przeciwsłonecznej – Czujnik deszczu – Oświetlenie schowka na rękawiczki – Oświetlenie kierunkowe do odczytu kart
  23. 20 A Zapalniczka / gniazdo zasilające 12 V (przewód „+” dodatkowego osprzętu elektrycznego) / 23V 20 A Zapalniczka / gniazdo zasilające 12 V (przewód „+” z akumulatora)
  24. 10 A Opcja w postaci radia samochodowego marki CITROEN (przewód „+” wyposażenia dodatkowego / F24V 10 A Opcja w formie radia samochodowego marki CITROEN (przewód „+” z akumulatora)
  25. 5 A Zegar cyfrowy – zewnętrzne lusterko wsteczne z napędem elektrycznym
  26. 30 A Wycieraczki przedniej szyby / wycieraczka tylnej szyby
  27. 5 A Jednostka sterująca (przewód „+” dodatkowego wyposażenia elektrycznego)
  28. 15 A Serwo regulacji fotela kierowcy
Zobacz także:  Citroën Xantia (1998-2002) - schematy bezpieczników i przekaźników

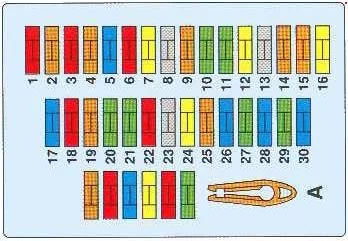

Opis (typ 2)

1 (10A) System audio, zmieniarka CD systemu audio
2 (5A) Lampka selektora, ECM, moduł sterujący klimatyzacji, presostat czynnika chłodniczego klimatyzacji (potrójny), gniazdo diagnostyczne, czujnik prędkości, wskaźniki zestawu wskaźników, przekaźnik silnika dmuchawy chłodziwa – podwójny wentylator (lewy), przekaźnik silnika wentylatora chłodzącego – wentylator podwójny (prawy), centrala wielofunkcyjna
3 (10A) Moduł sterujący ABS
4 (5A) Tylny znacznik po prawej stronie, przedni znacznik po lewej stronie
5 (5A) System oświetlenia dziennego (jeśli jest w wyposażeniu)
6 (10A) Moduł sterujący skrzyni biegów (ECM)
7 (20A) Klakson, złącze przyczepy
9 (5A) Tylny lewy znacznik boczny, przedni prawy znacznik boczny, lampy tablicy rejestracyjnej
10 (30A) Elektrycznie sterowane tylne szyby
11
12 (20A) Wskaźniki zestawu wskaźników, światła cofania, światła hamowania
13 (20A) System oświetlenia dziennego (jeśli jest w wyposażeniu)
14
15 (20A) Moduł sterujący silnika wentylatora chłodzącego, wielofunkcyjny moduł sterujący
16 (20A) Zapalniczka do papierosów
17
18 (10A) Tylne światło przeciwmgielne
19 (5A) Lewy brzęczyk ostrzegawczy reflektora
20 (30A) Silnik klapy przepływu powietrza (klimatyzacja/nagrzewnica) (^ 05/99)
21 (25A) Podgrzewane lusterka boczne, podgrzewane fotele, przekaźnik czasowy wyłączania podgrzewacza, klimatyzacja (^ 05/99)
22 (15A) Fotele elektryczne
24 (20A) Wycieraczka / spryskiwacz tylnej szyby, wycieraczka / spryskiwacz szyby przedniej, silnik wycieraczki szyby przedniej, czujnik deszczu
25 (10A) Dźwięk, zegar, dioda LED alarmu przeciwkradzieżowego, zestaw wskaźników, gniazdo diagnostyczne, wielofunkcyjny moduł sterujący
26 (15A) Alarm
27 (30A) Elektryczne szyby, przód, szyberdach
28 (15A) Przełącznik blokady szyb, zestaw wskaźników, przekaźnik kierunkowskazów, lampka schowka na rękawiczki;
29 (30A) Przekaźnik czasowy wyłączenia odmgławiacza tylnej szyby, odmrażacze lusterek bocznych
30 (15A) Czujnik deszczu, reflektory, czujnik temperatury zewnętrznej, silnik wycieraczki tylnej, elektryczne szyby, szyberdach, elektryczne lusterka boczne
Zobacz także:  Citroën Jumpy II (2007-2016) - schematy bezpieczników i przekaźników



Skrzynka przekaźnikowa

Znajduje się nad pedałami w desce rozdzielczej, po prawej stronie skrzynki bezpieczników.

Citroën Xsara (1997-2005) - schematy bezpieczników i przekaźników

Opis

1 –
2 Przekaźnik wyłączania tylnej szyby
3 Przekaźnik wskaźnika
4 Przekaźnik szyby – tył
5 Przekaźnik wentylatora nagrzewnicy
6 –
7 Przekaźnik podgrzewanej tylnej szyby
8 Przekaźnik sterowania silnikiem
9 Przekaźnik włącznika wycieraczek
10 Przekaźnik szyby zasilania – Przekaźnik silnika szyberdachu
12 Przekaźnik czujnika deszczu (prędkość Sterowanie)
13 Przekaźnik czujnika deszczu



Komora silnika

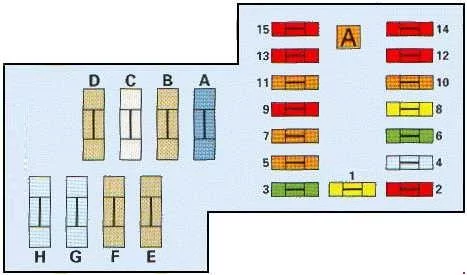

Typ 1

Citroën Xsara (1997-2005) - schematy bezpieczników i przekaźników

Opis

F1 20A
F2 10A Nie używany
F3 Wentylator chłodzący 30/40A
F4 Nieużywany
F5 Wentylator chłodzący 5A
F6 30A Spryskiwacz reflektorów, przednie światła przeciwmgielne
F7 Wtryskiwacze 5A
F8 20A Nieużywany
F9 10A Przekaźnik pompy paliwa
F10 5A Nie używany
F11 Przekaźnik czujnika tlenu 5A
F12 10A Światła drogowe prawe
F13 10A Światła drogowe lewe
F14 10A Prawe światło mijania
F15 10A Lewe światło mijania

A (20A) Zamek centralny
B (25A) Wycieraczka przedniej szyby
C (30A) Podgrzewana szyba tylna i lusterka zewnętrzne
D (15A) Sprężarka klimatyzacji, wycieraczka szyby tylnej
E (30A) Szyberdach, przednie i tylne szyby
F (15A) Zasilanie dla systemu multipleksowego

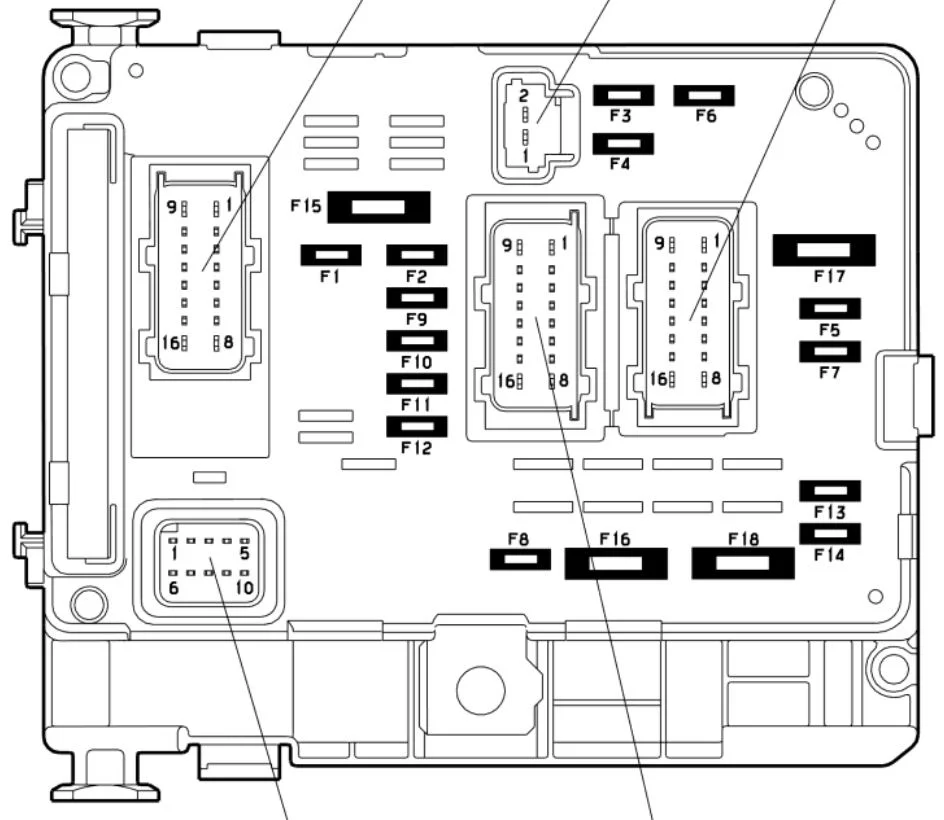

Typ 2Citroën Xsara (1997-2005) - schematy bezpieczników i przekaźników

Zobacz także:  Citroën Ami (2020-2022) - schematy bezpieczników i przekaźników

Opcja 1

  • Moduł podgrzewania F1 (10A) – czujnik prędkości pojazdu – zespół elektrohydrauliczny automatycznej skrzyni biegów – grupa sterująca automatycznej skrzyni biegów – styk światła cofania – para styków czujnika poziomu płynu chłodzącego silnik – przekaźnik mocy wentylatora wysokiej prędkości – przepływomierz powietrza – dźwignia zmiany biegów przekaźnika sterowania napędem mechanizm blokady – przekaźnik blokady rozruchu silnika
  • Pompa układu paliwowego F2 (15A)
  • Sterownik przeciwblokujący kół F3 (10A) – Sterownik kontroli stabilności
  • Sterownik wtrysku F4 (10A) – komputer automatycznej skrzyni biegów
  • F5 (10A) komputer automatycznej skrzyni biegów
  • F6 (15A) światła przeciwmgielne
  • Spryskiwacz reflektorów F7
  • F8 (20A) Sterownik wtrysku – Regulator wysokiego ciśnienia oleju napędowego – Przekaźnik mocy wentylatora o niskiej prędkości
  • F9 (15A) lewy reflektor – przełącznik regulacji wiązki reflektorów
  • F10 (15A) prawy reflektor
  • F11 (10A) lewy reflektor
  • F12 (10A) prawy reflektor
  • F13 (15A) alarm dźwiękowy
  • F14 (10A) pompa spryskiwacza przód/tył
  • Cewka zapłonowa F15 (30A) – Sonda lambda na wylocie: nie scharakteryzowana – Sonda lambda na wlocie – Wtryskiwacz cylindra 1 – Wtryskiwacz cylindra 2 – Wtryskiwacz cylindra 3 – Wtryskiwacz cylindra 4 – Elektrozawór czyszczenia zbiornika – Diesel wysokoprężny pompa wtryskowa – elektrozawór RVG + przepustnica – rezystancja układu grzania gaźnika lub modułu przepustnicy – ​​elektrozawór logiczny (RVG) – układ podgrzewania paliwa
  • F16 (30A) pompa zasilająca powietrzem
  • F17 (30A) Napęd wycieraczek szyby przedniej
  • F18 (40A) siłownik dopływu powietrza – moduł sterujący dopływem powietrza – termistor powietrza w przedziale pasażerskim – panel serwisowy – moduł bezpieczników w komorze silnika



Opcja 2

(20 A) Sygnał
dźwiękowy (30 A) Przekaźnik świateł mijania
(30 A) Wentylator chłodzenia silnika
(20 A) Gniazdo diagnostyczne, 1,6 l Zasilanie ECU
(30 A) Nie używany
(10 A) Nie używany
(10 A) Przekaźnik wentylatora chłodzenia silnika
(5 A) Nie używany
(25 A ) ) Centralny zamek (BSI)
(15A) Sterownik ABS
(5A) Układ podgrzewania wstępnego (diesel)
(15A) Pompa paliwa
(40A) Przekaźnik
(30A) Przekaźnik
(10A) Wentylator chłodzący silnik
(40A) Powietrze doładowania pompy powietrza
(10A) Prawo światło przeciwmgielne
(10A) Lewe światło przeciwmgielne
(10A) Czujnik prędkości
(15A) Czujnik temperatury płynu chłodzącego
(5A) Katalizator
