W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C1 z lat: 2010, 2011.
Citroën C1 trzeciej generacji został wprowadzony na rynek w 2010 roku jako kontynuacja popularnego modelu miejskiego. Samochód ten powstał we współpracy z koncernem Toyota, w ramach partnerstwa, które doprowadziło do powstania także modeli Peugeot 107 i Toyota Aygo.
Pod maską C1 dostępny był tylko jeden silnik – benzynowy o pojemności 1.0 litra i mocy 68 KM. Moc była przekazywana na przednie koła za pośrednictwem pięciobiegowej manualnej skrzyni biegów. Dzięki niskiej masie i efektywnemu układowi napędowemu, samochód ten cechował się dobrą ekonomią paliwa i przyzwoitą dynamiką jazdy w mieście.
C1 trzeciej generacji był popularnym wyborem w segmencie samochodów miejskich ze względu na swoją kompaktową budowę, ekonomiczny silnik i niskie koszty eksploatacji. Oferował przyjemną jazdę w zatłoczonym mieście, łatwe parkowanie i odpowiednią funkcjonalność dla codziennych potrzeb.
Panel przyrządów
Znajdują się one po obu stronach deski rozdzielczej pod tapicerką.
Podnieś tapicerkę tablicy rozdzielczej i jeśli to konieczne, tapicerkę obrotomierza, aby uzyskać dostęp do bezpieczników znajdujących się po lewej i prawej stronie.

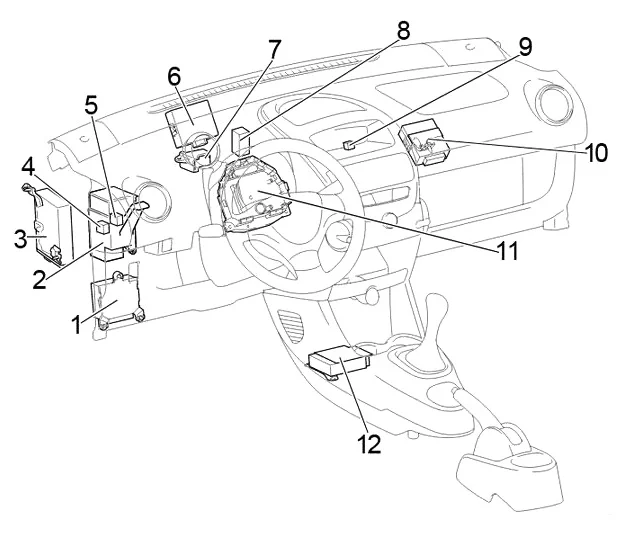

Kierownica z lewej strony (LHD)

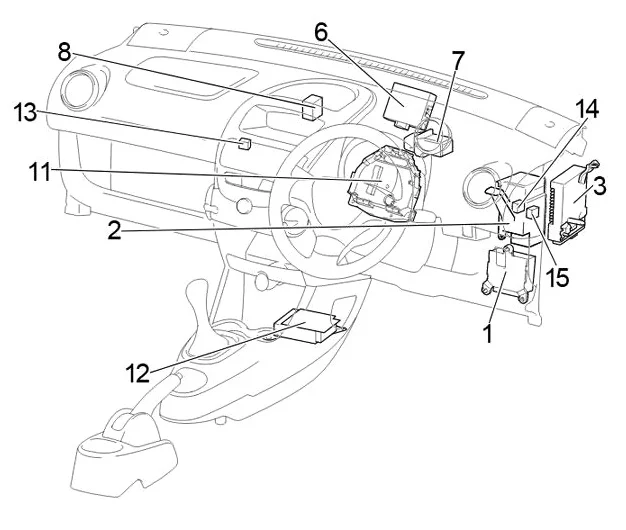

Kierownica z prawej strony (RHD)
Opis

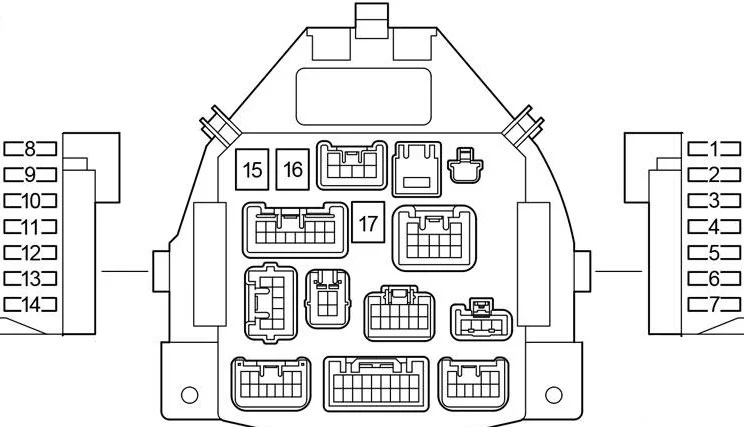

Skrzynka bezpiecznikowa
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 10 A | Światła hamowania;
ABS; Skrzynia „SensoDrive”. |
| 2 | 25 A | Centralny zamek |
| 3 | 20 A | Odmgławianie tylnej szyby |
| 4 | 7,5 A | Oświetlenie tylne;
Oświetlenie tablicy rejestracyjnej; Tablica przyrządów; Wyświetlacz. |
| 5 | 7,5 A | Gniazdo diagnostyczne |
| 6 | 7,5 A | Tylna lampa przeciwmgielna;
Tablica przyrządów; Skrzynia biegów „SensoDrive”. |
| 7 | – | Nieużywany |
| 8 | 7,5 A | ABS;
Wspomaganie kierownicy; Klimatyzacja; Zespół wentylatora. |
| 9 | 10 A | Tylne światła;
Centralny zamek; Elektryczne szyby; Odparowywanie tylnej szyby; Prędkościomierz; Klimatyzacja; Ogrzewanie; Obrotomierz. |
| 10 | 20 A | Wycieraczki przednie i tylne |
| 11 | 15 A | Sprzęt audio;
Elektroniczny immobilizer silnika; Gniazdo 12 V (maks. 120 W). |
| 12 | 7,5 A | Odmgławianie tylnej szyby;
ABS; Zespół wentylatora; Wycieraczki przednie i tylne; Wspomaganie kierownicy; Centralny zamek; Klimatyzacja; Elektryczne szyby; Prędkościomierz; Obrotomierz. |
| 13 | 15 A | Poduszka powietrzna;
Sterownik silnika; Elektroniczny immobilizer silnika; Skrzynia biegów „SensoDrive”; Tablica przyrządów. |
| 14 | 7,5 A | Klimatyzacja |
| 15* | 40 A | Akcesoria;
Odmgławianie; ABS; Przekaźnik zespołu wentylatora; Wycieraczki przednie i tylne. |
| 16* | 30 A | Okna elektryczne |
| 17* | 40 A | Ogrzewanie;
Klimatyzacja. |
| * Bezpieczniki umieszczone za tablicą rozdzielczą. Aby je zmienić, skontaktuj się z ASO CITROËN. |
Skrzynka przekaźników 1
| R1 | Akcesoria (ACC) |
| R2 | Podgrzewacz (HTR) |
| R3 | Odmgławiacz tylnej szyby (DEF) |
| R4 | LHD: Zapłon (IG) |
Skrzynka przekaźników 2
Komora silnika

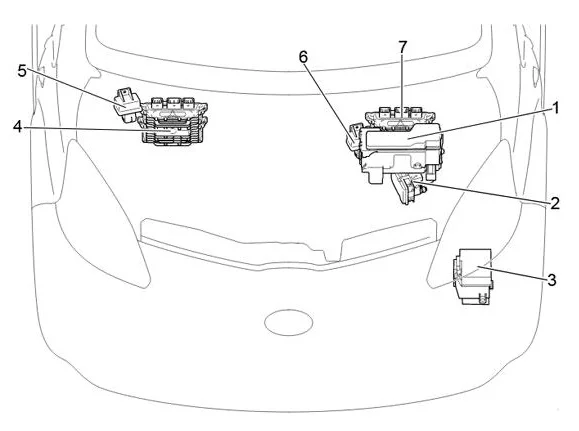

Układ

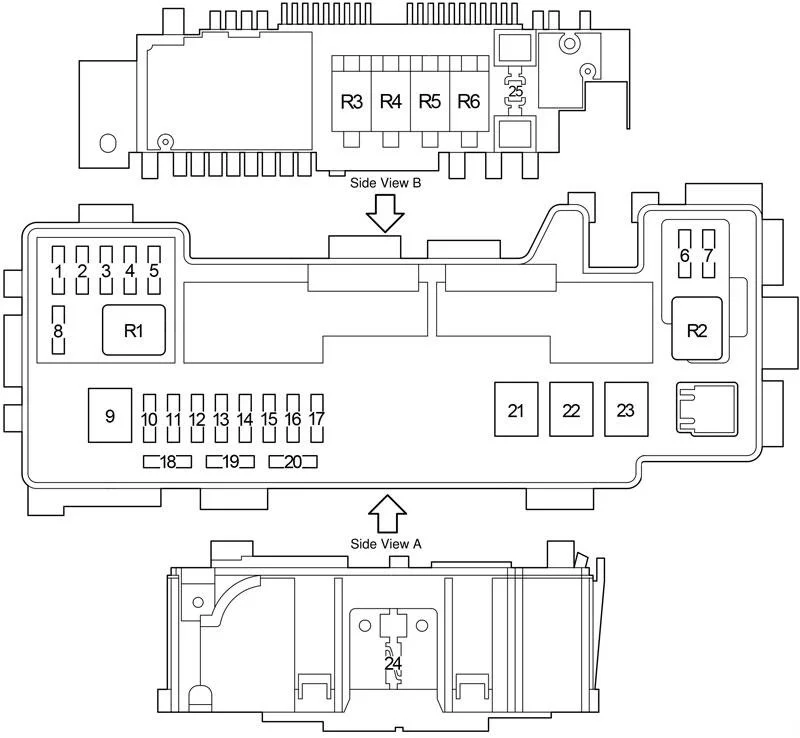

Skrzynka bezpieczników i przekaźników
Pod maską skrzynka bezpieczników i przekaźników znajduje się obok akumulatora i jest zakryta osłoną ochronną.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 50 | Skrzynia biegów „SensoDrive” |
| 2 | 10 | Reflektory |
| 2 | 20 | Reflektory ze światłami do jazdy dziennej |
| 3 | 30 | Jednostka sterująca ABS/ESP |
| 4 | 30 | Zasilanie wyłącznika zapłonu |
| 5 | 10 | Światła awaryjne;
Lampki ostrzegawcze na tablicy przyrządów; Kierunkowskazy. |
| 6 | 10 | Reflektory |
| 7 | 15 | Lampka sufitowa;
Prędkościomierz; Sprzęt audio; Tablica przyrządów; Obrotomierz. |
| 8 | 15/25 | Jednostka sterująca silnika benzynowego/diesla |
| 9 | 10 | Klakson |
| 10 | 30 | Zespół wentylatora (benzyna) |
| 11 | 50 | ABS/ESP |
| 12 | 50 | Wspomaganie kierownicy |

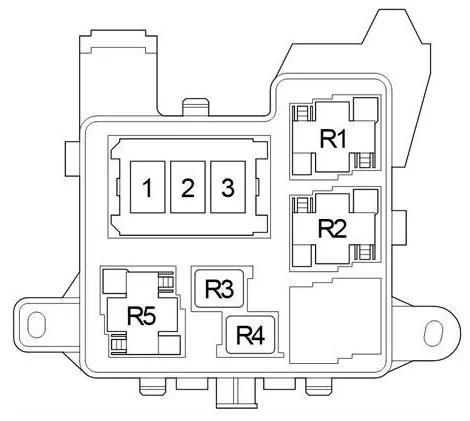

Skrzynka przekaźnikowa
Opis
