Citroën C1 (2008-2009) – schematy bezpieczników i przekaźników

Rocznik 2008-2009
Zaktualizowano 17.05.2023
Citroën C1 (2008-2009) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C1 z lat: 2008, 2009.

Citroën C1 drugiej generacji został wprowadzony na rynek w 2008 roku jako kontynuacja modelu z pierwszej generacji. Samochód ten został wyprodukowany wraz z bliźniaczymi modelami: Peugeot 107 i Toyota Aygo.

W porównaniu do poprzednika, nowy C1 miał bardziej zaokrąglony kształt i bardziej aerodynamiczny wygląd. Wnętrze zostało przeprojektowane, co dało lepszą ergonomię i większą przestrzeń dla pasażerów.

W gamie silnikowej dostępne były jednostki benzynowe o pojemności 1.0 litra i mocy 68 KM, wyposażone w manualną skrzynię biegów lub zautomatyzowaną skrzynię biegów ETG. Wersja z ETG była wyposażona w system Start-Stop, co pozwalało na niższe zużycie paliwa.

Podsumowując, Citroën C1 drugiej generacji był udaną modernizacją modelu z pierwszej generacji. Wprowadzone zmiany poprawiły zarówno wygląd, jak i funkcjonalność samochodu, co zapewniło mu spore powodzenie wśród klientów.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Panel przyrządów

Znajdują się one po obu stronach deski rozdzielczej pod tapicerką.

Podnieś tapicerkę tablicy rozdzielczej i jeśli to konieczne, tapicerkę obrotomierza, aby uzyskać dostęp do bezpieczników znajdujących się po lewej i prawej stronie.

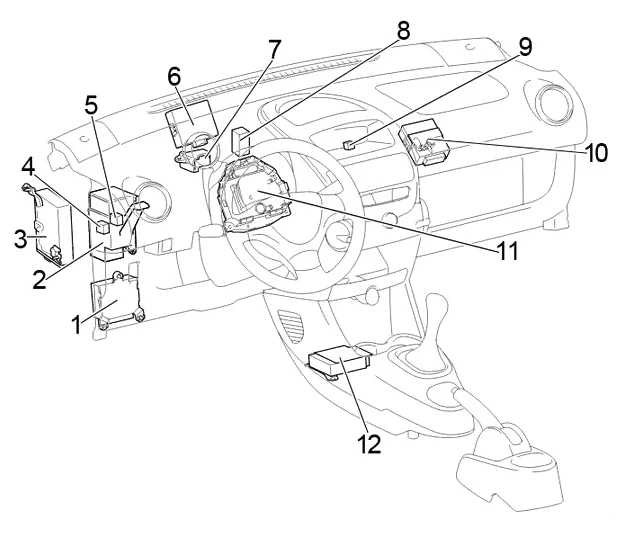

Kierownica z lewej strony (LHD)

Citroën C1 (2008-2009) - schematy bezpieczników i przekaźników

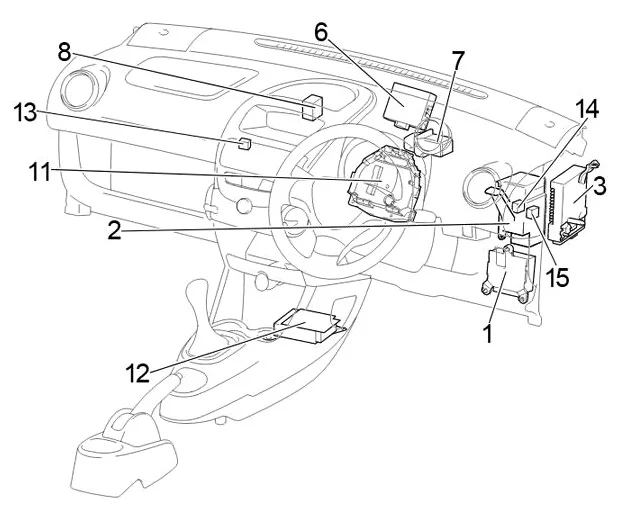

Kierownica z prawej strony (RHD)

Citroën C1 (2008-2009) - schematy bezpieczników i przekaźników

Opis

  1. ECU wspomagania kierownicy
  2. Złącze środkowe
  3. Wielomodowy ECU ręcznej skrzyni biegów
  4. Przekaźnik okna zasilania
  5. LHD:
    Przed lutym 2012 r.: Przekaźnik świateł tylnych
    Od lutego 2012 r.: Przekaźnik tylnych świateł przeciwmgielnych
  6. ECU kontroli drzwi z odbiornikiem
  7. Skrzynka przekaźnikowa nr 1
  8. Wzmacniacz klimatyzacji
  9. LHD: Przekaźnik świateł przeciwmgielnych
  10. LHD: Przekaźnik świateł do jazdy
  11. Skrzynka bezpiecznikowa
  12. Centrum montażu czujnika poduszki powietrznej
  13. RHD: Skrzynka przekaźnikowa nr 2
  14. RHD:
    Przed lutym 2012 r.: Przekaźnik zapłonu (IG)
    Od lutego 2012 r.: Przekaźnik szyby zasilania
  15. RHD:
    Przed lutym 2012 r.: Przekaźnik szyby elektrycznej
    Od lutego 2012 r.: Przekaźnik tylnego światła przeciwmgielnego

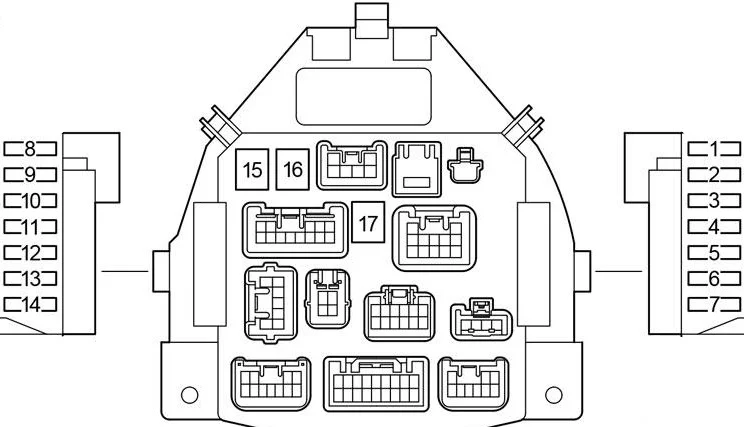

Skrzynka bezpiecznikowa

Citroën C1 (2008-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Światła hamowania;

ABS;

Skrzynia „SensoDrive”.
2 25 A Centralny zamek
3 20 A Odmgławianie tylnej szyby
4 7,5 A Oświetlenie tylne;

Oświetlenie tablicy rejestracyjnej;

Tablica przyrządów;

Wyświetlacz.
5 7,5 A Gniazdo diagnostyczne
6 7,5 A Tylna lampa przeciwmgielna;

Tablica przyrządów;

Skrzynia biegów „SensoDrive”.
7 – Nieużywany
8 7,5 A ABS;

Wspomaganie kierownicy;

Klimatyzacja;

Zespół wentylatora.
9 10 A Tylne światła;

Centralny zamek;

Elektryczne szyby;

Odparowywanie tylnej szyby;

Prędkościomierz;

Klimatyzacja;

Ogrzewanie;

Obrotomierz.
10 20 A Wycieraczki przednie i tylne
11 15 A Sprzęt audio;

Elektroniczny immobilizer silnika;

Gniazdo 12 V (maks. 120 W).
12 7,5 A Odmgławianie tylnej szyby;

ABS;

Zespół wentylatora;

Wycieraczki przednie i tylne;

Wspomaganie kierownicy;

Centralny zamek;

Klimatyzacja;

Elektryczne szyby;

Prędkościomierz;

Obrotomierz.
13 15 A Poduszka powietrzna;

Sterownik silnika;

Elektroniczny immobilizer silnika;

Skrzynia biegów „SensoDrive”;

Tablica przyrządów.
14 7,5 A Klimatyzacja
15* 40 A Akcesoria;

Odmgławianie;

ABS;

Przekaźnik zespołu wentylatora;

Wycieraczki przednie i tylne.
16* 30 A Okna elektryczne
17* 40 A Ogrzewanie;

Klimatyzacja.
* Bezpieczniki umieszczone za tablicą rozdzielczą. Aby je zmienić, skontaktuj się z ASO CITROËN.

Skrzynka przekaźników 1

Citroën C1 (2008-2009) - schematy bezpieczników i przekaźników

R1 Akcesoria (ACC)
R2 Podgrzewacz (HTR)
R3 Odmgławiacz tylnej szyby (DEF)
R4 LHD: Zapłon (IG)

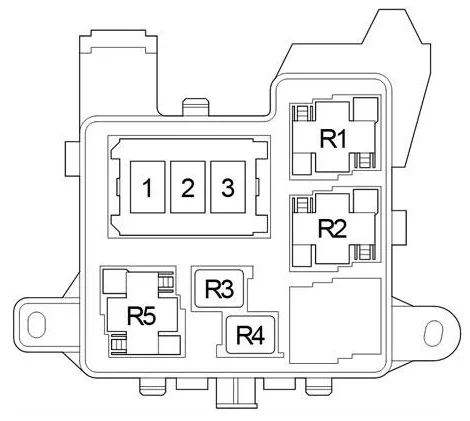

Skrzynka przekaźników 2

Citroën C1 (2008-2009) - schematy bezpieczników i przekaźników

  • Zapłon R1 (IG)
  • R2 Światło przeciwmgielne (FOG)

Komora silnika

Układ

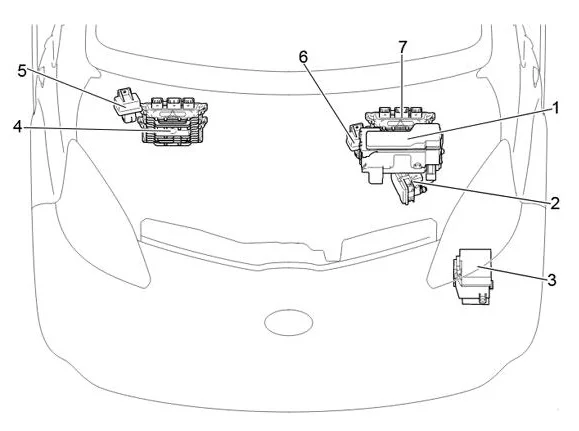

Citroën C1 (2008-2009) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpieczników i przekaźników
  2. ECU kontroli poślizgu z siłownikiem
  3. Skrzynka przekaźnikowa
  4. LHD: ECU silnika
  5. LHD: Przekaźnik świec żarowych
  6. RHD: Przekaźnik świec żarowych
  7. RHD: ECU silnika

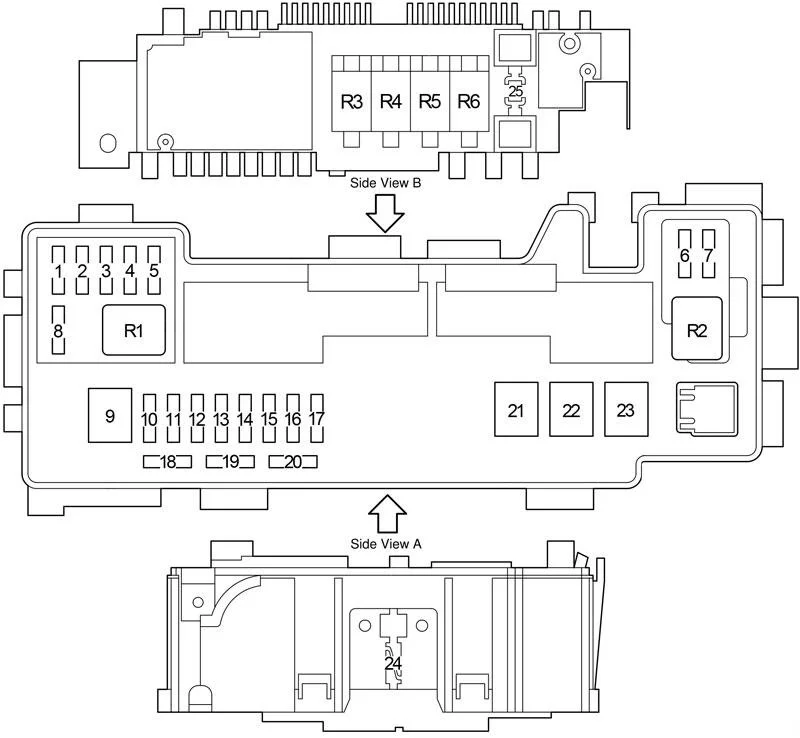

Skrzynka bezpieczników i przekaźników

Pod maską skrzynka bezpieczników i przekaźników znajduje się obok akumulatora i jest zakryta osłoną ochronną.

Citroën C1 (2008-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 50 A Skrzynia biegów „SensoDrive”;

Zespół wentylatora (diesel).
2 10 A Reflektory
2 20 A Reflektory ze światłami dziennymi
3 30 A Jednostka sterująca ABS/ESP
4 30 A Zasilanie wyłącznika zapłonu
5 10 A Światła awaryjne;

Światła ostrzegawcze tablicy przyrządów;

Kierunkowskazy.
6 10 A Reflektory
7 15 A Światło dodatkowe;

Prędkościomierz;

Sprzęt audio;

Tablica przyrządów;

Obrotomierz.
8 15 A/25 A Jednostka sterująca silnika benzynowego/diesla
9 10 A Klakson
10 30 A Zespół wentylatora (benzyna)
11 50 A ABS/ESP
12 50 A Wspomaganie kierownicy

Skrzynka przekaźnikowa

Citroën C1 (2008-2009) - schematy bezpieczników i przekaźników

Opis

  • 1 –
  • 2 80A – Grzałka
  • 3 80A – Grzałka
  • R1 Przekaźnik grzałki PTC (PTC1) / Wielomodowa ręczna skrzynia biegów (MMT)
  • R2 przekaźnik grzałki PTC (PTC2)
  • R3 –
  • R4 Przed lutym 2012: Reflektor (H-LP) / Od lutego 2012: Światła do jazdy dziennej (DRL).
  • Ściemniacz R5 (DIM)

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
