Citroën C4 Cactus (2014-2017) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C4 Cactus z lat: 2014, 2015, 2016, 2017. Citroën C4 Cactus to kompaktowy crossover, który został wprowadzony na rynek w 2014 roku. Jest to samochód o oryginalnym i unikalnym designie, który wyróżnia się spośród innych modeli w swojej klasie. Charakterystycznym elementem C4 […]

05/18/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C4 Cactus z lat: 2014, 2015, 2016, 2017.

Citroën C4 Cactus to kompaktowy crossover, który został wprowadzony na rynek w 2014 roku. Jest to samochód o oryginalnym i unikalnym designie, który wyróżnia się spośród innych modeli w swojej klasie.

Charakterystycznym elementem C4 Cactus są jego „Airbumpy” – specjalne panele z tworzywa sztucznego umieszczone na bokach samochodu, które mają za zadanie chronić karoserię przed drobnymi uszkodzeniami. Nadają one samochodowi niepowtarzalny wygląd i jednocześnie pełnią funkcję ochronną.

Wnętrze Citroëna C4 Cactus jest minimalistyczne, ale przestronne i funkcjonalne. Samochód oferuje wygodne siedzenia, a przednia kanapa jest niezwykle przestronna. Ciekawym rozwiązaniem jest także zastosowanie paneli dźwiękochłonnych w drzwiach, które poprawiają komfort akustyczny wewnątrz samochodu.

C4 Cactus oferuje różne jednostki napędowe, w tym benzynowe, wysokoprężne i hybrydowe. Dostępne są także różne skrzynie biegów, w tym manualne i automatyczne. Samochód cechuje się dobrą ekonomią paliwa i niskimi emisjami CO2.

Pod względem technologicznym, C4 Cactus oferuje różne systemy bezpieczeństwa i komfortu. Można znaleźć m.in. systemy wspomagające jazdę, takie jak asystent pasa ruchu, automatyczne hamowanie awaryjne, system monitorowania martwego pola i wiele innych. Samochód może być również wyposażony w system multimedialny z nawigacją satelitarną i obsługą smartfona.

Zobacz także:  Citroën C3 III (2017-2022) - schematy bezpieczników i przekaźników

C4 Cactus to samochód, który świetnie sprawdza się w mieście dzięki swoim kompaktowym wymiarom, dobremu manewrowaniu i wysokiej pozycji siedzącej. Jednak dzięki odpowiednio dostosowanemu zawieszeniu, oferuje również komfortową jazdę na dłuższe trasy.

Podsumowując, Citroën C4 Cactus to unikalny i innowacyjny kompaktowy crossover, który wyróżnia się swoim designem i funkcjonalnością. Jest to samochód, który oferuje różne opcje napędu, technologie i wygodę jazdy. Jeśli szukasz samochodu o oryginalnym wyglądzie i przyjaznym charakterze, C4 Cactus może być interesującym wyborem.

Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

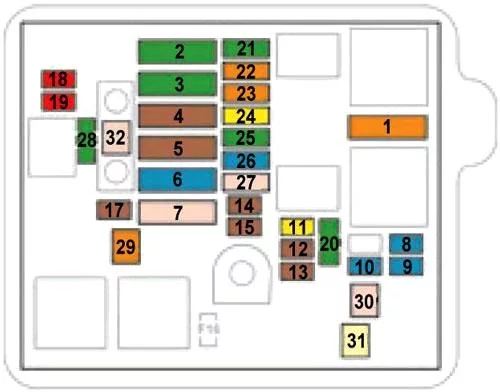

Skrzynka bezpieczników komory silnika

Citroën C4 Cactus (2014-2017) - schematy bezpieczników i przekaźników

Znajduje się w komorze silnika w pobliżu akumulatora.

Citroën C4 Cactus (2014-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 40A Klimatyzacja
F2 30/40A Start&Stop
F3 30A Skrzynka bezpieczników w przedziale pasażerskim
F4 70A Skrzynka bezpieczników w przedziale pasażerskim
F5 70A Wbudowany interfejs systemowy (BSI)
F6 60A Zespół wentylatora chłodzącego
F7 80A Wbudowany interfejs systemowy (BSI)
F8 15A Sterowanie silnikiem, pompa benzynowa
F9 15A Zarządzanie silnikiem
F10 15A Zarządzanie silnikiem
F11 20A Zarządzanie silnikiem
F12 5A Zespół opalania chłodzącego
F13 5A Wbudowany interfejs systemowy (BSI)
F14 5A Jednostka ładowania akumulatora (silnik bez Stop & Start)
F15 5A Start&Stop
F17 5A Wbudowany interfejs systemowy (BSI)
F18 10 A Prawe światło drogowe
F19 10 A Lewe światło drogowe
F20 30A Zarządzanie silnikiem
F21 30A Rozrusznik
F22 40A Elektroniczna skrzynia biegów
F23 40A ABS, ESC
F24 20A ABS, ESC
F25 30A Skrzynka bezpieczników w przedziale pasażerskim
F26 15A Elektroniczna skrzynia biegów
F27 25A Wbudowany interfejs systemowy (BSI)
F28 30A Układ kontroli emisji oleju napędowego (AdBlue)
F29 40A Wycieraczki
F30 80A Jednostka sterująca podgrzewaczem
F31 100A Dodatkowa nagrzewnica (Diesel)
F32 80A Elektryczne wspomaganie kierownicy
Zobacz także:  Citroën C1 (2005-2007) - schematy bezpieczników i przekaźników



Skrzynki bezpieczników deski rozdzielczej

Dwie skrzynki bezpieczników znajdują się w dolnej części deski rozdzielczej, pod kierownicą (pojazdy z kierownicą po lewej stronie) lub przy schowku na rękawiczki (pojazdy z kierownicą po prawej stronie).

Odpiąć osłonę, pociągając w lewym górnym rogu, a następnie w prawo.

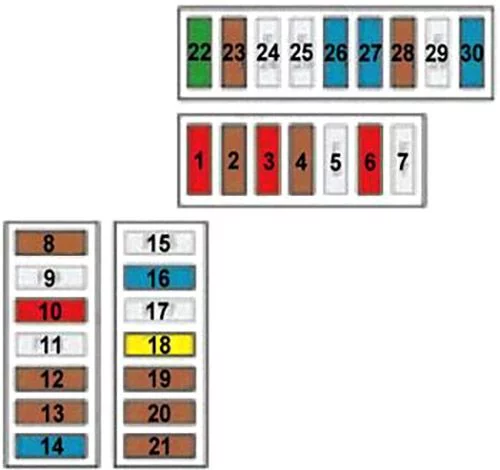

Schemat skrzynki bezpieczników nr 1 (skrzynka bezpieczników po lewej stronie)

Citroën C4 Cactus (2014-2017) - schematy bezpieczników i przekaźników

Citroën C4 Cactus (2014-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F01 10 A Pedał hamulca (przełącznik 2), Stop & Start
F02 5A Regulacja wysokości reflektorów, dodatkowa nagrzewnica (Diesel), czujniki parkowania, gniazdo diagnostyczne, lusterka zewnętrzne (elektrycznie regulowane)
F03 10 A Pompa dodatku do oleju napędowego, elektryczne wspomaganie kierownicy, pedał sprzęgła (przełącznik)
F04 5A Czujnik deszczu i nasłonecznienia
F06 10 A Pedał hamulca (przełącznik 1), gniazdo diagnostyczne
F08 5A Styki górnej części kolumny kierownicy z elementami sterującymi zamontowanymi na kierownicy
F10 10 A Połączenie alarmowe / Wezwanie pomocy
F12 5A Stop & Start, ABS, ESC
F13 5A Czujniki parkowania, kamera cofania
F14 15A Elektroniczna skrzynia biegów, panel przełączników (pod tabletem z ekranem dotykowym), klimatyzacja, tablet z ekranem dotykowym
F 16 15A Gniazdo 12 V
F18 20A Radio
F19 15A Ostrzeżenie o niezapiętym pasie bezpieczeństwa
F20 5A Poduszki powietrzne
F21 5A Tablica przyrządów
F22 30A Zamki
F23 5A Lampka nocna, lampka do czytania mapy
F26 15A Klakson
F27 15A Płyn do mycia szyb przód i tył
F28 5A Stacyjka
F30 15A Tylna wycieraczka

Schemat skrzynki bezpieczników nr 2 (skrzynka bezpieczników po prawej stronie)

Zobacz także:  Citroën C3 Pluriel (2003-2010) - schematy bezpieczników i przekaźników

Citroën C4 Cactus (2014-2017) - schematy bezpieczników i przekaźników

Citroën C4 Cactus (2014-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F30 10 A Podgrzewane lusterka
F31 25A Podgrzewana tylna szyba
F34 30A Elektryczne szyby przednie
F36 30A Podgrzewane przednie siedzenia
F38 20A Jednostka interfejsu przyczepy
F40 25A Jednostka interfejsu przyczepy
