Chrysler Voyager (2008-2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chryslera Town&Country, Voyager z lat: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020. Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub […]

10/09/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chryslera Town&Country, Voyager z lat: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

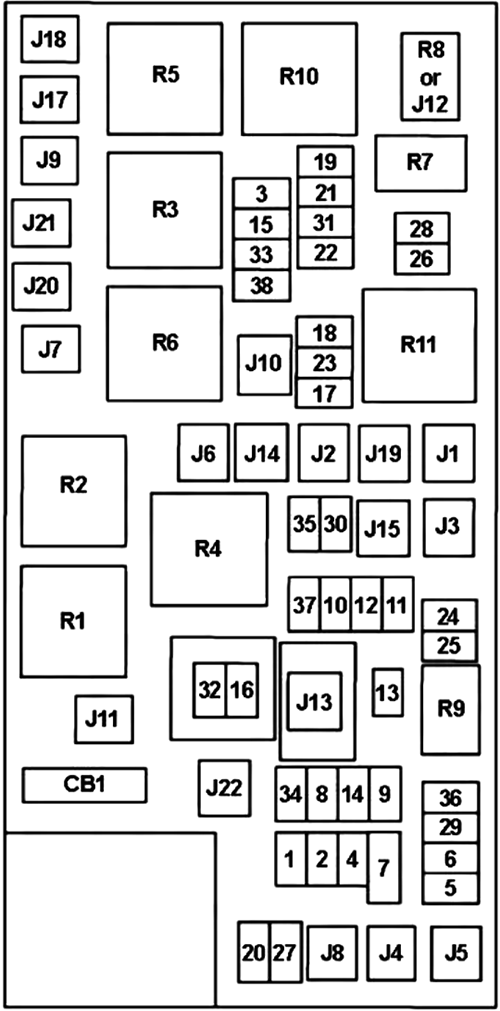

Schemat skrzynki bezpieczników w komorze silnika

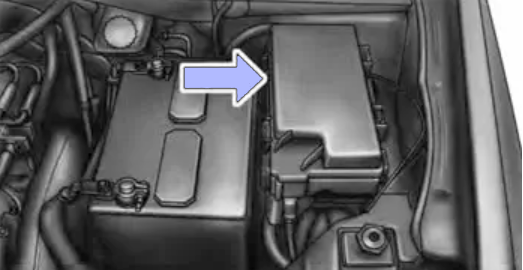

Całkowicie zintegrowany moduł zasilania znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki kasetowe i minibezpieczniki. Etykieta identyfikująca każdy element może zostać wydrukowana lub wytłoczona na wewnętrznej stronie okładki.

Chrysler Voyager (2008-2020) - schematy bezpieczników i przekaźników

Chrysler Voyager (2008-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Centralne, wysoko zamontowane światło stopu (CHMSL)/włącznik hamulca
2 20 Oświetlenie przyczepy, przednie światła przeciwmgielne, inteligentny czujnik akumulatora (IBS)
3 20 2012-2020: Blokada osi przedniej/tylnej (2012-2016), silnik pompy próżniowej
4 10 2008-2015: Holowanie przyczepy
5 25 Falownik
6 20 Gniazdo zasilania nr 1, zapalniczka do cygar (tablica przyrządów lub z tyłu konsoli), czujnik deszczu
7 20 Gniazdo zasilania nr 2
8 20 Podgrzewane przednie siedzenie
9 20 Podgrzewane tylne siedzenie
10 20 2008: Wyciąg zapłonu — samochodowy system rozrywki, satelitarny cyfrowy odbiornik audio (SDARS), DVD, moduł głośnomówiący (HFM), uniwersalny mechanizm otwierania drzwi garażowych, lampka nocna
15 2009–2020: Pobór mocy przy wyłączonym zapłonie — samochodowy system rozrywki, satelitarny cyfrowy odbiornik audio (SDARS), DVD, moduł głośnomówiący (HFM), uniwersalny mechanizm otwierania drzwi garażowych, lampka nocna, moduł strumieniowego przesyłania wideo
11 10 Pobór zapłonu przy wyłączonym zapłonie – klimatyzacja/automatyczna kontrola temperatury (HVAC/ATC), czujnik MW, lampa pod maską
12 30 Wzmacniacz, radio
13 20 Pobieranie wyłączonego zapłonu – węzeł kabiny (CCN), bezprzewodowy moduł sterujący (WCM), syrena, moduł zegara, wielofunkcyjny przełącznik sterujący, zestaw wskaźników
14 20 2008-2011 (z wyjątkiem USA): Holowanie przyczepy
15 20 COL MOD, IR SNS, wentylacja nagrzewnicy, klimatyzacja/automatyczna kontrola temperatury (HVAC/ATC), lusterko wsteczne, węzeł przedziału kabiny (CCN), przełącznik skrzynki rozdzielczej, RUN/ST, wielofunkcyjny przełącznik sterujący, monitor ciśnienia w oponach (TPM) , moduł świec żarowych (Diesel), dźwignia zmiany biegów (efekt Halla), układ tłumienia hałasu (ANC), zestaw wskaźników
16 10 Kontroler zabezpieczeń pasażerów (ORC), moduł klasyfikacji pasażerów (OCM)
17 15 Lewa lampa tylna/prawa/parkowania, światła do jazdy
18 15 Prawa lampa tylna/parkowania/biegu
19 25 Automatyczne wyłączanie (ASD nr 1 i 2), moduł sterujący zespołem napędowym (PCM)
20 15 Węzeł przedziału kabiny — oświetlenie wnętrza (CNN), zespół przełączników, moduł sterowania układem kierowniczym (SCM), kierownica z przełącznikami, zestaw wskaźników
21 20 Automatyczne wyłączanie (ASD nr 3)
22 10 Prawy klakson
23 10 Lewy klakson
24 25 Tylna wycieraczka
25 20 Benzyna: Pompa paliwa
20 Olej napędowy: Pompa podnosząca z silnikiem wysokoprężnym
26 10 Przełącznik zasilania lusterka, przełącznik szyby kierowcy
27 10 Wyłącznik zapłonu, bezprzewodowy moduł sterujący, PEM, blokada kolumny kierownicy, moduł dostępu bezkluczykowego (’10-)
28 10 Kontroler nowej generacji (NGC), zasilanie skrzyni biegów, złącze łącza diagnostycznego (J1962 (2008)), moduł sterujący zespołem napędowym (PCM), moduł sterujący skrzynią biegów (TCM)
29 10 Moduł klasyfikacji pasażerów (OCM)
30 15 2008-2016: Moduł tylnej wycieraczki, elektrycznie składane lusterko, złącze łącza diagnostycznego (J1962 (2009-2011))
15 2017-2020: Złącze łącza diagnostycznego
31 20 Lampy zapasowe
32 10 Kontroler zabezpieczenia pasażerów (ORC), holowanie przyczepy (Europa)
33 10 Kontroler nowej generacji (NGC), globalny sterownik silnika układu napędowego (GPEC), moduł sterowania skrzynią biegów (TCM), moduł sterowania zespołem napędowym (PCM)
34 10 2008: Asystent parkowania, wentylacja nagrzewnicy, moduł klimatyzacji (HVAC), spryskiwacze reflektorów, kompas
10 2009-2020: Asystent parkowania, wentylacja nagrzewnicy, moduł klimatyzacji (HVAC), spryskiwacze reflektorów, kompas, czujnik podczerwieni, kamera tylna, lampki na drzwiach, latarka, moduł automatycznego poziomowania reflektorów (AHLM), przekaźnik ogrzewania kabiny Diesel (Diesel), chłodnica Wentylator (Diesel)
35 10 Podgrzewane lustra
36 20 Gniazdo zasilania nr 3 (tablica przyrządów lub ze środkiem konsoli)
37 10 Układ przeciwblokujący hamulce (ABS), elektroniczny program stabilizacji toru jazdy (ESP), wyłącznik świateł stopu, przekaźnik pompy paliwa (Hi Control)
38 25 Blokowanie/odblokowywanie silników drzwi, blokowanie/odblokowywanie silników drzwi bagażnika
J1 40 Elektrycznie składane siedzenie
J2 30 Moduł elektrycznie sterowanej klapy bagażnika
J3 40 2008: Moduł tylnych drzwi
30 2009-2020: Moduł tylnych drzwi
J4 25 Węzeł drzwi kierowcy
J5 25 Węzeł drzwi pasażera
J6 40 Pompa układu przeciwblokującego (ABS), moduł elektronicznej kontroli stabilności (ESC).
J7 30 Zawór układu przeciwblokującego (ABS), moduł elektronicznej kontroli stabilności (ESC).
J8 40 Fotel z pamięcią mocy
J9 40 2008-2016: Silnik pojazdu o częściowej zerowej emisji (PZEV), paliwo typu Flex
J10 30 Przekaźnik spryskiwaczy reflektorów, ręczny zawór obrotowy
J11 30 Moduł drzwi przesuwnych zasilanych energią elektryczną, zasilanie przekaźnika zamka modułu antykradzieżowego
J12 30 2012-2020: Dmuchawa tylna (HVAC), silnik wentylatora chłodnicy
J13 60 Pobór zapłonu przy wyłączonym zapłonie (IOD) – główny
J14 40 Odmgławiacz tylnej szyby
J15 30 2008-2010: Dmuchawa tylna
30 2011: Dmuchawa przednia
40 2012-2020: Dmuchawa przednia
J17 40 Rozrusznik
J18 20 Moduł sterujący zespołem napędowym (PCM) Trans Range
J19 60 Wentylator chłodnicy
J20 30 Wycieraczka przednia LO/HI
J21 20 Podkładka przód/tył
J22 25 Moduł szyberdachu
CB1 25 Elektryczne szyby
Przekaźniki
R1 Bieg/akcesoria
R2 Wyłącznik zapłonu (PRACA)
R3 Rozrusznik
R4 Uruchom/Uruchom
R5 Moduł sterujący zespołem napędowym (PCM)
R6 Elektryczne tylne światło (EBL)
Odmgławiacz tylnej szyby
R7 Pompa paliwowa
R8  –
R9 Dmuchawa tylna
R10 Automatyczne wyłączanie (ASD)
R11 Niski poziom wentylatora chłodnicy
