W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chryslera Voyager z lat: 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

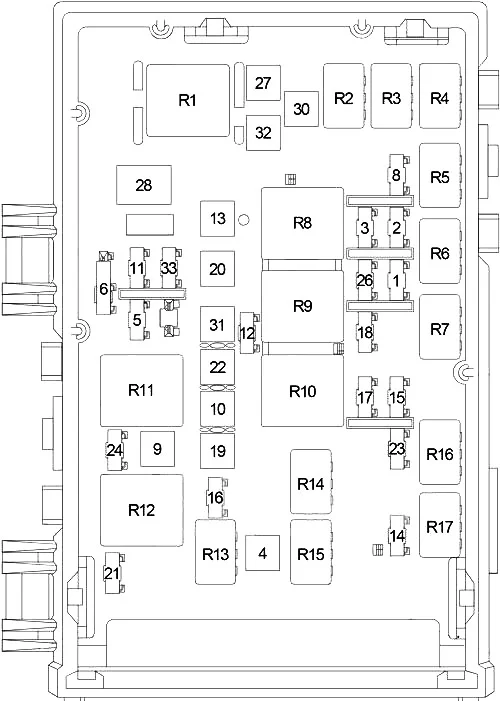

Schemat skrzynki bezpieczników w komorze silnika

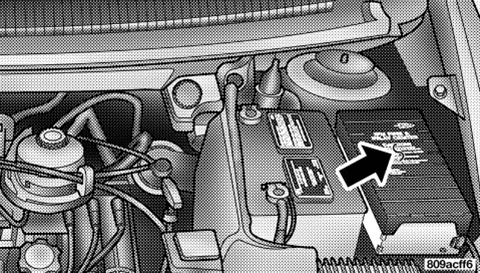

Zintegrowany moduł zasilania znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki i przekaźniki. Etykieta identyfikująca każdy element jest wydrukowana na wewnętrznej stronie okładki.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | Przekaźnik przednich świateł przeciwmgielnych, przedni moduł sterujący |
| 2 | 15 | z wyjątkiem eksportu: lewa przednia lampa postojowa/kierunkowskaz, lampa licencyjna, złącze do holowania przyczepy, zespół lewego tylnego światła, przedni moduł sterujący |
| 15 | Eksport: lewa lampa postojowa, silnik poziomowania lewego reflektora, lampa licencyjna, zespół lewego tylnego światła, przedni moduł sterujący | |
| 3 | 15 | z wyjątkiem eksportu: zespół prawej tylnej lampy, prawa przednia lampa postojowa/kierunkowskaz (z wyjątkiem eksportu), przedni moduł sterujący |
| 15 | Eksport: prawa lampa postojowa, prawy silnik regulacji reflektorów, przełącznik reflektorów, zespół prawej tylnej lampy, przedni moduł sterujący | |
| 4 | 30 | Przekaźnik włączania/wyłączania wycieraczek przednich (przekaźnik wysokiego/niskiego poziomu wycieraczek przednich, moduł wycieraczek), przedni moduł sterujący |
| 5 | 20 | Przednia Zapalniczka, Radio |
| 6 | 20 | Tylne gniazdo zasilania, lampa konsoli Flor, gniazdo zasilania konsoli Flor |
| 8 | 20 | Przekaźnik klaksonowy |
| 9 | 40 | Przekaźnik rozrusznika, ABS, przedni moduł sterujący, przedni przekaźnik silnika dmuchawy, tylny przekaźnik silnika dmuchawy, przekaźnik odmgławiacza, bezpiecznik: „14”, „15” |
| 30 | 2001: Przekaźnik rozrusznika, ABS | |
| 10 | 40 | Rezystor dmuchawy przedniej (ręczna klimatyzacja), moduł dmuchawy przedniej (automatyczna klimatyzacja) |
| 11 | 20 | Moduł szyberdachu, silnik tylnej wycieraczki, radio, wzmacniacz |
| 12 | 25 | Tylna nagrzewnica klimatyzacji (ręczna klimatyzacja), tylny moduł mocy silnika dmuchawy (automatyczna klimatyzacja) |
| 13 | 40 | Przekaźnik odmgławiacza tylnej szyby |
| 14 | 20 | Radio, przedni moduł sterujący, przekaźnik głośnikowy, moduł sterujący nadwozia, automatyczna kontrola temperatury, moduł zdalnego wprowadzania kluczy strażniczych, konsola podsufitowa, przełącznik regulowanych pedałów (z wyjątkiem eksportu), zmieniarka DVD/CD, moduł alarmowy Thatcham (Wielka Brytania), syrena (Wielka Brytania) |
| 15 | 2001: Radio, przekaźnik głośnikowy, przedni moduł sterowania, moduł sterowania nadwozia, konsola podsufitowa, moduł immobilizera kluczyka strażniczego, automatyczna regulacja temperatury, moduł zdalnego wprowadzania kluczyka strażniczego | |
| 15 | 20 | Benzyna: Przekaźnik sterujący skrzyni biegów (zespół solenoidu skrzyni biegów/przełącznika ciśnieniowego, moduł sterujący układu napędowego) |
| 20 | Olej napędowy: przekaźnik pompy podnoszenia, wspomaganie ogrzewania kabiny | |
| 16 | 25 | Benzyna: Przekaźnik automatycznego wyłączania (moduł sterujący układu napędowego, cewka zapłonowa, wtryskiwacz paliwa) |
| 25 | Olej napędowy: przekaźnik ECM/PCM (moduł sterujący silnika, generator, czujnik masowego przepływu powietrza, elektromagnes ciśnienia paliwa, przekaźnik żarzenia Plu, czujnik położenia wałka rozrządu, elektromagnes EGR, sprzęgło sprężarki klimatyzacji, przekaźnik wentylatora chłodnicy: nr 1, nr 2 Nr 3) | |
| 17 | 20 | Benzyna: Moduł sterujący układu napędowego, przekaźnik pompy paliwa |
| 20 | Olej napędowy: Przekaźnik podgrzewacza paliwa (ogrzewacz wentylacji skrzyni korbowej, podgrzewacz paliwa) | |
| 18 | 15 | Przekaźnik sprzęgła sprężarki klimatyzatora, przełącznik lusterka zasilania, przekaźnik regulowanych pedałów (z wyjątkiem eksportu), przekaźnik składanego lusterka pasażera (eksport), przełącznik zapłonu (eksport), moduł alarmowy Thatcham (Wielka Brytania), moduł zdalnego wprowadzania kluczy Sentry (eksport) |
| 20 | 2001: Przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik lusterka składanego pasażera (eksport), przełącznik lusterka zasilania | |
| 19 | 40 | Moduł kontroli nadwozia |
| 20 | 40 | Moduł kontroli nadwozi |
| 30 | Wzmacniacz | |
| 21 | 25 | ABS |
| 22 | 40 | Wyłącznik zasilania fotela ( przełącznik zasilania fotela kierowcy/pasażera, podgrzewany moduł fotela kierowcy/pasażera, moduł pamięci fotela /lusterka) |
| 23 | 10 | Wyłącznik zapłonu (moduł zdalnego wprowadzania klucza Sentry, moduł wspomagania parkowania, moduł alarmowy Thatcham (Wielka Brytania)) |
| 24 | 20 | Moduł sterowania nadwozia, zestaw wskaźników, centrum wiadomości (wysoka linia), lewa/prawa lampa repetytora (eksport) |
| 26 | 20 | Wyłącznik lampy stopu |
| 27 | 40 | Benzyna: Przekaźnik wentylatora chłodnicy |
| 40 | Olej napędowy: Przekaźnik wentylatora chłodnicy nr 2 | |
| 28 | 40 | Wyłącznik szyby elektrycznej |
| 30 | 40 | Przekaźnik spryskiwaczy reflektorów (eksport), przedni moduł sterujący |
| 31 | 40 | Podwójne drzwi przesuwne, prawe drzwi przesuwne, lewe drzwi przesuwne |
| 32 | 40 | Moduł szyberdachu (z wyjątkiem eksportu), moduł Power Liftgate |
| 33 | 15 | Silnik pompy spryskiwacza przedniego, silnik pompy spryskiwacza tylnego |
| 4 | 8 | Lewe/prawe lusterko zasilania |
| 7 | 13 | Gniazdo zasilania, gniazdo zasilania konsoli Flor, złącze łącza danych |
| R1 | – | |
| R2 | Spryskiwacz reflektorów (eksport) | |
| R3 | Lampa parkowa | |
| R4 | Klakson | |
| R5 | Przednia lampa przeciwmgielna | |
| R6 | Sprzęgło sprężarki klimatyzacji | |
| R7 | Benzyna: pompa paliwa | |
| Olej napędowy: podgrzewacz paliwa | ||
| R8 | Odmgławiacz tylnej szyby | |
| R9 | Silnik dmuchawy tylnej | |
| R10 | Silnik dmuchawy przedniej | |
| R11 | Akcesorium | |
| R12 | Rozrusznik | |
| R13 | Benzyna: Automatyczne wyłączanie | |
| Olej napędowy: ECM/PCM | ||
| R14 | Wycieraczka przednia Wysoka/Niska | |
| R15 | Wł./Wył. wycieraczki przedniej | |
| R16 | Benzyna: kontrola skrzyni biegów | |
| Olej napędowy: pompa podnosząca | ||
| R17 | Głośnik | |
