W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chryslera 200 z lat: 2015, 2016, 2017.
Komora silnika

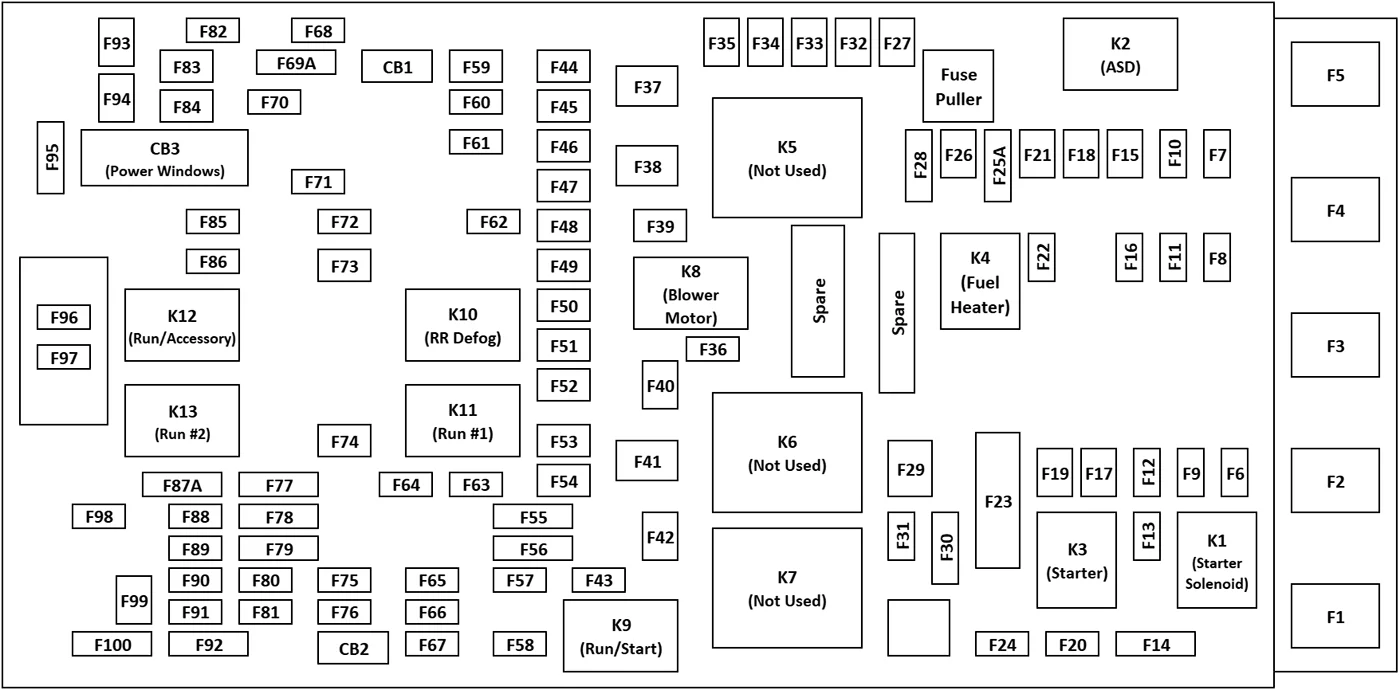

Centrum dystrybucji mocy znajduje się w komorze silnika w pobliżu akumulatora. Ten koncentrator zawiera wkładki bezpiecznikowe, mini bezpieczniki i przekaźniki. Wewnątrz okładki znajduje się wydrukowana etykieta, która identyfikuje każdy element.
| Numer | arkusz bezpieczników | wkład bezpiecznika | Opis |
|---|---|---|---|
| F06 | – | – | Nieużywany |
| F07 | – | – | Nieużywany |
| F08 | 25A czysty | – | Moduł sterujący silnika (ECM) |
| F09 | – | – | Nieużywany |
| F10 | 20A żółty | – | Power Transfer Unit (PTU), jeśli jest na wyposażeniu |
| F11 | – | – | Nieużywany |
| F12 | 20A żółty | – | Pompa próżniowa hamulców (jeśli jest na wyposażeniu) |
| F13 | 10A czerwony | – | Moduł sterujący silnika (ECM) |
| F14 | 10A czerwony | – | Moduł sterujący układu napędowego (DTCM)/ Moduł przenoszenia mocy (PTU), jeśli jest na wyposażeniu/ Moduł układu hamulcowego (BSM) |
| F15 | – | – | Nieużywany |
| F 16 | 20A żółty | Układ napędowy | |
| F17 | – | – | Nieużywany |
| F18 | – | 30A różowy | Inteligentny silnik wycieraczek szyby przedniej (WWSM) |
| F19 | – | 40A zielony | rozrusznik |
| F20 | 10A czerwony | – | Sprzęgło sprężarki klimatyzacji |
| F21 | – | – | Nieużywany |
| F22 | 5A jasnobrązowy | wentylator chłodnicy | |
| F23 | 70A jasnobrązowy | – | Moduł kontroli nadwozia (BCM) — moc 2 |
| F23 | 50A czerwony | Moduł stabilności napięcia (VSM) #2 – jeśli jest wyposażony w opcję Engine Stop/Start | |
| F24 | – | – | Nieużywany |
| F25 | 20A żółty | – | Pompa spryskiwacza przedniego |
| F26 | – | – | Nieużywany |
| F27 | – | – | Nieużywany |
| F28 | 15A niebieski | – | Moduł sterowania skrzynią biegów (TCM) |
| F29 | – | – | Nieużywany |
| F30 | 10A czerwony | – | Moduł sterujący silnika (ECM) |
| F31 | – | – | Nieużywany |
| F32 | – | – | Nieużywany |
| F33 | – | – | Nieużywany |
| F34 | – | – | Nieużywany |
| F35 | – | – | Nieużywany |
| F36 | – | – | Nieużywany |
| F37 | – | 50A czerwony | Sterownik wentylatora chłodnicy (PWM) |
| F38 | – | – | Nieużywany |
| F39 | – | 40A zielony | Silnik wentylatora HVAC |
| F40 | – | – | Nieużywany |
| F41 | – | 50A czerwony | Moduł stabilności napięcia nr 1 (VSM), jeśli jest na wyposażeniu/ Opcja rozrusznika silnika |
| F41 | – | 60A żółty | Moduł kontroli nadwozia (BMC) — moc 1 |
| F42 | – | – | Nieużywany |
| F43 | 20A żółty | – | pompa paliwa silnika |
| F44 | – | – | Nieużywany |
| F45 | – | 30A różowy | Moduł drzwi pasażera (PDM), jeśli jest na wyposażeniu |
| F46 | – | 25A czysty | Szyberdach (jeśli jest w wyposażeniu) |
| F47 | – | – | Nieużywany |
| F48 | – | 30A różowy | Moduł drzwi kierowcy (DDM) |
| F49 | – | 30A różowy | Falownik (115 V A/C) – jeśli jest na wyposażeniu |
| F50 | – | – | Nieużywany |
| F51 | – | – | Nieużywany |
| F52 | – | – | Nieużywany |
| F53 | – | 30A różowy | Moduł zaworu i układu hamulcowego |
| F54 | – | 30A różowy | Moduł sterowania nadwozia (BCM) Moc 3 |
| F55 | 10A czerwony | – | Czujniki martwego pola/kompasu/tylnej kamery – jeśli są na wyposażeniu |
| F56 | 15A niebieski | – | Moduł węzła zapłonowego (IGNM) |
| F57 | – | – | Nieużywany |
| F58 | 10A czerwony | – | Moduł klasyfikacji pasażerów/Moduł stabilności napięcia nr 2 (VSM), jeśli jest wyposażony w opcję Stop/Start |
| F59 | – | 30A różowy | Moduł sterujący układu napędowego (DTCM) |
| F60 | 20A żółty | – | Gniazdo zasilania – konsola środkowa |
| F61 | – | – | Nieużywany |
| F62 | – | – | Nieużywany |
| F63 | 20A żółty | – | Ogrzewanie przednich siedzeń (jeśli jest w wyposażeniu) |
| F64 | 20A żółty | – | Podgrzewacz kierownicy (jeśli jest w wyposażeniu) |
| F65 | 10A czerwony | – | Czujnik temperatury w pojeździe – czujnik wilgotności/moduł wspomagający kierowcę (DASM)/wspomaganie parkowania (PAM) – jeśli jest wyposażony w opcję Stop/Start |
| F66 | 15A niebieski | – | Zestaw wskaźników (IPC)/elektroniczna klimatyzacja (ECC) |
| F67 | 10A czerwony | – | Czujnik temperatury w pojeździe — czujnik wilgotności/moduł wspomagania kierowcy (DASM)/wspomaganie parkowania (PAM) — jeśli jest na wyposażeniu |
| F68 | – | – | Nieużywany |
| F69 | 10A czerwony | – | Moduł dźwigni zmiany biegów (GSM)/Aktywna migawka (AGS) – jeśli jest w wyposażeniu |
| F70 | Kawa kairska 5A | – | Inteligentny czujnik akumulatora – jeśli jest na wyposażeniu |
| F71 | 20A żółty | – | Światło prawego reflektora (HID), jeśli jest wyposażone; |
| F72 | 10A czerwony | – | Ogrzewanie lusterek – jeśli jest na wyposażeniu |
| F72 | 20A żółty | – | Światło stopu przyczepy / światła migające – jeśli jest na wyposażeniu |
| F73 | – | – | Nieużywany |
| F74 | – | 30A różowy | tylny odmgławiacz szyby |
| F75 | 20A żółty | – | Zapalniczka |
| F76 | 10A czerwony | – | Lusterka elektryczne – jeśli są na takim wyposażeniu |
| F77 | 10A czerwony | – | Przełącznik portu/pedału hamulca UCI |
| F78 | 10A czerwony | – | Moduł sterujący portu diagnostycznego/kolumny kierownicy (SCCM) |
| F79 | 10A czerwony | – | Zintegrowana wnęka centralna (ICS) — zespół przełączników/moduł przyrządów (IPC) |
| F80 | 20A żółty | – | Radio |
| F81 | 20A żółty | – | Gniazdo zasilania (do wyboru bezpośrednio z akumulatora) |
| F82 | – | – | Nieużywany |
| F83 | – | 20A niebieski | Moduł sterujący silnika (ECM) |
| F84 | – | 40A zielony | Moduł układu hamulcowego (BSM) – pompa silnika – jeśli jest wyposażona w silnik Diesla |
| F84 | – | 30A różowy | Lewy elektryczny hamulec postojowy (EPB) |
| F85 | – | – | Nieużywany |
| F86 | 20A żółty | – | Klakson – jeśli jest wyposażony w opcję Stop/Start |
| F87 | – | – | Nieużywany |
| F88 | 10A czerwony | – | Moduł łagodzenia kolizji (CMM) / lusterko elektrochromatyczne / moduł zasilania szyny (połowa) – jeśli jest w wyposażeniu |
| F89 | 10A czerwony | – | Podnośnik reflektorów – jeśli jest w wyposażeniu |
| F90 | – | – | Nieużywany |
| F91 | – | – | Nieużywany |
| F92 | 20A żółty | – | Gniazdo zasilania (do wyboru RUN/ACC) |
| F93 | – | 40A zielony | Moduł układu hamulcowego (BSM) — pompa główna — jeśli jest na wyposażeniu |
| F94 | – | 30A różowy | Prawy elektryczny hamulec postojowy (EPB) |
| F95 | 10A czerwony | – | Lusterko elektrochromowe/czujnik deszczu/szyberdach – jeśli jest na wyposażeniu |
| F96 | 10A czerwony | – | Kontroler unieruchamiania pasażerów (ORC) |
| F97 | 10A czerwony | – | Kontroler unieruchamiania pasażerów (ORC) |
| F98 | 25A czysty | – | Wzmacniacz audio – jeśli jest na wyposażeniu |
| F99 | – | – | Nieużywany |
| F100 | – | – | Nieużywany |
Przedział pasażerski

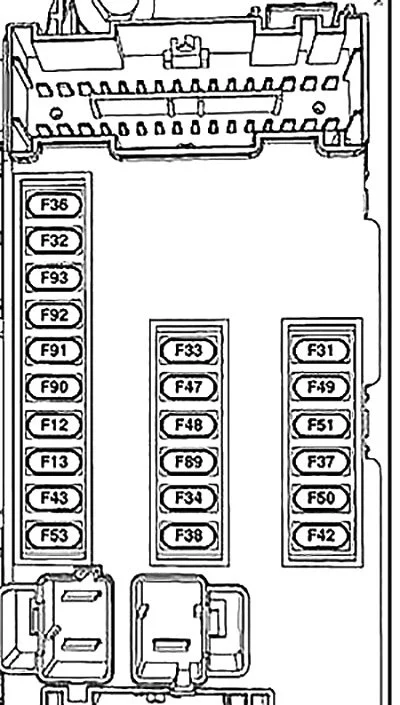

Wewnętrzna tablica bezpieczników znajduje się w lewym przedziale pasażerskim nad deską rozdzielczą.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F13 | 50A niebieski | lewe światło mijania |
| F32 | 10A czerwony | poprzednie oświetlenie |
| F36 | 10A czerwony | Moduł włamania/syreny |
| F37 | 7,5A brązowy | Moduł banku przełączników Aux (ASBM) |
| F38 | 20A żółty | Zamknięte / odblokowane wszystkie drzwi |
| F43 | 20A żółty | Pompa spryskiwacza przedniego |
| F48 | 20A żółty | Klakson |
| F49 | 7,5A brązowy | podparcie lędźwi |
| F51 | 10A czerwony | Przełącznik szyb/lusterek po stronie kierowcy – jeśli jest na wyposażeniu |
| F53 | 7,5 kawa? | Port ICU (USB i AUX) |
| F89 | 5A jasnobrązowy | lampa bagażnika |
| F91 | 5A jasnobrązowy | Lewe światło przeciwmgielne |
| F92 | 5A jasnobrązowy | Prawe światło przeciwmgielne |
| F93 | 5A jasnobrązowy | Prawe światło reflektora |
