W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Epica (V250) z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Znajduje się po lewej stronie na końcu deski rozdzielczej.

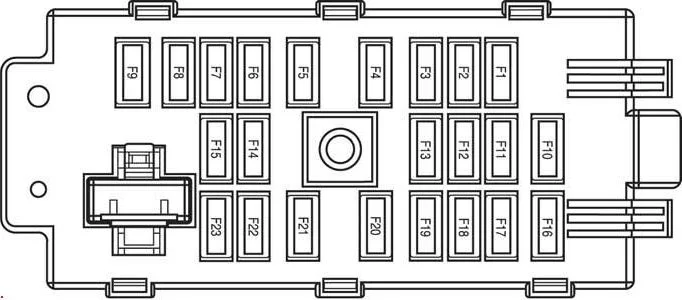

Chevrolet Epica (V250) (2006-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 10 Zestaw wskaźników, wyświetlacz informacyjny, LCM, moduł RKE, TCM, przełącznik PNP
F2 25 Przełącznik wycieraczek i spryskiwaczy, silnik wycieraczek, zespół czujnika deszczu
F3 50 Nieużywany
F4 10 ISU, przekaźnik wentylatora, przełącznik MTC / FATC, siłownik wyboru trybu, siłownik recyrkulacji
Reklama
F5 10 Przednie światło sufitowe / przełącznik szyberdachu, LCM, zegar cyfrowy
F6 10 System audio, moduł nawigacyjny
F7 20 Przełącznik podgrzewanego dywanu — kierowca/pasażer
F8 20 System nagłośnienia
F9 10 Klaster przyrządów, przełącznik MTC / FATC, zegar cyfrowy, wyświetlacz informacyjny, LCM, włożony stacyjka, moduł RKE
F10 10 HR
F11 10 Lampka ostrzegawcza poduszki powietrznej pasażera / pasa bezpieczeństwa, czujnik PPD
F12 10 Zapasowy
F13 10 LCM
F14 20 Dodatkowe gniazdo, zapalniczka
F15 20 Głośnik niskotonowy
F 16 50 Dźwignia zmiany biegów, przełącznik PNP, przełącznik biegu wstecznego, lusterko ECM, przełącznik hamulca, zestaw wskaźników
F17 50 ECM, moduł pompy paliwa, automatyczna skrzynia biegów, czujnik MAF
F18 10 ISU, włącznik wycieraczek i spryskiwaczy
F19 10 Lusterko elektryczne — kierowca/pasażer, przełącznik MTC/FATC
F20 50 Nieużywany
F21 50 Moduł SSPS
F22 50 DLC, przełącznik otwierania bagażnika
F23 30 Elektroniczna jednostka sterująca hamulca
Zobacz także:  Chevrolet Sail (2010-2015) - schematy bezpieczników i przekaźników

Komora silnika

Główna skrzynka bezpieczników w komorze silnika znajduje się obok zbiornika płynu chłodzącego i akumulatora. Zamykany plastikową osłoną.

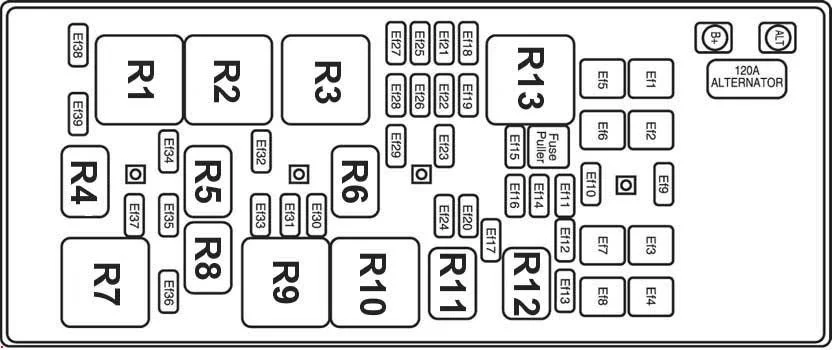

Chevrolet Epica (V250) (2006-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
Reklama
Ef1 30 Przekaźnik wentylatora
Ef2 60 Blok przełączników z wbudowaną logiką
Ef3 60 Elektroniczna jednostka sterująca hamulca
Ef4 30 Blokada zapłonu
Ef5 20 Przełącznik blokady szyb/drzwi kierowcy
Ef6 30
40		 Przekaźnik wysokiej prędkości wentylatora chłodzącego
Ef7 20
40		 Przekaźnik niskiej prędkości wentylatora chłodzącego
Ef8 30 Przełącznik zapłonu, przekaźnik rozrusznika
Ef9 50 Zapasowy
Ef10 10 Zapasowy
Ef11 20 Zapasowy
Ef12 25 Zapasowy
Ef13 30 Zapasowy
Ef14 10 Nieużywany
Ef15 20 Montaż szyberdachu
Reklama
Ef16 50 ECM, złącze przewodu doprowadzającego olej ABS
Ef17 50 Reflektor – lewy / prawy
Ef18 20 Bezpieczny montaż szyb elektrycznych
Ef19 10 Przełącznik wielofunkcyjny
Ef20 10 Reflektor prawy, światło pozycyjne prawe, światło pozycyjne tylne prawe
Ef21 30 LCM
Ef22 25 Skrzynka bezpieczników deski rozdzielczej
Ef23 20 Przełącznik hamulca
Ef24 10 Reflektor – lewy, pozycyjny – lewy, tylny – lewy, oświetlenie tablicy rejestracyjnej
Ef25 30 Przełącznik fotela kierowcy z elektryczną regulacją
Ef26 20 Moduł pompy paliwa
Ef27 50 ECM, główny przekaźnik silnika, automatyczna skrzynia biegów
Ef28 20 Benzyna: Cewki zapłonowe 1 – 6
Olej napędowy: –
Ef29 50 Przekaźnik klaksonowy
Ef30 50 Benzyna: wtryskiwacze 1 – 6, czujnik prędkości pojazdu (VSS), elektrozawór oczyszczania filtra węglowego
Olej napędowy: ECM, VSS, przekaźnik nagrzewnicy PTC-1/2/3
Ef31 20 ECM
Ef32 – –
Ef33 50 Benzyna: elektromagnes EGR, generator, ECM, elektromagnes VIM, czujnik tlenu, czujnik CMP, czujnik MAF, elektromagnes odpowietrznika filtra węglowego
Olej napędowy: siłownik regulacji doładowania, czujnik CMP, siłownik zaworu przepustnicy, solenoid EGR, przekaźnik podgrzewacza paliwa, czujnik WIF, świeca żarowa kontroler
Ef34 50 Przekaźnik przednich świateł przeciwmgielnych
Ef35 10 Reflektor – lewy
Ef36 20 Wzmacniacz
Ef37 10 Reflektor prawy, włącznik wielofunkcyjny
Reklama
Ef38 – –
Ef39 10 Przekaźnik sprężarki klimatyzacji
Przekaźnik
R1 Przekaźnik sterujący wentylatora chłodzącego
R2 Przekaźnik wentylatora chłodzącego — wysoka prędkość
R3 Przekaźnik pompy paliwa
R4 Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji
R5 Przekaźnik przednich świateł przeciwmgielnych
R6 Przekaźnik klaksonowy
R7 Przekaźnik wentylatora chłodzącego — niska prędkość
R8 Przekaźnik świateł mijania
R9 Główny przekaźnik
R10 Przekaźnik rozrusznika
R11 Przekaźnik światła bocznego
R12 Przekaźnik świateł drogowych
R13 Przekaźnik okna zasilania
Zobacz także:  Chevrolet Caprice (1991-1996) - schematy bezpieczników i przekaźników

Dodatkowa skrzynka (Diesel)

Chevrolet Epica (V250) (2006-2013) - schematy bezpieczników i przekaźników
Skrzynka bezpieczników pomocniczych 2 w komorze silnika znajduje się obok deski rozdzielczej.

Chevrolet Epica (V250) (2006-2013) - schematy bezpieczników i przekaźników

Numer Opis
1 Grzałka pomocnicza PTC 3
2 Grzałka pomocnicza PTC 2
3 Grzałka pomocnicza PTC 1
4 Przekaźnik podgrzewacza filtra paliwa
F1 (40A) Grzałka pomocnicza
F2 (40A) Grzałka pomocnicza
F3 (40A) Grzałka pomocnicza
F4 (30A) Grzałka filtra paliwa
F5 (60A) Świece żarowe



Zobacz także:  Chevrolet Cruze J400 (2016-2020) - schematy bezpieczników i przekaźników

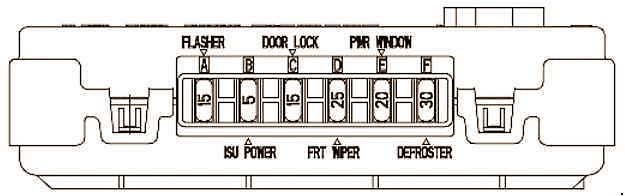

Schemat skrzynki przełączników logicznych Chevrolet Epica (V250) (2006-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
A 50 Przerywacz
B 5 Zintegrowana moc bloku przełączników logicznych
C 50 Zamek od drzwi
Reklama
D 25 Przednia wycieraczka
E 20 Elektryczny regulator okna
