W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Caprice z lat: 1991, 1992, 1993, 1994, 1995, 1996.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Skrzynka bezpieczników tablicy rozdzielczej

Bezpieczniki znajdują się za pokrywą na desce rozdzielczej po stronie kierowcy.

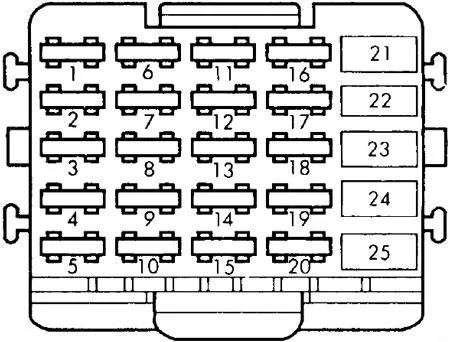

1991-1993

Chevrolet Caprice (1991-1996) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Światło pod maską, antena zasilająca, dostęp bezkluczykowy, światła sufitowe, kompas /podświetlane lusterko, klakson, podświetlany daszek, zamki do drzwi, lusterka elektryczne, zwalnianie tylnej szyby, dźwiękowy system ostrzegawczy
2 15 Dźwiękowy system ostrzegawczy, zapalniczka, tylna wycieraczka, oświetlenie schowka, radio, oświetlenie bagażnika, oświetlenie uchylonej tylnej bramy, zwolnienie bagażnika
3 10 1991: System zapobiegający blokowaniu się hamulców
10 1992-1993: Wzmacniacz Bose
4 25 1991: Wzmacniacz radiowy Bose
10 1992: Elektroniczna klimatyzacja
10 1993 (Sedan): Elektroniczna kontrola poziomu
25 1993 (Wagon): Elektroniczna kontrola poziomu
5 7,5 Oświetlenie panelu przyrządów
6 20 Bezkluczykowy zamek, alternator, ogrzewanie, klimatyzacja, światła do jazdy dziennej
7 30 1991: Elektroniczny silnik dmuchawy klimatyzacji
8 15 Wagon: tylna wycieraczka/podkładka
9 10 Radio
10 25 Wycieraczka/spryskiwacz przedniej szyby, poziom płynu do spryskiwaczy
11 7,5 Wtryskiwacze paliwa
12 10 Dodatkowe nadmuchiwane pasy bezpieczeństwa
13 10 Moduł sygnału prędkości, ECM, elektromagnes EGR, moduł sterowania powietrzem ESC, czyszczenie kanistra, elektronika klastra/wskaźnik ostrzegawczy
14 15 Sentinel, światła parkingowe, boczne, światła do jazdy dziennej, oświetlenie tablicy rejestracyjnej
15 30 Odmgławiacz tylnej szyby
16 7,5 Podgrzewane lusterka
17 15 Dźwiękowy system ostrzegawczy, przełącznik hamulca TCC, lusterko kompasu, dodatkowe nadmuchiwane urządzenie przytrzymujące, wskaźniki/wskaźnik ostrzegawczy, oświetlenie przełącznika reflektorów, odmgławiacz tylnej szyby, ostrzeżenie o płynie, system przeciwblokujący, czujnik zmierzchowy, światła do jazdy dziennej, moduł niskiego poziomu oleju, parkowanie/ Przekaźnik neutralny, czujnik wysokości, przełącznik odpowietrznika zasilania (1991)
18 15 Kierunkowskazy, światła cofania Tempomat
19 20 Światła stopu, światła awaryjne
20 5 ECM, dodatkowe nadmuchiwane urządzenie przytrzymujące
Wyłącznik obwodu
21 30 Bezkluczykowy dostęp, elektryczne zamki do drzwi, elektryczne fotele, przekaźnik blokady tylnej klapy, silnik wentylacji elektrycznej (1991)
22  –
23 30 Zasilanie okna
24  –
25  –
Zobacz także:  Chevrolet Malibu (2008-2012) - schematy bezpieczników i przekaźników

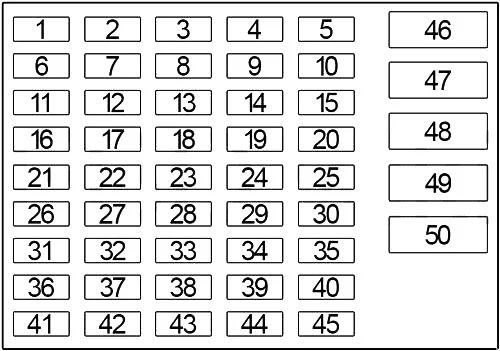

1994-1996

Chevrolet Caprice (1991-1996) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1  –
2  –
3  –
4  –
5  –
6 15 1994: Migacz kierunkowskazów, przełącznik pozycji neutralnej postoju
7 10 1994: Moduł sterujący układu przeciwblokującego (ABS)
10 1995-1996 (policja): projektor HUD, jednostka sterująca noktowizorem, wyświetlacz pomocniczy
8 15 Moduł przełącznika klapy tylnej
9 10 1994: Radio
15 1995-1996: Radio
10 25 Moduł silnika wycieraczek przedniej szyby
11 10 Tylny przekaźnik odmgławiania, poduszka powietrzna, klaster I/P, przełącznik reflektorów
12 10 1994 (Wagon): Automatyczna kontrola poziomu
15 1995-1996: Kierunkowskazy, lampa zapasowa, czujnik położenia PRNDL
13 10 Automatyczne wewnętrzne lusterko wsteczne, moduł dzwonka, przełącznik hamulca tempomatu TCC, czujnik zmierzchowy, światła do jazdy dziennej Kanada), system otwierania pojazdu bez kluczyka
14 10 Klucz dostępu II
15 15 Poduszka powietrzna
16 10 Tempomat
17 20 Sterowanie ogrzewaniem i klimatyzacją
18 10 1995-1996:  Podgrzewanie siedzeń, moduł sterowania wspomaganiem kierownicy
19  –
20 10 Zestaw wskaźników, światła do jazdy dziennej (Kanada)
21 15 1995-1996 (policja): lampa punktowa prawa
22 15 1995-1996 (policja): lampa punktowa lewa
23  –
24 10 Poduszka powietrzna, przekaźnik antykradzieżowy
25  –
26 20 1994: Antena mocy
10 1995-1996 (Policja): Jednostka dachowa z noktowizorem
27 10 1994: Czujnik ciepła, lampa bagażnika
10 1995-1996: Automatyczna kontrola poziomu, lampa bagażnika
28 20 Zapalniczka
29 20 System otwierania pojazdu bezkluczykowego, zwolnienie bagażnika, przełącznik zatrzasku wycieraczki tylnej szyby (Wagon)
30 15 Radio
31 20 Przełącznik reflektorów, Sentinel zmierzchowy, światła do jazdy dziennej (Kanada)
32 25 Klakson
33 10 Moduł dzwonka, ogrzewanie i klimatyzacja, oświetlenie schowka, zestaw wskaźników
34 10 Klucz dostępu II
35 15 Lampa kopułkowa, przednie lampki do czytania, tylne lampki do czytania, automatyczne wewnętrzne lusterko wsteczne, podświetlane lusterko w osłonie przeciwsłonecznej, zamki do drzwi elektrycznych, lampki grzecznościowe w przednich drzwiach, lampki grzecznościowe w tylnych drzwiach, lusterko zasilania Sw. Oświetlenie panelu przyrządów dzięki uprzejmości
36 15 Wagon: tylna wycieraczka
37 20 Migacz ostrzegawczy o zagrożeniu, światła stop
38 30 1995-1996: Sterowanie silnikiem dmuchawy
39 20 1995-1996: Przekaźnik blokady drzwi zasilania
40 20 1995-1996: Podgrzewane siedzenia
41 10 Lampy narożne, lampa obrysowa boczna, lampa postojowa
42 10 Zestaw wskaźników, radio, regulacja jasności, przełącznik ściemniacza reflektorów i lamp na tablicy rozdzielczej, moduł przyciemniania lamp na tablicy rozdzielczej
43 10 Światła licencyjne, tylne światła, światła tylne / stop / kierunkowskazy, lampy obrysowe
44 10 Lusterka zasilające nagrzewnic
45 10 1995-1996 (Policja): Projektor HUD
Wyłącznik obwodu
46 20 1995-1996: Pochylanie fotela elektrycznego, podparcie lędźwiowe, przekaźnik anteny mocy
47 30 Okno zasilania, przełącznik blokady okna zasilania
48 30 1994: Zamki do drzwi, przełącznik foteli elektrycznych, elementy sterujące lędźwiowego fotela pasażera
25 1995-1996: Zamki do drzwi, wyłącznik fotela elektrycznego
49 30 Odmgławiacz tylnej szyby
50  –
Zobacz także:  Chevrolet Colorado (2017) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników komory silnika (1994-1996)

Chevrolet Caprice (1991-1996) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Wtryskiwacz paliwa (2, 3, 5, 8)
2 10 Wtryskiwacz paliwa (1, 4, 6, 7)
3 20 1994: Przekaźnik pompy powietrza pierwotnego, lampa pod maską
25 1995-1996: Przekaźnik pompy powietrza pierwotnego, lampa pod maską
4 10 1994: Wtórny wentylator chłodziwa silnika, generator
15 1995-1996: Automatyczna skrzynia biegów, czujnik masowego przepływu powietrza (MAF), przekaźnik pompy powietrza wtórnego, przekaźnik zaworu sterującego EGR, zawór elektromagnetyczny zaworu upustowego pochłaniacza par paliwa, podgrzewany czujnik tlenu lewy, podgrzewany czujnik tlenu prawy
5 10 Moduł sterowania (PCM), elektroniczny moduł sterowania hamulcem cewki zapłonowej
6 15 Przekaźnik pompy paliwa, pompa paliwa i przełącznik ciśnienia oleju silnikowego Moduł sterujący układu napędowego (PCM)
7 10 Główny wentylator chłodziwa silnika, przekaźnik sprężarki klimatyzacji
8 10 Automatyczna skrzynia biegów, czujnik masowego przepływu powietrza (MAF), przekaźnik pompy powietrza wtórnego, przekaźnik zaworu sterującego EGR, zawór elektromagnetyczny zaworu upustowego pochłaniacza par paliwa, podgrzewany czujnik tlenu lewy, podgrzewany czujnik tlenu prawy
9 25 Sprężarka powietrza z automatyczną kontrolą poziomu (ALC)
10 40 Dodatkowy wentylator chłodziwa silnika
11 40 Główny wentylator chłodziwa silnika
12 60 Blok bezpieczników
13 60 Główny
80 Główny
Przekaźnik
R1 Wentylator chłodziwa
R2 Wentylator chłodziwa
R3 Pompa powietrza
R4 Sprężarka klimatyzacji
R5 Pompa paliwowa
