W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Colorado z lat: 2019, 2020, 2021. Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Colorado z lat: 2019, 2020, 2021.

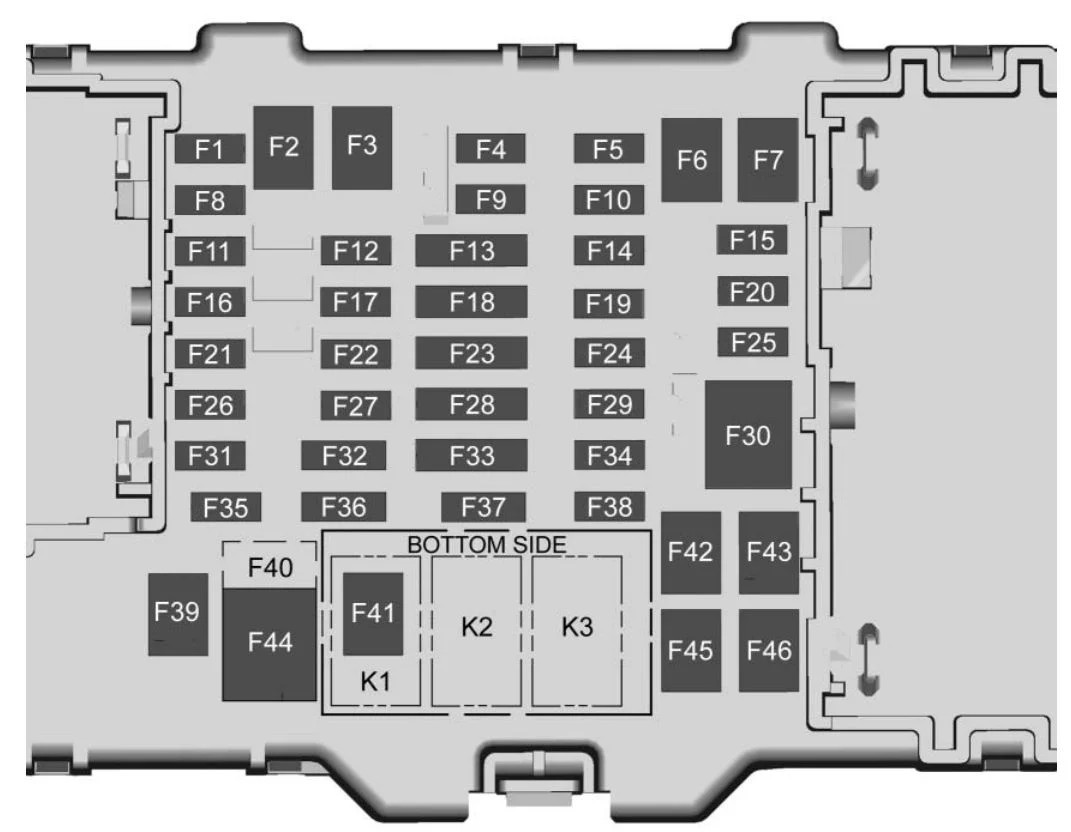

Przedział pasażerski
| Numer | Opis |
|---|---|
| F1 | Sterowanie przekaźnikiem biegu/korby/przełącznik klaksonu/lampy kopułkowe |
| F2 | — |
| F3 | — |
| F4 | Sterowanie na kierownicy |
| F5 | Lewy reflektor mijania/Przednie lewe światło postojowe/Lewy przedni znacznik boczny/Lewy tylny znacznik boczny |
| F6 | — |
| F7 | — |
| F8 | Moduł okna lustrzanego |
| F9 | Zestaw wskaźników tablicy rozdzielczej |
| F10 | — |
| F11 | Zatrzaski do drzwi |
| F12 | — |
| F13 | OnStar/HVAC |
| F14 | Radio/rozrywka |
| F15 | Sterowanie przekaźnikiem akcesoriów RAP/sterowanie dźwigni zmiany biegów/cewka elektromagnetyczna dźwigni zmiany biegów/sterowanie przekaźnikiem wycieraczek/sterowanie przekaźnikiem pompy spryskiwacza/sterowanie przekaźnikiem tylnego odmgławiania |
| F 16 | CGM (moduł bramki komunikacyjnej) |
| F17 | Lewy tylny znacznik boczny/prawe przednie światło skrętu/lewe tylne światło stopu/lewe przednie światło skrętu/prawe tylne światło stopu |
| F18 | Poduszka powietrzna/moduł czujnikowy i diagnostyczny/automatyczny moduł czujnikowy pasażera |
| F19 | — |
| F20 | Wzmacniacz |
| F21 | — |
| F22 | — |
| F23 | Złącze łącza danych/przód USB |
| F24 | 2019: Zapłon HVAC. 2020-2021: Zapłon HVAC / Nagrzewnica pomocnicza |
| F25 | Zatrzask drzwi kierowcy |
| F26 | — |
| F27 | — |
| F28 | Zestaw wskaźników tablicy rozdzielczej i wyświetlacz automatycznego wykrywania |
| F29 | Kamera cofania/moduł sterowania skrzynią rozdzielczą (4WD)/widok z tyłu wewnątrz |
| F30 | — |
| F31 | Kamera przednia/Wspomaganie parkowania tyłem |
| F32 | Podświetlenie przycisków na kierownicy |
| F33 | 2019-2020: Podgrzewana kierownica / Zapasowa 2021: Podgrzewana kierownica / Zapłon modułu bramki komunikacyjnej |
| F34 | 2019: Zapas. 2020-2021: Wentylowane fotele przednie |
| F35 | Park/Reverse/Neutral/Drive/Niski wyświetlacz/Bezprzewodowy moduł ładowania/USB z tyłu |
| F36 | Czujnik zapłonu logiki dyskretnej |
| F37 | — |
| F38 | _ |
| F39 | Dodatkowe gniazdo zasilania 2 |
| F40 | — |
| F41 | Pomocnicze gniazdo zasilania 1/zapalniczka |
| F42 | Lewe okno elektryczne |
| F43 | Fotel kierowcy |
| F44 | Pomocnicze gniazdo zasilania |
| F45 | Prawe okno elektryczne |
| F46 | Fotel pasażera |
| Przekaźniki | |
| K1 | Zachowana moc akcesoriów |
| K2 | Bieg/Korba |
| K3 | — |

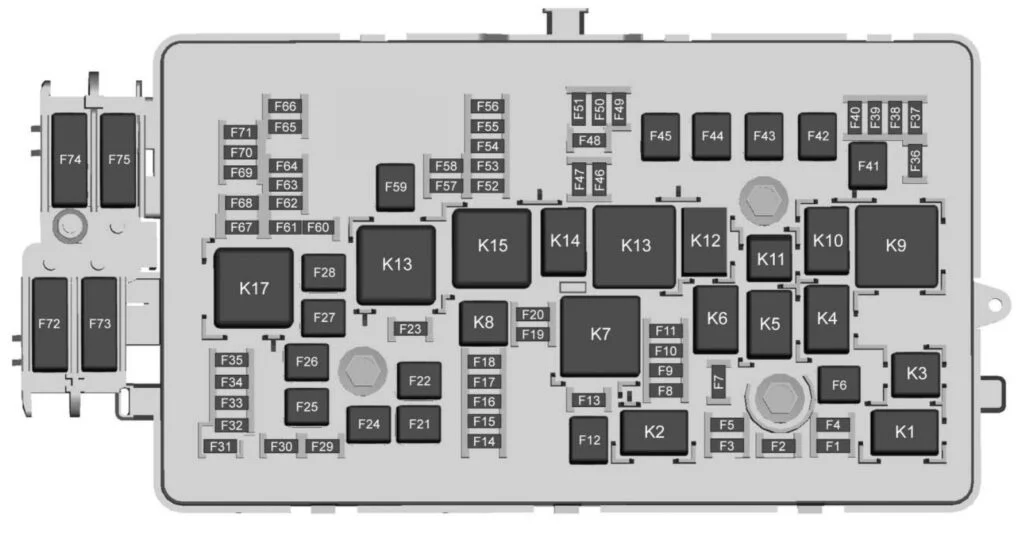

Komora silnika
| Numer | Opis |
|---|---|
| F1 | Moc modułu kontroli trakcji |
| F2 | Moc modułu sterującego silnika |
| F3 | Sprzęgło klimatyzacji |
| F4 | — |
| F5 | Moduł sterujący silnika/Zintegrowany moduł sterujący podwozia/Moduł zasilania pompy paliwa |
| F6 | Wycieraczki |
| F7 | Lampa ładunkowa/Oświetlenie łóżka |
| F8 | Wtryskiwacze paliwa-nawet |
| F9 | Wtryskiwacze paliwa-nieparzyste |
| F10 | Zapłon modułu sterującego silnika 1 |
| F11 | Czujniki tlenu/masowego przepływu powietrza/wilgotności/indukcji temperatury powietrza/ciśnienia wlotowego przepustnicy |
| F12 | Rozrusznik |
| F13 | Moduł kontroli trakcji |
| F14 | — |
| F15 | — |
| F 16 | — |
| F17 | Siłownik przedniej osi |
| F18 | — |
| F19 | Aeroshutter |
| F20 | — |
| F21 | Dmuchawa przednia |
| F22 | Zawory układu przeciwblokującego |
| F23 | — |
| F24 | Przyczepa |
| F25 | Elektroniczne sterowanie skrzynią rozdzielczą |
| F26 | Pompa układu przeciwblokującego |
| F27 | 2019: Moduł sterujący hamulca przyczepy. 2020-2021: Moduł sterujący hamulca przyczepy / okablowanie przyczepy |
| F28 | Odmgławiacz tylnej szyby |
| F29 | — |
| F30 | Podgrzewany fotel kierowcy |
| F31 | — |
| F32 | Podgrzewany fotel pasażera |
| F33 | Prawy reflektor mijania/prawe światło postojowe FRT/prawy przedni znacznik boczny/prawy tylny znacznik boczny |
| F34 | Moduł zasilania pompy paliwa |
| F35 | Zintegrowany moduł sterujący podwozia |
| F36 | Środkowe światło stopu na wysokości |
| F37 | Prawy reflektor świateł drogowych |
| F38 | Lewy reflektor świateł drogowych |
| F39 | Siłowniki tylnej blokady mechanizmu różnicowego |
| F40 | Siłowniki blokady mechanizmu różnicowego z przodu |
| F41 | — |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | Pompa próżniowa |
| F46 | Zapłon modułu sterującego silnika 2 |
| F47 | Blokada fazy w połowie postoju / Aktywne zarządzanie paliwem / Solenoidy oczyszczania oleju i kanistra / Czujnik tlenu / Grzałka termostatu silnika |
| F48 | Światła przeciwmgielne |
| F49 | — |
| F50 | Lampy postojowe przyczepy |
| F51 | Klakson |
| F52 | — |
| F53 | — |
| F54 | — |
| F55 | — |
| F56 | Pompa spryskiwacza |
| F57 | — |
| F58 | — |
| F59 | — |
| F60 | Odmgławiacz lusterek |
| F61 | — |
| F62 | Elektrozawór odpowietrzający kanistra |
| F63 | — |
| F64 | Lampa cofania przyczepy |
| F65 | Lewe światło stopu przyczepy/światła kierunkowskazów |
| F66 | Prawe światło stopu przyczepy/światła kierunkowskazów |
| F67 | Elektryczne wspomaganie kierownicy |
| F68 | — |
| F69 | Kontrola napięcia regulowanego akumulatora |
| F70 | — |
| F71 | — |
| F72 | — |
| F73 | — |
| F74 | Generator |
| F75 | — |
| Przekaźniki | |
| K1 | Sprzęgło klimatyzacji |
| K2 | Rozrusznik |
| K3 | — |
| K4 | Prędkość wycieraczek |
| K5 | Sterowanie wycieraczkami |
| K6 | Lampa ładunkowa/Oświetlenie łóżka |
| K7 | Układ napędowy |
| K8 | — |
| K9 | 2019: Siłowniki tylnej blokady mechanizmu różnicowego. 2020-2021: Siłowniki blokady mechanizmu różnicowego z przodu |
| K10 | 2019: Siłowniki blokady mechanizmu różnicowego z przodu. 2020-2021: Siłowniki tylnego mechanizmu różnicowego |
| K11 | Środkowe światło stopu na wysokości |
| K12 | — |
| K13 | Pompa próżniowa |
| K14 | Lampy postojowe przyczepy |
| K15 | Bieg/Korba |
| K16 | — |
| K17 | Tylne okno/odmgławiacz lusterek |
