W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Colorado z lat: 2022.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

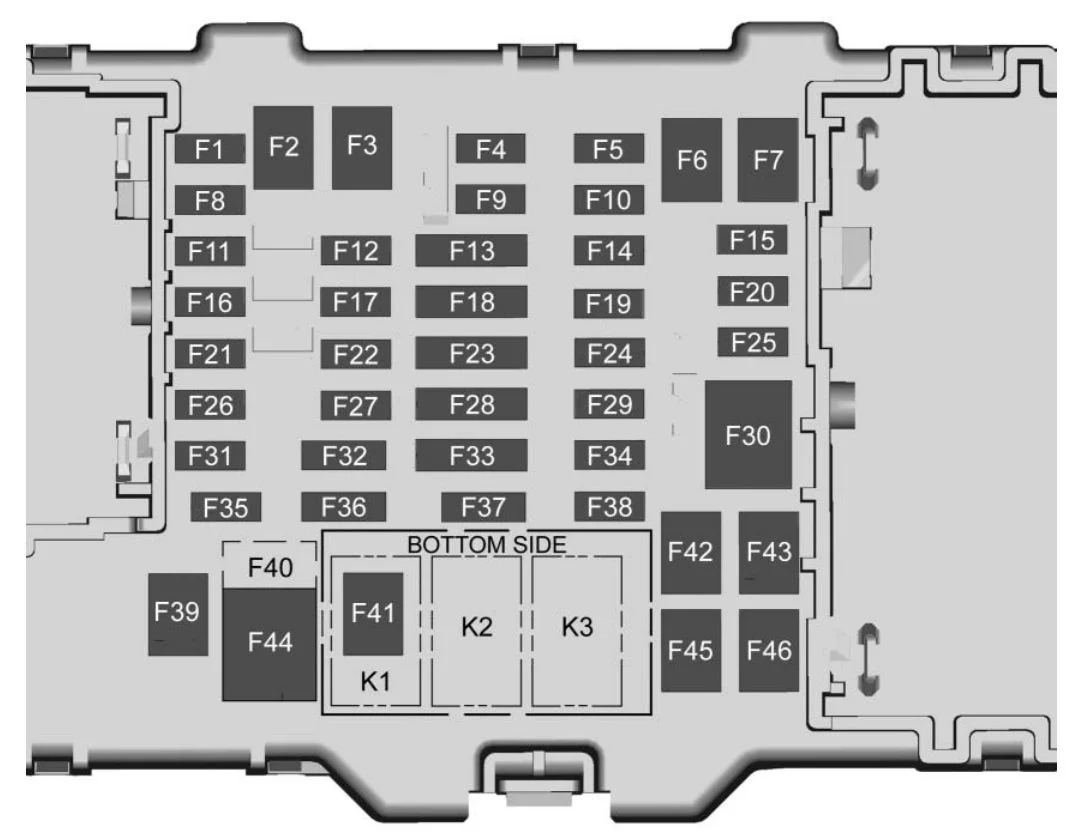

Przedział pasażerski

Chevrolet Colorado (2022) - schematy bezpieczników i przekaźników

Numer Opis
F1 Moduł sterowania nadwozia 1 — sterowanie przyciemnianiem wskaźnika, sterowanie cewką przekaźnika podtrzymania akcesoriów (RAP), napięcie zasilania tylnej lampki rejestracyjnej, sterowanie przekaźnikiem spryskiwaczy przedniej szyby, sterowanie cewką przekaźnika pracy/rozruchu, sterowanie tempomatem/elektronicznym sterowaniem momentem obrotowym/sygnał hamulca sprzęgła przemiennika momentu obrotowego, praca Zapłon 3 Napięcie
F2
F3
F4 Sterowanie na kierownicy
F5 Moduł sterowania nadwozia 2 — sterowanie lampami wewnętrznymi, napięcie akcesoriów (1), sterowanie przekaźnikiem świateł awaryjnych, sterowanie elektromagnesem blokady postojowej, sygnał włączenia hamulca przyczepy
F6
F7
F8 Moduł lusterka bocznego
F9 Klaster tablicy rozdzielczej
F10
F11 Moduł sterowania nadwozia 8 – Sterowanie blokadą siłownika zamka drzwi 2, sterowanie zamkiem drzwi (2), sterowanie odblokowaniem siłownika zamka drzwi
F12
F13 OnStar/HVAC
F14 Radio/system informacyjno-rozrywkowy
F15 Moduł sterowania nadwozia 6 – Sterowanie przyciemnianiem podświetlenia LED, lampy wewnętrzne, Zewnętrzne lampy cofania/parkowania, Napęd bezpośredni, napięcie zasilania cewki przekaźnika lampy stopu
F 16 Moduł bramy komunikacyjnej
F17 Moduł sterowania nadwozia 4 — Napięcie zasilania lewego reflektora świateł mijania, napięcie zasilania prawej lampy postojowej, napięcie zasilania lewego tylnego światła stopu, napięcie zasilania prawego tylnego światła postojowego
F18 Poduszka powietrzna/moduł czujnikowo-diagnostyczny/automatyczny moduł wykrywania pasażerów
F19
F20 Wzmacniacz
F21
F22
F23 Złącze łącza danych/przód USB
F24 Zapłon/ogrzewacz pomocniczy HVAC
F25 Moduł sterowania nadwozia 7 – napięcie zasilania prawego tylnego światła stopu, napięcie zasilania lewego przedniego kierunkowskazu, sterowanie przekaźnikiem świateł postojowych
F26
F27
F28 Zestaw wskaźników tablicy rozdzielczej/wyświetlacz automatycznego wykrywania pasażerów
F29 Kamera cofania/moduł sterowania skrzynią rozdzielczą (4WD)/wewnętrzne lusterko wsteczne
F30
F31 Kamera przednia/Wspomaganie parkowania tyłem
F32 Podświetlenie elementów sterujących na kierownicy
F33 Podgrzewana kierownica/moduł bramki komunikacyjnej Zapłon
F34 Wentylowane fotele przednie
F35 Tryb parkowania/wsteczny/neutralny/jazda/niski wyświetlacz/moduł ładowania bezprzewodowego/tylne złącze USB
F36 Dyskretny logiczny czujnik zapłonu
F37
F38
F39 Dodatkowe gniazdo zasilania 2
F40
F41 Pomocnicze gniazdo zasilania 1/zapalniczka
F42 Lewe okno zasilania
F43 Fotel kierowcy
F44 Pomocnicze gniazdo zasilania
F45 Prawe okno
F46 Fotele pasażerskie z napędem elektrycznym
Przekaźniki
K1 Zachowana moc akcesoriów
K2 Bieg/Korba
K3
Zobacz także:  Chevrolet Camaro (1996-1997) - schematy bezpieczników i przekaźników

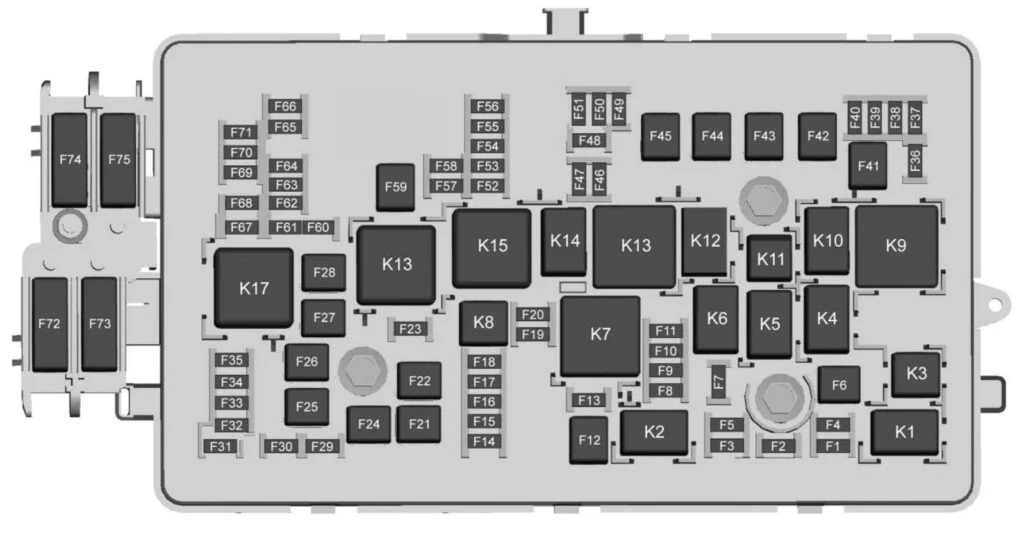

Komora silnika

Chevrolet Colorado (2022) - schematy bezpieczników i przekaźników

Numer Opis
F1 Moc modułu kontroli trakcji
F2 Moc modułu sterującego silnika
F3 Sprzęgło klimatyzacji
F4
F5 Silnik 4 CYL – Moduł sterujący silnika Praca/rozruch/Pompa paliwa Moduł pracy korby
Silnik 6 CYL – Zintegrowany moduł kontroli podwozia Moduł pracy/Rozruch/Moc pompy paliwa Praca korby
F6 Wycieraczki przednie
F7 Lampa ładunkowa / oświetlenie łóżka
F8 Silnik 4 CYL – Zapasowy
silnik 6 CYL – Wtryskiwacze paliwa równe
F9 Silnik 4 CYL – Wtryskiwacze
Silnik 6 CYL – Wtryskiwacze paliwa – Nieparzyste
F10 Zapłon modułu sterującego silnika
F11 Czujniki tlenu/masowego przepływu powietrza/wilgotności/temperatury powietrza indukcyjnego/ciśnienia wlotowego przepustnicy
F12 Rozrusznik
F1B Moduł kontroli trakcji Run/Crank
F14
F15
F 16
F17 Siłownik osi przedniej
F18
F19 Aeroshutter
F20
F21 Dmuchawa przednia
F22 Zawory układu przeciwblokującego
F23
F24 Przyczepa
F25 Elektroniczne sterowanie skrzynią rozdzielczą
F26 Pompa układu przeciwblokującego
F27 Moduł sterujący hamulca przyczepy
F28 Odmgławiacz tylnej szyby
F29
F30 Podgrzewany fotel kierowcy
F31
F32 Podgrzewany fotel pasażera
F33 Moduł sterowania nadwozia 3 — napięcie zasilania prawego reflektora świateł mijania, napięcie zasilania prawego przedniego kierunkowskazu, napięcie zasilania lewego światła postojowego, napięcie zasilania lewego tylnego światła postojowego
F34 Moduł zasilania pompy paliwa
F35 Silnik 4 CYL – nie używany
Silnik 6 CYL – Zintegrowany moduł sterowania podwoziem
F36 Środkowa wysoka lampa stopu
F37 Prawy reflektor świateł drogowych
F38 Lewy reflektor świateł drogowych
F39 Silnik 4 CYL – nie używany
Silnik 6 CYL – nie używany
Silnik 6 CYL BISON – Tylne siłowniki blokady mechanizmu różnicowego
F40 Silnik 4 CYL – nie używany
Silnik 6 CYL – nie używany
Silnik 6 CYL BISON – Przednie siłowniki blokady mechanizmu różnicowego
F41
F42
F43 Silnik 4 CYL – Wentylator chłodzący
Silnik 6 CYL – Nieużywany
F44
F45 Silnik 4 CYL – Nie używany
Silnik 6 CYL – Hamulcowa pompa próżniowa
F46 Silnik 4 CYL – Nie używany
Silnik 6 CYL – Moduł sterujący silnika 2
F47 Blokada fazy środkowego parkowania/Aktywne zarządzanie paliwem/Elektromagnes(y) oczyszczania oleju i kanistra/Czujnik tlenu
F48 Światła przeciwmgielne
F49
F50 Lampa postojowa przyczepy
F51 Klakson
F52
F5B
F54
F55
F56 Pompa spryskiwacza
F57
F58
F59
F60 Lustro odmgławiacz
F61
F62 Elektrozawór odpowietrzający kanistra
F6B
F64 Lampy cofania przyczepy
F65 Lewe światło stopu przyczepy/światło kierunkowskazu
F66 Prawe światło stopu przyczepy/światło kierunkowskazu
F67 Elektryczne wspomaganie kierownicy
F68
F69 Regulowana kontrola napięcia akumulatora
F70
F71
F72
F73
F74 Generator
F75
Przekaźniki
K1 Sprzęgło klimatyzacji
K2 Rozrusznik
KB
K4 Prędkość wycieraczek
K5 Sterowanie wycieraczkami
K6 Lampa ładunkowa / oświetlenie łóżka
K7 Układ napędowy
K8
K9 Silnik 4 CYL – nie używany
Silnik 6 CYL – nie używany
Silnik 6 CYL BISON – Przednie siłowniki blokady mechanizmu różnicowego
K10 Silnik 4 CYL – nie używany
Silnik 6 CYL – nie używany
Silnik 6 CYL BISON – Przednie siłowniki blokady mechanizmu różnicowego
K11 Środkowa wysoka lampa stopu
K12
K13 Silnik 4 CYL – Nie używany
Silnik 6 CYL – Hamulcowa pompa próżniowa
K14 Lampy do parkowania przyczep
K15 Bieg/Korba
K16
K17 Tylne okno/lusterko – odmgławiacz
