W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Colorado z lat: 2017.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

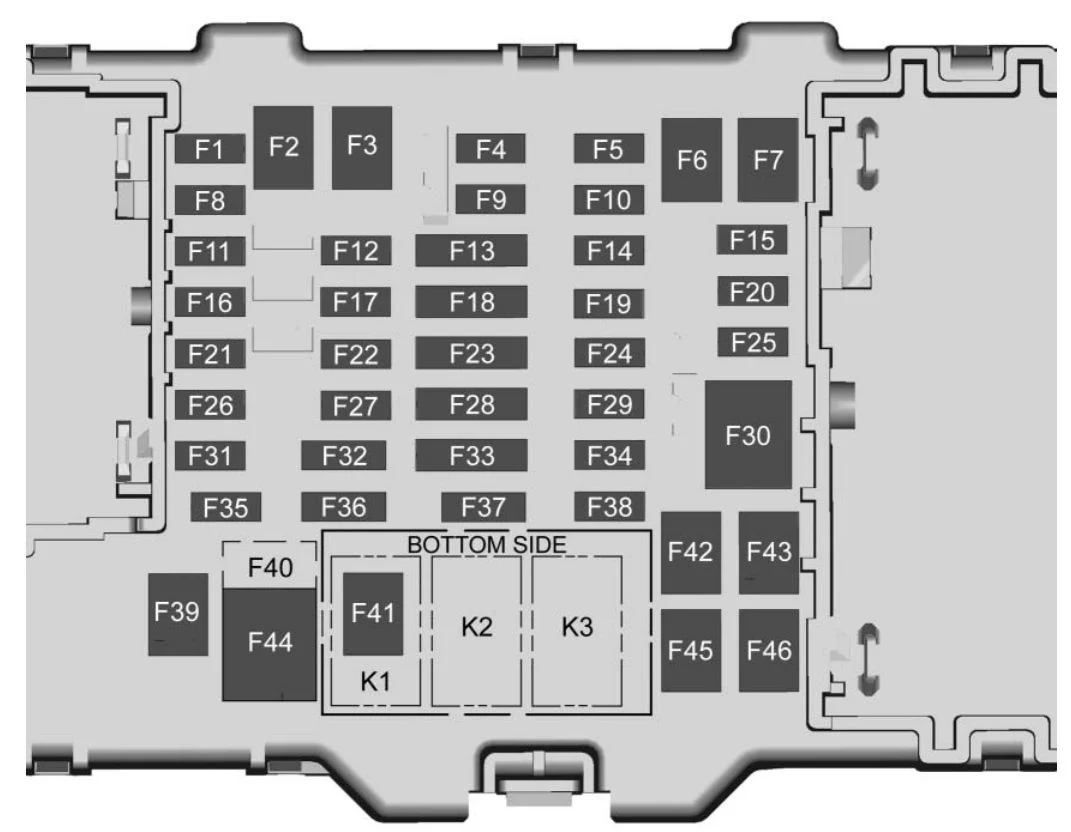

Przedział pasażerski
| Numer | Opis |
|---|---|
| Bezpieczniki | |
| F1 | Moduł sterowania nadwozia 1 |
| F2 | — |
| F3 | — |
| F4 | Sterowanie na kierownicy |
| F5 | Moduł sterowania nadwozia 2 |
| F6 | — |
| F7 | — |
| F8 | Moduł lusterka bocznego |
| F9 | Klaster instrumentów |
| F10 | — |
| F11 | Moduł sterowania nadwozia 8 |
| F12 | — |
| F13 | OnStar/HVAC |
| F14 | Radio/HMI |
| F15 | Moduł sterowania nadwozia 6 |
| F 16 | Moduł bramy komunikacyjnej |
| F17 | Moduł sterowania nadwozia 4 |
| F19 | — |
| F20 | Wzmacniacz (jeśli jest w wyposażeniu) |
| F21 | — |
| F22 | — |
| F23 | Złącze łącza danych/USB |
| F24 | Zapłon HVAC |
| F25 | Moduł sterowania nadwozia 7 |
| F26 | — |
| F27 | — |
| F28 | Panel przyrządów/moduł czujnikowo-diagnostyczny/zapłon |
| F29 | Różne Zapłon |
| F30 | — |
| F31 | Przednia kamera |
| F32 | Podświetlenie przycisków na kierownicy |
| F33 | Podgrzewana kierownica |
| F34 | Wentylowane fotele przednie |
| F35 | Moduł skrzyni biegów Park/Reverse/Neutral/Drive/Low/Bezprzewodowy |
| F36 | Dyskretny logiczny czujnik zapłonu |
| F37 | — |
| F38 | — |
| F39 | Dodatkowe gniazdo zasilania 2 |
| F40 | Pomocnicze gniazdo zasilania |
| F41 | Pomocnicze gniazdo zasilania 1/zapalniczka |
| F42 | Lewe okno elektryczne |
| F43 | Fotel kierowcy |
| F44 | — |
| F45 | Prawe okno elektryczne |
| F46 | Fotel pasażera |
| Mikroprzekaźnik | |
| K1 | Zachowana moc akcesoriów |
| K2 | Bieg/Korba |

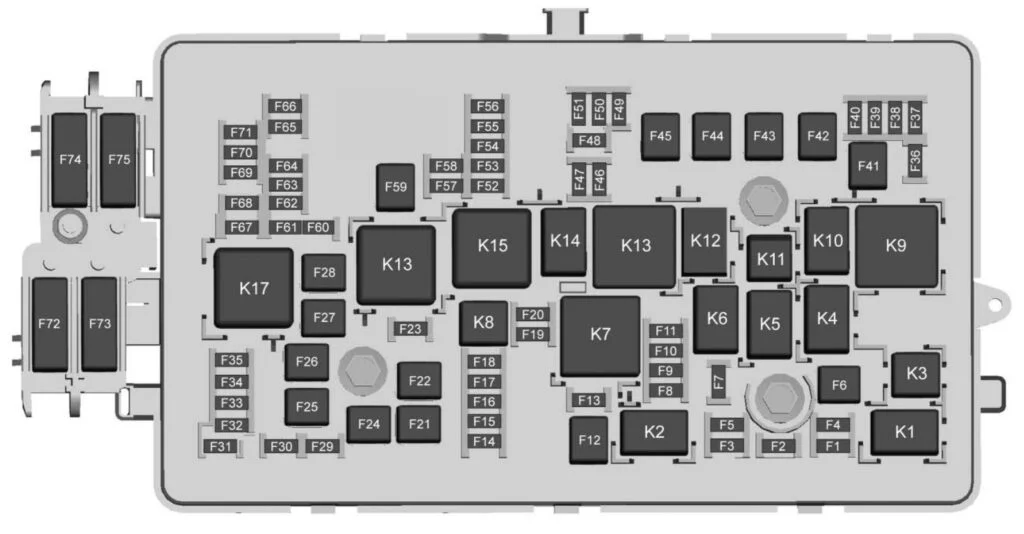

Komora silnika
| Numer | Opis |
|---|---|
| Mini bezpieczniki (2 pin) | |
| F01 | Moc modułu kontroli trakcji |
| F02 | Moc modułu sterującego silnika |
| F03 | Sprzęgło klimatyzacji |
| F04 | — |
| F05 | Moduł sterujący silnika/Zintegrowany moduł sterujący podwozia/Moduł zasilania pompy paliwa |
| F06 | Wycieraczki |
| F07 | Lampa ładunkowa/Oświetlenie łóżka (jeśli jest w wyposażeniu) |
| F08 | Wtryskiwacze paliwa – parzyste |
| F09 | Wtryskiwacze paliwa – nieparzyste |
| F10 | Moduł sterujący silnika 1 |
| F11 | Różne 1 / Zapłon |
| F12 | Rozrusznik |
| F13 | Moduł kontroli trakcji |
| F14 | — |
| F15 | — |
| F 16 | — |
| F17 | Siłownik osi przedniej |
| F18 | — |
| F19 | Aeroshutter |
| F20 | — |
| F21 | Dmuchawa przednia |
| F22 | Zawory układu przeciwblokującego |
| F23 | — |
| F24 | Przyczepa |
| F25 | Elektroniczne sterowanie skrzynią rozdzielczą |
| F26 | Pompa układu przeciwblokującego |
| F27 | Moduł sterujący hamulca przyczepy |
| F28 | Odmgławiacz tylnej szyby |
| F29 | — |
| F30 | Podgrzewany fotel kierowcy |
| F31 | — |
| F32 | Podgrzewany fotel pasażera |
| F33 | Moduł sterowania nadwozia 3 |
| F34 | Moduł sterujący układu paliwowego |
| F35 | Zintegrowany moduł sterujący podwozia (jeśli jest w wyposażeniu) |
| F36 | Środkowe światło stopu na wysokości |
| F37 | Prawy reflektor świateł drogowych |
| F38 | Lewy reflektor świateł drogowych |
| F39 | — |
| F40 | — |
| F41 | — |
| F42 | — |
| F43 | Wentylator chłodzący |
| F44 | Pompa próżniowa |
| F45 | — |
| F46 | Moduł sterujący silnika 2 |
| F47 | Różne 2/zapłon |
| F48 | Lampy przeciwmgielne (jeśli są) |
| F49 | — |
| F50 | Lampy przyczepy do parkowania |
| F51 | Klakson |
| F52 | — |
| F53 | — |
| F54 | — |
| F55 | — |
| F56 | Pompa spryskiwacza |
| F57 | — |
| F58 | — |
| F60 | Odmgławiacz lusterek |
| F61 | — |
| F62 | Elektrozawór odpowietrzający kanistra |
| F63 | — |
| F64 | Lampa cofania przyczepy |
| F65 | Lewe światło stopu przyczepy/światła kierunkowskazów |
| F66 | Prawe światło stopu przyczepy/światła kierunkowskazów |
| F67 | Elektryczne wspomaganie kierownicy |
| F68 | — |
| F69 | Regulowana kontrola napięcia akumulatora |
| F70 | — |
| F71 | — |
| F72 | — |
| F73 | — |
| F74 | Generator |
| F75 | — |
| Przekaźniki | |
| K1 | Sprzęgło klimatyzacji |
| K2 | Rozrusznik |
| K3 | — |
| K4 | Prędkość wycieraczek |
| K5 | Sterowanie wycieraczkami |
| K6 | Lampa ładunkowa/Oświetlenie łóżka (jeśli jest w wyposażeniu) |
| K7 | Układ napędowy |
| K8 | — |
| K9 | — |
| K10 | — |
| K11 | Środkowe światło stopu na wysokości |
| K12 | Pompa próżniowa |
| K13 | Pompa próżniowa |
| K14 | Lampy postojowe przyczepy |
| K15 | Bieg/Korba |
| K16 | — |
| K17 | Odmgławiacz tylnej szyby |
