W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Colorado z lat: 2013, 2014, 2015, 2016.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

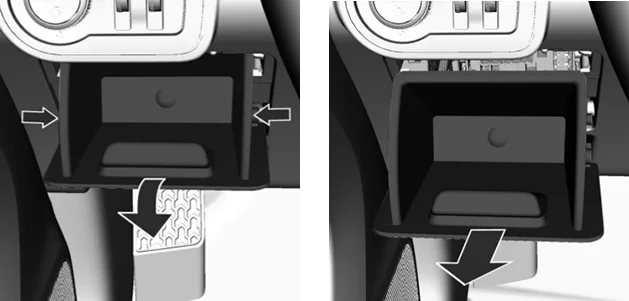

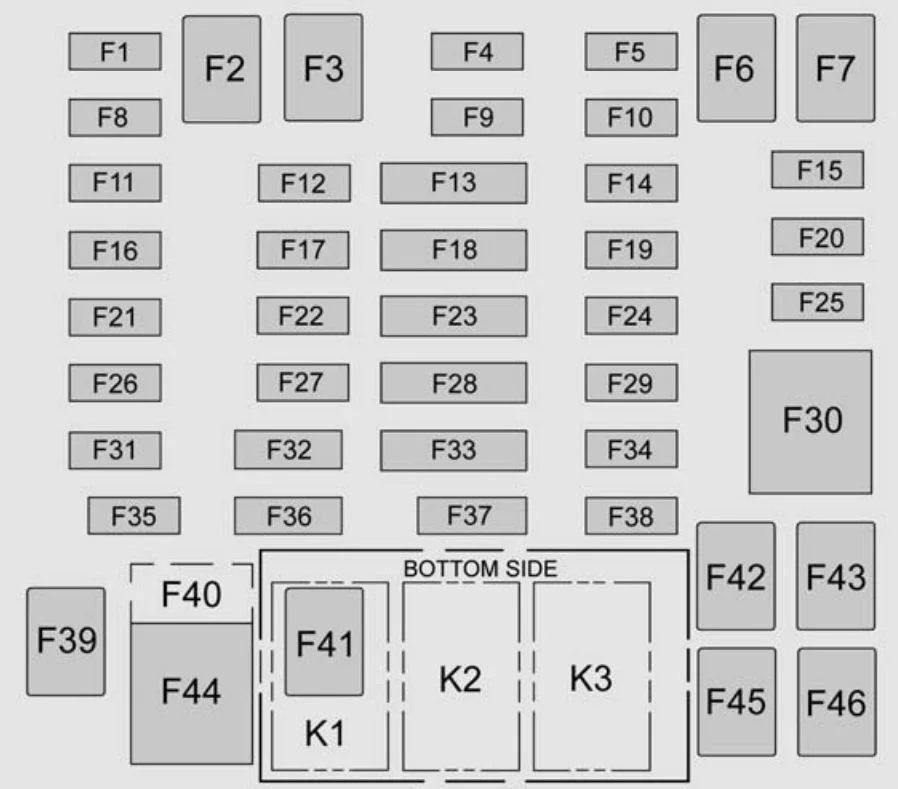

Przedział pasażerski
| Numer | Opis |
|---|---|
| Mikrobezpiecznik (2-stykowy) | |
| F01 | Moduł sterowania nadwozia 1 |
| F04 | Sterowanie na kierownicy |
| F05 | Moduł sterowania nadwozia 2 |
| F08 | Moduł okna lustrzanego |
| F09 | Klaster instrumentów |
| F10 | Nieużywany |
| F11 | Moduł sterowania nadwozia 8 |
| F12 | Nieużywany |
| F14 | Radio/HMI |
| F15 | Moduł sterowania nadwozia 6 |
| F 16 | Nieużywany |
| F17 | Moduł sterowania nadwozia 4 |
| F19 | Nieużywany |
| F20 | Wzmacniacz (jeśli jest w wyposażeniu) |
| F21 | Nieużywany |
| F22 | Nieużywany |
| F24 | Zapłon ogrzewania, wentylacji i klimatyzacji |
| F25 | Moduł sterowania nadwozia 7 |
| F26 | Nieużywany |
| F27 | Nieużywany |
| F29 | Różne, Zapłon |
| F31 | Przednia kamera |
| F32 | Podświetlenie elementów sterujących na kierownicy |
| F34 | Nieużywany |
| F35 | Parkowanie, bieg wsteczny, neutralny, jazda, niski |
| F36 | Dyskretny logiczny czujnik zapłonu |
| F38 | Nieużywany |
| Mikrobezpiecznik (3-stykowy) | |
| F13 | OnStar/ogrzewanie, wentylacja i klimatyzacja |
| F18 | Poduszka powietrzna |
| F23 | Złącze łącza danych/USDB |
| F28 | Panel przyrządów/ moduł czujnikowo-diagnostyczny Zapłon |
| F33 | Nieużywany |
| Bezpiecznik Micro J-Case | |
| F02 | Nieużywany |
| F03 | Nieużywany |
| F06 | Nieużywany |
| F07 | Nieużywany |
| F39 | Dodatkowe gniazdo zasilania 2 |
| F41 | Pomocnicze gniazdo zasilania 1/zapalniczka |
| F42 | Lewe okno zasilania |
| F43 | Fotel kierowcy |
| F45 | Prawe okno |
| F46 | Fotel pasażera |
| Bezpiecznik J-Case | |
| F30 | Nieużywany |
| F40 | Pomocnicze gniazdo zasilania |
| F44 | Pomocnicze gniazdo zasilania |
| Mini bezpiecznik (2 piny) | |
| F37 | Nieużywany |
| Mikroprzekaźnik | |
| K1 | Zachowane zasilanie akcesoriów/akcesoria |
| K2 | Bieg/Korba |

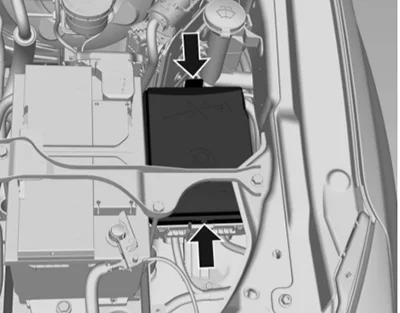

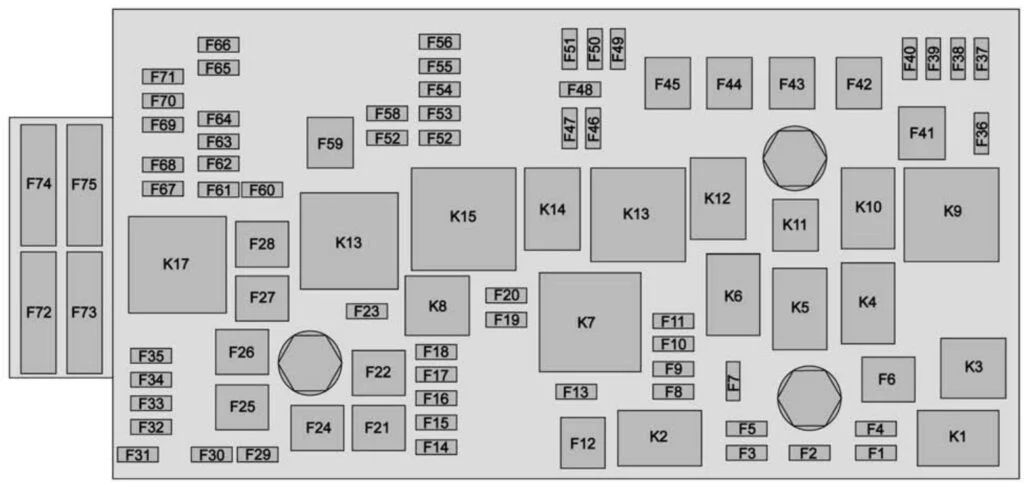

Komora silnika
| Numer | Opis |
|---|---|
| Mini bezpieczniki (2 pin) | |
| F01 | Moc modułu kontroli trakcji |
| F02 | Moc modułu sterującego silnika |
| F03 | Sprzęgło sprężarki klimatyzacji |
| F04 | Nieużywany |
| F05 | Zapłon modułu paliwowego |
| F07 | Lampa ładunkowa |
| F08 | Wtryskiwacze paliwa – parzyste |
| F09 | Wtryskiwacze paliwa – nieparzyste |
| F10 | Moduł sterujący silnika |
| F11 | Różne 1 Zapłon |
| F13 | Moduł kontroli trakcji |
| F14 | Nieużywany |
| F15 | Nieużywany |
| F 16 | Nieużywany |
| F17 | Siłownik osi przedniej |
| F18 | Nieużywany |
| F19 | Aeroshutter |
| F20 | Nieużywany |
| F23 | Nieużywany |
| F29 | Nieużywany |
| F30 | Moc podgrzewanego siedzenia 1 |
| F31 | Nieużywany |
| F32 | Moc podgrzewanego siedzenia 2 |
| F33 | Moduł sterowania nadwozia 3 |
| F34 | Moduł sterujący układu paliwowego |
| F35 | Nieużywany |
| F36 | Środkowa wysoka lampa stopu |
| F37 | Prawy reflektor świateł drogowych |
| F38 | Lewy reflektor świateł drogowych |
| F39 | Nieużywany |
| F40 | Nieużywany |
| F46 | Nieużywany |
| F47 | Różne 2 Zapłon |
| F48 | Lampy przeciwmgielne (jeśli są) |
| F49 | Nieużywany |
| F50 | Lampy do parkowania przyczep |
| F51 | Klakson |
| F52 | Nieużywany |
| F53 | Nieużywany |
| F54 | Nieużywany |
| F55 | Nieużywany |
| F56 | Pompa spryskiwacza |
| F57 | Nieużywany |
| F58 | Nieużywany |
| F60 | Odmgławiacz lusterek |
| F61 | Nieużywany |
| F62 | Elektrozawór odpowietrzający kanistra |
| F63 | Nieużywany |
| F64 | Lampa cofania przyczepy |
| F65 | Lewe światła stopu / skrętu przyczepy |
| F66 | Prawe lampy stopu / skrętu przyczepy |
| F67 | Elektryczne wspomaganie kierownicy |
| F68 | Nieużywany |
| F69 | Regulowana kontrola napięcia akumulatora |
| F70 | Nieużywany |
| F71 | Nieużywany |
| Bezpieczniki typu J (niskoprofilowe) | |
| F06 | Wycieraczki |
| F12 | Rozrusznik |
| F21 | Dmuchawa przednia |
| F22 | Zawory układu przeciwblokującego |
| F24 | Przyczepa |
| F25 | Elektroniczne sterowanie skrzynią rozdzielczą |
| F26 | Pompa układu przeciwblokującego |
| F27 | Moduł sterujący hamulca przyczepy |
| F28 | Odmgławiacz tylnej szyby |
| F41 | Nieużywany |
| F42 | Nieużywany |
| F43 | Wentylator chłodzący |
| F44 | Nieużywany |
| F45 | Pompa próżniowa hamulca |
| F59 | Nieużywany |
| Bezpieczniki Midi | |
| F72 | Nieużywany |
| F73 | Nieużywany |
| F74 | Generator |
| F75 | Nieużywany |
| Mikroprzekaźniki | |
| K01 | Sprzęgło sprężarki klimatyzacji |
| K02 | Rozrusznik |
| K03 | Nieużywany |
| K04 | Prędkość wycieraczek |
| K05 | Sterowanie wycieraczkami |
| K06 | Lampa ładunkowa |
| K08 | Nieużywany |
| K09 | Nieużywany |
| K10 | Nieużywany |
| K11 | Środkowa wysoka lampa stopu |
| K12 | Nieużywany |
| K13 | Pompa próżniowa |
| K14 | Lampy parkowania |
| Mini przekaźniki | |
| K07 | Układ napędowy |
| K15 | Bieg/Korba |
| K17 | Odmgławiacz tylnej szyby |
| Przekaźnik półprzewodnikowy | |
| K16 | Nieużywany |
