Chevrolet Spark M200, M250 (2005-2009) – schematy bezpieczników i przekaźników
Rocznik 2005-2009
Zaktualizowano 24.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Spark M200, M250 z lat: 2005, 2006, 2007, 2008, 2009.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

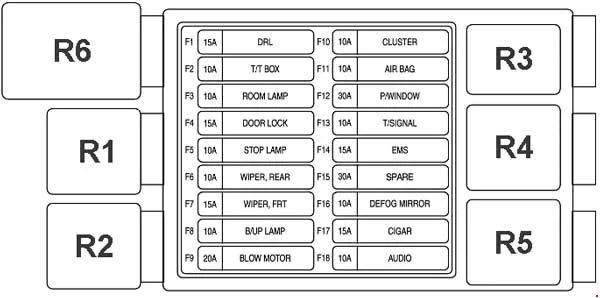

Skrzynka bezpieczników tablicy rozdzielczej
Znajduje się pod deską rozdzielczą po lewej stronie kierownicy.
| Numer | Opis | Ampery [A] |
|---|---|---|
| F1 | Przekaźnik DRL, moduł DRL | 15 |
| F2 | DLC, Cluster, Tell Tale Box, Immobilizer | 10 |
| F3 | Audio, oszczędzanie baterii, lampa wewnętrzna pojazdu, lampa tylnej klapy | 10 |
| F4 | Przekaźnik CDL, przełącznik centralnego zamka drzwi, jednostka sterująca antykradzieżowa | 15 |
| F5 | Wyłącznik lampy stopu | 10 |
| F10 | Klaster, Tell Tale Box, lampa stop, oszczędzanie akumulatora, jednostka sterująca antykradzieżowa, przełącznik O/D | 10 |
| F11 | SDM | 10 |
| F12 | Przełącznik zasilanie okien przednich | 30 |
| F13 | Przełącznik świateł awaryjnych, przekaźnik brzęczyka nadmiernej prędkości, moduł DRL | 10 |
| F14 | Blok bezpieczników silnika | 15 |
| F6 | Przełącznik wycieraczek, silnik tylnej wycieraczki, przekaźnik odszraniacza, przełącznik odszraniania | 10 |
| F7 | Przełącznik wycieraczek, przekaźnik wycieraczek | 15 |
| F8 | Przełącznik TR (A/T), przełącznik świateł cofania (M/T) | 10 |
| F9 | Przełącznik dmuchawy | 20 |
| F 16 | Elektryczne OSRVM | 10 |
| F17 | Zapalniczka | 15 |
| F18 | Audio | 10 |
| Przekaźniki | ||
| R1 | Przekaźnik tylnego światła przeciwmgielnego / brzęczyk ostrzegawczy nadmiernej prędkości | |
| R2 | Przekaźnik DRL – światła do jazdy dziennej | |
| R3 | Przekaźnik odmgławiania | |
| R4 | Przekaźnik wycieraczek | |
| R5 | Jednostka migacza | |
| R6 | Program oszczędzający akumulatora |

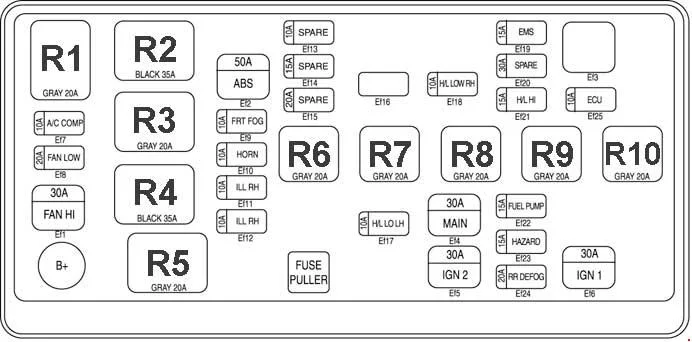

Skrzynka bezpieczników w komorze silnika
| Numer | Opis | Ampery [A] |
|---|---|---|
| Ef1 | Przekaźnik wysokiej temperatury wentylatora chłodzącego | 30 |
| Ef2 | EBCM | 50 |
| Ef4 | Blok bezpieczników I/P (F1~F5) | 30 |
| Ef5 | Stacyjka | 30 |
| Ef6 | Stacyjka | 30 |
| Ef7 | Przekaźnik sprężarki klimatyzacji | 10 |
| Ef8 | Przekaźnik niskiego poziomu wentylatora chłodzącego | 20 |
| Ef9 | Przekaźnik przednich świateł przeciwmgielnych | 10 |
| Ef10 | Klakson, przekaźnik klaksonu | 10 |
| Ef21 | Przekaźnik lampy świateł drogowych | 15 |
| Ef22 | Przekaźnik pompy paliwa | 15 |
| Ef23 | Przełącznik świateł awaryjnych | 15 |
| Ef24 | Przekaźnik odmgławiania | 20 |
| Ef25 | TCM, ECM | 10 |
| Ef11 | Lampa tylna, audio, włącznik świateł awaryjnych, włącznik przeciwmgielny, włącznik klimatyzacji, zespół podświetlenia dźwigni zmiany biegów (A/T), przełącznik poziomowania reflektorów, moduł DRL, przekaźnik DRL, lampa pozycyjna i HLLD | 10 |
| Ef12 | Moduł DRL, lampa tylna, lampa pozycyjna i HLLD | 10 |
| Ef17 | Reflektor LOW, ECM, przekaźnik tylnego światła przeciwmgielnego, moduł DRL, przełącznik poziomowania reflektora | 10 |
| Ef18 | Lampa czołowa NISKA | 10 |
| Ef19 | System EI (Sirius D32), ECM, wtryskiwacz, czujnik nierównej drogi, EEGR, HO2S, czujnik CMP, elektromagnes oczyszczania kanistra | 15 |
| Przekaźniki | ||
| R1 | Przekaźnik sprężarki klimatyzacji | |
| R2 | Główny przekaźnik | |
| R3 | Przekaźnik niskiej prędkości wentylatora chłodzącego | |
| R4 | Przekaźnik wysokiej prędkości wentylatora chłodzącego | |
| R5 | Przekaźnik oświetlenia | |
| R6 | Przekaźnik lampy przeciwmgielnej FRT | |
| R7 | Przekaźnik klaksonowy | |
| R8 | Przekaźnik niskiego poziomu H/L | |
| R9 | Przekaźnik wycieraczek | |
| R10 | Przekaźnik pompy paliwa |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
