W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW Z3 z lat: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

BMW Z3 to kompaktowy roadster, który był produkowany w latach 1995-2002. Oto kilka kluczowych informacji na temat BMW Z3:

  1. Design: BMW Z3 wyróżnia się sportowym i charakterystycznym wyglądem roadstera. Posiadał zaokrągloną sylwetkę, niski profil i dwie mocno zarysowane krawędzie biegnące wzdłuż karoserii. Z3 był dostępny w wersji z otwartym dachem, co podkreślało jego sportowy charakter.
  2. Silniki: Z3 oferował różne opcje silnikowe, zarówno benzynowe, jak i wysokoprężne. W zależności od roku produkcji i wersji, dostępne były różne pojemności i moc silników. Opcje silnikowe obejmowały czterocylindrowe i sześciocylindrowe jednostki napędowe.
  3. Wyposażenie i wnętrze: BMW Z3 było dobrze wyposażone jak na swoje czasy. W zależności od wersji i opcji dodatkowych, samochód oferował m.in. skórzaną tapicerkę, klimatyzację, system audio, elektrycznie regulowane fotele oraz wiele innych funkcji, które zwiększały komfort podróży.
  4. Jazda i osiągi: BMW Z3 charakteryzowało się dynamicznym prowadzeniem i przyjemnością z jazdy. Niska pozycja siedzenia, dobrze zestrojone zawieszenie i precyzyjne układy kierownicze sprawiały, że Z3 był przyjemny do prowadzenia zarówno na krętych drogach, jak i na autostradach. Silniki o różnych mocach zapewniały odpowiednie osiągi, a niska masa samochodu przyczyniała się do dynamicznych przyspieszeń.
  5. Wersje specjalne: W trakcie produkcji BMW Z3 wprowadziło różne wersje specjalne i limitowane. Jednym z przykładów jest M Roadster, który był wersją wyposażoną w silnik z M3, co zapewniało jeszcze większą moc i osiągi.

BMW Z3 zdobyło popularność dzięki swojemu sportowemu wyglądowi, dynamicznej jazdzie i otwartemu doznaniu jazdy roadsterem. Jest to samochód, który zachwycał swoim stylem i przyjemnością z prowadzenia.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  BMW 7 F01-F02 (2008-2015) - schematy bezpieczników i przekaźników

BMW Z3 (1995-2002) - schematy bezpieczników i przekaźników.

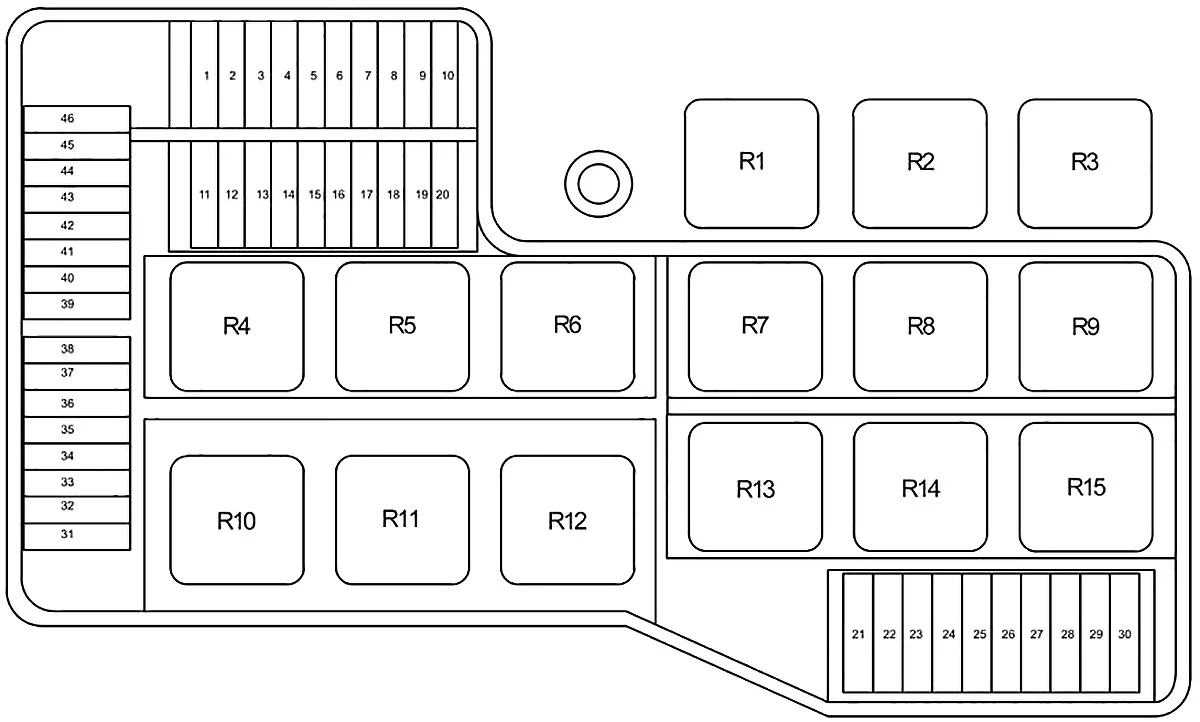

Przednia skrzynka rozdzielcza zasilania

BMW Z3 (1995-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1
2
3
4
5 5 1995-1999: Przekaźnik klaksonowy
15 1999-2002: Przekaźnik klaksonowy
6 5 Oświetlenie lusterka do makijażu po stronie kierowcy
Oświetlenie lusterka do makijażu, strona pasażera
Cabrio soft top jednostka sterująca, miękki dach
7 5 Jednostka sterująca radiowa
Wzmacniacz antenowy AM/FM (z centralnym zamkiem z pilotem)
Pokładowa jednostka sterująca monitora
Przełącznik dźwięku przestrzennego
Berło
Komputer nawigacyjny
Odbiornik GPS
Elektronika nadawczo-odbiorcza/ładująca
Przycisk, kabriolet miękki top zamknięty
Telefon z podstawowym interfejsem
Wejście głosowe
Różnorodność
Wysuń pudełko
Jednostka sterująca telematyki (TCU-Everest)
Uniwersalny elektroniczny moduł ładujący i głośnomówiący (ULF)
8 5 Sekwencyjna przekładnia mechaniczna
9 5    Ogólna jednostka sterująca modułu
   Jednostka sterująca centrum przełączania światła
   Moduł tempomatu
   Włącznik światła hamowania
   Wiosna wolutowa
   Moduł przełącznika sprzęgła
10 5 Jednostka sterująca klastra instrumentów
11 5 Czujnik bocznej poduszki powietrznej lewej (satelita)
Czujnik bocznej poduszki powietrznej prawej (satelita)
Wielokrotna jednostka sterująca systemu przytrzymującego
Czujnik Halla, klamra pasa bezpieczeństwa kierowcy
Czujnik Halla, klamra pasa bezpieczeństwa pasażera
Elektroniczna kontrola siedzenia
12 7,5 Przełącz centrum
13 7,5 Czujnik przewrócenia
14 5 Elektroniczna jednostka sterująca immobilizera
Blokada zmiany biegów
15 5 Czujnik deszczu
Jednostka sterująca przerywanym wycieraniem/myciem, tył
16
17 30 Ogólna jednostka sterująca modułu
18 20 Zapalniczka
19
20
21
22 15 1995-1999: Sekwencyjna mechaniczna skrzynia biegów
25 1999-2002: Sekwencyjna mechaniczna skrzynia biegów
Kompensator
Przełącz centrum
23 25 Pomocnicza pompa wody
24 10 Elektrochromatyczne wewnętrzne lusterko wsteczne
Jednostka kontroli odległości parkowania (PDC)
25 15 Lusterko zewnętrzne po stronie pasażera
Wyłącznik termiczny, podgrzewane dysze natryskowe
26 15 Otwieracz drzwi garażowych
27 10 Przekaźnik światła cofania
Przełącznik zmiany biegów
Jednostka sterująca transmisją
28 5 Moduł sterowania ogrzewaniem i klimatyzacją
Przekaźnik dmuchawy ogrzewania
Przekaźnik sprężarki klimatyzacji
Dwufunkcyjny przełącznik recyrkulacji powietrza/tylnej szyby defogger
Przełącznik temperatury
Przekaźnik odmgławiacza tylnej szyby (kabriolet)
29 20 Cyfrowa jednostka sterująca elektroniką silnika
Zacisk przekaźnika odciążającego 15
Cyfrowa jednostka sterująca elektroniką diesla
Jednostka sterująca transmisją
30 7,5 Czujnik poziomu oleju
Alternator
Przełącznik temperatury
Jednostka sterująca transmisją
Złącze łącza danych
31 5 Przełącznik regulacji lustra
32 5 Centrum sterowania oświetleniem uni
   Reflektor ksenonowy lewy
   Reflektor ksenonowy, prawy
   Jednostka sterująca do reflektorów adaptacyjnych ()
33 5    Przycisk ASC/DSC
   Jednostka ABS/DSC (z DSC)
   Przełącz centrum
34 5 Jednostka sterująca klastra instrumentów
Sterowanie pompą paliwa (EKPS)
35 50 Jednostka ABS/DSC
Przekaźnik, górny napęd kabrioletu
36 50 Przekaźnik pompy powietrza wtórnego
37 50 Przekaźnik dmuchawy ogrzewania
Przełącznik dmuchawy (z IHS)
Stopień wyjściowy dmuchawy (z IHKA)
Wiatrak elektryczny
38 10 1995-1999: Przekaźnik światła przeciwmgielnego
15 1999-2002: Przekaźnik światła przeciwmgielnego
39 5 Elektronika nadawczo-odbiorcza/ładująca
10    Wejście głosowe
   Telefon z podstawowym interfejsem
   Wysuń pudełko
   Kompensator
   Elektronika nadawczo-odbiorcza/ładująca
   Berło
   Jednostka sterująca telematyki (TCU-Everest)
   Rozdzielacz antenowy
40 5 Czujnik kąta skrętu, DSC
41 30 Pokładowa jednostka sterująca monitora
Wzmacniacz
Jednostka sterująca radiowa
Zmieniarka CD
Pudełko na subwoofer
Komputer nawigacyjny
Jednostka sterująca modułu wideo
Przełącz centrum
42 30 Przełącz centrum
43 5 Jednostka sterująca klastra instrumentów
Złącze łącza danych
44 20 Wzmacniacz
45 20 Jednostka sterująca przerywanym wycieraniem/myciem, tył
46 20 Cabrio soft top jednostka sterująca
Jednostka sterująca modułu szyberdachu
Przekaźnik kabrioletu 1
Przekaźnik
R1 Przekaźnik pompy paliwa
R2 Moduł sterujący silnika
R3 Przekaźnik silnika wycieraczek
R4 Przekaźnik klaksonowy
R5 Przekaźnik światła przeciwmgielnego
R6 Przekaźnik świateł drogowych
R7 Przekaźnik świateł drogowych
R8 Przekaźnik świateł awaryjnych
R9 Przekaźnik dmuchawy
R10 Tylny przekaźnik odmgławiacza
R11 Przekaźnik ABS
R12 Przekaźnik silnika pompy ABS
R13 Przekaźnik drugiego stopnia wentylatora pomocniczego (wysoka prędkość)
R14 Przekaźnik sprężarki klimatyzacji
R15 Pomocniczy przekaźnik stopnia 1 wentylatora (niska prędkość)

Nośnik przekaźnika

Znajduje się pod lewą stroną deski rozdzielczej.

BMW Z3 (1995-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
48 40 Sprężarka klimatyzacji
50 5 Klakson bezpieczeństwa
Przekaźnik
R1 Niezależny przekaźnik wentylacji
R2 Podwójny przekaźnik
R3 Czujnik alarmu awarii
R4 Przekaźnik światła do jazdy dziennej
R5 Przekaźnik komfortu składanego szyberdachu
R6 Zacisk przekaźnika odciążającego R

Listwa połączeniowa nr 1

Zobacz także:  BMW 7 E23 (1977-1987) - schematy bezpieczników i przekaźników

Znajduje się pod lewą stroną deski rozdzielczej.

BMW Z3 (1995-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
47 15 Przekaźnik klaksonowy
Komputer pokładowy
Przekaźnik
R1 Zacisk przekaźnika odciążającego 30
R2 Przekaźnik świateł tylnych
R3 Przekaźnik silnika wycieraczek
R4 Przekaźnik immobilizacji rozrusznika

Listwa połączeniowa nr 2

Znajduje się pod prawą stroną deski rozdzielczej.

BMW Z3 (1995-2002) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Przekaźnik przednich świateł przeciwmgielnych
R2 Przekaźnik świateł postojowych
R3 Przekaźnik ogrzewania zamka drzwi
R4 Przekaźnik dmuchawy tylnej szyby

Dodatkowa skrzynka bezpieczników w bagażniku

Numer Ampery [A] Opis
49 50 Zamienny miękki moduł górny

Pomocnicza skrzynka przekaźników

Numer Ampery [A] Opis
111 25 Przekaźnik pompy hydraulicznej
222 5 Jednostka sterująca SMG
