W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW X7 G07 z lat: 2018, 2019, 2020, 2021, 2022.
BMW X7 to luksusowy SUV, który został wprowadzony na rynek w 2018 roku. Oto kilka kluczowych informacji na temat BMW X7:
- Design: BMW X7 wyróżnia się imponującymi rozmiarami i eleganckim designem. Samochód posiada charakterystyczną, pionową atrapę chłodnicy z dużymi, podwójnymi grilami w kształcie „nerki”, a także muskularne nadkola i dynamiczne linie. X7 jest największym SUV-em w ofercie BMW, oferując przestronność i ekskluzywność.
- Wygodne wnętrze: Wnętrze BMW X7 jest luksusowe i przestronne, oferując komfortową jazdę zarówno dla kierowcy, jak i pasażerów. Samochód może pomieścić nawet do siedmiu pasażerów w trzech rzędach siedzeń. Materiały najwyższej jakości, staranne wykonanie i liczne opcje personalizacji sprawiają, że wnętrze X7 jest wyjątkowo ekskluzywne.
- Silniki: BMW X7 oferuje różne opcje silnikowe, zarówno benzynowe, jak i wysokoprężne. Dostępne są mocne jednostki napędowe, które zapewniają imponujące osiągi i dynamikę. Dodatkowo, X7 może być dostępne z napędem na cztery koła xDrive, co zapewnia doskonałą trakcję i stabilność na różnego rodzaju nawierzchniach.
- Zaawansowane technologie: BMW X7 jest wyposażone w wiele zaawansowanych technologii, które zapewniają zarówno komfort, jak i bezpieczeństwo podczas jazdy. Wśród nich znajduje się system iDrive z dużym ekranem dotykowym, system audio wysokiej jakości, system nawigacji satelitarnej, wiele systemów bezpieczeństwa i asystujących kierowcy, takich jak systemy kamer i czujników, adaptacyjny tempomat czy asystent parkowania.
- Luksusowe wyposażenie: BMW X7 oferuje wiele opcji wyposażenia i pakietów, które pozwalają na jeszcze większe dostosowanie samochodu do indywidualnych preferencji. Wśród opcji można wymienić skórzane fotele z funkcją wentylacji i masażu, panoramiczny dach, system multimedialny dla pasażerów z tyłu, czy też pakiet systemów rozrywki i komfortu.
BMW X7 to flagowy SUV marki BMW, który łączy luksus, wydajność i zaawansowane technologie. Oferuje imponującą przestrzeń, komfortową jazdę oraz doskonałe osiągi. Jest idealnym wyborem dla osób poszukujących ekskluzywnego i wyrafinowanego SUV-a o dużych możliwościach przewozowych.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynka bezpieczników w przedziale pasażerskim
Bezpieczniki znajdują się we wnętrzu samochodu w obszarze podłogi pasażera z przodu za osłoną. Poluzuj mocowania, strzałki i otwórz pokrywę.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 20 | 30A | Napęd elektrycznego podnośnika szyby w drzwiach kierowcy z elektroniką sterującą |
| 21 | 30A | Napęd szyby przednich drzwi pasażera z elektroniką sterującą |
| 22 | 30A | Napęd tylnej szyby po stronie kierowcy z elektroniką sterującą |
| 23 | 30A | Napęd tylnej szyby po stronie pasażera z elektroniką sterującą |
| 24 | 30A | Lewy odwracalny elektromotoryczny automatyczny zwijacz (pas bezpieczeństwa) |
| 25 | 20A | Centrum Funkcji Dachowych |
| 26 | 20A | Kontroler domeny nadwozia |
| 27 | – | – |
| 28 | 40A | Dynamiczna kontrola stabilności (DSC) |
| 29 | 15A | Kontroler domeny nadwozia |
| 30 | – | – |
| 31 | – | – |
| 32 | 5A | Panel sterowania konsoli środkowej |
| 33 | 5A | Elektroniczny moduł zewnętrznej klamki kierowcy |
| 34 | 5A | Jednostka sterująca zestawu wskaźników |
| 35 | – | – |
| 36 | 5A | Dachowe centrum funkcyjne (lampka do czytania mapy, oświetlenie wewnętrzne, oświetlenie otoczenia) |
| 37 | 10 A | Stopień wyjściowy silnika wentylatora tylnej komory (klimatyzacja 4-strefowa) |
| 38 | – | – |
| 39 | 60A | Kontroler domeny nadwozia |
| 40 | 40A | Silnik dmuchawy ze stopniem wyjściowym |
| 41 | – | – |
| 46 | 20A | Tylna zapalniczka, przednia zapalniczka (bez termoelektrycznego uchwytu na kubek), termoelektryczny uchwyt na kubek |
| 47 | 30A | Moduł wycieraczek |
| 48 | – | – |
| 49 | 20A | Elektryczna regulacja kolumny kierownicy |
| 50 | 15A | Termoelektryczny uchwyt na kubek |
| 51 | 30A | B58, N63: Elektroniczna kontrola skrzyni biegów, skrzynka rozdzielcza |
| 52 | – | – |
| 53 | 30A | Moduł siedzenia kierowcy (z modułem siedzenia), blok przełączników regulacji siedzenia po stronie kierowcy (bez modułu siedzenia) |
| 54 | 20A | Niezależna nagrzewnica pomocnicza (SHZH) |
| 55 | 30A | Moduł siedzenia pasażera z przodu (z modułem siedzenia), blok przełączników regulacji siedzenia pasażera z przodu (bez modułu siedzenia) |
| 56 | 10 A | Elektronika sterowania ogrzewaniem podłokietnika po stronie pasażera z przodu |
| 57 | 10 A | Elektronika sterująca po stronie kierowcy do ogrzewania podłokietnika |
| 59 | 5A | Połączenie USB nr 2, elektrochromowe wewnętrzne lusterko wsteczne |
| 60 | 5A | Oświetlenie środkowego panelu wykończenia tylnych drzwi (po stronie kierowcy), oświetlenie kieszeni tylnych drzwi (po stronie kierowcy), oświetlenie wewnętrznej klamki tylnych drzwi (po stronie kierowcy), oświetlenie panelu wykończenia tylnych drzwi po stronie kierowcy (góra), oświetlenie tylnego lewego głośnika, pomocnicza pompa wodna ( Diesel) |
| 61 | 5A | Przełącznik oświetlenia schowka na rękawiczki, system kamery kierowcy, jednostka sterująca zasilaniem 48 V (PCU48), akumulator 48 V |
| 62 | 5A | Napęd rolety dachowej panoramicznej nr 2 |
| 63 | 5A | Akumulator pomocniczy, oświetlenie głośników tablicy rozdzielczej, odświeżacz powietrza, napęd CD, jonizator, rozrusznik silnika Generator 48 V (B57, B58) |
| 64 | 10 A | Blok zaworów regulacji szerokości oparcia fotela kierowcy, blok zaworów podparcia lędźwiowego kierowcy, blok przełączników regulacji siedzenia (po stronie kierowcy), tylne oświetlenie przestrzeni na nogi (po stronie kierowcy), oświetlenie panelu tylnego oparcia fotela kierowcy, gniazdo ładowania USB, moduł nadmuchiwania przedniego lewego siedzenia |
| 65 | 10 A | Blok zaworów regulacji szerokości oparcia przedniego pasażera, blok zaworów podparcia lędźwiowego przedniego pasażera, blok przełącznika regulacji siedzenia (po stronie pasażera z przodu), tylne oświetlenie przestrzeni na nogi (po stronie pasażera z przodu), oświetlenie tylnego panelu oparcia przedniego siedzenia pasażera, gniazdo ładowania USB nr 2, prawy przedni Moduł nadmuchiwania siedzenia |
| 66 | 5A | Górne środkowe oświetlenie deski rozdzielczej, górne oświetlenie tablicy rozdzielczej z przodu po stronie pasażera, dolne środkowe oświetlenie tablicy rozdzielczej, dolne oświetlenie tablicy rozdzielczej po stronie kierowcy/pasażera, oświetlenie linii konturowej w trzecim rzędzie siedzeń po stronie kierowcy/pasażera z tyłu, przednie lewe/prawe oświetlenie przestrzeni na nogi |
| 67 | 5A | Blok przełączników drzwi kierowcy, zespół przełączników fotela na drzwiach kierowcy, oświetlenie wewnętrznej klamki drzwi kierowcy, oświetlenie panelu wykończenia drzwi kierowcy (środek), oświetlenie kieszeni drzwi kierowcy, oświetlenie panelu wykończenia drzwi kierowcy (góra), oświetlenie przedniego lewego głośnika średniotonowego, Oświetlenie przedniego lewego głośnika wysokotonowego |
| 68 | 5A | Lusterko zewnętrzne pasażera z przodu, blok przełączników drzwi pasażera, oświetlenie wewnętrznej klamki drzwi pasażera, oświetlenie panelu wykończenia drzwi pasażera z przodu (środek), oświetlenie kieszeni drzwi pasażera, oświetlenie panelu wykończenia drzwi pasażera z przodu (góra), oświetlenie przedniego prawego głośnika średniotonowego, Oświetlenie przedniego prawego głośnika wysokotonowego |
| 69 | 5A | Napęd żaluzji chłodnicy (góra, dół) |
| 70 | 5A | Tylna skrzynka rozdzielcza zasilania, przekaźnik odcinający wentylatora elektrycznego, wentylator elektryczny |
| 71 | 5A | Wszechstronna kamera wizyjna (z kamerą wszechkierunkową), kamera cofania |
| 72 | 7,5A | Gniazdo ładowania USB nr 3 (konsola tylna) |
| 73 | 5A | Jednostka sterująca zestawu wskaźników |
| 74 | 10 A | Zestaw przełączników kolumny kierownicy |
| 75 | 10 A | Moduł bezpieczeństwa w razie zderzenia |
| 76 | 15A | Pomocnicza pompa płynu chłodzącego (klimatyzator tylny) |

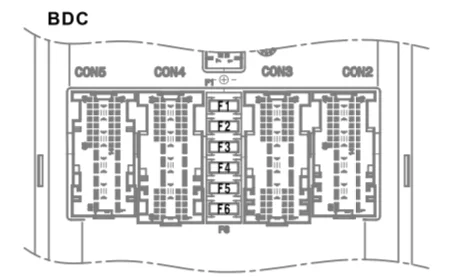

Kontroler domeny nadwozia
Body Domain Controller znajduje się w prawym słupku za tapicerką.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 5A | Zestaw przełączników kolumny kierownicy, centralna przednia kratka wentylacyjna, panel sterowania audio, lekka jednostka sterująca, radioodtwarzacz |
| 2 | 7,5A | Gniazdo diagnostyczne, elektroniczna kontrola wysokości jazdy, platforma dynamiki pionowej |
| 3 | 7,5A | Układ ogrzewania/klimatyzacji, moduł funkcji tylnej klapy, czujnik deszczu/światła/słoneczny/kondensacji |
| 4 | 5A | Moduł elektronicznej klamki zewnętrznej pasażera, Moduł elektroniczny klamki zewnętrznej drzwi tylnych po stronie kierowcy, Moduł elektroniczny klamki zewnętrznej drzwi tylnych po stronie pasażera, jednostka sterująca mocą, skrzynka komunikacji telematycznej |
| 5 | 20A | Przekaźnik blokujący, przekaźnik odblokowujący (drzwi, klapka wlewu paliwa) |
| 6 | 20A | Przekaźnik blokowania drzwi kierowcy, przekaźnik blokujący (zamek drzwi kierowcy, zamek przednich drzwi pasażera, tylny zamek drzwi po stronie kierowcy, tylny zamek drzwi po stronie pasażera, centralna blokada klapy wlewu paliwa) |

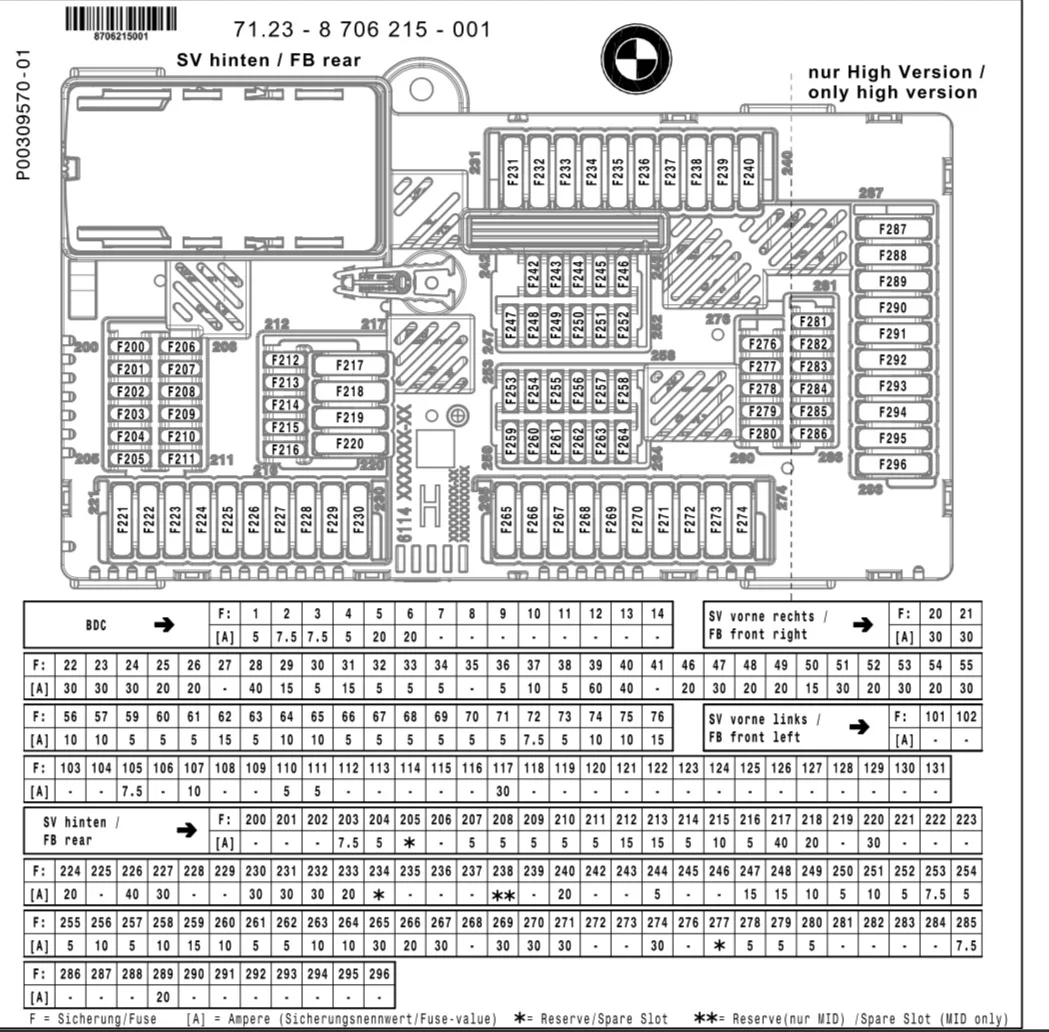

Skrzynka bezpieczników przedziału bagażowego
Bezpieczniki znajdują się w przestrzeni ładunkowej po prawej stronie za osłoną. Odblokuj pokrywę prawego panelu bocznego.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 200 | – | – |
| 201 | – | – |
| 202 | – | – |
| 203 | 7,5A | Elektryczna klapa wydechowa (B58, N63), elektryczna klapa wydechowa nr 2 (N63) |
| 204 | 5A | Kontrola nachylenia sworznia zwrotnicy tylnej osi, czujnik AUC, regulowana blokada mechanizmu różnicowego tylnej osi |
| 205 | – | – |
| 206 | – | – |
| 207 | 5A | Przedni lewy/prawy boczny czujnik radarowy w pobliżu, tylny lewy/prawy czujnik radarowy w pobliżu, opcjonalny dodatkowy system |
| 208 | 5A | Elektromechaniczne wspomaganie kierownicy |
| 209 | 5A | Przedni czujnik radarowy o dużym zasięgu (aktywny tempomat (wersja wysoka)), przedni czujnik radarowy (podstawowy tempomat (wersja wysoka)), elektryczna aktywna stabilizacja przechyłu z przodu, aktywna stabilizacja przechyłu z tyłu |
| 210 | 5A | Elektronika sterująca elektryczną pompą paliwa |
| 211 | 5A | Elektroniczny moduł noktowizyjny (BMW Night Vision) |
| 212 | 15A | Jednostka główna |
| 213 | 15A | Gniazdo przyczepy |
| 214 | 5A | Głośnik niskotonowy |
| 215 | 10 | Rozrywka dla tylnych siedzeń |
| 216 | 5A | Wzmacniacz antenowy z tacką na przybory do ładowania bezprzewodowego |
| 217 | 40A | Głośnik niskotonowy |
| 218 | 20A | Przyłącze 12 V nr 2 (przedział bagażowy) |
| 219 | – | – |
| 220 | 30A | Moduł odbiornika audio |
| 221 | – | – |
| 222 | – | – |
| 223 | – | – |
| 224 | 20A | Pionowa platforma dynamiczna (Executive Drive Pro) |
| 225 | – | – |
| 226 | 40A | Moduł funkcyjny tylnej klapy |
| 227 | 30A | Jednostka sterująca selektywnej redukcji katalitycznej (SCR). |
| 228 | – | – |
| 229 | – | – |
| 230 | 30A | Prawy dwustronny automatyczny zwijacz elektromotoryczny (pas bezpieczeństwa) |
| 231 | 30A | Odmgławiacz tylnej szyby |
| 232 | 30A | Odmgławiacz tylnej szyby |
| 233 | 20A | Stopień mocy dmuchawy (tylny układ klimatyzacji) |
| 234 | – | – |
| 235 | – | – |
| 236 | – | – |
| 237 | – | – |
| 238 | – | – |
| 239 | – | – |
| 240 | 20A | Moduł przyczepy |
| 242 | – | – |
| 243 | – | – |
| 244 | 5A | Odbiornik zdalnego sterowania, wykrywanie nieszczelności podciśnienia, syrena z czujnikiem alarmu przechyłu, akumulator wysokonapięciowy (hybrydowy), generator gazu z zaciskiem akumulatora bezpieczeństwa (z podwójnym systemem przechowywania, z systemem 48 V) |
| 245 | – | – |
| 246 | – | – |
| 247 | 15A | System klimatyzacji tylnej kabiny |
| 248 | – | – |
| 249 | 10 A | Napęd automatycznego cichego zamykania drzwi pasażera |
| 250 | 5A | Oświetlenie wewnętrzne, oświetlenie lusterek kosmetycznych, oświetlenie szklanego szyberdachu |
| 251 | 10 A | Napęd automatycznego miękkiego zamykania drzwi kierowcy |
| 252 | 5A | Akumulator pomocniczy |
| 253 | 7,5A | Asystent parkowania, funkcja automatycznego sterowania klimatyzacją tylną, system wspomagania jazdy oparty na kamerze, przełącznik ogrzewania prawego tylnego siedzenia |
| 254 | 5A | Światła bagażnika, przycisk dolnej klapy tylnej, przycisk tylnej pokrywy po wewnętrznej stronie tylnej pokrywy |
| 255 | 5A | Blok przełączników przedziału bagażowego, jednostka sterująca klimatyzatorem tylnym, jednostka sterująca ogrzewaniem siedzenia w trzecim rzędzie siedzeń (bez klimatyzatora tylnego) |
| 256 | 10 A | Napęd automatycznego łagodnego zamykania po stronie pasażera z tyłu, blok przełączników tylnej rolety przeciwsłonecznej po stronie pasażera (z elektrycznymi roletami przeciwsłonecznymi) |
| 257 | 5A | Oświetlenie tylnego prawego głośnika, Oświetlenie kieszonki w tylnych drzwiach po stronie pasażera, Oświetlenie wewnętrznej klamki tylnych drzwi po stronie pasażera, Oświetlenie panelu poszycia środkowych tylnych drzwi po stronie pasażera, Oświetlenie panelu poszycia górnych tylnych drzwi pasażera, Lewy/prawy dwustronny elektromotoryczny automatyczny kołowrotek |
| 258 | 10 A | Napęd automatycznego zamykania tylnego po stronie kierowcy, blok przełączników tylnej rolety przeciwsłonecznej po stronie kierowcy (z elektrycznymi roletami przeciwsłonecznymi) |
| 259 | 15A | Jednostka sterująca selektywnej redukcji katalitycznej (SCR). |
| 260 | 10 A | Soft-Close Automatic dla lewej dolnej klapy bagażnika |
| 261 | 5A | Gniazdo ładowania USB nr: 4 i 5 (trzeci rząd siedzeń) |
| 262 | 5A | Kontroler, samopoziomujący przycisk zawieszenia, tacka na akcesoria do ładowania bezprzewodowego, oświetlenie konsoli środkowej, oświetlenie przedniego środkowego podłokietnika |
| 263 | 10 A | Soft-Close Automatic dla prawej dolnej klapy tylnej |
| 264 | 10 A | Blokada pokrywy bagażnika/tylnej klapy |
| 265 | 30A | Regulowana blokada mechanizmu różnicowego tylnej osi |
| 266 | 20A | Moduł przyczepy |
| 267 | 30A | Moduł przyczepy |
| 268 | – | – |
| 269 | 30A | Moduł tylnego siedzenia po stronie kierowcy |
| 270 | 30A | Elektronika sterująca elektryczną pompą paliwa |
| 271 | 30A | Moduł bocznego siedzenia pasażera z tyłu |
| 272 | – | – |
| 273 | – | – |
| 274 | 30A | Elektronika ogrzewania siedzeń w trzecim rzędzie siedzeń |
| 276 | – | – |
| 277 | – | – |
| 278 | – | – |
| 279 | 5A | Bezkontaktowa elektronika oceniająca otwarcie tylnej klapy |
| 280 | – | – |
| 281 | – | – |
| 282 | – | – |
| 283 | – | – |
| 284 | – | – |
| 285 | – | – |
| 286 | – | – |
| 287 | – | – |
| 288 | – | – |
| 289 | 20A | Moduł przyczepy |
| 290 | – | – |
| 291 | – | – |
| 292 | – | – |
| 293 | – | – |
| 294 | – | – |
| 295 | – | – |
| 296 | – | – |
