Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynki bezpieczników w przedziale pasażerskim

Skrzynki bezpieczników znajdują się po prawej i lewej stronie pod deską rozdzielczą. Kontroler domeny ciała znajduje się po prawej stronie, pod skrzynką bezpieczników.

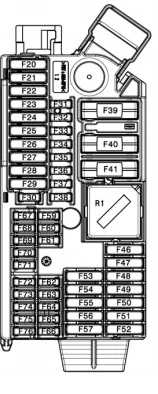

Schemat skrzynki bezpieczników (po prawej)

BMW X5 G05 (2018-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
20 30A Napęd elektrycznego podnośnika szyby w drzwiach kierowcy z elektroniką sterującą
21 30A Napęd szyby przednich drzwi pasażera z elektroniką sterującą
22 30A Napęd tylnej szyby po stronie kierowcy z elektroniką sterującą
23 30A Napęd tylnej szyby po stronie pasażera z elektroniką sterującą
24 30A Lewy odwracalny elektromotoryczny automatyczny zwijacz (pas bezpieczeństwa)
25 20A Centrum Funkcji Dachowych
26 20A Kontroler domeny ciała
27  –
28 40A Dynamiczna kontrola stabilności (DSC)
29 15A Kontroler domeny nadwozia
30  –
31  –
32 5A Panel sterowania konsoli środkowej
33 5A Elektroniczny moduł zewnętrznej klamki kierowcy
34 5A Jednostka sterująca zestawu wskaźników
35 5A Pomocnicza jednostka sterująca
36 5A Dachowe centrum funkcyjne (lampka do czytania mapy, oświetlenie wewnętrzne, oświetlenie otoczenia)
37 10 A Stopień wyjściowy silnika wentylatora tylnej komory (klimatyzacja 4-strefowa)
38  –
39 60A Kontroler domeny ciała
40 40A Silnik dmuchawy ze stopniem wyjściowym
41  –
46 20A Tylna zapalniczka, przednia zapalniczka (bez termoelektrycznego uchwytu na kubek), termoelektryczny uchwyt na kubek
47 30A Moduł wycieraczek
48  –
49 20A Elektryczna regulacja kolumny kierownicy
50 15A Termoelektryczny uchwyt na kubek
51 30A B46, B48, B58, N63: Elektroniczne sterowanie skrzynią biegów, skrzynka rozdzielcza
52 20A Elektronika ogrzewania przedniego siedzenia pasażera
53 30A Moduł siedzenia kierowcy (z modułem siedzenia), blok przełączników regulacji siedzenia po stronie kierowcy (bez modułu siedzenia)
54 20A Niezależna nagrzewnica pomocnicza (SHZH)
55 30A Moduł siedzenia pasażera z przodu (z modułem siedzenia), blok przełączników regulacji siedzenia pasażera z przodu (bez modułu siedzenia)
56 10 A Elektronika sterowania ogrzewaniem podłokietnika po stronie pasażera z przodu
57 10 A Elektronika sterująca po stronie kierowcy do ogrzewania podłokietnika
59 5A Połączenie USB nr 2, elektrochromowe wewnętrzne lusterko wsteczne
60 5A Oświetlenie środkowego panelu wykończenia tylnych drzwi (po stronie kierowcy), oświetlenie kieszeni tylnych drzwi (po stronie kierowcy), oświetlenie wewnętrznej klamki tylnych drzwi (po stronie kierowcy), oświetlenie panelu wykończenia tylnych drzwi po stronie kierowcy (góra), oświetlenie tylnego lewego głośnika, pomocnicza pompa wodna ( Diesel)
61 5A Przełącznik oświetlenia schowka na rękawiczki, system kamery kierowcy, jednostka sterująca zasilaniem 48 V (PCU48), akumulator 48 V
62  –
63 5A Akumulator pomocniczy, oświetlenie głośników tablicy rozdzielczej, odświeżacz powietrza, napęd CD, jonizator, rozrusznik silnika Generator 48 V (B57, B58)
64 10 A Blok zaworów regulacji szerokości oparcia fotela kierowcy, blok zaworów podparcia lędźwiowego kierowcy, blok przełączników regulacji siedzenia (po stronie kierowcy), tylne oświetlenie przestrzeni na nogi (po stronie kierowcy), oświetlenie panelu tylnego oparcia fotela kierowcy, gniazdo ładowania USB, moduł nadmuchiwania przedniego lewego siedzenia
65 10 A Blok zaworów regulacji szerokości oparcia przedniego pasażera, blok zaworów podparcia lędźwiowego przedniego pasażera, blok przełącznika regulacji siedzenia (po stronie pasażera z przodu), tylne oświetlenie przestrzeni na nogi (po stronie pasażera z przodu), oświetlenie tylnego panelu oparcia przedniego siedzenia pasażera, gniazdo ładowania USB nr 2, prawy przedni Moduł nadmuchiwania siedzenia
66 5A Górne środkowe oświetlenie deski rozdzielczej, górne oświetlenie tablicy rozdzielczej po stronie pasażera, dolne środkowe oświetlenie tablicy rozdzielczej, dolne oświetlenie tablicy rozdzielczej po stronie kierowcy/pasażera, przednie lewe/prawe oświetlenie przestrzeni na nogi
67 5A Blok przełączników drzwi kierowcy, zespół przełączników fotela na drzwiach kierowcy, oświetlenie wewnętrznej klamki drzwi kierowcy, oświetlenie panelu wykończenia drzwi kierowcy (środek), oświetlenie kieszeni drzwi kierowcy, oświetlenie panelu wykończenia drzwi kierowcy (góra), oświetlenie przedniego lewego głośnika średniotonowego, Oświetlenie przedniego lewego głośnika wysokotonowego
68 5A Lusterko zewnętrzne pasażera z przodu, blok przełączników drzwi pasażera, oświetlenie wewnętrznej klamki drzwi pasażera, oświetlenie panelu wykończenia drzwi pasażera z przodu (środek), oświetlenie kieszeni drzwi pasażera, oświetlenie panelu wykończenia drzwi pasażera z przodu (góra), oświetlenie przedniego prawego głośnika średniotonowego, Oświetlenie przedniego prawego głośnika wysokotonowego
69 5A Napęd żaluzji chłodnicy (góra, dół)
70 5A Tylna skrzynka rozdzielcza zasilania, przekaźnik odcinający wentylatora elektrycznego, wentylator elektryczny
71 5A Wszechstronna kamera wizyjna (z kamerą wszechkierunkową), kamera cofania
72  –
73 5A Jednostka sterująca zestawu wskaźników
74 10 A Zestaw przełączników kolumny kierownicy
75 10 A Moduł bezpieczeństwa w razie zderzenia
76  –
Zobacz także:  BMW X3 G01 (2018-2023) - schematy bezpieczników i przekaźników

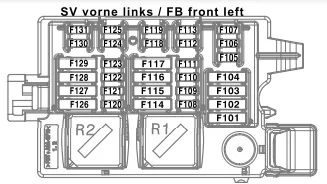

Schemat skrzynki bezpieczników (po lewej)

BMW X5 G05 (2018-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
101  –
102  –
103  –
104  –
105 7,5A Elektronika maszyn elektrycznych
106  –
107 10 A Hybrydowy: moduł sterujący zbiornika paliwa pod ciśnieniem
108  –
109  –
110 5A Elektryczna nagrzewnica pomocnicza, oświetlenie przedniego głośnika średniotonowego
111 5A Tylna skrzynka rozdzielcza zasilania
112  –
113  –
114  –
115  –
116  –
117 30A Hybrydowy: automatyczna skrzynia biegów, skrzynia rozdzielcza
118  –
119  –
120  –
121  –
122  –
123  –
124  –
125  –
126  –
127  –
128  –
129  –
130  –
131  –

Kontroler domeny nadwozia

Zobacz także:  BMW X6 (E71-E72) (2007-2014) - schematy bezpieczników i przekaźników

BMW X5 G05 (2018-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5A Zestaw przełączników kolumny kierownicy, centralna przednia kratka wentylacyjna, panel sterowania audio, lekka jednostka sterująca, radioodtwarzacz
2 7,5A Gniazdo diagnostyczne, elektroniczna kontrola wysokości jazdy, platforma dynamiki pionowej
3 7,5A Układ ogrzewania/klimatyzacji, moduł funkcji tylnej klapy, czujnik deszczu/światła/słoneczny/kondensacji
4 5A Moduł elektronicznej klamki zewnętrznej pasażera, Moduł elektroniczny klamki zewnętrznej drzwi tylnych po stronie kierowcy, Moduł elektroniczny klamki zewnętrznej drzwi tylnych po stronie pasażera, jednostka sterująca mocą, skrzynka komunikacji telematycznej
5 20A Przekaźnik blokujący, przekaźnik odblokowujący (drzwi, klapka wlewu paliwa)
6 20A Przekaźnik blokowania drzwi kierowcy, przekaźnik blokujący (zamek drzwi kierowcy, zamek przednich drzwi pasażera, tylny zamek drzwi po stronie kierowcy, tylny zamek drzwi po stronie pasażera, centralna blokada klapy wlewu paliwa)



Skrzynka bezpieczników przedziału bagażowego

Skrzynka rozdzielcza znajduje się za tapicerką po prawej stronie bagażnika.

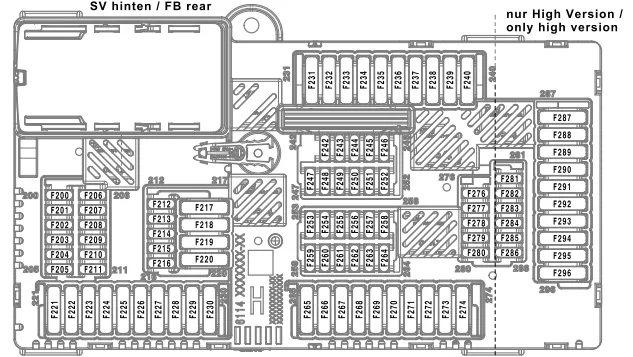

BMW X5 G05 (2018-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
200  –
201  –
202  –
203 7,5A Elektryczna klapa wydechowa (B46, B46, B58, N63, S63), elektryczna klapa wydechowa nr 2 (N63, S63)
204 5A Kontrola nachylenia sworznia zwrotnicy tylnej osi, czujnik AUC, regulowana blokada mechanizmu różnicowego tylnej osi
205  –
206  –
207 5A Przedni lewy/prawy boczny czujnik radarowy okolicy, tylny lewy/prawy czujnik radarowy okolicy, opcjonalny dodatkowy system
208 5A Elektromechaniczne wspomaganie kierownicy
209 5A Przedni czujnik radarowy o dużym zasięgu (aktywny tempomat (wersja wysoka)), przedni czujnik radarowy (podstawowy tempomat (wersja wysoka)), elektryczna aktywna stabilizacja przechyłu z przodu, aktywna stabilizacja przechyłu z tyłu
210 5A Elektronika sterująca elektryczną pompą paliwa
211 5A Elektroniczny moduł noktowizyjny (BMW Night Vision)
212 15A Jednostka główna
213 15A Gniazdo przyczepy
214 5A Wzmacniacz
215 10 A Rozrywka dla tylnych siedzeń
216 5A Wzmacniacz antenowy z tacką na przybory do ładowania bezprzewodowego
217 40A Wzmacniacz
218 20A Przyłącze 12 V nr 2 (przedział bagażowy)
219  –
220 30A Moduł audio odbiornika
221  –
222  –
223  –
224 20A Pionowa platforma dynamiczna (Executive Drive Pro)
225  –
226 40A Moduł funkcyjny tylnej klapy
227 30A Jednostka sterująca selektywnej redukcji katalitycznej (SCR).
228  –
229  –
230 30A Prawy dwustronny automatyczny zwijacz elektromotoryczny (pas bezpieczeństwa)
231 30A Odmgławiacz tylnej szyby
232  –
233  –
234  –
235  –
236  –
237  –
238  –
239  –
240 20A Moduł przyczepy
242  –
243  –
244 5A Odbiornik zdalnego sterowania, wykrywanie nieszczelności podciśnienia, syrena z czujnikiem alarmu przechyłu, akumulator wysokonapięciowy (hybrydowy), generator gazu z zaciskiem akumulatora bezpieczeństwa (z podwójnym systemem przechowywania, z systemem 48 V)
245  –
246  –
247 15A Elektronika sterująca szynami antypoślizgowymi
248 15A Chowana osłona rolki do elektroniki sterującej przedziałem bagażowym
249 10 A Napęd automatycznego cichego zamykania drzwi pasażera
250 5A Oświetlenie wewnętrzne, oświetlenie lusterek kosmetycznych, oświetlenie szklanego szyberdachu
251 10 A Napęd automatycznego miękkiego zamykania drzwi kierowcy
252 5A Akumulator pomocniczy
253 7,5A Asystent parkowania, funkcja automatycznego sterowania klimatyzacją tylną, system wspomagania jazdy oparty na kamerze, przełącznik ogrzewania prawego tylnego siedzenia, przełącznik ogrzewania lewego tylnego siedzenia
254 5A Światła bagażnika, przycisk dolnej klapy tylnej, przycisk tylnej pokrywy po wewnętrznej stronie tylnej pokrywy
255 5A Blok przełączników przedziału bagażowego
256 10 A Napęd automatycznego miękkiego zamykania po stronie pasażera z tyłu
257 5A Oświetlenie tylnego prawego głośnika, Oświetlenie kieszonki w tylnych drzwiach po stronie pasażera, Oświetlenie wewnętrznej klamki tylnych drzwi po stronie pasażera, Oświetlenie panelu poszycia środkowych tylnych drzwi po stronie pasażera, Oświetlenie panelu poszycia górnych tylnych drzwi pasażera, Lewy/prawy dwustronny elektromotoryczny automatyczny kołowrotek
258 10 A Napęd automatycznego miękkiego zamykania po stronie kierowcy z tyłu
259 15A Jednostka sterująca selektywnej redukcji katalitycznej (SCR).
260 10 A Soft-Close Automatic dla lewej dolnej klapy bagażnika
261  –
262 5A Kontroler, samopoziomujący przycisk zawieszenia, tacka na akcesoria do ładowania bezprzewodowego, oświetlenie konsoli środkowej, oświetlenie przedniego środkowego podłokietnika
263 10 A Soft-Close Automatic dla prawej dolnej klapy tylnej
264 10 A Blokada pokrywy bagażnika/tylnej klapy
265 30A Regulowana blokada mechanizmu różnicowego tylnej osi
266 20A Moduł przyczepy
267 30A Moduł przyczepy
268  –
269 30A Moduł tylnego siedzenia po stronie kierowcy
270 30A Elektronika sterująca elektryczną pompą paliwa
271 30A Moduł ogrzewania tylnego siedzenia bocznego pasażera, Moduł ogrzewania tylnego siedzenia bocznego kierowcy
272  –
273  –
274  –
276  –
277  –
278 5A Hybrydowy: kontroler ładowania dla akumulatora pomocniczego
279 5A Bezkontaktowa elektronika oceniająca otwarcie tylnej klapy
280 5A Wygodna elektronika do ładowania
281  –
282  –
283  –
284  –
285  –
286  –
287  –
288  –
289 20A Moduł przyczepy
290  –
291  –
292  –
293  –
294  –
295  –
296  –
Zobacz także:  BMW 1 F40 (2019-2023) - schematy bezpieczników i przekaźników
