BMW X1 (F48 i F49) (2016-2022) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW X1 (F48 i F49) z lat: 2019, 2020, 2021, 2022.

BMW X1 (F48 i F49) to druga generacja kompaktowego SUV-a produkowanego przez niemieckiego producenta samochodów BMW od 2015 roku. Oto kilka kluczowych informacji na temat BMW X1 (F48 i F49):

Design: BMW X1 (F48 i F49) charakteryzuje się nowoczesnym i dynamicznym designem, który nawiązuje do większych modeli BMW X. Posiada charakterystyczne cechy SUV-ów, takie jak podwyższone nadwozie, muskularne proporcje i agresywnie stylizowane reflektory.
Platforma: BMW X1 (F48 i F49) został zbudowany na modularnej platformie BMW UKL, która zapewnia wydajność, lekkość i elastyczność konstrukcyjną. Dzięki temu samochód oferuje przestronne wnętrze i doskonałą dynamikę jazdy.
Napęd: BMW X1 (F48 i F49) jest dostępny zarówno w wersji przednionapędowej (F48) jak i z napędem na cztery koła (F49). Oferuje szeroki wybór jednostek napędowych, w tym benzynowe i diesla, o różnych mocach i osiągach.
Wnętrze: Wnętrze BMW X1 (F48 i F49) zostało zaprojektowane z myślą o komforcie i funkcjonalności. Oferuje przestronne miejsce zarówno dla kierowcy, jak i pasażerów, a także elastyczne opcje konfiguracji wnętrza i duży bagażnik. Wykończenie wnętrza jest starannie wykonane z wysokiej jakości materiałów.
Technologie: BMW X1 (F48 i F49) jest wyposażony w nowoczesne technologie i systemy bezpieczeństwa. Można spotkać takie rozwiązania jak system nawigacji, system multimedialny z ekranem dotykowym, systemy asystujące kierowcę, adaptacyjny tempomat, systemy parkowania i wiele innych.
Jazda i osiągi: BMW X1 (F48 i F49) oferuje dynamiczną jazdę i wysoką jakość prowadzenia. Precyzyjne zawieszenie, dobrze wyważony układ napędowy i technologie BMW EfficientDynamics przyczyniają się do osiągania doskonałej dynamiki, oszczędności paliwa i niskiej emisji CO2.

BMW X1 (F48 i F49) to wszechstronny i nowoczesny kompaktowy SUV, który łączy sportową dynamikę, funkcjonalność i luksusowe wykończenie wnętrza. Dzięki swojemu wyglądowi, wydajności i zaawansowanym technologiom, samochód ten cieszy się popularnością w segmencie kompaktowych SUV-ów.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

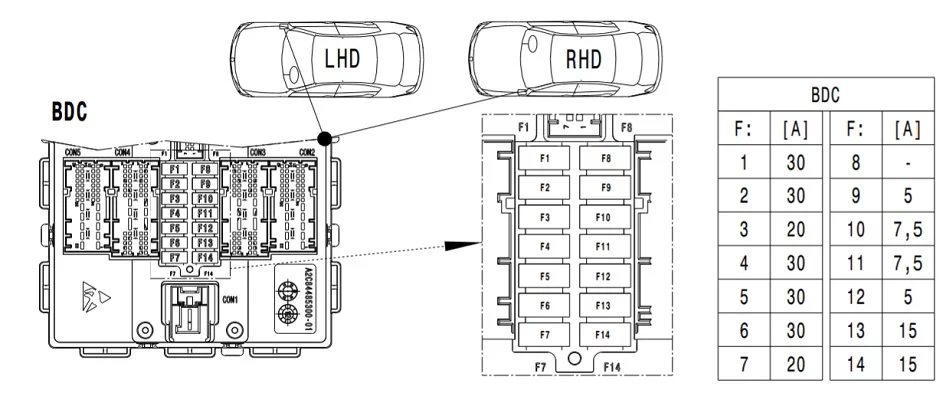

Skrzynka bezpieczników nr 1 w przedziale pasażerskim

BMW X1 (F48 i F49) (2016-2022) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30	Elektryczne okno (pasażer)
2	30	Okno sterowane elektrycznie (strona kierowcy – tył)
3	20	Zamek drzwi (pasażer z przodu)
4	30	Elektryczne okno (kierowca)
Reklama
5	30	Odmgławiacz tylnej szyby
6	30	Elektrycznie sterowane okno (po stronie pasażera – tył)
7	20	Zamek drzwi (kierowca)
8	–	–
9	5	Lekka jednostka sterująca, zestaw przełączników na kolumnie kierownicy, system obsługi systemu wspomagania kierowcy z przełącznikiem ostrzegania o zagrożeniach
10	7,5	Gniazdo diagnostyczne
11	7,5	Układ ogrzewania/klimatyzacji, moduł funkcji tylnej klapy (07.17→)
12	5	Elektronika oceniająca bezdotykowe otwieranie tylnej klapy, skrzynka komunikacji telematycznej, moduł elektronicznej klamki zewnętrznej (kierowca/pasażer)
13	15	Klakson
14	–	–

Zobacz także: BMW X6 (F16) (2014-2019) - schematy bezpieczników i przekaźników

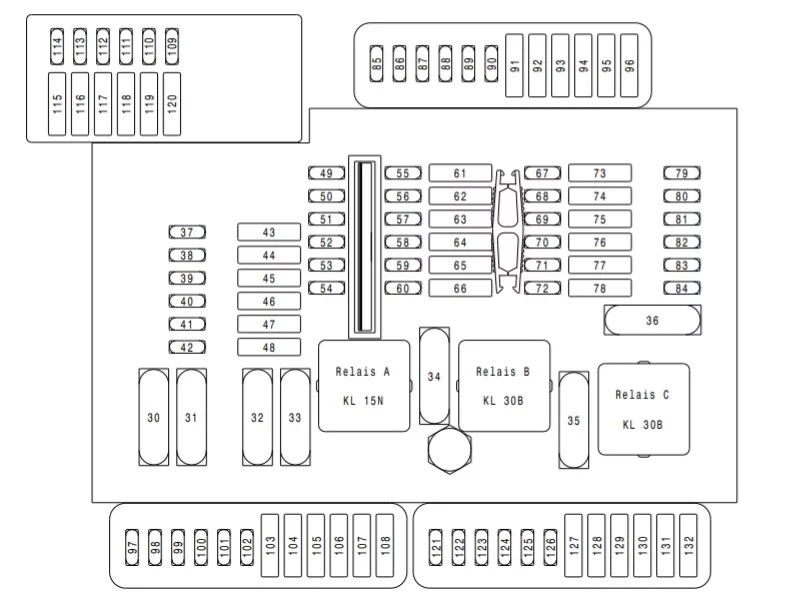

Skrzynka bezpieczników nr 2 w przedziale pasażerskim

BMW X1 (F48 i F49) (2016-2022) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
30	–	–
31	–	–
32	40	Kontroler domeny nadwozia
33	–	–
34	40	Stopień mocy dmuchawy
35	50	Kontroler domeny nadwozia
37	5	Przycisk hamulca postojowego
38	5	Syrena z czujnikiem alarmu przechyłu
39	5	Centrum Funkcji Dachowych
Reklama
40	5	Dynamiczna kontrola stabilności (DSC)
41	5	Jednostka sterująca zestawu wskaźników
42	5	Odbiornik zdalnego sterowania
43	30	Centrum Funkcji Dachowych
44	20	Prawy reflektor
45	30	bez elektromechanicznego hamulca postojowego: dynamiczna kontrola stabilności (DSC)
45	40	z elektromechanicznym hamulcem postojowym: dynamiczna kontrola stabilności (DSC)
46	5	Naturalne wykrywanie wycieków próżniowych
47	30	→02.16: Wzdłużny rozkład momentu obrotowego
47	20	03.16→: Lewy reflektor
48	30	Jednostka sterująca selektywnej redukcji katalitycznej (SCR).
49	5	Elektryczna klapa wydechowa, elektronika sterująca elektrycznego podgrzewacza pomocniczego nr 2
50	5	Jednostka napędowa żaluzji chłodnicy, czujnik środowiskowego katalizatora powietrznego (z wyjątkiem PHEV)
51	5	Wentylator płyty podstawowej
52	5	Elektrochromowe wewnętrzne lusterko wsteczne
Reklama
53	5	Czujnik automatycznego sterowania recyrkulacją powietrza (AUC).
54	5	Elektromechaniczne wspomaganie kierownicy
55	4	Kamera cofania, asystent parkowania
56	5	Wzdłużny rozkład momentu obrotowego, generator dźwięku pojazdu (PHEV), generator dźwięku pojazdu nr 2 (PHEV)
57	–	–
58	10	Zestaw przełączników kolumny kierownicy
59	5	System wspomagania kierowcy oparty na kamerze
60	5	Opcjonalny system dodatkowy
61	20	Jednostka główna (radio lub system nawigacji)
62	5	Przednie oświetlenie wewnętrzne, światło deszczowe Czujnik kondensacji słonecznej, oświetlenie lusterek kosmetycznych, oświetlenie wnętrza trzeciego rzędu siedzeń, oświetlenie paska dekoracyjnego, oświetlenie wykończenia wnętrza, oświetlenie panelu wykończenia drzwi
63	20	Gniazdo przyczepy
64	–	–
65	20	Przednia zapalniczka (gniazdo 12 V), gniazdo zasilania (pod schowkiem)
66	20	Elektronika sterująca elektryczną pompą paliwa
67	7,5	→06.17: Lusterko zewnętrzne (pasażer z przodu)
67	5	07.17→: Lusterko zewnętrzne (pasażer z przodu)
68	5	Touchbox, kontroler (CON), koncentrator USB, gniazdo ładowania USB nr 3
69	7,5	→06.17: Lusterka zewnętrzne (blok przełączników – drzwi kierowcy)
69	5	07.17→: Lusterko zewnętrzne (blok przełączników – drzwi kierowcy)
70	5	Oświetlenie przedziału bagażowego, oświetlenie schowka na rękawiczki, przycisk tylnej pokrywy po wewnętrznej stronie tylnej pokrywy
71	7,5	Jednostka sterująca zestawu wskaźników
72	5	Przekaźnik odcięcia wentylatora elektrycznego
72	Reklama
5	Wentylator → 400W: Zintegrowany moduł zasilający
73	10	Oparcie fotela kierowcy z regulacją (blok zaworów), blok zaworów podparcia odcinka lędźwiowego kierowcy, przełącznik regulacji szerokości oparcia fotel kierowcy
74	7,5	Benzyna (TU): Pompa płynu chłodzącego turbosprężarki
75	10	Oparcie przedniego siedzenia pasażera z regulacją (blokada zaworów), blok zaworów podparcia lędźwiowego pasażera, przełącznik regulacji szerokości oparcia siedzenie pasażera
76	5	→06.17: Przednie oświetlenie wewnętrzne
77	10	Czujnik tlenku azotu za katalizatorem selektywnej redukcji katalitycznej (SCR).
78	15	Jednostka sterująca selektywnej redukcji katalitycznej (SCR).
79	5	Płyta podstawowa, taca na akcesoria do ładowania bezprzewodowego, taca na akcesoria do ładowania bezprzewodowego Wzmacniacz antenowy
80	5	Przednie światło wewnętrzne
81	15	Elektroniczna kontrola skrzyni biegów
82	5	Poziom selektora (przełącznik wyboru biegów)
83	5	→06.16: Cyfrowa elektronika silnika
83	7,5	07.16→: Cyfrowa elektronika silnika
84	5	z manualną skrzynią biegów: moduł sprzęgła
84	5	z dwusprzęgłową skrzynią biegów: jednostka sterująca dwusprzęgłowej skrzyni biegów, przekaźnik dwusprzęgłowej skrzyni biegów
85	5	Elektrochromowe wewnętrzne lusterko wsteczne
86	–	–
87	–	–
88	–	–
89	–	–
90	5	Automatyczne uruchamianie pokrywy bagażnika
91	–	–
92	10	Opcjonalny system dodatkowy
93	–	–
94	20	Elektronika zdalnego sterowania odblokowywaniem oparcia
95	30	Blok przełącznika regulacji siedzenia po stronie pasażera z przodu
96	10	Blokada pokrywy bagażnika/tylnej klapy
97	5	Pomocnicza jednostka sterująca
98	–	–
99	–	–
Reklama
100	5	PHEV: Wysokonapięciowa jednostka akumulatorowa
101	5	Czytnik ID, moduł Car Sharing (CSM)
102	–	–
103	20	Prawy reflektor
104	20	lewy reflektor
105	–	–
106	–	–
107	40	→06.17: Automatyczne uruchamianie pokrywy bagażnika
107	40	07.17→: Moduł funkcyjny tylnej klapy
108	30	03.20→: Moduł funkcyjny tylnej klapy
109	5	Przekaźnik bistabilny
110	5	Przekaźnik bistabilny
111	5	Przekaźnik bistabilny
112	–	–
113	10	PHEV ( → 06.16): Moduł sterujący zbiornika paliwa pod ciśnieniem
114	–	–
115	5	PHEV: wygodna elektronika do ładowania
116	–	–
117	–	–
118	–	–
119	20	Moduł przyczepy
120	20	Moduł przyczepy
121	7,5	Gniazdo ładowania USB nr 4
122	5	PHEV: Bezpieczny generator gazu na terminalu akumulatora
123	5	PHEV: elektryczna sprężarka klimatyzacji, dodatkowa nagrzewnica elektryczna
124	10	PHEV: elektronika maszyn elektrycznych
125	–	–
126	–	–
Reklama
127	30	Elektronika ogrzewania siedzenia kierowcy (wersja podstawowa), moduł siedzenia kierowcy (wersja wysoka)
128	30	Elektronika ogrzewania przedniego siedzenia pasażera
129	30	Wzmacniacz hi-fi
130	10	Benzyna: Pompa płynu chłodzącego 2 w obwodzie płynu chłodzącego o niskiej temperaturze
131	30	Wzdłużny rozdział momentu obrotowego, pompa oleju przekładniowego (PHEV)
132	20	Gniazdo zasilania pod podłokietnikiem, tylne gniazdo zasilania (→06.18), gniazdo zasilania bagażnika

Zobacz także: BMW Z4 (E85, E86) (2003-2008) - schematy bezpieczników i przekaźników

Topliwy blok ogniw

BMW X1 (F48 i F49) (2016-2022) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
400	250	Przednia skrzynka rozdzielcza zasilania
401	60	Wentylator →400W: Przekaźnik wyłączający wentylator elektryczny
	80	Wentylator 600 W: Przekaźnik wyłączający wentylator elektryczny
	125	Wentylator 800 W: Przekaźnik wyłączający wentylator elektryczny
402	125	Elektromechaniczne wspomaganie kierownicy
403	50	→06.18: Dynamiczna kontrola stabilności (DSC)
403	60	07.18→: Dynamiczna kontrola stabilności (DSC)
404	125	Kontroler domeny nadwozia
405	100	Elektryczna nagrzewnica pomocnicza z przodu
406	40	Olej napędowy: Ogrzewanie filtra paliwa
	40	Steptronic z podwójnym sprzęgłem: Przekaźnik dwusprzęgłowej skrzyni biegów
	60	Elektronika sterująca elektryczną nagrzewnicą pomocniczą w komorze silnika

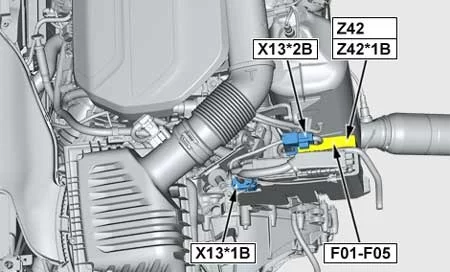

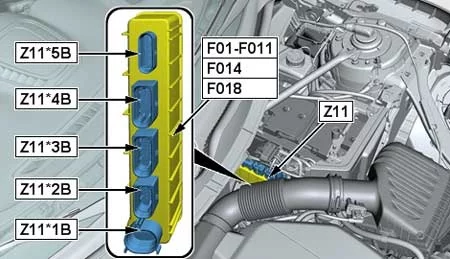

Zintegrowany moduł zasilania (benzyna)

B38, B48 (sDrive18i, sDrive20i, xDrive20i, xDrive25i, xDrive28i i xDrive25e Hybrid)

BMW X1 (F48 i F49) (2016-2022) - schematy bezpieczników i przekaźników

Zintegrowany moduł zasilania zawiera bezpieczniki i przekaźniki. Jeśli jeden z bezpieczników lub jeden z przekaźników jest uszkodzony, należy wymienić cały zintegrowany moduł zasilania.

Zobacz także: BMW 8 (G14, G15, G16) (2019-2023) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
0 1	20	z wyjątkiem TU, PHEV: Cyfrowa elektronika silnika (DME)
0 1	7,5	TU: Moduł zarządzania ciepłem, zawór regulacji ciśnienia oleju, czujnik poziomu oleju
0 2	15	z wyjątkiem TU, PHEV: Cyfrowa elektronika silnika (DME)
0 3	10	z wyjątkiem TU, PHEV: Cyfrowa elektronika silnika (DME)
0 4	15	z wyjątkiem TU, PHEV: Cyfrowa elektronika silnika (DME)
0 4	15	TU: Ogrzewanie wentylacji silnika, zawór upustowy (B48)
0 5	20	z wyjątkiem TU, PHEV: Cyfrowa elektronika silnika (DME)
0 5	20	TU: czujnik tlenu za katalizatorem, czujnik tlenu przed katalizatorem
06	40	z wyjątkiem TU: Cyfrowa elektronika silnika (DME)
07	50	oprócz TU, PHEV: Wentylator elektryczny
08	15	TU: Cyfrowa elektronika silnika (DME)
09	–	–
010	30	TU: Cyfrowa elektronika silnika (DME)
011	20	TU: Cyfrowa elektronika silnika (DME)
014	40	TU: Cyfrowa elektronika silnika (DME)
018	10	TU: cyfrowa elektronika silnika (DME), elektromagnetyczny siłownik VANOS wlotu, elektromagnetyczny siłownik wydechu VANOS, zawór odpowietrzający zbiornika

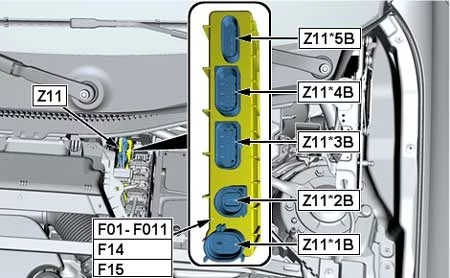

Skrzynka rozdzielcza zasilania (Diesel)

B37 (sDrive16d), B47 (sDrive18d, sDrive20d i xDrive25d)

BMW X1 (F48 i F49) (2016-2022) - schematy bezpieczników i przekaźników

Zintegrowany moduł zasilania zawiera bezpieczniki i przekaźniki. Jeśli jeden z bezpieczników lub jeden z przekaźników jest uszkodzony, należy wymienić cały zintegrowany moduł zasilania.

Numer	Ampery [A]	Opis
0 1	20	Jednostka sterująca podgrzewaniem wstępnym, zawór regulujący ciśnienie szyny, zawór regulacji ilości paliwa, zawór regulacji ciśnienia oleju, zawór przełączający pompy płynu chłodzącego, konwerter ciśnienia — klapa kontrolna turbiny (2,0 l B47 TOP), regulator ciśnienia doładowania — stopień niskiego ciśnienia (2,0 l B47 TOP)
0 2	20	Czujnik poziomu oleju, czujnik tlenu za katalizatorem, zawór przełączający klapy obejściowej chłodnicy EGR, czujnik tlenu przed katalizatorem, zawór przełączający — płyta obejściowa sprężarki (2,0 l B47 TOP)
0 3	20	Cyfrowa elektronika Diesla (DDE)
0 4	20	Cyfrowa elektronika Diesla (DDE)
0 5	20	Cyfrowa elektronika Diesla (DDE)

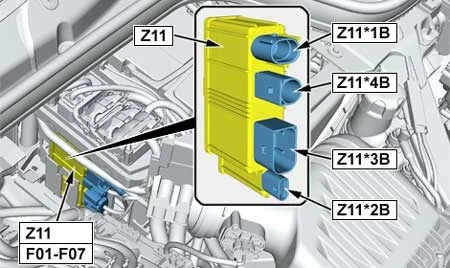

Zintegrowany moduł zasilania (Diesel)

B37 (sDrive16d), B47 (sDrive18d, sDrive20d i xDrive25d)

BMW X1 (F48 i F49) (2016-2022) - schematy bezpieczników i przekaźników

Zintegrowany moduł zasilania zawiera bezpieczniki i przekaźniki. Jeśli jeden z bezpieczników lub jeden z przekaźników jest uszkodzony, należy wymienić cały zintegrowany moduł zasilania.

Numer	Ampery [A]	Opis
0 1	7,5	Zawór regulacji ciśnienia oleju, czujnik poziomu oleju, zawór przełączający płyty obejściowej sprężarki (z wyjątkiem 2,0 l B47)
0 2	7,5	Zawór przełączający pompy płynu chłodzącego, zawór elektromagnetyczny chłodzenia tłoka
0 3	7,5	Zawór kontroli ilości paliwa
0 4	7,5	z wyjątkiem B47 TOP: Przetwornik ciśnienia klapy sterującej turbiną
0 4	7,5	B47 TOP: Zawór odcinający płyn chłodzący dla turbosprężarki z niskim ciśnieniem
0 5	15	Cyfrowa elektronika Diesla (DDE)
06	20	Zawór przełączający klapy obejściowej chłodnicy EGR, czujnik tlenku azotu przed katalizatorem SCR
07	15	Sonda lambda przed katalizatorem, sonda lambda za katalizatorem
08	5	Cyfrowa elektronika Diesla (DDE), zawór regulacji ciśnienia szyny
09	40	B37 z dwusprzęgłową skrzynią biegów: Rozrusznik
010	30	Cyfrowa elektronika Diesla (DDE)
011	40	Ogrzewanie filtra paliwa
014	40	Cyfrowa elektronika Diesla (DDE)
015	40	Cyfrowa elektronika Diesla (DDE)
