BMW X2 F39 (2018-2023) – schematy bezpieczników i przekaźników
Rocznik 2018-2023
Zaktualizowano 21.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW X2 F39 z lat: 2018, 2019, 2020, 2021, 2022, 2023.
BMW X2 (F39) to kompaktowy crossover/SUV produkowany przez niemieckiego producenta samochodów BMW od 2018 roku. Oto kilka kluczowych informacji na temat BMW X2 (F39):
- Design: BMW X2 (F39) charakteryzuje się sportowym i dynamicznym designem, który łączy cechy coupe z cechami SUV-a. Posiada charakterystyczną sylwetkę z opadającą linią dachu, muskularnymi nadkolami i agresywnie stylizowanymi reflektorami.
- Platforma: BMW X2 (F39) został zbudowany na modularnej platformie BMW UKL, która zapewnia doskonałą dynamikę jazdy i elastyczność konstrukcyjną. Dzięki temu samochód oferuje przestronne wnętrze i sportową charakterystykę prowadzenia.
- Napęd: BMW X2 (F39) jest dostępny zarówno w wersji przednionapędowej, jak i z napędem na cztery koła. Oferuje różnorodne jednostki napędowe, w tym benzynowe i diesla, o różnych mocach i osiągach.
- Wnętrze: Wnętrze BMW X2 (F39) zostało zaprojektowane z myślą o sportowym charakterze i komforcie. Oferuje przestronne miejsce zarówno dla kierowcy, jak i pasażerów, a także elastyczne opcje konfiguracji wnętrza i praktyczne rozwiązania. Wykończenie wnętrza jest starannie wykonane z wysokiej jakości materiałów.
- Technologie: BMW X2 (F39) jest wyposażony w zaawansowane technologie i systemy bezpieczeństwa. Można spotkać takie rozwiązania jak system nawigacji, system multimedialny z ekranem dotykowym, systemy asystujące kierowcę, adaptacyjny tempomat, systemy parkowania i wiele innych.
- Jazda i osiągi: BMW X2 (F39) oferuje dynamiczną jazdę i sportowe osiągi. Precyzyjne zawieszenie, dobrze wyważony układ napędowy i technologie BMW EfficientDynamics przyczyniają się do osiągania doskonałej dynamiki, oszczędności paliwa i niskiej emisji CO2.
BMW X2 (F39) to samochód, który łączy w sobie sportowy styl, funkcjonalność i zaawansowane technologie. Dzięki unikalnemu designowi i sportowemu charakterowi, BMW X2 cieszy się popularnością w segmencie kompaktowych crossoverów/SUV-ów.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

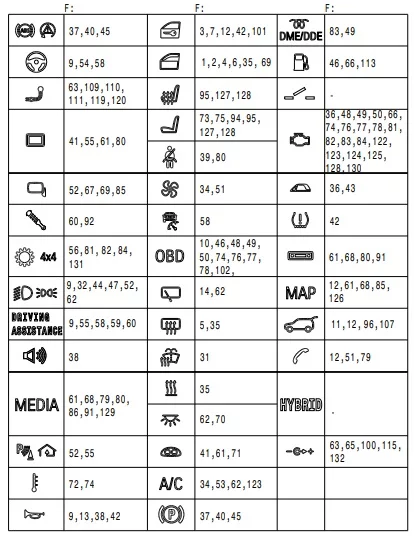

Opis symboli można znaleźć tutaj:
| Numer | Symbol | Opis |
| 1 |  |
ABS (układ przeciwblokujący);
DSC (dynamiczna kontrola stabilności) |
| 2 |  |
Moduł sterujący funkcją kolumny kierownicy |
| 3 |  |
Moduł przyczepy, hak holowniczy |
| 4 |  |
Wyświetlacz przezierny (head-up) |
| 5 |  |
System START-STOP |
| 6 |  |
Lusterka elektryczne |
| 7 |  |
Układ zawieszenia pneumatycznego |
| 8 |  |
Skrzynia biegów;
DSC – dynamiczna kontrola stabilności; SMG – sekwencyjna manualna skrzynia biegów. |
| 9 |  |
Reflektory;
Czujnik deszczu; Czujnik światła; Elektroniczna kontrola wysokości jazdy. |
| 10 |  |
Moduł świetlny |
| 11 |  |
Zmieniarka CD;
Moduł bramki „CAN”. |
| 12 |  |
Alarm |
| 13 |
|
Czujniki parkowania;
HomeLink (otwieracz drzwi garażowych) |
| 14 |  |
Wentylator elektryczny |
| 15 |  |
Klakson |
| 16 |  |
Moduł drzwi;
Automatyczne miękkie zamykanie. |
| 17 |  |
Okna elektryczne |
| 18 |  |
Podgrzewane siedzenia |
| 19 |  |
Regulacja siedzenia |
| 20 |  |
Pasy bezpieczeństwa |
| 21 |  |
OBD |
| 22 |  |
Ogrzewanie;
Niezależne ogrzewanie postojowe. Ogrzewanie przedniej szyby. |
| 23 |  |
Tempomat |
| 24 |  |
Przekaźnik tylnej wycieraczki |
| 25 |  |
Odmgławiacz tylnej szyby (ogrzewana szyba tylna) |
| 26 |  |
Podgrzewacz płynu do spryskiwaczy |
| 27 |  |
Wentylator |
| 28 |  |
Światła wewnętrzne |
| 29 |  |
Klaster instrumentów;
Licznik. |
| 30 |
|
System klimatyzacji |
| 31 | „DDE” | Cyfrowa elektronika Diesla (DDE) |
| 32 |  |
Przekaźnik pompy paliwa;
Sterowanie pompą paliwa. |
| 33 |  |
DME – cyfrowa elektronika silnika;
Zintegrowany moduł napięciowy – IVM. |
| 34 |  |
BDC (kontroler domeny nadwozia) |
| 35 |  |
Wzmacniacz HiFi;
Tuner telewizyjny; Moduł wideo. Radio. |
| 36 |  |
Kontrola ciśnienia w oponach RDV |
| 37 |  |
Spryskiwacze szyby przedniej |
| 38 |  |
System mycia reflektorów |
| 39 |  |
Szyberdach;
Szkło panoramiczne; Zamienny moduł górny. |
| 40 |  |
Telefon |
| 41 |  |
Zamienny moduł górny;
Przemienny przekaźnik. |
| 42 |  |
Zapalniczka przednia i tylna;
Gniazdo 12V; Gniazdo ładowania schowka (12V). |
| 43 |  |
Hamulec postojowy |
| 44 |  |
Zamek pokrywy bagażnika (tylnej klapy);
Automatyczne zamykanie tylnej klapy. |
| 45 |  |
Elektryczna tylna osłona przeciwsłoneczna |
| 46 |  |
Dynamiczny układ napędowy |
| 47 |  |
napęd na 4 koła |
| 48 |  |
Klimatyzacja |
| 49 |  |
Pomoc w prowadzeniu pojazdu |
| 50 |  |
System hybrydowy |
| 51 |  |
System dźwiękowy |
| 52 |  |
Elektrochromatyczne lusterko wsteczne |
| 53 |  |
Przekaźnik sprężarki zawieszenia pneumatycznego |

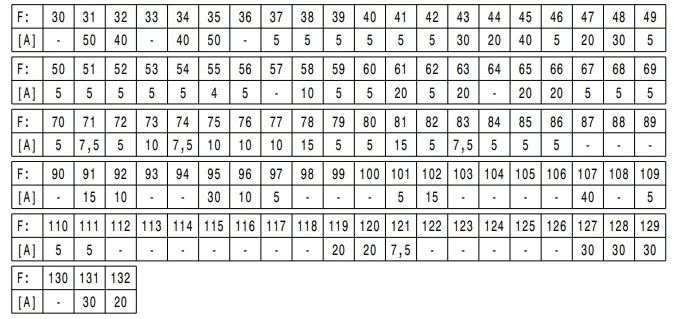

Ampery
- BDC
- Przednia skrzynka bezpiecznikowa po prawej
- Przednia skrzynka bezpiecznikowa po lewej
- Tylna skrzynka bezpiecznikowa
Przedział pasażerski

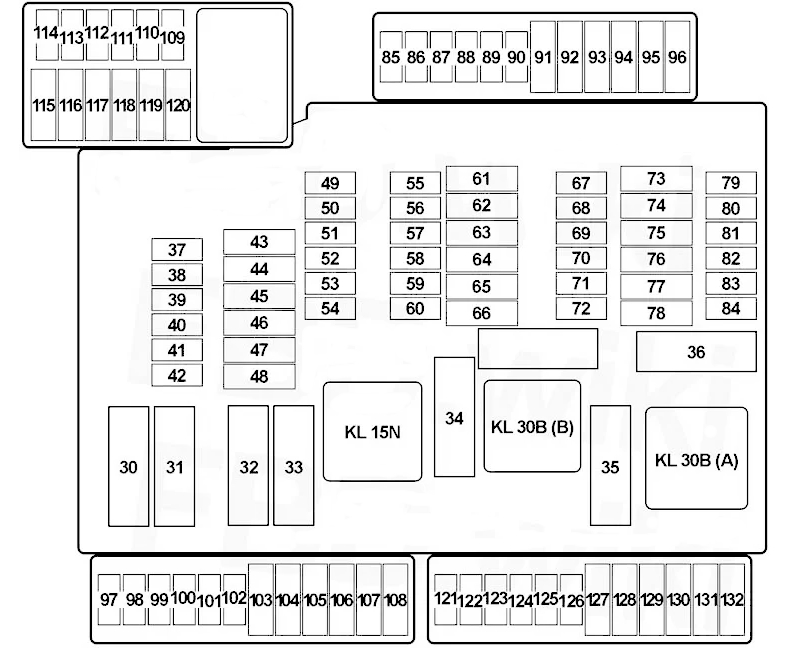

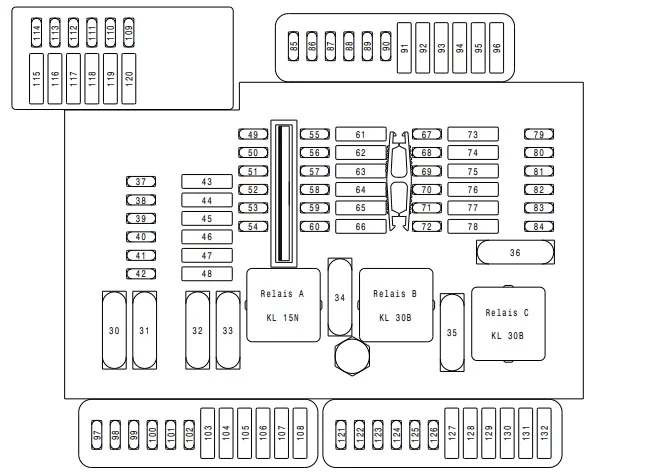

Skrzynka bezpieczników i przekaźników

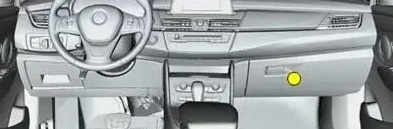

Wewnątrz samochodu główna skrzynka z bezpiecznikami i przekaźnikami znajduje się za schowkiem, po stronie pasażera.
Opis
| 30 | – |
| 31 | – |
| 32 | Kontroler domeny nadwozia 40A |
| 33 | – |
| 34 | Stopień wyjściowy wentylatora 40A |
| 35 | Kontroler domeny ciała 50A |
| 37 | 5A Przycisk hamulca postojowego |
| 38 | Syrena 5A z czujnikiem pochylenia |
| 39 | 5A Centrum funkcji dachu |
| 40 | 5A Dynamiczna kontrola stabilności (DSC) |
| 41 | 5A Jednostka sterująca zestawu wskaźników |
| 42 | Odbiornik zdalnego sterowania 5A |
| 43 | Centrum funkcji dachowych 30A |
| 44 | 20A Prawy reflektor |
| 45 | 30A bez elektromechanicznego hamulca postojowego: dynamiczna kontrola stabilności (DSC) |
| 40A z elektromechanicznym hamulcem postojowym: dynamiczna kontrola stabilności (DSC) | |
| 46 | 5A Wykrywanie nieszczelności metodą naturalną |
| 47 | 30A 2015–2016: Wzdłużny rozkład momentu obrotowego. |
| 20A 2016-2022: Lewy reflektor | |
| 48 | Jednostka sterująca 30A selektywnej regeneracji katalitycznej (SCR). |
| 49 | 5A Elektryczna klapa wydechowa, elektronika sterująca elektryczną nagrzewnicą pomocniczą nr 2 |
| 50 | 5A Siłownik żaluzji chłodnicy, czujnik katalizatora (z wyjątkiem PHEV) |
| 51 | Baza fanów 5A |
| 52 | 5A Elektrochromowe wewnętrzne lusterko wsteczne |
| 53 | 5A Czujnik automatycznej kontroli recyrkulacji powietrza (AUC). |
| 54 | 5A Elektromechaniczne wspomaganie kierownicy |
| 55 | 4A Kamera cofania, asystent parkowania |
| 56 | 5A Wzdłużny rozkład momentu obrotowego, generator dźwięku pojazdu (PHEV), generator dźwięku pojazdu nr 2 (PHEV) |
| 57 | – |
| 58 | 10A Przełącznik kolumny kierownicy |
| 59 | 5A System wspomagania kierowcy oparty na kamerze |
| 60 | 5A Dodatkowy system opcjonalny |
| 61 | 20A Jednostka główna (system radiowy lub nawigacyjny) |
| 62 | 5A Przednie oświetlenie wewnętrzne, światło deszczowe, czujnik kondensacji słonecznej, oświetlenie lusterek kosmetycznych, oświetlenie wnętrza trzeciego rzędu, oświetlenie listew ozdobnych, oświetlenie tapicerki wnętrza, oświetlenie tapicerki drzwi |
| 63 | Gniazdo przyczepy 20A |
| 64 | – |
| 65 | 20A Zapalniczka przednia (gniazdo 12V), gniazdo (pod schowkiem) |
| 66 | 20A Elektronika sterująca elektryczną pompą paliwa |
| 67 | 7.5A 2015–2017: Lusterko zewnętrzne (pasażer z przodu) |
| 5A 2017–2022: Lusterko zewnętrzne (pasażer z przodu) | |
| 68 | Touchbox 5A, kontroler (CON), koncentrator USB, złącze ładowania USB nr 3 |
| 69 | 7.5A 2015-2017: Lusterko zewnętrzne (blok przełączników – drzwi kierowcy) |
| 5A 2017-2022: Lusterko zewnętrzne (blok przełączników – drzwi kierowcy) | |
| 70 | 5A Oświetlenie bagażnika, oświetlenie schowka podręcznego, przycisk pokrywy tylnej po wewnętrznej stronie pokrywy tylnej |
| 71 | 7,5A Jednostka sterująca zestawu wskaźników |
| 72 | 5A Przekaźnik wyłączający wentylator elektryczny |
| Wentylator 5A >400W: Wbudowany moduł zasilania | |
| 73 | 10A Regulacja oparcia siedzenia kierowcy (blok zaworowy), Blok zaworów podparcia lędźwiowego kierowcy, Przełącznik regulacji szerokości oparcia siedzenia kierowcy |
| 74 | Benzyna 7,5 A (TU): Pompa płynu chłodzącego turbosprężarki |
| 75 | 10A Regulacja oparcia przedniego siedzenia pasażera (blok zaworów), blok zaworów podparcia lędźwiowego pasażera, przełącznik regulacji szerokości oparcia siedzenia pasażera |
| 76 | 5A 2015–2017: Przednie oświetlenie wnętrza |
| 77 | 10A Czujnik tlenku azotu za konwerterem selektywnej redukcji katalitycznej (SCR). |
| 78 | 15A Jednostka sterująca selektywnej regeneracji katalitycznej (SCR). |
| 79 | Podstawa 5A, taca na akcesoria do ładowania bezprzewodowego, taca na akcesoria do ładowania bezprzewodowego, wzmacniacz antenowy |
| 80 | 5A Przednie oświetlenie wnętrza |
| 81 | 15A Elektroniczne sterowanie skrzynią biegów |
| 82 | 5A Poziom selektora (przełącznik biegów) |
| 83 | 5A 2015–2016: Cyfrowa elektronika silnika. |
| 7.5A 2016–2022: Cyfrowa elektronika silnika. | |
| 84 | 5A z manualną skrzynią biegów: moduł sprzęgła |
| 5A z dwusprzęgłową skrzynią biegów: jednostka sterująca dwusprzęgłową skrzynią biegów, przekaźnik dwusprzęgłowej skrzyni biegów. | |
| 85 | 5A Elektrochromowe wewnętrzne lusterko wsteczne |
| 86 | – |
| 87 | – |
| 88 | – |
| 89 | – |
| 90 | 5A Automatyczne otwieranie klapy tylnej |
| 91 | – |
| 92 | 10A Opcjonalny system opcjonalny |
| 93 | – |
| 94 | 20A Elektronika zdalnego sterowania do zwalniania oparcia siedzenia |
| 95 | 30A Blok przełączników regulacji siedzenia, strona pasażera z przodu |
| 96 | 10A Zamek bagażnika/tylnej klapy |
| 97 | 5A Pomocnicza jednostka sterująca |
| 98 | – |
| 99 | – |
| 100 | 5A PHEV: zestaw akumulatorów wysokiego napięcia |
| 101 | Czytnik ID 5A, moduł wspólnego korzystania z samochodu (CSM) |
| 102 | – |
| 103 | 20A Prawy reflektor |
| 104 | 20A Lewy reflektor |
| 105 | – |
| 106 | – |
| 107 | 40A 2015-2017: Automatyczne otwieranie tylnej klapy. |
| 40A 2017-2022: Moduł funkcyjny tylnych drzwi | |
| 108 | 30A 2020-2022: Moduł funkcyjny tylnych drzwi |
| 109 | Przekaźnik bistabilny 5A |
| 110 | Przekaźnik bistabilny 5A |
| 111 | Przekaźnik bistabilny |
| 112 | – |
| 113 | 10A PHEV (2015-2016): Moduł sterujący zbiornika paliwa pod ciśnieniem |
| 114 | – |
| 115 | 5A PHEV: wygodna elektronika ładowania |
| 116 | – |
| 117 | – |
| 118 | – |
| 119 | Moduł przyczepy 20A |
| 120 | Moduł przyczepy 20A |
| 121 | Port ładowania USB 7,5 A nr 4 |
| 122 | 5A PHEV: generator gazu z zaciskiem akumulatora zabezpieczającego |
| 123 | 5A PHEV: elektryczna sprężarka klimatyzacji, dodatkowa nagrzewnica elektryczna |
| 124 | 10A PHEV: Elektryczna elektronika maszyn |
| 125 | – |
| 126 | – |
| 127 | 30A Elektroniczne ogrzewanie siedzenia kierowcy (wersja podstawowa), moduł siedzenia kierowcy (wersja wysoka) |
| 128 | 30A Elektronicznie podgrzewany przedni fotel pasażera |
| 129 | Wzmacniacz Hi-Fi 30A |
| 130 | 10A Benzyna: Pompa płynu chłodzącego 2 w obwodzie płynu chłodzącego o niskiej temperaturze |
| 131 | 30A Wzdłużny rozkład momentu obrotowego, pompa oleju w skrzyni biegów (PHEV) |
| 132 | 20A Gniazdo pod podłokietnikiem, gniazdo tylne (2015-2018), gniazdo w bagażniku |
Poszczególne elementy przekaźnikowe można instalować poza tą skrzynką.

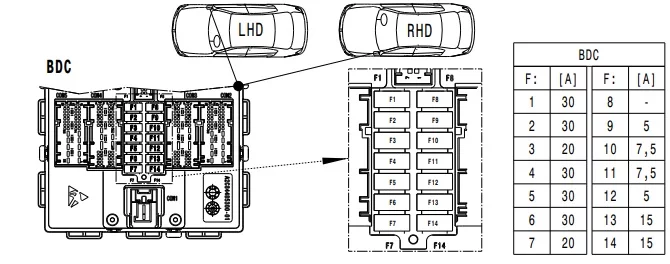

Skrzynka bezpiecznikowa

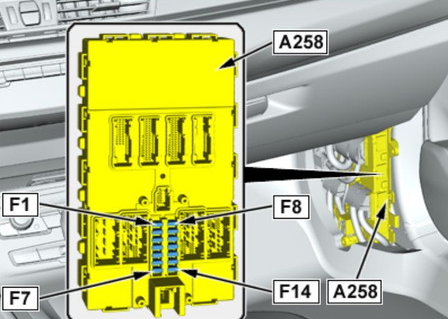

Kolejna skrzynka bezpieczników znajduje się na stojaku pod tablicą rozdzielczą.
Opis
- 30A Elektryczne szyby (pasażer)
- 30A Elektryczne szyby (strona kierowcy – tył)
- 20A Zamek drzwi (pasażer z przodu)
- 30A Elektryczne szyby (kierowca)
- 30A Ogrzewana tylna szyba
- 30A Elektrycznie sterowana szyba (strona pasażera – tył)
- 30A Zamek drzwi (kierowca)
- –
- 5A Panel sterowania oświetleniem, zespół przełączników kolumny kierownicy, panel sterowania systemem wspomagania kierowcy z włącznikiem świateł awaryjnych
- Złącze diagnostyczne 7,5A
- Złącze diagnostyczne 7,5 A (2014–2015), układ ogrzewania/klimatyzacji, moduł funkcyjny tylnych drzwi (2017–2021)
- 5A Analiza elektroniki bezdotykowego otwierania tylnych drzwi, modułu komunikacji telematycznej, modułu elektronicznego klamki zewnętrznej drzwi (kierowca/pasażer)
- 15A Klakson
- –
Komora silnika

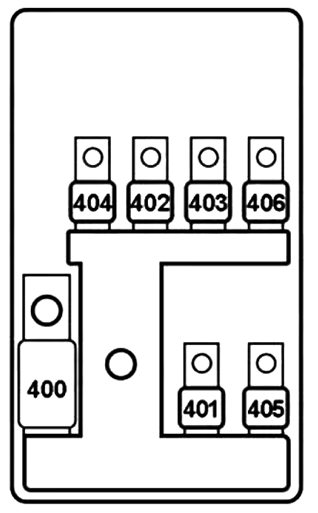

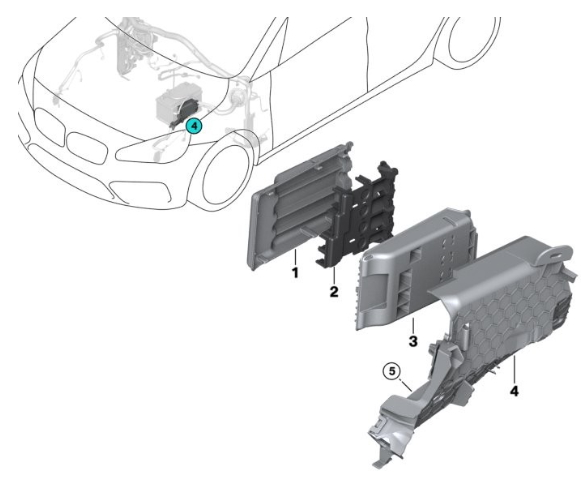

Skrzynka bezpieczników zasilania
Obok akumulatora znajduje się skrzynka bezpieczników dużej mocy (2), która jest podłączona do jego dodatniego bieguna.
Opis
| 400 | Przednia skrzynka przyłączeniowa 250A |
| 401 | Wentylator 60 A → 400 W: Elektryczny przekaźnik wyłączający wentylator |
| 80A 600W Wentylator: Przekaźnik odcinający wentylator elektryczny | |
| 125A 800W Wentylator: Przekaźnik odcinający wentylator elektryczny | |
| 402 | 125A Elektromechaniczne wspomaganie kierownicy |
| 403 | 50A →06.18: Dynamiczna kontrola stabilności (DSC) |
| 60A 18.07 →: Dynamiczna kontrola stabilności (DSC) | |
| 404 | Kontroler domeny ciała 125A |
| 405 | Przednia elektryczna nagrzewnica pomocnicza 100 A |
| 406 | 40A Diesel: podgrzewanie filtra paliwa |
| Podwójne sprzęgło Steptronic 40A: Przekaźnik skrzyni biegów z podwójnym sprzęgłem | |
| 60A Elektronika sterująca elektryczną nagrzewnicą pomocniczą w komorze silnika |

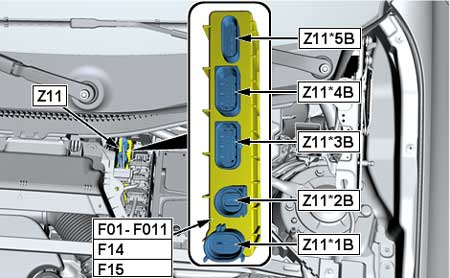

Wbudowany moduł zasilania
Dodatkowe moduły mocy zawierają bezpieczniki i przekaźniki. Jeżeli jeden z bezpieczników lub jeden z przekaźników jest uszkodzony, należy wymienić cały zintegrowany moduł mocy.
Schemat skrzynki bezpieczników w bagażniku
Bezpieczniki znajdują się w przestrzeni ładunkowej po prawej stronie (za osłoną).
- Zdejmij osłonę z prawego poszycia bocznego
- .Skrzynka bezpieczników może być umieszczona za izolacją akustyczną.
Moduł kontroli nadwozia (BDC) Body Domain Controller
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
Podobne modele
-
BMW M3 (G80 G81) i M4 (G82) (2020-2024) – schematy bezpieczników i przekaźników21.09.2023 -
BMW 2 (F22-F23-F87) (2014-2021) – schematy bezpieczników i przekaźników9.09.2023 -
BMW X4 G02 (2018-2023) – schematy bezpieczników i przekaźników28.08.2023 -
BMW Z4 G29 (2018-2023) – schematy bezpieczników i przekaźników22.05.2023
Więcej w kategorii: BMW →
Komentarze
Co o tym myślisz?
Komentarz trafia do mnie na maila — odpowiem osobiście. Publikuję wybrane (z imieniem, bez maila). Nie musisz podawać swojego adresu e-mail.
