W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW X6 (F16) z lat: 2014, 2015, 2016, 2017, 2018, 2019.
BMW X6 (F16) to druga generacja luksusowego coupe SUV-a BMW X6, produkowana w latach 2014-2019. Oto kilka kluczowych informacji na temat BMW X6 F16:
- Design: BMW X6 F16 kontynuowało unikalny i dynamiczny design swojego poprzednika, łącząc cechy coupe i SUV-a. Posiada charakterystyczny wygląd z opadającą linią dachu, muskularnymi nadkolami i agresywnie stylizowanymi reflektorami przednimi. Podobnie jak w przypadku poprzedniej generacji, charakterystyczne jest również podwójne grill w kształcie „nerki”.
- Napęd: BMW X6 F16 oferowało różne opcje napędowe, w tym silniki benzynowe i wysokoprężne. W zależności od wersji, dostępne były również modele z napędem na cztery koła xDrive. Silniki były mocne i oferowały imponujące osiągi, a zaawansowane systemy kontroli trakcji i dynamiczne zawieszenie przekładały się na pewne prowadzenie.
- Wnętrze: Wnętrze BMW X6 F16 było przestronne i luksusowe, z wysokiej jakości materiałami i starannym wykończeniem. Fotele były wygodne, a deska rozdzielcza była nowoczesna i ergonomiczna. Samochód oferował również wiele zaawansowanych technologii, takich jak system iDrive z dużym ekranem dotykowym, nawigację satelitarną, system audio premium i wiele innych.
- Wydajność: BMW X6 F16 zapewniało imponującą wydajność i sportowe osiągi. Dzięki zaawansowanym systemom kontroli trakcji, adaptacyjnemu zawieszeniu i precyzyjnemu układowi kierowniczemu, samochód oferował dynamiczną jazdę zarówno na drogach miejskich, jak i poza nimi. Różne tryby jazdy pozwalały kierowcy dostosować parametry napędu i zawieszenia do swoich preferencji.
- Technologie: BMW X6 F16 było bogato wyposażone w zaawansowane technologie. Oprócz systemu iDrive, nawigacji satelitarnej i systemu audio premium, samochód oferował również wiele systemów bezpieczeństwa i asystujących kierowcy, takich jak system ostrzegania przed kolizją, adaptacyjny tempomat, asystent parkowania i wiele innych.
BMW X6 F16 kontynuowało sukces pierwszej generacji, oferując jeszcze bardziej zaawansowane technologie, lepszą wydajność i jeszcze bardziej agresywny design. Samochód cieszył się popularnością wśród osób poszukujących luksusowego i sportowego SUV-a o unikalnym charakterze.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

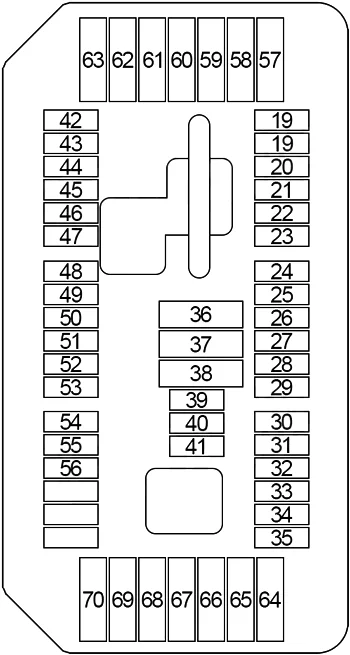

Skrzynka bezpieczników w przedziale pasażerskim
Poluzuj mocowania, strzałki i otwórz pokrywę.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 19 | 5 | Odbiornik zdalnego sterowania |
| 20 | 5 | Centrum sterowania funkcjami dachu |
| 21 | 5 | Jednostka sterująca podgrzewaniem |
| 22 | 7,5 | Blok przełączników drzwi kierowcy, lusterko zewnętrzne pasażera |
| 23 | 10 | Cyfrowa elektronika silnika (DME) |
| 24 | 10 | Elektroniczna kontrola skrzyni biegów |
| 25 | 5 | Touchbox, kontroler iDrive |
| 26 | 5 | Wysuwany głośnik deski rozdzielczej, przełącznik ogrzewania tylnego lewego/prawego siedzenia |
| 27 | 10 | Blokada zaworu podparcia lędźwiowego kierowcy/pasażera, przełącznik regulacji siedzenia bocznego kierowcy/pasażera |
| 28 | 5 | Czujnik deszczu/światła/słonecznego/kondensacji, centrum sterowania funkcjami dachu, oświetlenie lusterek kosmetycznych |
| 29 | 15 | Pomocnicza pompa wodna |
| 30 | 10 | Pompa płynu chłodzącego do chłodnicy powietrza doładowującego |
| 31 | 5 | Przekaźnik odcięcia wentylatora elektrycznego |
| 32 | 5 | Skrzynka rozdzielcza |
| 33 | 5 | N63, S63: Pompa płynu chłodzącego turbosprężarki |
| 5 | N20: Sprężarka klimatyzacji (elektryczna), elektryczna nagrzewnica pomocnicza | |
| 34 | 5 | Zintegrowane zarządzanie podwoziem (ICM) |
| 35 | 5 | Elektrochromowe wewnętrzne lusterko wsteczne |
| 36 | 20 | Centralne gniazdo zasilania (połączenie 12 V) |
| 37 | 20 | Zapalniczka przednia (podłączenie 12 V) |
| 38 | 20 | Centrum sterowania funkcjami dachu |
| 39 | 15 | lewy reflektor |
| 40 | – | – |
| 41 | 10 | S63: Pompa płynu chłodzącego do chłodnicy powietrza doładowującego |
| 10 | N20: Zawór odcinający czynnik chłodniczy w kabinie pasażerskiej, elektronika maszyny elektrycznej (EME) | |
| 42 | 5 | Elektroniczna kontrola amortyzatorów, elektrochromowe wewnętrzne lusterko wsteczne |
| 43 | 5 | Oświetlenie ukierunkowane w lewo/w prawo |
| 44 | 7,5 | Systemy wspomagania kierowcy oparte na kamerach (KAFAS), aktywny układ kierowniczy |
| 45 | 5 | Aktywny tempomat (ACC), automatyczny czujnik kontroli recyrkulacji powietrza (AUC) |
| 46 | 5 | Jednostka napędowa żaluzji chłodnicy |
| 5 | B47, N47, N57: Podgrzewacz odpowietrznika silnika, jednostka napędowa żaluzji chłodnicy | |
| 47 | 5 | Elektroniczny moduł noktowizyjny (NVE), generator dźwięku pojazdu (VSG) |
| 48 | 10 | Centrum przełączania kolumny kierownicy |
| 49 | 5 | Czujnik kąta skrętu |
| 5 | N57D30T1: Zawór odcinający zbiornik wyrównawczy płynu chłodzącego, czujnik kąta skrętu | |
| 50 | 5 | Klaster instrumentów |
| 51 | – | – |
| 52 | 7,5 | Klaster instrumentów |
| 53 | 5 | Oświetlenie schowka na rękawiczki, listwa dekoracyjna, oświetlenie kieszeni w drzwiach, oświetlenie panelu drzwi, przednie lewe/prawe oświetlenie przestrzeni na nogi |
| 54 | 10 | Przełącznik zmiany biegów (GWS) |
| 55 | 5 | Servotronic (SVT), elektromechaniczne wspomaganie kierownicy (EPS) |
| 56 | 5 | Zarządzanie dynamiką pionową (VDM) |
| 57 | 20 | lewy reflektor |
| 58 | 30 | Dynamiczna kontrola stabilności (DSC) |
| 59 | 40 | Aktywny układ kierowniczy |
| 60 | 40 | Stopień mocy dmuchawy |
| 61 | 20 | Elektroniczna kontrola przepustnicy |
| 62 | 30 | →06.2016: Zarządzanie dynamiką pionową (VDM) |
| 20 | 07.2016→: Zarządzanie dynamiką pionową (VDM) | |
| 63 | 30 | Skrzynka transferowa (VTG) |
| 64 | 30 | Moduł ogrzewania siedzenia pasażera |
| 65 | 30 | Moduł ogrzewania siedzenia kierowcy |
| 66 | 20 | Niezależna nagrzewnica pomocnicza |
| 67 | 30 | Blok przełącznika regulacji siedzenia po stronie kierowcy (bez modułu siedzenia (SMFA)), moduł siedzenia kierowcy (SMFA) |
| 68 | 30 | Blok przełączników regulacji siedzenia pasażera (bez modułu siedzenia (SMBF)), moduł siedzenia pasażera (SMBF) |
| 69 | 20 | Elektroniczna kontrola skrzyni biegów (EGS) |
| 70 | 20 | Elektryczna regulacja kolumny kierownicy |
BDC (kontroler domeny nadwozia)
Znajduje się we wnęce na nogi pasażera z przodu.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30 | Napęd elektrycznego okna pasażera |
| 2 | 30 | Napęd tylnej szyby po stronie kierowcy |
| 3 | 20 | Zamek przednich drzwi pasażera |
| 4 | 30 | Napęd elektrycznego okna kierowcy |
| 5 | 30 | Odmgławiacz tylnej szyby |
| 6 | 30 | Napęd tylnej szyby po stronie pasażera |
| 7 | 20 | Zamek drzwi kierowcy |
| 8 | – | – |
| 9 | 5 | Środkowy przełącznik kolumny kierownicy, zespół włącznika świateł, moduł obsługi systemu wspomagania kierowcy z przełącznikiem ostrzegania o zagrożeniach |
| 10 | 7,5 | Lewy reflektor |
| 11 | 7,5 | Złącze diagnostyczne, system ogrzewania/klimatyzacji, dynamiczna kontrola stabilności (DSC) |
| 12 | 5 | Telematyczna skrzynka komunikacyjna, moduł elektronicznych klamek do drzwi zewnętrznych |
| 13 | 15 | Klakson (niski/wysoki zakres) |
| 14 | – | – |

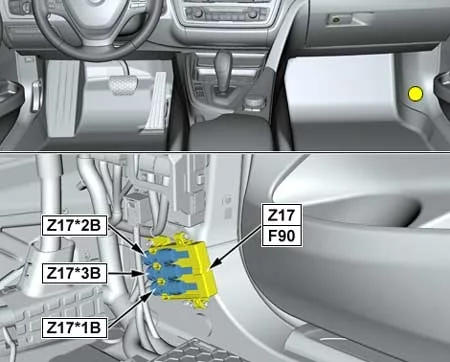

| Numer | Ampery [A] | Opis |
|---|---|---|
| 90 | 50 | Dynamiczna kontrola stabilności (DSC) |

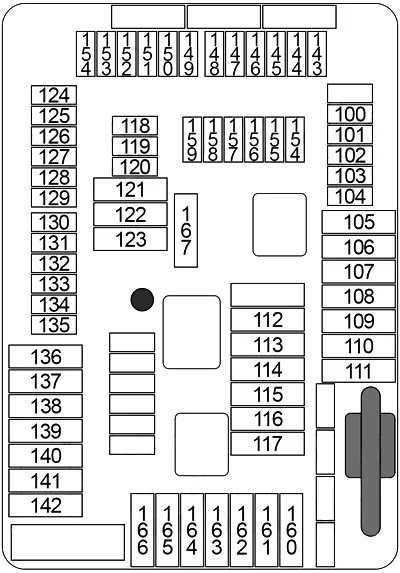

Skrzynka bezpieczników przedziału bagażowego
Otwórz pokrywę na prawym bocznym wykończeniu, strzałka. Informacje o rodzajach i umiejscowieniu bezpieczników znajdują się na osobnej karcie.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 100 | 5 | Przycisk hamulca postojowego |
| 101 | 15 | Prawy reflektor |
| 102 | 5 | Jednostka akumulatora wysokiego napięcia |
| 103 | 5 | Syrena z czujnikiem alarmu przechyłu |
| 104 | 5 | Jednostka sterująca hamulca postojowego, wykrywanie naturalnego wycieku próżni (NVLD) |
| 105 | 30 | Automatyczna rolka z odwracalnym napędem elektromotorycznym (po prawej) |
| 106 | 30 | Poprzeczny rozdział momentu obrotowego na tylną oś |
| 107 | 40 | Automatyczne uruchamianie pokrywy bagażnika (>07.2016), moduł funkcyjny tylnej klapy (08.2016>) |
| 108 | – | – |
| 109 | – | – |
| 110 | 40 | Przekaźnik sprężarki zawieszenia pneumatycznego |
| 111 | – | – |
| 112 | 20 | Moduł sterujący zbiornika paliwa pod ciśnieniem |
| 113 | 30 | Moduł przyczepy |
| 114 | 30 | Moduł przyczepy |
| 115 | 20 | Prawy reflektor |
| 116 | 30 | Jednostka sterująca hamulca postojowego |
| 117 | 30 | Automatyczna rolka z odwracalnym napędem elektromotorycznym (po lewej) |
| 118 | 5 | Przełącznik wideo (VSW) |
| 119 | – | – |
| 120 | 5 | Jednostka sterująca zasilaniem |
| 5 | N20: Kontroler ładowania akumulatora pomocniczego | |
| 121 | 20 | Jednostka główna |
| 122 | 30 | Wzmacniacz dźwięku |
| 123 | – | – |
| 124 | 5 | Moduł wideo |
| 125 | – | – |
| 126 | 10 | Napęd automatycznego cichego zamykania tylnych drzwi pasażera |
| 127 | 5 | Zmieniarka DVD |
| 128 | 5 | Tacka na akcesoria do ładowania bezprzewodowego, wzmacniacz antenowy, płyta podstawowa |
| 129 | 15 | Aktywny projekt dźwięku (ASD) |
| 130 | 5 | Automatyczne uruchamianie pokrywy bagażnika |
| 131 | 5 | Oświetlenie bagażnika, przycisk tylnej pokrywy po wewnętrznej stronie tylnej pokrywy, filtr tłumiący hałas |
| 132 | 5 | Boczny rozdział momentu obrotowego na tylną oś, elektroniczna regulacja wysokości jazdy |
| 133 | 5 | Automatyczna klimatyzacja tylnego przedziału |
| 134 | 5 | Napęd automatycznego cichego zamykania tylnych drzwi kierowcy |
| 135 | 5 | Zacisk akumulatora bezpieczeństwa, Generator gazu |
| 136 | – | – |
| 137 | – | – |
| 138 | – | – |
| 139 | 20 | Gniazdo przyczepy |
| 140 | 20 | Blokada pokrywy bagażnika/tylnej klapy |
| 141 | – | – |
| 142 | – | – |
| 143 | 10 | Przekaźnik chłodnicy |
| 144 | 15 | Jednostka sterująca selektywnej redukcji katalitycznej (SCR). |
| 145 | 5 | Asystent parkowania, wentylator systemu informacyjno-rozrywkowego nr 2 |
| 146 | 15 | Elektryczna klapa wydechowa (№1, №2) |
| 147 | 15 | Jednostka sterująca selektywnej redukcji katalitycznej (SCR). |
| 148 | 5 | Ostrzeżenie o zmianie pasa ruchu (SWW) |
| 149 | 7,5 | Prawy reflektor |
| 150 | 5 | →06.2016: Elektronika bezdotykowej oceny otwarcia klapy bagażnika, Elektronika komfortowego ładowania |
| 7,5 | 07.2016→: Elektronika bezkontaktowej oceny otwarcia tylnej klapy, Elektronika wygodnego ładowania, Moduł funkcyjny tylnej klapy | |
| 151 | 5 | USB-HUB (złącze USB №1/№2, złącze AUX-In) |
| 152 | 5 | Dwustronny automatyczny kołowrotek elektromotoryczny (lewy/prawy) |
| 153 | 15 | Jednostka sterująca selektywnej redukcji katalitycznej (SCR). |
| 154 | 5 | Wszechstronna kamera wizyjna (TRSVC), kamera cofania |
| 155 | 10 | Napęd automatycznego cichego zamykania drzwi pasażera |
| 156 | 10 | Napęd automatycznego miękkiego zamykania drzwi kierowcy |
| 157 | – | – |
| 158 | 10 | Rozrywka dla tylnych siedzeń |
| 159 | 5 | Wzmacniacz audio, wentylator systemu informacyjno-rozrywkowego nr 2 |
| 160 | 20 | Silnik dmuchawy tylnej komory |
| 161 | – | – |
| 162 | 20 | Zapalniczka tylna (złącze 12 V nr 1 i nr 2), zapalniczka bagażowa (złącze 12 V) |
| 163 | 30 | Moduł przyczepy |
| 164 | 30 | Moduł ogrzewania prawego tylnego siedzenia |
| 165 | 20 | Sterowanie pompą paliwa (EKPS) |
| 166 | 30 | Moduł ogrzewania lewego tylnego siedzenia |
| 167 | 30 | Napęd automatycznego domykania drzwi kierowcy, Napęd automatycznego domykania drzwi pasażera |
Tylna skrzynka rozdzielcza zasilania 2
| Numer | Ampery [A] | Opis |
|---|---|---|
| 201 | 10 | Pomocnicza jednostka sterująca (SEC) |
| 202 | 7,5 | Pomocnicza jednostka sterująca (SEC) |
| 203 | 5 | Pomocnicza jednostka sterująca (SEC) |
| 204 | 5 | Pomocnicza jednostka sterująca (SEC) |
| 205 | 5 | Moduł pomocniczy klastra przełączników |
| 206 | 5 | Moduł pomocniczy audio |
| 207 | 20 | Moduł pomocniczy audio |
| 208 | 5 | Moduł pomocniczy audio |
| 209 | 5 | Moduł pomocniczy audio |
| 210 | 5 | Pomocnicza jednostka sterująca (SEC) |
| 211 | 20 | Odmgławiacz przedniej szyby |
| 212 | 20 | Odmgławiacz przedniej szyby |
| 213 | 15 | Ogrzewane okno boczne (przednie lewe/prawe) |
| 214 | 5 | Pomocnicza jednostka sterująca |
| 215 | 5 | Pomocnicza jednostka sterująca |
| 216 | 5 | Pomocnicza jednostka sterująca |
| 217 | 5 | Moduł pomocniczy audio |
| 218 | 5 | Pomocnicza jednostka sterująca |
| 219 | 5 | Moduł pomocniczy audio |
| 220 | 5 | Pomocnicza jednostka sterująca |
Uchwyty bezpieczników
| Numer | Ampery [A] | Opis |
|---|---|---|
| 301 | 10 | Pomocnicza jednostka sterująca |
| 302 | 5 | Moduł pomocniczy klastra przełączników |
| 303 | 5 | Moduł pomocniczy audio |
| 304 | 5 | Pomocnicza jednostka sterująca (SEC) |
| 311 | 30 | Zasilanie okna |
| 312 | 30 | Zasilanie okna |
| 313 | 30 | Zasilanie okna |
| 314 | 30 | Zasilanie okna |
| 615 | 5 | Elektronika maszyn elektrycznych (EME) |
| 612 |

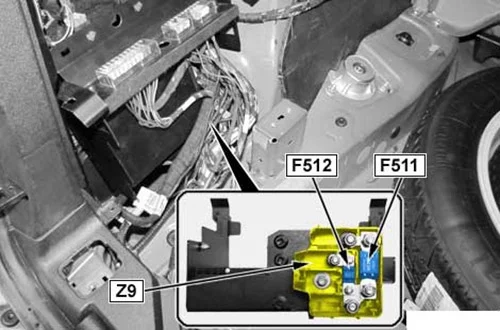

| Numer | Ampery [A] | Opis |
|---|---|---|
| 511 | 100 | Bezpiecznik (bez akumulatora pomocniczego): 301, 302, 303, 304, 311, 312, 313, 314 |
| 100 | Bezpiecznik (z akumulatorem pomocniczym): 201, 202, 203, 204, 205, 206, 207, 208, 209, 210, 211, 212, 213, 214, 215, 216, 217, 218 | |
| 512 | 100 | Bezpiecznik (bez akumulatora pomocniczego): 301, 302, 303, 304, 311, 312, 313, 314 |
| 100 | Bezpiecznik (z akumulatorem pomocniczym): 201, 202, 203, 204, 205, 206, 207, 208, 209, 210, 211, 212, 213, 214, 215, 216, 217, 218 |

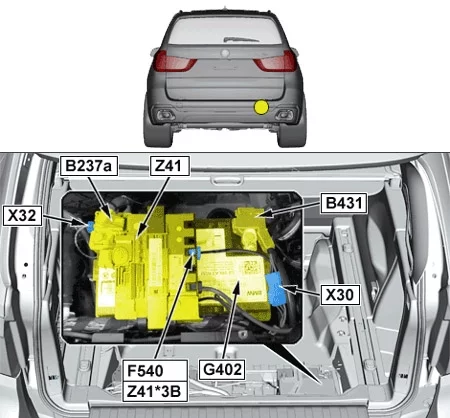

| Numer | Ampery [A] | Opis |
|---|---|---|
| 540 | 5 | Inteligentny czujnik akumulatora pomocniczego |
Skrzynka bezpieczników komory silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | Czujnik wałka rozrządu, zawór regulacji ilości paliwa, zawór regulujący ciśnienie szyny, konwerter ciśnienia klapy sterującej turbiny, zawór przełączający klapy obejściowej sprężarki niskiego ciśnienia (z wyjątkiem USA), zawór przełączający klapy obejściowej pomocniczej chłodnicy EGR (USA), siłownik ciśnienia doładowania (klasa wydajności „T „), siłownik ciśnienia doładowania stopnia wysokiego ciśnienia (VNT – klasa wydajności „S”), siłownik ciśnienia doładowania stopnia wysokiego ciśnienia №2 (VNT (N57D30S1)) |
| 2 | 20 | Czujnik tlenu przed katalizatorem, miernik masy powietrza z gorącą folią, zawór przełączający mocowania silnika, czujnik tlenu za katalizatorem, czujnik stanu oleju, zawór przełączający klapy obejściowej chłodnicy EGR, zawór przełączający klapy uruchamiający sprężarkę wysokiego ciśnienia 2, konwerter ciśnienia dla zaworu Wastegate |
| 3 | 30 | Cyfrowa elektronika Diesla (DDE) |
| 4 | 10 | Czujnik tlenku azotu przed katalizatorem SCR, pompa płynu chłodzącego, chłodzenie EGR (→04.2014), zawór przełączający do niskotemperaturowego chłodzenia EGR, czujnik cząstek stałych |
| 5 | 10 | Przetwornik ciśnienia dla zaworu upustowego, zawór przełączający klapy sterującej turbiny, przekaźnik pompy płynu chłodzącego |
Skrzynka bezpieczników (niewymienna)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 25 | Cyfrowa elektronika silnika (DME) — zapłon |
| 2 | 25 | Cyfrowa elektronika silnika (DME) — wtryskiwacz |
| 3 | 15 | Cyfrowa elektronika silnika (DME) — wtryskiwacz |
| 4 | 20 | Cyfrowa elektronika silnika (DME) — wtryskiwacz |
| 5 | 40 | Cyfrowa elektronika silnika (DME) — Valvetronic |
| 6 | 40 | Cyfrowa elektronika silnika (DME) — Valvetronic |
| 7 | – | – |
| R1 | Zapłon i wtryskiwacze | |
| R2 | Valvetronic | |
| R3 | Cyfrowa elektronika silnika (DME) | |
Skrzynka bezpieczników (niewymienna)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 400 | 125 | Przekaźnik odcięcia wentylatora elektrycznego |
| 401 | 125 | Elektromechaniczne wspomaganie kierownicy (EPS) |
| 402 | 100 | Elektryczny podgrzewacz pomocniczy |
| 403 | 50 | Ogrzewanie filtra paliwa |
Topliwy blok ogniw (niewymienny)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 500 | 50 | Kontroler domeny nadwozia (BDC) |
| 501 | 125 | Tylna skrzynka rozdzielcza zasilania |
| 502 | 150 | Dynamiczna kontrola stabilności (DSC) |
| 503 | 125 | N63, S63, N20: Zintegrowany moduł zasilania |
| 125 | D47, N47, N57: Przekaźnik główny Digital Diesel Electronics (DDE). | |
| 504 | 125 | Kontroler domeny nadwozia (BDC) |
| 505 | 50 | Wzmacniacz dźwięku |
| 506 | 60 | N55, N63, S53, B47, N47, N57: jednostka sterująca zasilaniem (PCU) |
| 60 | N20: Kontroler ładowania akumulatora pomocniczego | |
| 507 | 40 | Elektryczna nagrzewnica pomocnicza prawa tylna |
| 508 | 40 | Sterowanie dodatkowym ogrzewaniem trzeciego rzędu siedzeń |
| 509 | 40 | Kontroler domeny nadwozia (BDC) |
| 510 | 40 | Elektryczna nagrzewnica dodatkowa z lewej strony |
