W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 6 Gran Tourismo G32 z lat: 2017, 2018, 2019, 2020.

BMW 6 Gran Tourismo (G32) to luksusowe coupe-wagon należące do serii 6 produkowane przez niemieckiego producenta BMW od 2017 roku. Oto kilka informacji na temat tego modelu:

  1. Design: BMW 6 Gran Tourismo G32 wyróżnia się swoim eleganckim i dynamicznym designem. Ma długą maskę, nisko osadzone proporcje, a także dach typu fastback, który nadaje mu charakterystyczny wygląd. Ten model jest połączeniem cech coupe i kombi, co nadaje mu sportowy charakter i przestronne wnętrze.
  2. Wnętrze: Kabina BMW 6 Gran Tourismo oferuje dużą przestrzeń i wysoki poziom komfortu dla pasażerów. Wykończenie jest luksusowe, z wykorzystaniem wysokiej jakości materiałów i starannego wykonania. Wnętrze oferuje również zaawansowane systemy multimedialne i nawigacyjne oraz opcje personalizacji.
  3. Wydajność: BMW 6 Gran Tourismo G32 jest dostępne z różnymi silnikami benzynowymi i wysokoprężnymi. Obejmuje to również mocne jednostki M Performance dla entuzjastów sportowej jazdy. W zależności od wersji, samochód może być wyposażony w napęd na przednie koła lub na wszystkie koła (xDrive), co zapewnia lepszą trakcję i stabilność na drodze.
  4. Technologia i bezpieczeństwo: BMW 6 Gran Tourismo G32 oferuje zaawansowane technologie i systemy bezpieczeństwa. Wśród nich znajdują się systemy nawigacyjne i multimedialne, asystent pasa ruchu, asystent parkowania, system ostrzegania przed kolizją, adaptacyjny tempomat i wiele innych. Samochód jest również wyposażony w systemy kontroli stabilności i liczne poduszki powietrzne, zapewniające wysoki poziom bezpieczeństwa.
  5. Praktyczność: BMW 6 Gran Tourismo G32 oferuje dużą przestrzeń ładunkową, dzięki czemu jest bardzo praktyczne jako pojazd do podróży i codziennego użytku. Składane tylne fotele umożliwiają dostosowanie przestrzeni bagażowej do indywidualnych potrzeb.
Zobacz także:  BMW X1 (E84) (2010-2015) - schematy bezpieczników i przekaźników

BMW 6 Gran Tourismo G32 to elegancki, wygodny i wszechstronny samochód, który łączy cechy coupe i kombi. Zapewnia on wysoki poziom komfortu, luksusu i wydajności, a także oferuje zaawansowane technologie i systemy bezpieczeństwa. Jest to idealny wybór dla osób ceniących przestronność, styl i dynamiczną jazdę.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  BMW 2 (F22-F23-F87) (2014-2021) - schematy bezpieczników i przekaźników

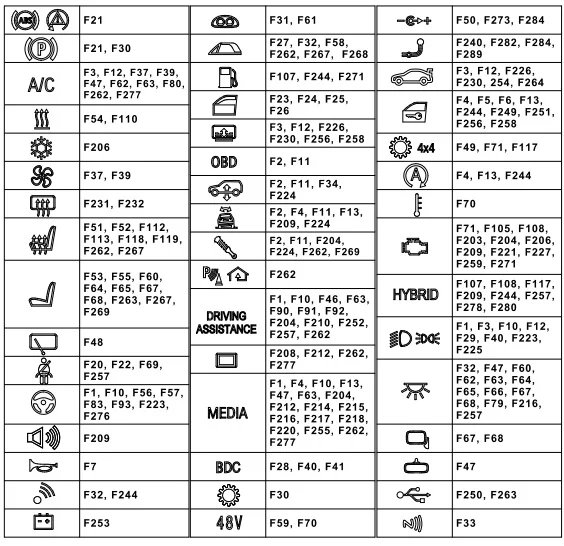

Numery bezpieczników powiązane ze znaczeniem bezpiecznika

BMW 6 Gran Tourismo G32 (2017-2020) - schematy bezpieczników i przekaźników

Opis symboli można znaleźć tutaj:



Numer Symbol Opis
1 Opis symboli bezpieczników dla BMW ABS (układ przeciwblokujący);

DSC (dynamiczna kontrola stabilności)

2 Opis symboli bezpieczników dla BMW Moduł sterujący funkcją kolumny kierownicy
3 Opis symboli bezpieczników dla BMW Moduł przyczepy, hak holowniczy
4 Opis symboli bezpieczników dla BMW Wyświetlacz przezierny (head-up)
5 Opis symboli bezpieczników dla BMW System START-STOP
6 Opis symboli bezpieczników dla BMW Lusterka elektryczne
7 Opis symboli bezpieczników dla BMW Układ zawieszenia pneumatycznego
8 Opis symboli bezpieczników dla BMW Skrzynia biegów;

DSC – dynamiczna kontrola stabilności;

SMG –   sekwencyjna manualna skrzynia biegów.

9 Opis symboli bezpieczników dla BMW Reflektory;

Czujnik deszczu;

Czujnik światła;

Elektroniczna kontrola wysokości jazdy.

10 Opis symboli bezpieczników dla BMW Moduł świetlny
11 Opis symboli bezpieczników dla BMW Zmieniarka CD;

Moduł bramki „CAN”.

12 Opis symboli bezpieczników dla BMW Alarm
13 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

Czujniki parkowania;

HomeLink (otwieracz drzwi garażowych)

14 Opis symboli bezpieczników dla BMW Wentylator elektryczny
15 Opis symboli bezpieczników dla BMW Klakson
16 Opis symboli bezpieczników dla BMW Moduł drzwi;

Automatyczne miękkie zamykanie.

17 Opis symboli bezpieczników dla BMW Okna elektryczne
18 Opis symboli bezpieczników dla BMW Podgrzewane siedzenia
19 Opis symboli bezpieczników dla BMW Regulacja siedzenia
20 Opis symboli bezpieczników dla BMW Pasy bezpieczeństwa
21 Opis symboli bezpieczników dla BMW OBD
22 Opis symboli bezpieczników dla BMW Ogrzewanie;

Niezależne ogrzewanie postojowe.

Ogrzewanie przedniej szyby.

23 Opis symboli bezpieczników dla BMW Tempomat
24 Opis symboli bezpieczników dla BMW Przekaźnik tylnej wycieraczki
25 Opis symboli bezpieczników dla BMW Odmgławiacz tylnej szyby (ogrzewana szyba tylna)
26 Opis symboli bezpieczników dla BMW Podgrzewacz płynu do spryskiwaczy
27 Opis symboli bezpieczników dla BMW Wentylator
28 Opis symboli bezpieczników dla BMW Światła wewnętrzne
29 Opis symboli bezpieczników dla BMW Klaster instrumentów;

Licznik.

30 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

System klimatyzacji
31 „DDE” Cyfrowa elektronika Diesla (DDE)
32 Opis symboli bezpieczników dla BMW Przekaźnik pompy paliwa;

Sterowanie pompą paliwa.

33 Opis symboli bezpieczników dla BMW DME – cyfrowa elektronika silnika;

Zintegrowany moduł napięciowy – IVM.

34 Opis symboli bezpieczników dla BMW BDC (kontroler domeny nadwozia)
35 Opis symboli bezpieczników dla BMW Wzmacniacz HiFi;

Tuner telewizyjny;

Moduł wideo.

Radio.

36 Opis symboli bezpieczników dla BMW Kontrola ciśnienia w oponach RDV
37 Opis symboli bezpieczników dla BMW  Spryskiwacze szyby przedniej
38 Opis symboli bezpieczników dla BMW System mycia reflektorów
39 Opis symboli bezpieczników dla BMW Szyberdach;

Szkło panoramiczne;

Zamienny moduł górny.

40 Opis symboli bezpieczników dla BMW Telefon
41 Opis symboli bezpieczników dla BMW Zamienny moduł górny;

Przemienny przekaźnik.

42 Opis symboli bezpieczników dla BMW Zapalniczka przednia i tylna;

Gniazdo 12V;

Gniazdo ładowania schowka (12V).

43 Opis symboli bezpieczników dla BMW Hamulec postojowy
44 Opis symboli bezpieczników dla BMW Zamek pokrywy bagażnika (tylnej klapy);

Automatyczne zamykanie tylnej klapy.

45 Opis symboli bezpieczników dla BMW Elektryczna tylna osłona przeciwsłoneczna
46 Opis symboli bezpieczników dla BMW Dynamiczny układ napędowy
47 Opis symboli bezpieczników dla BMW napęd na 4 koła
48 Opis symboli bezpieczników dla BMW Klimatyzacja
49 Opis symboli bezpieczników dla BMW Pomoc w prowadzeniu pojazdu
50 Opis symboli bezpieczników dla BMW System hybrydowy
51 Opis symboli bezpieczników dla BMW System dźwiękowy
52 Opis symboli bezpieczników dla BMW Elektrochromatyczne lusterko wsteczne
53 Opis symboli bezpieczników dla BMW Przekaźnik sprężarki zawieszenia pneumatycznego

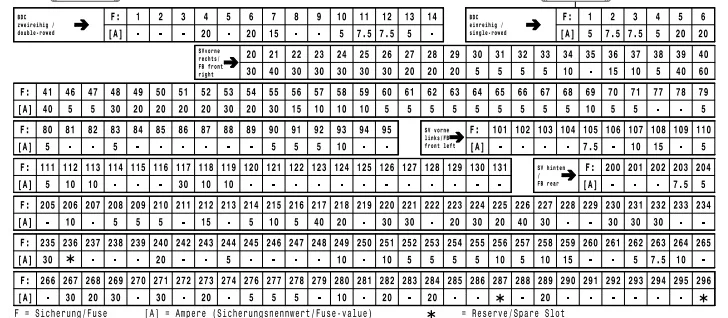

Ampery

  • BDC
  • Przednia krzynka bezpiecznikowa po prawej
  • Przednia krzynka bezpiecznikowa po lewej
  • Tylna skrzynka bezpiecznikowa

BMW 6 Gran Tourismo G32 (2017-2020) - schematy bezpieczników i przekaźników

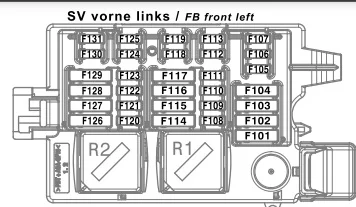

Schemat skrzynki bezpieczników w przedziale pasażerskim (lewa strona)

BMW 6 Gran Tourismo G32 (2017-2020) - schematy bezpieczników i przekaźników

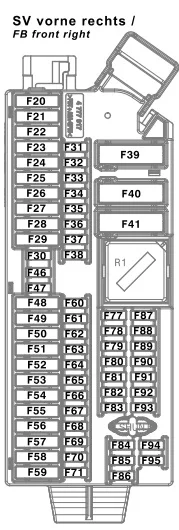

Schemat skrzynki bezpieczników w przedziale pasażerskim (prawa strona)

BMW 6 Gran Tourismo G32 (2017-2020) - schematy bezpieczników i przekaźników

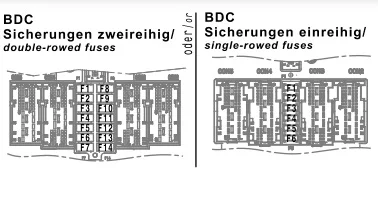

Moduł kontroli nadwozia (BDC)

BMW 6 Gran Tourismo G32 (2017-2020) - schematy bezpieczników i przekaźników

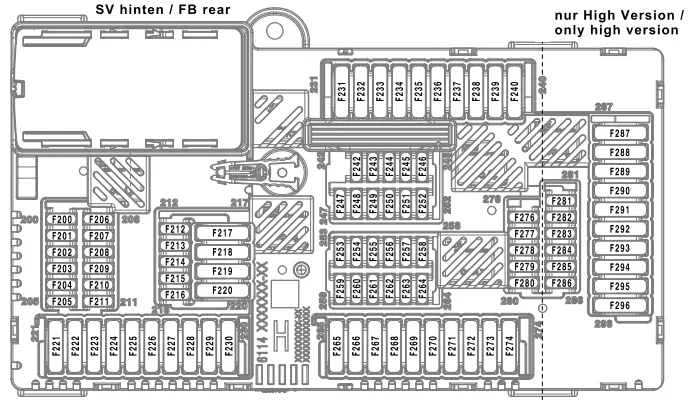

Schemat skrzynki bezpieczników w bagażniku

Bezpieczniki znajdują się w przestrzeni ładunkowej po prawej stronie (za osłoną).

  1. Zdejmij osłonę z prawego poszycia bocznego
  2. .Skrzynka bezpieczników może być umieszczona za izolacją akustyczną.

BMW 6 Gran Tourismo G32 (2017-2020) - schematy bezpieczników i przekaźników
