BMW 6 F06-F12-F13 (2011-2018) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 6 F06-F12-F13 z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018. BMW 6 F06, F12 i F13 to szósta generacja modelu BMW Serii 6, produkowana w latach 2011-2018. Oto kilka informacji na temat tych modeli: Design: BMW 6 F06, F12 i […]

09/21/2023
Czas czytania: 10 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 6 F06-F12-F13 z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

BMW 6 F06, F12 i F13 to szósta generacja modelu BMW Serii 6, produkowana w latach 2011-2018. Oto kilka informacji na temat tych modeli:

  1. Design: BMW 6 F06, F12 i F13 charakteryzują się agresywnym, dynamicznym i luksusowym designem. Mają niską i smukłą sylwetkę, długą maskę, krótkie zwisy oraz charakterystyczną linię dachu. Warianty F06 Gran Coupe (czterodrzwiowe coupe) i F12/F13 Coupe i Cabriolet wyróżniają się swoją elegancją i sportowym charakterem.
  2. Silniki: BMW 6 F06, F12 i F13 oferują szeroki wybór silników benzynowych i wysokoprężnych. W zależności od wersji, dostępne są silniki o różnej pojemności i mocy, w tym potężne jednostki V8 i V12. Modele M6 są wyposażone w mocne silniki M TwinPower Turbo, zapewniające imponujące osiągi.
  3. Wnętrze: Kabina BMW 6 F06, F12 i F13 zapewnia luksusowe i komfortowe wnętrze. Wykończenie jest wysokiej jakości, a materiały i elementy wykończeniowe są starannie dopracowane. Wnętrze jest przestronne i oferuje wygodne fotele, a także zaawansowane systemy multimedialne i nawigacyjne.
  4. Technologia i bezpieczeństwo: BMW 6 F06, F12 i F13 są wyposażone w zaawansowane systemy technologiczne i bezpieczeństwa. Obejmują one systemy nawigacji i multimedialne z dużym ekranem dotykowym, systemy wspomagające kierowcę (takie jak adaptacyjny tempomat, asystent pasa ruchu, system ostrzegania o kolizji), oraz systemy bezpieczeństwa, takie jak systemy kontroli stabilności i liczne poduszki powietrzne.
  5. Jazda: BMW 6 F06, F12 i F13 zapewniają dynamiczną i sportową jazdę. Zawieszenie jest precyzyjne, a napęd na tylne koła (lub opcjonalny napęd xDrive) sprawia, że samochody te są bardzo responsywne. Dostępne są również systemy zawieszenia adaptacyjnego, które dostosowują się do warunków drogowych i preferencji kierowcy, aby zapewnić maksymalny komfort i stabilność.

BMW 6 F06, F12 i F13 to samochody luksusowe, które łączą elegancję, sportowe osiągi i zaawansowane technologie. Są to pojazdy dla osób ceniących styl, wygodę i emocje podczas jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Na dole znajdziesz opis symboli bezpieczników

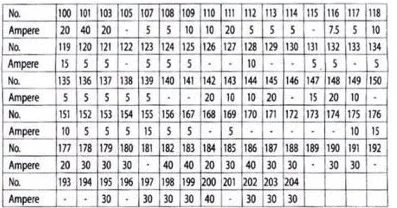

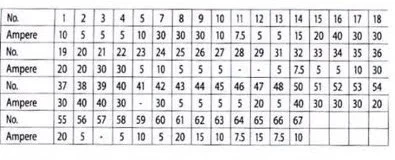

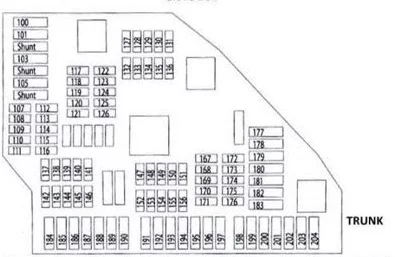

BMW 6 F06-F12-F13 (2011-2018) - schematy bezpieczników i przekaźników

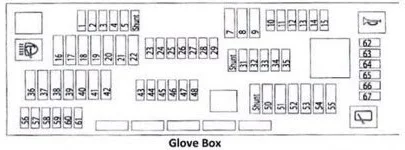

Schowek na rękawiczki

BMW 6 F06-F12-F13 (2011-2018) - schematy bezpieczników i przekaźników

Ampery

BMW 6 F06-F12-F13 (2011-2018) - schematy bezpieczników i przekaźników

Zadanie

1 10A Jednostka sterująca przestrzeni na nogi
2 5A Dynamiczna kontrola stabilności (DSC)
Jednostka sterująca drzwiami
3 Centralna bramka sterownicza 5A
Złącze diagnostyczne
4 5A Jednostka sterująca
5
6
7 Skrzynka przyłączeniowa 30A
8 Skrzynka przyłączeniowa 30A
9 Skrzynka przyłączeniowa 30A
10 10A Zestaw wskaźników
11 7,5A Jednostka sterująca ogrzewaniem i klimatyzacją
12 5A Oświetlenie schowka na rękawiczki
13 5A Przełączniki kolumny kierownicy
Przełącznik
System wspomagania kierowcy
14 15A Skrzynka przyłączeniowa
15 20A Skrzynka przyłączeniowa
16 40A Jednostka sterująca przestrzeni na nogi
17 30A Jednostka sterująca przestrzeni na nogi
18 30A Jednostka sterująca przestrzeni na nogi
19 20A Sterownik przyczepy
20
21
22 30A Zawór kontroli ciśnienia
Elektromagnes dozujący paliwo
Czujnik wałka rozrządu
Elektromagnes regulatora ciśnienia doładowania
Miernik przepływu masy
Elektromagnes sterujący turbosprężarką
Obejście sprężarki
23 5A Telematyka
24 10A Przełączniki kolumny kierownicy
25 Jednostka sterująca wyświetlaczem czołowym 5A
26 5A Zestaw wskaźników
27 5A Wysuń skrzynkę
28 5A System wideo
29 5A Tylna jednostka sterująca
Urządzenie sterujące Touchboxem
30
31 5A Tylna jednostka sterująca klimatyzacją
Lub
Przełącznik ogrzewania tylnego siedzenia
32 Przełącznik regulacji siedzenia kierowcy 7,5 A
Jednostka sterująca wyłącznikiem drzwiowym
Przełącznik regulacji fotela pasażera z przodu
Lustro zewnętrzne
Lub
Moduł włazu
Tylne światło
33 5A Sterownik napinacza pasa bezpieczeństwa
Jednostka sterująca ogrzewaniem
Zawór odpowietrzający zbiornika
Zawór odcinający zbiornik paliwa
Lub
Sterownik napinacza pasa bezpieczeństwa
Jednostka sterująca ogrzewaniem
34 Moduł integracji podwozia 5A
35 Przekaźnik główny DDE 15A
36 30A Pompa spryskiwacza reflektorów
37 30A Kontrola dynamiki pionowej
38 40A Jednostka kontroli dostępu pojazdu
39 40A Jednostka sterująca wspomaganiem układu kierowniczego
40 Dynamiczna kontrola stabilności 30A (DSC)
41
42 Elektrozawory elektrohydrauliczne do mocowania silnika
Zawór obejściowy układu chłodzenia EGR
Czujnik jakości oleju
Czujnik tlenu za katalizatorem
Czujnik tlenu przed katalizatorem
Miernik przepływu masy
Obejście sprężarki
Czujnik poziomu oleju
Elektromagnes sterujący przepustnicą
43 5A Elektromechaniczne wspomaganie kierownicy
Lub
Zawór położenia przepustnicy
Elektromechaniczne wspomaganie kierownicy
44 5A Klimatyzacja automatyczna
Jednostka sterująca kamerą
45 5A Kontrola dynamiki pionowej
Jednostka sterująca wspomaganiem układu kierowniczego
46 5A Jednostka sterująca przepustnicą chłodnicy
Tempomat
47 20A Pompa płynu chłodzącego recyrkulacji spalin
Elektrozawór recyrkulacji spalin
lub nie używany
48 5A Lusterko wsteczne elektrochromowe
Nagrzewnica skrzyni korbowej silnika
49
50
51 Moduł wycieraczki 30A
52 30A Jednostka sterująca siedzenia kierowcy
Lub
Przełącznik regulacji fotela kierowcy
53 30A Jednostka sterująca siedzenia pasażera
Lub
Przełącznik regulacji fotela pasażera z przodu
54 20A Gniazda 12V z przodu i z tyłu, zapalniczka
55 20A Wycieraczka tylna
56 5A Jednostka kontroli dostępu pojazdu
57
58 5A Filtr szumów
Moduł włazu
59 Pompa intercoolera 10A
60 5A Przełącznik hamulca postojowego
61 20A Szyberdach 20A
62 Sygnał 15A
63 Automatyczna skrzynia biegów 10A
64 Przełącznik wyboru 7,5 A
65 15A Dodatkowe gniazdo 12V
Lub
Dodatkowy system ogrzewania
(używane jest również 20A)
66 Właz 7,5A
Lub
Jednostka sterująca wyłącznikiem drzwiowym
Lustro zewnętrzne
67 10A Przełącznik regulacji siedzenia
Lub
Przełącznik regulacji fotela kierowcy
Przełącznik regulacji fotela pasażera z przodu
Blok zaworowy, podparcie lędźwiowe
68 Wentylator 40A
69 Dynamiczna kontrola stabilności 50A (DSC)
70 60A Przekaźnik wyłączający wentylator chłodzący
71 50A Podgrzewacz filtra paliwa
Zobacz także:  BMW X6 (F16) (2014-2019) - schematy bezpieczników i przekaźników

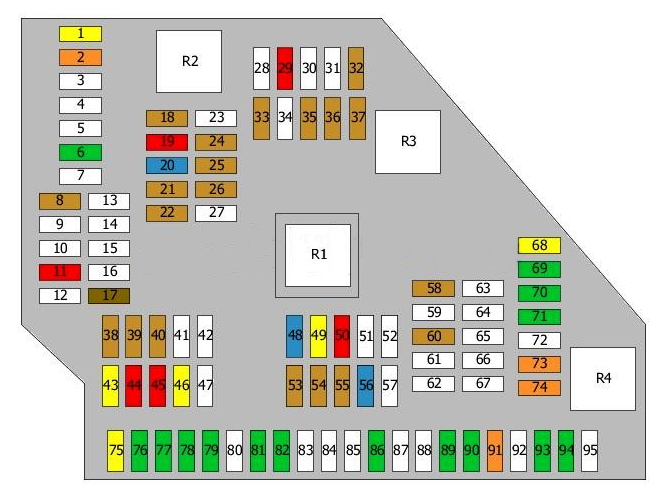

Bagażnik

BMW 6 F06-F12-F13 (2011-2018) - schematy bezpieczników i przekaźników

Ampery

BMW 6 F06-F12-F13 (2011-2018) - schematy bezpieczników i przekaźników

BMW 6 F06-F12-F13 (2011-2018) - schematy bezpieczników i przekaźników

Opis

1 20A Sterownik przyczepy
2 40A Jednostka sterująca przestrzeni na nogi
3
4
5
6 Wzmacniacz HiFi 30A
Lub
Moduł podłączenia zestawu słuchawkowego
7
8 5A Kontrola ładowania
Lub
Dynamiczna kontrola stabilności (DSC)
9
10
11 10A Drzwi automatyczne
12
13
14
15
16
17 7,5 A Tylny wyświetlacz informacyjny
18 5A Telematyka
USB
19 10A Wyświetlacz informacyjny
Tylna jednostka sterująca systemem informacyjno-rozrywkowym
20 Moduł przyłączeniowy zestawu słuchawkowego 15A
System nagłośnienia
21 Wzmacniacz Hi-Fi 5A
płyta DVD
22 5A Jednostka sterująca systemem informacyjno-rozrywkowym
Wentylator
System wideo
Lub
Jednostka sterująca systemem informacyjno-rozrywkowym
Wentylator
23
24 5A Jednostka sterująca kamerą
25 5A Jednostka sterująca systemem noktowizyjnym
26 5A System wideo
27
28
29 10A Elektrozawór sterujący przepustnicą
30
31
32 5A Ostrzeżenie o wykryciu pasa ruchu
33 5A Dodatkowa grzałka
Sterownik składanego dachu
Lub
Dodatkowy grzejnik
Prawe światło drogowe
34
35 5A Czujnik pochylenia osi tylnej
Pomoc w parkowaniu
Lub
Czujnik pochylenia osi tylnej
Serwotronic
36 5A Elektryczny zawór przełączający, przepustnica wylotowa
37 Przetwornica DC-DC 5A
Sterownik składanego dachu
38 5A Przekaźnik odcinający wentylator chłodzący
39 5A Skrzynia rozdzielcza
40 5A Diagnostyka nieszczelności zbiornika paliwa
Monitorowanie ciśnienia w oponach
41
42
43 20A Dodatkowy system ogrzewania
44 10A Drzwi automatyczne
45 10A Drzwi automatyczne
46 Złącze końcowe 20A
47
48 15/20A Dodatkowe gniazdo 12V
49 20A Sterownik dachu kabrioletu
Lub
Moduł do holowania przyczepy
50 10A Drzwi automatyczne
51
52
53 5A Kontrola wysokości jazdy
54 5A Pilot do pokrywy bagażnika
Przełącznik tylnych drzwi
55 5A Światła bagażnika
56 15A Zamek tylnych drzwi/bagażnika
57
58 5A Jednostka sterująca hamulca postojowego
59
60 Alarm 5A
Lub
System awaryjny
Wykrywanie nieszczelności próżni
61
62
63
64
65
66
67
68 20A Wentylator nagrzewnicy
69 30A Skrzynia rozdzielcza
70 30A Jednostka sterująca hamulca postojowego
71 30A Jednostka sterująca hamulca postojowego
72
73 40A Przekaźnik sprzęgła sprężarki
Lub
Miękki blat
74 40A Pilot do pokrywy bagażnika
75 20A Sterowanie pompą paliwa
76 Wzmacniacz HiFi 30A
lub nie używany
77 Przetwornica DC-DC 30A
78 30A Sterownik ogrzewania tylnego siedzenia
Lub
Jednostka sterująca tylnych siedzeń
79 30A Sterownik ogrzewania tylnego siedzenia
Lub
Jednostka sterująca tylnych siedzeń
80
81 30A Jednostka sterująca ogrzewaniem siedzenia kierowcy
82 30A Jednostka sterująca ogrzewaniem siedzenia pasażera
83
84
85
86 30A Nagrzewnica pomocnicza
87
88
89 30A Sterownik napinacza pasa bezpieczeństwa
lub nie używany
90 30A Sterownik napinacza pasa bezpieczeństwa
lub nie używany
91 Wzmacniacz Hi-Fi 40A
92
93 30A Nagrzewnica pomocnicza
94 30A Ogrzewana tylna szyba
95
R1 Przekaźnik zacisku 30
R2 Przekaźnik zacisku 30
R3 Przekaźnik zacisku 15
R4 Przekaźnik podgrzewanej szyby tylnej
Zobacz także:  BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników

Dodatkową skrzynkę bezpieczników można zamontować obok głównej skrzynki bezpieczników i przekaźników jeżeli w samochodzie znajduje się dodatkowy akumulator.

BMW 6 F06-F12-F13 (2011-2018) - schematy bezpieczników i przekaźników

Opis

  1. Dodatkowa jednostka sterująca akumulatorem 5A
  2. rezerwa
  3. Dodatkowa jednostka sterująca akumulatorem 20A
  4. Jednostka sterująca dźwiękiem 5/2A
  5. Złącze ładowania 10A
  6. Jednostka sterująca dźwiękiem 20A
  7. Rezerwa 5A
  8. Rezerwa 5A
  9. Dodatkowa jednostka sterująca akumulatorem 5A
  10. rezerwa
  11. Złącze ładowania 10A
  12. rezerwa
  13. Rezerwa 5A
  14. Przełączniki 5A
  15. rezerwa
  16. Dodatkowa jednostka sterująca akumulatorem 5A
  17. Rezerwa 10A
  18. Dodatkowa jednostka sterująca akumulatorem 10A
  19. Dodatkowa jednostka sterująca akumulatorem 5A
  20. Dodatkowa jednostka sterująca akumulatorem 5A
Zobacz także:  BMW 3 (E90-E91-E92-E93) (2005-2010) - schematy bezpieczników i przekaźników

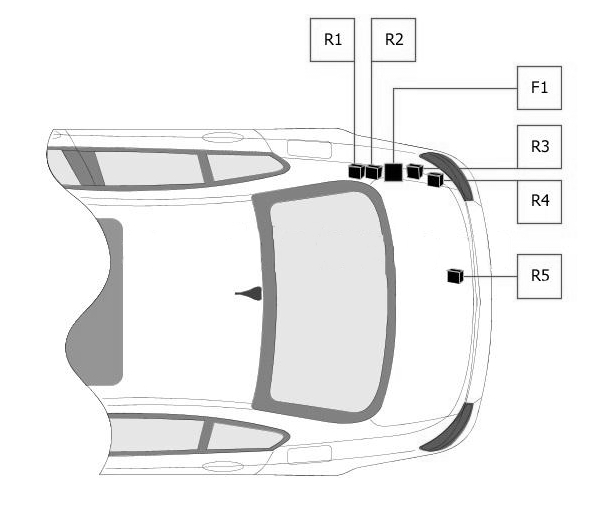

Skrzynka przekaźników

BMW 6 F06-F12-F13 (2011-2018) - schematy bezpieczników i przekaźników

Opis

  • R1 – alarm
  • R2 – tylne szyby elektryczne
  • R3 – wyłączenia
  • R4 – tylne szyby elektryczne
  • R5 – sprzęgło sprężarki
  • F1 – 100,0 A – skrzynka bezpieczników nr 2 w bagażniku

Skrzynka bezpieczników zasilania

Na dodatnim zacisku akumulatora (jeśli jest dodatkowy akumulator, w pobliżu znajdują się również elementy sterujące) znajdują się główne bezpieczniki dużej mocy oraz niektóre przekaźniki:



1 Przekaźnik odcinający wentylator chłodzący 100 A
2 Przekaźnik główny DDE 100A
3 Elektromechaniczne wspomaganie kierownicy 100/125A
Przekaźnik wyzwalający
Skrzynka bezpieczników nr 2 w bagażniku
4 rezerwa
5 rezerwa
6 Wzmacniacz Hi-Fi 50A
7 60A Czujnik pochylenia osi tylnej
8 Skrzynka bezpieczników 100 A nr 1 w bagażniku
9 Skrzynka przyłączeniowa 250A
10 Skrzynka bezpieczników 100/150 A nr 1 w bagażniku

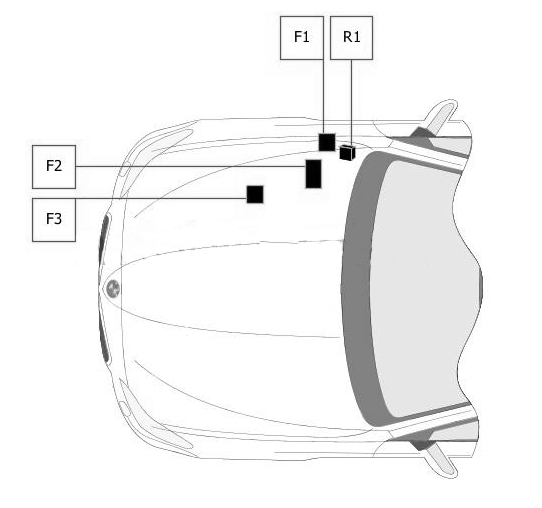

Komora silnika

BMW 6 F06-F12-F13 (2011-2018) - schematy bezpieczników i przekaźników

Opis

1 5A Elektromechaniczne wspomaganie kierownicy
2 Dystrybutor 30A
Elektronika silnika
Lub
Elektronika silnika
3 125A Elektromechaniczne wspomaganie kierownicy
Lub
Elektromechaniczne wspomaganie kierownicy
Kondensator
R1 Przekaźnik główny DDE

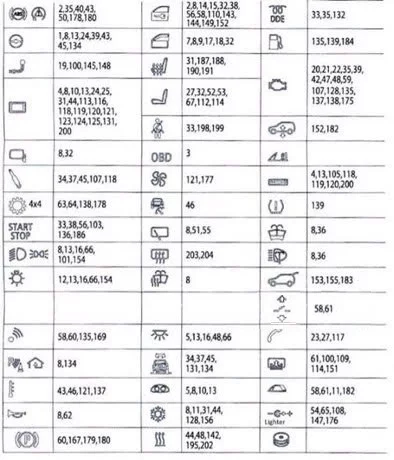

Numer Symbol Opis
1 Opis symboli bezpieczników dla BMW ABS (układ przeciwblokujący);

DSC (dynamiczna kontrola stabilności)

2 Opis symboli bezpieczników dla BMW Moduł sterujący funkcją kolumny kierownicy
3 Opis symboli bezpieczników dla BMW Moduł przyczepy, hak holowniczy
4 Opis symboli bezpieczników dla BMW Wyświetlacz przezierny (head-up)
5 Opis symboli bezpieczników dla BMW System START-STOP
6 Opis symboli bezpieczników dla BMW Lusterka elektryczne
7 Opis symboli bezpieczników dla BMW Układ zawieszenia pneumatycznego
8 Opis symboli bezpieczników dla BMW Skrzynia biegów;

DSC – dynamiczna kontrola stabilności;

SMG –   sekwencyjna manualna skrzynia biegów.

9 Opis symboli bezpieczników dla BMW Reflektory;

Czujnik deszczu;

Czujnik światła;

Elektroniczna kontrola wysokości jazdy.

10 Opis symboli bezpieczników dla BMW Moduł świetlny
11 Opis symboli bezpieczników dla BMW Zmieniarka CD;

Moduł bramki „CAN”.

12 Opis symboli bezpieczników dla BMW Alarm
13 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

Czujniki parkowania;

HomeLink (otwieracz drzwi garażowych)

14 Opis symboli bezpieczników dla BMW Wentylator elektryczny
15 Opis symboli bezpieczników dla BMW Klakson
16 Opis symboli bezpieczników dla BMW Moduł drzwi;

Automatyczne miękkie zamykanie.

17 Opis symboli bezpieczników dla BMW Okna elektryczne
18 Opis symboli bezpieczników dla BMW Podgrzewane siedzenia
19 Opis symboli bezpieczników dla BMW Regulacja siedzenia
20 Opis symboli bezpieczników dla BMW Pasy bezpieczeństwa
21 Opis symboli bezpieczników dla BMW OBD
22 Opis symboli bezpieczników dla BMW Ogrzewanie;

Niezależne ogrzewanie postojowe.

Ogrzewanie przedniej szyby.

23 Opis symboli bezpieczników dla BMW Tempomat
24 Opis symboli bezpieczników dla BMW Przekaźnik tylnej wycieraczki
25 Opis symboli bezpieczników dla BMW Odmgławiacz tylnej szyby (ogrzewana szyba tylna)
26 Opis symboli bezpieczników dla BMW Podgrzewacz płynu do spryskiwaczy
27 Opis symboli bezpieczników dla BMW Wentylator
28 Opis symboli bezpieczników dla BMW Światła wewnętrzne
29 Opis symboli bezpieczników dla BMW Klaster instrumentów;

Licznik.

30 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

System klimatyzacji
31 „DDE” Cyfrowa elektronika Diesla (DDE)
32 Opis symboli bezpieczników dla BMW Przekaźnik pompy paliwa;

Sterowanie pompą paliwa.

33 Opis symboli bezpieczników dla BMW DME – cyfrowa elektronika silnika;

Zintegrowany moduł napięciowy – IVM.

34 Opis symboli bezpieczników dla BMW BDC (kontroler domeny nadwozia)
35 Opis symboli bezpieczników dla BMW Wzmacniacz HiFi;

Tuner telewizyjny;

Moduł wideo.

Radio.

36 Opis symboli bezpieczników dla BMW Kontrola ciśnienia w oponach RDV
37 Opis symboli bezpieczników dla BMW  Spryskiwacze szyby przedniej
38 Opis symboli bezpieczników dla BMW System mycia reflektorów
39 Opis symboli bezpieczników dla BMW Szyberdach;

Szkło panoramiczne;

Zamienny moduł górny.

40 Opis symboli bezpieczników dla BMW Telefon
41 Opis symboli bezpieczników dla BMW Zamienny moduł górny;

Przemienny przekaźnik.

42 Opis symboli bezpieczników dla BMW Zapalniczka przednia i tylna;

Gniazdo 12V;

Gniazdo ładowania schowka (12V).

43 Opis symboli bezpieczników dla BMW Hamulec postojowy
44 Opis symboli bezpieczników dla BMW Zamek pokrywy bagażnika (tylnej klapy);

Automatyczne zamykanie tylnej klapy.

45 Opis symboli bezpieczników dla BMW Elektryczna tylna osłona przeciwsłoneczna
46 Opis symboli bezpieczników dla BMW Dynamiczny układ napędowy
47 Opis symboli bezpieczników dla BMW napęd na 4 koła
48 Opis symboli bezpieczników dla BMW Klimatyzacja
49 Opis symboli bezpieczników dla BMW Pomoc w prowadzeniu pojazdu
50 Opis symboli bezpieczników dla BMW System hybrydowy
51 Opis symboli bezpieczników dla BMW System dźwiękowy
52 Opis symboli bezpieczników dla BMW Elektrochromatyczne lusterko wsteczne
53 Opis symboli bezpieczników dla BMW Przekaźnik sprężarki zawieszenia pneumatycznego

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

    Copyright ©2024 Bezpieczniki24.pl.
