BMW i3 (2013-2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW i3 z lat: 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022. BMW i3 to elektryczny samochód osobowy produkowany przez niemiecką markę BMW od 2013 roku. Oto kilka kluczowych informacji na temat BMW i3: Elektryczny napęd: BMW i3 jest w pełni […]

05/21/2023
Czas czytania: 8 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW i3 z lat: 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.

BMW i3 to elektryczny samochód osobowy produkowany przez niemiecką markę BMW od 2013 roku. Oto kilka kluczowych informacji na temat BMW i3:

  1. Elektryczny napęd: BMW i3 jest w pełni elektrycznym samochodem, co oznacza, że jest zasilany wyłącznie energią elektryczną. Jest wyposażony w zaawansowany układ napędowy, który dostarcza wysoką moc i moment obrotowy, zapewniając dynamiczną jazdę.
  2. Design: BMW i3 ma innowacyjny i nowoczesny wygląd, który odróżnia go od tradycyjnych samochodów. Posiada charakterystyczną pudełkowatą sylwetkę z dużymi okrągłymi reflektorami i asymetrycznymi tylnymi drzwiami.
  3. Konstrukcja z włókna węglowego: BMW i3 jest jednym z pierwszych samochodów na świecie, które masowo wykorzystują włókno węglowe w konstrukcji. Dzięki temu jest bardzo lekki, co korzystnie wpływa na zasięg i osiągi.
  4. Zasięg i wydajność: BMW i3 oferuje zasięg, który pozwala na codzienne użytkowanie, zależnie od wersji i rocznika modelu. Samochód jest wyposażony w baterie litowo-jonowe, które można ładować zarówno z gniazdka domowego, jak i z publicznych stacji ładowania.
  5. Innowacyjne technologie: BMW i3 posiada wiele zaawansowanych technologii, takich jak system nawigacji z funkcją planowania trasy uwzględniającej stacje ładowania, asystent parkowania, systemy bezpieczeństwa i komunikacji oraz wiele innych.

BMW i3 jest wyrazem zaangażowania marki BMW w rozwój samochodów elektrycznych i zrównoważonej mobilności. Dzięki swojej nowoczesnej technologii i wyjątkowemu designowi, BMW i3 jest atrakcyjną opcją dla osób zainteresowanych ekologiczną jazdą miejską.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  BMW 4 F32-F33-F36 (2013-2021) - schematy bezpieczników i przekaźników

Przedział pasażerski

Skrzynka bezpieczników i przekaźników

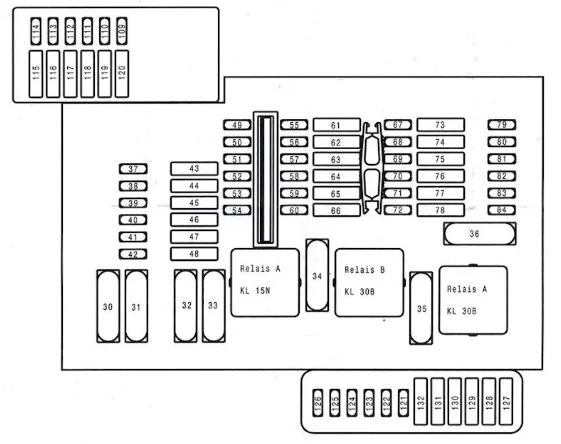

Główny bezpiecznik i skrzynka przekaźników znajdują się pod deską rozdzielczą po stronie pasażera, we wnęce na nogi pasażera.

BMW i3 (2013-2022) - schematy bezpieczników i przekaźników

Aby otworzyć, poluzuj śruby, strzałka 1. Opuść uchwyt bezpiecznika, strzałka 2.
BMW i3 (2013-2022) - schematy bezpieczników i przekaźników
Poniżej przedstawimy również oznaczenie niektórych elementów:
  • F39 – 5A – syrena i centrum funkcjonalne w dachu (FCC)
  • F40 – 5A – DSC / sterownik hamulca postojowego / przycisk hamulca postojowego
  • F41 – 5A – Zestaw wskaźników
  • F42 – 5A – odbiornik pilota
  • F43 – 15A – lewy reflektor
  • F44 – 15A – prawy reflektor
  • F45 – 5A – urządzenie wskazujące na przedniej szybie
  • F46-
  • F47 – 5A – hamulec postojowy / jednostka sterująca FCC
  • F48 –
  • F49 – 5A – napęd żaluzji chłodnicy
  • F50 – 5A – lusterko wewnętrzne elektrochromowane
  • F51 – 5A – klakson
  • F52 – 5A – wentylator podłokietnika
  • F53 – 5A – czujnik AUC
  • F54 – 5A – elektryczne wspomaganie kierownicy
  • F55 – 5A – asystent parkowania
  • F56 – 5A – kamera
  • F57 – 7,5A – system asystenta z kamerą
  • F58 – 5A – centrum łączności kierownicy SZL
  • F59 –
  • F60 – 5A – SAS
  • F61 – 20A – HU
  • F62 –
  • F63 – 7,5 A – EME
  • F64 –
  • F65 – 20A – zapalniczka w podłokietniku
  • F66 – 5A – hub USB / lusterko wewnętrzne elektrochrom
  • F67 – zewnętrzne lusterko wsteczne
  • F68 – 5A – sterownik
  • F69 – 5A – skrzynka rozdzielcza drzwi kierowcy
  • F70 – 5A – Przycisk tankowania / przycisk maski / przycisk bagażnika / oświetlenie bagażnika
  • F71-5A-COMBI
  • F72 – 5A – przekaźnik wentylatora chłodnicy
  • F73 – 20A – wycieraczka przed kierowcą
  • F74 – 20A – wycieraczka przednia pasażera
  • F75 –
  • F76 – 40A – wzmacniacz hi-fi
  • F77 – 15A – pompa głównego obiegu chłodzenia
  • F78 – 5A – czujnik deszczu / lusterko kosmetyczne / FCC / lampa środkowa
  • F79 – 5A – wentylator pod kanapą
  • F80 – 5A – logika ogrzewania
  • F81 – 5A – latarki w kabinie
  • F82 – 5A – wybierak biegów GWS
  • F83 – 5A-EDME
  • F84 – 5A – rex logiczny (REME)
Zobacz także:  BMW 5 G30-G31 (2017-2022) - schematy bezpieczników i przekaźników

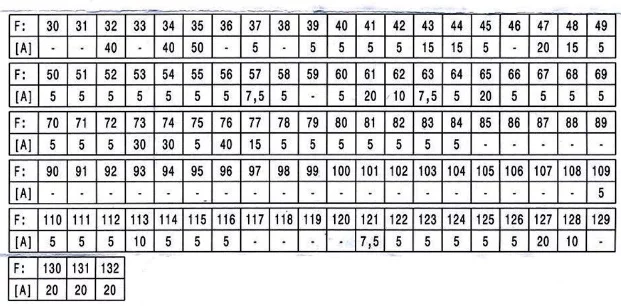

Ampery

BMW i3 (2013-2022) - schematy bezpieczników i przekaźników

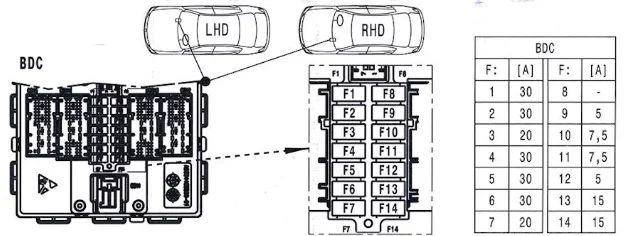

Kolejna skrzynka bezpieczników może znajdować się w elektronicznej jednostce sterującej (BDC).

BMW i3 (2013-2022) - schematy bezpieczników i przekaźników

Opis

  1. 30A – siłownik szyby pasażera
  2. 30A – napęd podnośnika szyby
  3. 20A – centralny zamek
  4. 30A – siłownik szyby kierowcy
  5. 30A – przekaźnik ogrzewania tylnej szyby
  6. 20A – centralny zamek
  7. 5A – panel sterowania oświetleniem BDC, centrum komunikacji z kierownicą, przycisk alarmowy
  8. 7.5A – złącze obd/centrala klimatyzacji IHKR (IHKA).
  9. 5A- uchwyt kierowcy i pasażera
  10. 15A – sygnał

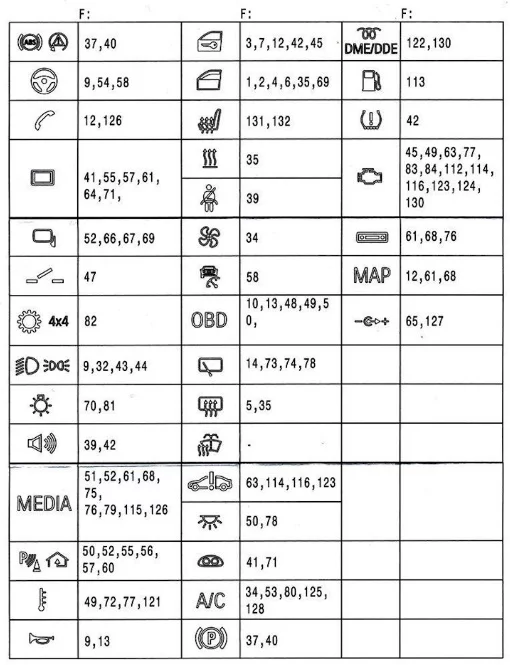

Numery bezpieczników powiązane ze znaczeniem bezpiecznika

BMW i3 (2013-2022) - schematy bezpieczników i przekaźników

Opis symboli można znaleźć tutaj:

Numer Symbol Opis
1 Opis symboli bezpieczników dla BMW ABS (układ przeciwblokujący);

DSC (dynamiczna kontrola stabilności)

2 Opis symboli bezpieczników dla BMW Moduł sterujący funkcją kolumny kierownicy
3 Opis symboli bezpieczników dla BMW Moduł przyczepy, hak holowniczy
4 Opis symboli bezpieczników dla BMW Wyświetlacz przezierny (head-up)
5 Opis symboli bezpieczników dla BMW System START-STOP
6 Opis symboli bezpieczników dla BMW Lusterka elektryczne
7 Opis symboli bezpieczników dla BMW Układ zawieszenia pneumatycznego
8 Opis symboli bezpieczników dla BMW Skrzynia biegów;

DSC – dynamiczna kontrola stabilności;

SMG –   sekwencyjna manualna skrzynia biegów.

9 Opis symboli bezpieczników dla BMW Reflektory;

Czujnik deszczu;

Czujnik światła;

Elektroniczna kontrola wysokości jazdy.

10 Opis symboli bezpieczników dla BMW Moduł świetlny
11 Opis symboli bezpieczników dla BMW Zmieniarka CD;

Moduł bramki „CAN”.

12 Opis symboli bezpieczników dla BMW Alarm
13 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

Czujniki parkowania;

HomeLink (otwieracz drzwi garażowych)

14 Opis symboli bezpieczników dla BMW Wentylator elektryczny
15 Opis symboli bezpieczników dla BMW Klakson
16 Opis symboli bezpieczników dla BMW Moduł drzwi;

Automatyczne miękkie zamykanie.

17 Opis symboli bezpieczników dla BMW Okna elektryczne
18 Opis symboli bezpieczników dla BMW Podgrzewane siedzenia
19 Opis symboli bezpieczników dla BMW Regulacja siedzenia
20 Opis symboli bezpieczników dla BMW Pasy bezpieczeństwa
21 Opis symboli bezpieczników dla BMW OBD
22 Opis symboli bezpieczników dla BMW Ogrzewanie;

Niezależne ogrzewanie postojowe.

Ogrzewanie przedniej szyby.

23 Opis symboli bezpieczników dla BMW Tempomat
24 Opis symboli bezpieczników dla BMW Przekaźnik tylnej wycieraczki
25 Opis symboli bezpieczników dla BMW Odmgławiacz tylnej szyby (ogrzewana szyba tylna)
26 Opis symboli bezpieczników dla BMW Podgrzewacz płynu do spryskiwaczy
27 Opis symboli bezpieczników dla BMW Wentylator
28 Opis symboli bezpieczników dla BMW Światła wewnętrzne
29 Opis symboli bezpieczników dla BMW Klaster instrumentów;

Licznik.

30 Opis symboli bezpieczników dla BMW

Opis symboli bezpieczników dla BMW

System klimatyzacji
31 „DDE” Cyfrowa elektronika Diesla (DDE)
32 Opis symboli bezpieczników dla BMW Przekaźnik pompy paliwa;

Sterowanie pompą paliwa.

33 Opis symboli bezpieczników dla BMW DME – cyfrowa elektronika silnika;

Zintegrowany moduł napięciowy – IVM.

34 Opis symboli bezpieczników dla BMW BDC (kontroler domeny nadwozia)
35 Opis symboli bezpieczników dla BMW Wzmacniacz HiFi;

Tuner telewizyjny;

Moduł wideo.

Radio.

36 Opis symboli bezpieczników dla BMW Kontrola ciśnienia w oponach RDV
37 Opis symboli bezpieczników dla BMW  Spryskiwacze szyby przedniej
38 Opis symboli bezpieczników dla BMW System mycia reflektorów
39 Opis symboli bezpieczników dla BMW Szyberdach;

Szkło panoramiczne;

Zamienny moduł górny.

40 Opis symboli bezpieczników dla BMW Telefon
41 Opis symboli bezpieczników dla BMW Zamienny moduł górny;

Przemienny przekaźnik.

42 Opis symboli bezpieczników dla BMW Zapalniczka przednia i tylna;

Gniazdo 12V;

Gniazdo ładowania schowka (12V).

43 Opis symboli bezpieczników dla BMW Hamulec postojowy
44 Opis symboli bezpieczników dla BMW Zamek pokrywy bagażnika (tylnej klapy);

Automatyczne zamykanie tylnej klapy.

45 Opis symboli bezpieczników dla BMW Elektryczna tylna osłona przeciwsłoneczna
46 Opis symboli bezpieczników dla BMW Dynamiczny układ napędowy
47 Opis symboli bezpieczników dla BMW napęd na 4 koła
48 Opis symboli bezpieczników dla BMW Klimatyzacja
49 Opis symboli bezpieczników dla BMW Pomoc w prowadzeniu pojazdu
50 Opis symboli bezpieczników dla BMW System hybrydowy
51 Opis symboli bezpieczników dla BMW System dźwiękowy
52 Opis symboli bezpieczników dla BMW Elektrochromatyczne lusterko wsteczne
53 Opis symboli bezpieczników dla BMW Przekaźnik sprężarki zawieszenia pneumatycznego
