W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 5 (E60, E61) z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010. BMW 5 (E60, E61) to piąta generacja modelu BMW Serii 5, która była produkowana w latach 2003-2010. Oto kilka informacji na temat BMW 5 (E60, E61): Design: BMW 5 […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 5 (E60, E61) z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
BMW 5 (E60, E61) to piąta generacja modelu BMW Serii 5, która była produkowana w latach 2003-2010. Oto kilka informacji na temat BMW 5 (E60, E61):
BMW 5 (E60, E61) było cenione za swoje sportowe osiągi, luksusowe wyposażenie, zaawansowaną technologię i solidną jakość wykonania. Była to popularna opcja w segmencie średnich limuzyn i kombi, która oferowała połączenie sportowego charakteru i komfortu podróżowania.
Modele:
520i, 520d, 523i, 525i, 525d, 528i , 530i, 530d, 535i, 535d, 540i, 545i, 550i, M5.

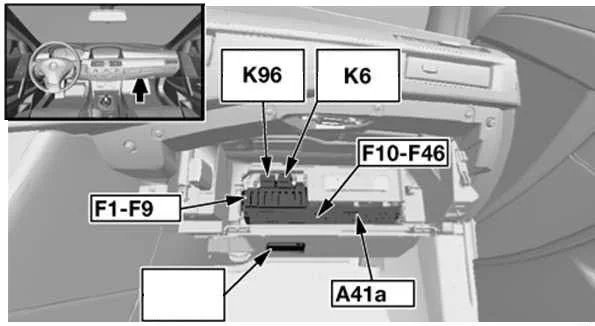

Skrzynka bezpieczników w schowku
Obróć dwa zatrzaski na zewnątrz. Złóż osłonę do przodu lub zdejmij ją.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 50 | Dynamiczna kontrola stabilności (DSC) |
| 2 | 60 | Benzyna: Przekaźnik pompy powietrza wtórnego |
| Olej napędowy: podgrzewacz paliwa | ||
| 3 | 40 | Stopień wyjściowy dmuchawy |
| 4 | 40 | do 09.2005: Aktywny układ kierowniczy |
| 20 | od 09.2005: Przekaźnik oszczędzania energii, elektroniczne sterowanie przepustnicą | |
| 5 | 50 | Moduł świetlny |
| 6 | 50 | Moduł świetlny |
| 7 | 50 | System dostępu do samochodu |
| 30 | Zapłon / rozrusznik elektroniczny | |
| 8 | 60 | M54: |
| Potencjalny dystrybutor B+ | ||
| Jednostka sterująca DME | ||
| przekaźnik DME | ||
| Uchwyt bezpiecznika, elektronika silnika: | ||
| F001: Przekaźnik pompy hydraulicznej, SMG | ||
| F05: Przekaźnik, wtryskiwacze paliwa | ||
| N62: | ||
| Zintegrowany moduł zasilania (IVM) | ||
| N62 z pistoletem maszynowym: | ||
| Nośnik bezpieczników, elektronika silnika (F01: przekaźnik pompy hydraulicznej, SMG) | ||
| S85: | ||
| Potencjalny dystrybutor B+ | ||
| przekaźnik DME | ||
| Uchwyt bezpiecznika, elektronika silnika (F01) | ||
| N52: | ||
| Potencjalny dystrybutor B+ | ||
| Jednostka sterująca DME | ||
| przekaźnik DME | ||
| Uchwyt bezpiecznika, elektronika silnika: | ||
| F05: Przekaźnik, wtryskiwacze paliwa | ||
| F07: Przekaźnik VVT | ||
| F08: Przekaźnik pompy hydraulicznej, SMG | ||
| F010: Przekaźnik ogrzewania odpowietrznika silnika | ||
| 9 | 60 | Wiatrak elektryczny |
| 10 | 30 | do 09.2005: Moduł drzwi kierowcy |
| od 09.2005: Moduł nadwozia-bramy (LHD: podnośnik szyby, strona kierowcy; RHD: podnośnik szyby, strona pasażera) | ||
| 11 | 5 | Podstawowy moduł nadwozia (centralny zamek, podnośnik szyby, przekaźnik wycieraczek) |
| 12 | 30 | do 09.2005: Moduł drzwi pasażera |
| od 09.2005: Moduł nadwozia-bramy (LHD: podnośnik szyby, strona pasażera; RHD: podnośnik szyby, strona kierowcy) | ||
| 13 | 7,5 | do 09.2005: Jednostka sterująca zestawu wskaźników |
| 30 | skrzynia rozdzielcza VTG; od 09.2005: Jednostka sterująca, skrzynka rozdzielcza | |
| 15 | S85; od 09.2005: Sekwencyjna manualna skrzynia biegów (SMG) | |
| 14 | 30 | Moduł siedzenia, przedni prawy (nie półelektryczne siedzenie podstawowe) |
| Przełącznik, regulacja siedzenia pasażera (RHD; półelektryczne siedzenie podstawowe) | ||
| Przełącznik podparcia lędźwiowego pasażera (RHD; półelektryczne siedzenie podstawowe) | ||
| Przełącznik regulacji fotela kierowcy (LHD; półelektryczny fotel podstawowy) | ||
| Przełącznik podparcia lędźwiowego kierowcy (LHD; półelektryczny fotel podstawowy) | ||
| 15 | 5 | System dostępu do samochodu |
| 16 | 30 | Przekaźnik wycieraczek szyby przedniej |
| 17 | 15 | S85; do 09.2005: Sekwencyjna manualna skrzynia biegów (SMG) |
| 5 | od 09.2005: Zestaw przełączników kolumny kierownicy | |
| 18 | 30 | do 09.2005: Przekaźnik, spryskiwacz reflektora |
| od 09.2005: Moduł body-gateway | ||
| 19 | 5 | USA: Oświetlenie wskaźnika biegów |
| S85: EDC Elektroniczne sterowanie przepustnicą | ||
| 20 | 20 | Nagrzewnica niezależna/dodatkowa SHZH: Nagrzewnica Niezależna nagrzewnica dodatkowa |
| EDC Damper Control: Przekaźnik oszczędzania energii, elektroniczne sterowanie przepustnicą | ||
| 21 | 30 | Moduł siedzenia, przedni prawy (nie półelektryczne siedzenie podstawowe) |
| Przełącznik, regulacja fotela kierowcy (RHD; półelektryczny fotel podstawowy) | ||
| Przełącznik podparcia lędźwiowego kierowcy (RHD; półelektryczny fotel podstawowy) | ||
| Przełącznik, regulacja siedzenia pasażera (LHD; półelektryczne siedzenie podstawowe) | ||
| Przełącznik podparcia lędźwiowego pasażera (LHD; półelektryczne siedzenie podstawowe) | ||
| 22 | 30 | Podstawowy moduł nadwozia (LHD: podnośnik szyby tylnej, strona kierowcy; RHD: podnośnik szyby tylnej, strona pasażera) |
| 23 | 30 | S85; od 09.2005: Przekaźnik, elektryczna pompa próżniowa |
| 24 | 30 | Podstawowy moduł nadwozia (LHD: podnośnik szyby tylnej, strona pasażera; RHD: podnośnik szyby tylnej, strona kierowcy) |
| 25 | 30 | Dynamiczna kontrola stabilności (DSC) |
| 26 | 7,5 | IHKA Basic: System ogrzewania/klimatyzacji |
| 20 | od 09.2005: Przekaźnik oszczędzania energii, zacisk 15 | |
| 27 | 30 | Podstawowy moduł nadwozia (centralny zamek) |
| 28 | 20 | Zespół przełączników kolumny kierownicy |
| 29 | 10 | Gniazdo OBDII |
| Poduszka powietrzna | ||
| 30 | 15 | IHKA High: System ogrzewania/klimatyzacji |
| 20 | Stopień wyjściowy pompy paliwa | |
| Przekaźnik pompy paliwa | ||
| 31 | 30 | LHD: Moduł siedziska, przedni lewy (podgrzewany, aktywna regulacja szerokości oparcia, aktywne siedzenie) |
| RHD: Moduł fotela przedniego prawego (podgrzewany, aktywna regulacja szerokości oparcia, aktywne siedzenie) | ||
| 32 | 10 | do 09.2005: Napęd dynamiczny |
| S85; do 09.2005: Przekaźnik, elektryczna pompa próżniowa | ||
| od 09.2005: | ||
| Blok przełączników, drzwi kierowcy | ||
| Elektrochromatyczne lusterko zewnętrzne po stronie kierowcy | ||
| Elektrochromatyczne lusterko zewnętrzne po stronie pasażera | ||
| 33 | 30 | Centrum przełączników konsoli środkowej |
| LHD: Moduł siedziska, przedni prawy (podgrzewany, aktywna regulacja szerokości oparcia, aktywne siedzenie) | ||
| RHD: Moduł fotela przedniego lewego (podgrzewany, aktywna regulacja szerokości oparcia, aktywne siedzenie) | ||
| 34 | 30 | do 09.2005: CCC/M-ASK |
| 20 | od 09.2005: CCC/M-ASK | |
| 35 | 5 | System nawigacyjny |
| 36 | 7,5 | Komfortowa jednostka kontroli dostępu |
| Moduł elektroniczny klamki zewnętrznej, strona kierowcy | ||
| Moduł elektroniczny klamki zewnętrznej, strona pasażera | ||
| Elektroniczny moduł zewnętrznej klamki drzwi tylnych lewych | ||
| Elektroniczny moduł zewnętrznej klamki drzwi tylnych prawych | ||
| 37 | 10 | do 09.2005: |
| TCU (jednostka sterująca telematyki) | ||
| ULF (uniwersalne ładowanie i zestaw głośnomówiący) | ||
| Wysuń pudełko | ||
| 5 | 09.2005-03.2007: | |
| TCU (jednostka sterująca telematyki) | ||
| ULF (uniwersalne ładowanie i zestaw głośnomówiący) | ||
| Wysuń pudełko | ||
| od 03.2007: | ||
| Skrzynka interfejsu ULF-SBX | ||
| TCU (jednostka sterująca telematyki) | ||
| Skrzynka interfejsu ULF-SBX-H Wysoka | ||
| rozdzielacz USB | ||
| Wysuń pudełko | ||
| 38 | 10 | do 09.2005: Zmieniarka CD |
| 5 | od 09.2005: Zmieniarka CD | |
| 39 | – | Nieużywany |
| 40 | 10 | Zmieniarka DVD |
| 41 | 5 | od 09.2005: Jednostka sterująca zestawu wskaźników |
| 42 | 15 | S85: Sekwencyjna manualna skrzynia biegów (SMG) |
| 43 | – | Nieużywany |
| 44 | – | Nieużywany |
| 45 | – | Nieużywany |
| 46 | – | Nieużywany |
| K6 | – | Przekaźnik, spryskiwacz reflektora |
| K93 | – | Przekaźnik, elektroniczne sterowanie przepustnicą (stan na 09.2005) |
| K96 | – | Przekaźnik pompy paliwa (M54 lub N62) |
| K9 | – | Przekaźnik oszczędzania energii, zacisk 15 (stan na 09.2005) |

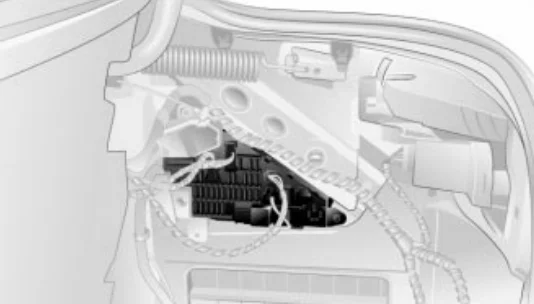

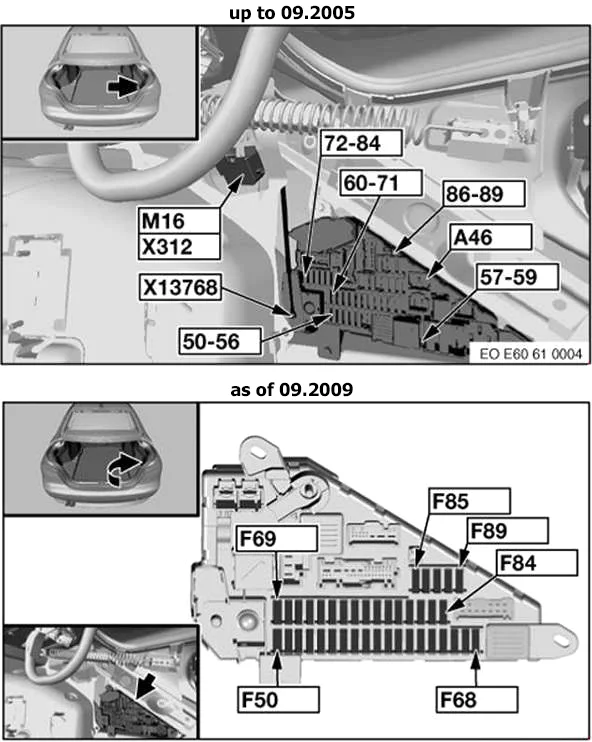

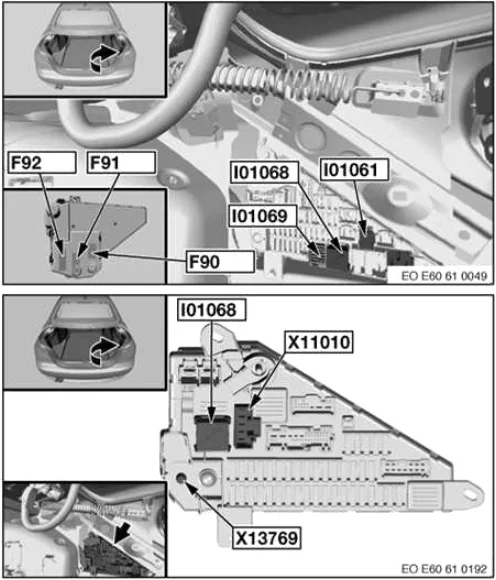

Skrzynka bezpieczników w bagażniku
Podnieś matę podłogową i znajdującą się pod nią osłonę. Odkręć połączenie śrubowe prawego panelu bocznego i wyciągnij panel.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 50 | 20 | M54, N62: Przekaźnik pompy paliwa |
| N52, olej napędowy: Sterowanie pompą paliwa (EKPS) | ||
| S85: Stopień wyjściowy pompy paliwa | ||
| 30 | od 09.2005: Pompa spryskiwacza reflektorów | |
| 51 | 5 | E60, E61: |
| Syrena i czujnik alarmu przechyłu | ||
| Elektrochromatyczne wewnętrzne lusterko wsteczne | ||
| Alarm antywłamaniowy z ultradźwiękowym czujnikiem wnętrza | ||
| E63, E64: | ||
| Syrena i czujnik alarmu przechyłu | ||
| Elektrochromatyczne wewnętrzne lusterko wsteczne | ||
| Czujnik mikrofalowy, drzwi kierowcy | ||
| Czujnik mikrofalowy, drzwi pasażera | ||
| Czujnik mikrofalowy, tylny lewy | ||
| Czujnik mikrofalowy, tylny prawy | ||
| 52 | 10 | Moduł mikrozasilania |
| 40 | E61: Przekaźnik, sprężarka, zawieszenie pneumatyczne | |
| E64: | ||
| Przekaźnik składanego dachu 1 | ||
| Przekaźnik składanego dachu 2 | ||
| 53 | 7,5 | do 09.2005: Automatyczny mechanizm cichego zamykania, klapa bagażnika/tylna klapa |
| 09.2004-09.2005: | ||
| Komfortowa jednostka kontroli dostępu | ||
| Moduł elektroniczny klamki zewnętrznej, strona kierowcy | ||
| Moduł elektroniczny klamki zewnętrznej, strona pasażera | ||
| Elektroniczny moduł zewnętrznej klamki drzwi tylnych lewych | ||
| Elektroniczny moduł zewnętrznej klamki drzwi tylnych prawych | ||
| 30 | od 09.2005: | |
| Aktywna regulacja szerokości oparcia pasażera | ||
| Aktywna regulacja szerokości oparcia, kierowca | ||
| 54 | 20 | do 09.2005: Przekaźnik oszczędzania energii, zacisk 15 |
| 40 | od 09.2005: Odmgławiacz tylnej szyby | |
| 55 | 5 | do 09.2005: Czujnik deszczu/reflektorów |
| 40 | od 09.2005: Podnoszenie pokrywy bagażnika | |
| 56 | 5 | od 09.2005: Czujnik deszczu/reflektorów |
| 57 | 20 | do 09.2005: Moduł mikro-zasilania |
| 5 | IHKA podstawowy; od 09.2005: Układ ogrzewania/klimatyzacji | |
| 58 | 40 | do 09.2005: Odmgławiacz tylnej szyby |
| 20 | od 09.2005: Przekaźnik tylnej wycieraczki | |
| 59 | 5 | Tuner antenowy z odbiornikiem zdalnego sterowania |
| 60 | 5 | od 09.2005: Sterownik zabezpieczenia przed wywróceniem |
| 61 | 20 | do 09.2005: |
| Zapalniczka z przodu | ||
| Gniazdo ładowania, schowek | ||
| 7,5 | od 09.2005: Chłodnica | |
| 62 | 5 | do 09.2005: Przekaźnik oszczędzania energii, zacisk 15 |
| 30 | od 09.2005: | |
| E60, E61: Moduł przyczepy | ||
| Zamienny: | ||
| Przekaźnik opuszczania tylnej szyby | ||
| Przekaźnik podnoszenia tylnej szyby | ||
| 63 | 5 | do 09.2005: |
| Elektrochromatyczne wewnętrzne lusterko wsteczne | ||
| Kontrola odległości parkowania (PDC) | ||
| 20 | od 09.2005: Niezależna nagrzewnica dodatkowa | |
| 64 | 10 | do 09.2005: |
| Wyświetlacz tylnego przedziału | ||
| Centralny wyświetlacz informacyjny | ||
| Kontroler | ||
| 15 | IHKA Wysoka; od 09.2005: Układ ogrzewania/klimatyzacji | |
| 65 | 10 | do 09.2005: |
| Moduł połączenia zestawu słuchawkowego | ||
| Wyświetlacz przezierny | ||
| 66 | 5 | do 09.2005: |
| Dynamiczna kontrola stabilności (DSC) | ||
| Skrzynia rozdzielcza VTG: | ||
| Dynamiczna kontrola stabilności (DSC) | ||
| Jednostka sterująca, skrzynka rozdzielcza | ||
| 20 | E60: szyberdach | |
| E61, E63: Panoramiczny szklany dach | ||
| E64: Moduł składanego dachu | ||
| 67 | 10 | do 03.2006: |
| Moduł wideo | ||
| Odbiornik satelitarny | ||
| 20 | od 03.2006: | |
| Automatyczny cichy domyk drzwi pasażera (LHD) | ||
| Automatyczny napęd miękkiego zamykania drzwi kierowcy (RHD) | ||
| Automatyczny cichy domyk tylny prawy | ||
| 68 | 5 | do 03.2006: |
| Centrum przełączników konsoli środkowej | ||
| Przełącznik, regulacja siedzenia kierowcy | ||
| Przełącznik regulacji siedzenia pasażera | ||
| 20 | od 03.2006: | |
| Automatyczny napęd miękkiego zamykania drzwi kierowcy (LHD) | ||
| Automatyczny napęd miękkiego zamykania drzwi pasażera (RHD) | ||
| Automatyczny cichy domyk tylny lewy | ||
| 69 | 5 | Kontrola odległości parkowania (PDC) |
| 70 | 5 | do 09.2005: Reflektor adaptacyjny |
| 10 | 09.2005-03.2007: Aktywny tempomat | |
| od 03.2007: | ||
| Aktywny tempomat | ||
| Czujnik dalekiego zasięgu | ||
| Czujnik bliskiego zasięgu, prawy | ||
| Czujnik bliskiego zasięgu, lewy | ||
| 71 | 20 | do 09.2005: |
| Przekaźnik tylnej wycieraczki | ||
| S85: Stopień wyjściowy pompy paliwa | ||
| 30 | od 09.2005: Centrum przełączników konsoli środkowej | |
| 72 | 40 | do 09.2005: |
| E61: Przekaźnik, sprężarka, zawieszenie pneumatyczne | ||
| E64: | ||
| Przekaźnik składanego dachu 1 | ||
| Przekaźnik składanego dachu 2 | ||
| 20 | N62: Przekaźnik pompy paliwa | |
| N52, olej napędowy: Sterowanie pompą paliwa (EKPS) | ||
| 73 | 30 | do 09.2005: |
| E60, E61, E63: Moduł przyczepy | ||
| E63: | ||
| Przekaźnik opuszczania tylnej szyby | ||
| Przekaźnik podnoszenia tylnej szyby | ||
| 09.2005-03.2007: | ||
| Wzmacniacz hi-fi | ||
| 40 | od 03.2007: Wzmacniacz hi-fi | |
| 74 | 20 | do 09.2005: Gniazdo przyczepy |
| 10 | od 09.2005: | |
| Centrum przełączników konsoli środkowej | ||
| Przełącznik, regulacja siedzenia kierowcy | ||
| Przełącznik regulacji siedzenia pasażera | ||
| 7,5 | E60,E61; od 09.2007: | |
| Centrum przełączników konsoli środkowej | ||
| Przełącznik, regulacja siedzenia kierowcy | ||
| Przełącznik regulacji siedzenia pasażera | ||
| 75 | 30 | do 09.2005: Jednostka sterująca, skrzynia rozdzielcza |
| 10 | od 09.2005: | |
| Odbiornik satelitarny | ||
| Tuner cyfrowy | ||
| Moduł wideo | ||
| 76 | 40 | do 09.2005: Podnoszenie pokrywy bagażnika |
| 10 | od 09.2005: Napęd dynamiczny | |
| 77 | 5 | do 09.2005: Tuner antenowy z odbiorem pilota |
| 10 | od 09.2005: | |
| Wyświetlacz przezierny | ||
| Moduł połączenia zestawu słuchawkowego | ||
| 78 | 5 | od 09.2005: |
| Dynamiczna kontrola stabilności (DSC) | ||
| Jednostka sterująca, skrzynka rozdzielcza | ||
| 79 | 7,5 | do 09.2005: Elektroniczna regulacja wysokości jazdy |
| 10 | od 09.2005: | |
| Centralny wyświetlacz informacyjny | ||
| Kontroler | ||
| 80 | 30 | do 09.2005: Wzmacniacz HiFi |
| 10 | od 09.2005: | |
| Dźwignia zmiany biegów | ||
| Oświetlenie wskaźnika biegów | ||
| Wysuń pudełko | ||
| TCU (jednostka sterująca telematyki) | ||
| Kompensator (telefon komórkowy) | ||
| Wentylator, wnęka na koło zapasowe | ||
| Elektroniczny moduł noktowizyjny | ||
| 81 | 7,5 | od 09.2005: Elektroniczna regulacja wysokości jazdy |
| 82 | 20 | do 09.2005: |
| Gniazdko w bagażniku | ||
| Zapalniczka z tyłu | ||
| Gniazdko z tyłu | ||
| 7,5 | od 09.2005: Kontrola ciśnienia w oponach (RDC) | |
| 83 | 20 | do 09.2005: |
| E60: szyberdach | ||
| E61, E63: Panoramiczny szklany dach | ||
| E64: Moduł składanego dachu | ||
| 30 | od 09.2005: | |
| Aktywna regulacja szerokości oparcia, kierowca (LHD) | ||
| Aktywna regulacja szerokości oparcia, pasażer (RHD) | ||
| 84 | 10 | do 09.2005: Aktywny tempomat |
| 15 | od 09.2005: | |
| Kontrola skrzyni biegów | ||
| Sekwencyjna manualna skrzynia biegów (SMG) | ||
| 85 | 7,5 | od 09.2005: Sekwencyjna manualna skrzynia biegów (SMG) |
| 86 | 15 | do 09.2005: |
| Kontrola skrzyni biegów | ||
| Sekwencyjna manualna skrzynia biegów (SMG) | ||
| 40 | od 09.2005: Aktywny układ kierowniczy | |
| 87 | 20 | od 09.2005: |
| Zapalniczka z przodu | ||
| Gniazdo ładowania, schowek | ||
| 88 | 30 | do 09.2005: Centrum przełączników konsoli środkowej |
| 20 | od 09.2005: | |
| Gniazdko w bagażniku | ||
| Zapalniczka z tyłu | ||
| Gniazdko z tyłu | ||
| 89 | 10 | do 09.2005: |
| Wentylator, MMC | ||
| Oświetlenie wskaźnika biegów | ||
| Dźwignia zmiany biegów | ||
| Oświetlenie wskaźnika biegów | ||
| Wentylator, wnęka na koło zapasowe | ||
| TCU (jednostka sterująca telematyki) | ||
| ULF (uniwersalne ładowanie i zestaw głośnomówiący) | ||
| Wysuń pudełko | ||
| 5 | od 09.2005: | |
| Elektrochromatyczne wewnętrzne lusterko wsteczne | ||
| Przekaźnik oszczędzania energii, zacisk 15 |
| Numer | Ampery [A] | Opis |
|---|---|---|
| 90 | 200 | Uchwyt bezpiecznika, przód (bezpiecznik 1-33) |
| 91 | 100 | Olej napędowy: główny przekaźnik DDE |
| N62, TU: | ||
| Zintegrowany moduł zasilania (IVM) | ||
| Przekaźnik VVT 1 | ||
| Przekaźnik VVT 2 | ||
| Jednostka sterująca zmiennymi fazami rozrządu | ||
| 92 | 100 | Elektryczny podgrzewacz pomocniczy |
| I01061 | Odmgławiacz tylny | |
| I01068 | Terminal 30G | |
| I01069 | Terminal 15 | |
