W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 3 E30 z lat: 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994.

BMW 3 Series E30 to popularna seria samochodów produkowanych przez BMW w latach 1982-1994. Oto kilka informacji na temat BMW 3 E30:

  1. Design: BMW 3 E30 charakteryzuje się klasycznym i charakterystycznym wyglądem. Posiada proporcje typowe dla samochodów sportowych, z krótkim przodem i długim tyłem. Linie nadwozia są proste i eleganckie, a design jest ponadczasowy.
  2. Silniki: BMW 3 E30 oferuje różne opcje silnikowe, w tym czterocylindrowe i sześciocylindrowe jednostki benzynowe oraz wysokoprężne silniki. Wersje M3 są znane z ich sportowych osiągów i są cenione przez entuzjastów motoryzacji.
  3. Wydajność i prowadzenie: BMW 3 E30 jest znane z doskonałej dynamiki jazdy i precyzyjnego prowadzenia. Dzięki dobrze wyważonemu układowi jezdnemu i odpowiedniemu układowi kierowniczemu, samochód oferuje znakomitą stabilność i responsywność na drodze.
  4. Wnętrze: Kabina BMW 3 E30 jest funkcjonalna i ergonomiczna. Miejsca siedzące są dobrze wyprofilowane i zapewniają odpowiednie wsparcie podczas jazdy. W zależności od wersji i opcji wyposażenia, dostępne są różne materiały wykończeniowe i dodatki, które podnoszą komfort i luksus wewnątrz samochodu.
  5. Legenda M3: Jednym z najbardziej znanych modeli w ramach serii BMW 3 E30 jest BMW M3. To sportowe coupe znane ze swoich osiągów, agresywnego wyglądu i udziału w motorsporcie. BMW M3 E30 jest obiektem pożądania dla wielu miłośników samochodów sportowych.
Zobacz także:  BMW 7 E23 (1977-1987) - schematy bezpieczników i przekaźników

BMW 3 Series E30 jest uważane za jedną z ikon motoryzacji, która zapoczątkowała sukces BMW w segmencie kompaktowych samochodów sportowych. Model ten zyskał uznanie zarówno ze względu na swoje osiągi, jak i stylowy design, a dziś jest nadal ceniony przez kolekcjonerów i entuzjastów klasycznych samochodów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  BMW X6 (F16) (2014-2019) - schematy bezpieczników i przekaźników

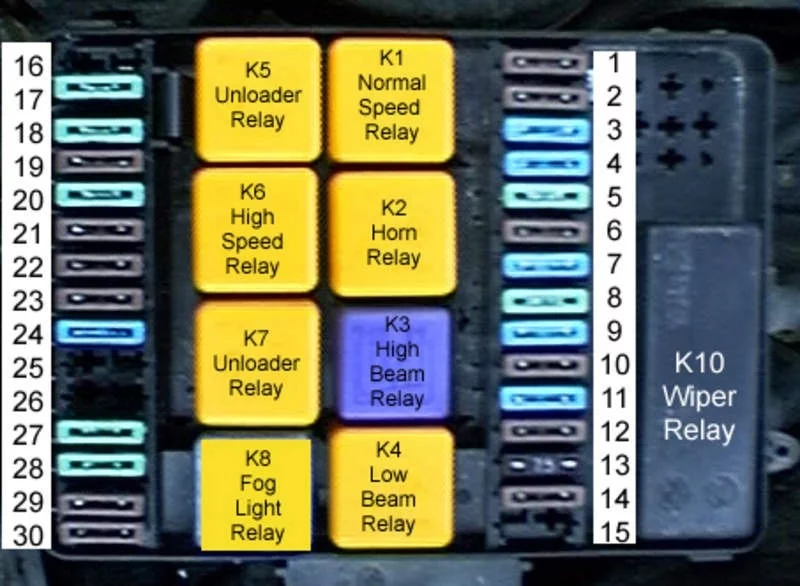

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników (skrzynka połączeniowa) z zapasowymi bezpiecznikami, przekaźnikami i plastikowymi pęsetami znajduje się w komorze silnika po lewej stronie, w pobliżu przedniej szyby.

BMW 3 E30 (1982-1994) - schematy bezpieczników i przekaźników

Opis

  • 1.7.5 Lewe światło drogowe
  • 2. 7.5 Prawe światło drogowe
  • 3. 15 Dodatkowy silnik wentylatora układu chłodzenia silnika (przy niskiej prędkości)
  • 4. 15 Kierunkowskazy
  • 5. 25 (30) Silniki wycieraczek, spryskiwaczy i reflektorów
  • 6. 7.53 Żarówki hamulców. Programowalny regulator prędkości (tempomat)
  • 7. 15 Sygnały dźwiękowe
  • 8. 25 (30) 2 Grzałka tylnej szyby
  • 9. 7.5 (15) Wyposażenie elektryczne silników gaźnikowych. lub Światła cofania. (Wyposażenie elektryczne silników gaźnikowych. Światła cofania. Wskaźnik włączonego biegu automatycznej skrzyni biegów)
  • 10.7.5 Urządzenia sterujące. Komputer pokładowy lub urządzenia sterujące. Komputer pokładowy. Lampy cofania
  • 11. 15 Elektryczna pompa paliwowa. Pompa wtryskowa silnika elektrycznego
  • 12. 15 Radio. Pokładowy system sterowania. Urządzenia sterujące
  • 13.7.5 Światła mijania lewe
  • 14.7.5 Reflektory mijania prawe
  • 15.7.5 Światła tylne (przeciwmgielne)
  • 16. 15 Grzałka fotela kierowcy
  • 17,25 (30) 2 Szyberdach elektryczny
  • 18,30 Silnik elektryczny dodatkowego wentylatora układu chłodzenia silnika ( przy prędkości roboczej)
  • 19,15 (30) 2 Silnik elektryczny i element grzewczy zewnętrznego lusterka wstecznego
  • 20. 30 Silnik elektryczny wentylatora nagrzewnicy. Układ klimatyzacji
  • 21.7.5 Lampy oświetlenia wnętrza. Lampa oświetlenia schowka na rękawiczki. Przenośna lampa. Zegar. Odbiornik radiowy (urządzenie pamięci stacji). Komputer pokładowy
  • 22. 7.5 Żarówki boczne w lewym reflektorze, lewe światło tylne
  • 23. 7.5 Żarówki boczne w prawym reflektorze, prawe światło tylne. Lampy oświetlenia instrumentów. Oświetlenie tablicy rejestracyjnej
  • 24. 15 Kierunkowskazy w trybie alarmowym
  • 25. Zapasowy
  • 26. Zapasowy
  • 27. 25-30 System blokowania. Elementy grzejne do zamków drzwiowych. System antykradzieżowy System zamykania drzwi. Elementy grzejne do zamków drzwiowych. System antywłamaniowy. Brzęczyk komputera pokładowego
  • 28,25 (30) 2 Zapalniczka. Napęd elektryczny anteny. Silnik dodatkowej nagrzewnicy
  • 29.7.5 Lewe światło przeciwmgielne
  • 30.7.5 Prawe światło przeciwmgielne
Zobacz także:  BMW X1 (E84) (2010-2015) - schematy bezpieczników i przekaźników

Przekaźnik

  1. Normalny przekaźnik prędkości / tryb gotowości;
  2. Sygnał dźwiękowy;
  3. Przekaźnik świateł drogowych;
  4. Przekaźnik świateł mijania;
  5. Nieużywany;
  6. Szybki przekaźnik/czuwanie;
  7. Zapasowy;
  8. Przekaźnik świateł przeciwmgielnych;
  9. Zapasowy;
  10. Wycieraczka.
