W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 5 (F10-F11-F07-F18) z lat: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

BMW 5 (F10-F11-F07-F18) to szósta generacja modelu BMW Serii 5, która była produkowana w latach 2010-2016. Oto kilka informacji na temat BMW 5 (F10-F11-F07-F18):

  1. Design: BMW 5 (F10-F11-F07-F18) kontynuowało nowoczesny design, który został wprowadzony w poprzedniej generacji. Charakteryzuje się dynamicznymi liniami, charakterystycznym przednim grillem w kształcie nerkowatych otworów oraz precyzyjnie ukształtowanymi reflektorami. Wersja sedan (F10), kombi (F11), gran turismo (F07) oraz wersja przedłużona (F18) były dostępne, oferując różne opcje nadwozia.
  2. Silniki: BMW 5 (F10-F11-F07-F18) było dostępne z szerokim wyborem silników benzynowych i wysokoprężnych. Obejmowały one różne warianty pojemności, mocy i osiągów, zaczynając od czterocylindrowych jednostek do potężnych silników V8. Wersje M5 oferowały mocne silniki V8 TwinPower Turbo.
  3. Wnętrze: Kabina BMW 5 (F10-F11-F07-F18) zapewnia luksusowy i nowoczesny design. Wysokiej jakości materiały i precyzyjne wykończenie są widoczne we wnętrzu samochodu. Deska rozdzielcza została zaprojektowana z myślą o ergonomicznym układzie, a fotele oferują wysoki komfort podróżowania. Technologia i systemy wsparcia kierowcy są również dobrze zintegrowane.
  4. Technologia i wyposażenie: BMW 5 (F10-F11-F07-F18) wprowadziło wiele zaawansowanych technologii i systemów do poprawy komfortu, bezpieczeństwa i rozrywki. Obejmują one m.in. system nawigacji GPS, system audio wysokiej jakości, klimatyzację dwustrefową, panoramiczny dach, adaptacyjne zawieszenie, systemy asystujące kierowcę, systemy bezpieczeństwa i wiele innych.
  5. Zawieszenie i jazda: BMW 5 (F10-F11-F07-F18) oferuje doskonałe prowadzenie i stabilność na drodze. Zawieszenie jest dobrze wyważone, zapewniając zarówno komfort jazdy, jak i precyzję prowadzenia. Dostępne były również różne systemy kontroli trakcji i stabilności, które poprawiały bezpieczeństwo i dynamikę samochodu.

BMW 5 (F10-F11-F07-F18) jest cenione za swoje wyrafinowane wnętrze, sportowe osiągi, zaawansowane technologie i komfortowe podróżowanie.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

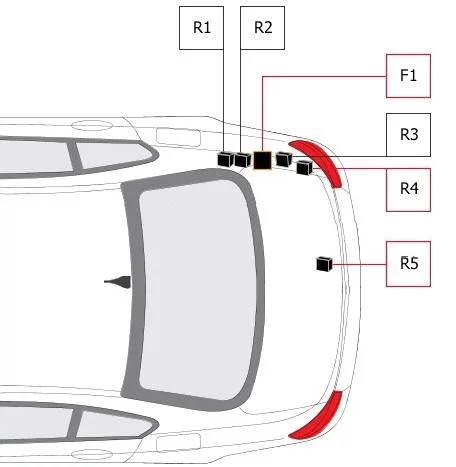

Skrzynka bezpieczników komory silnika

Znajduje się po prawej stronie, pod osłoną ochronną.

BMW 5 (F10-F11-F07-F18) (2010-2017) - schematy bezpieczników i przekaźników

Może być przekaźnik silnika DDE K2085 i kilka bezpieczników odpowiedzialnych za elektromechaniczne wspomaganie kierownicy i elektronikę silnika

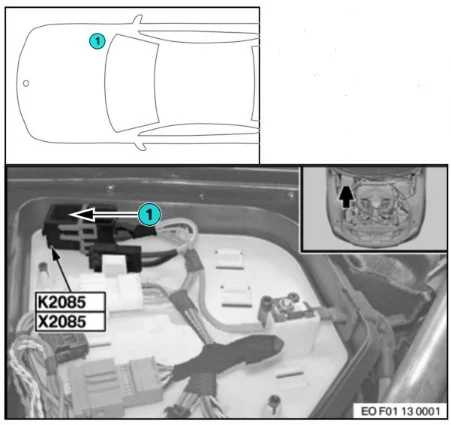

Dodatkowe bezpieczniki i przekaźnik w komorze silnika

BMW 5 (F10-F11-F07-F18) (2010-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5A Elektromechaniczny silnik wspomagania kierownicy
2 30A Dystrybutor;

Elektronika silnika.
3 125A Elektromechaniczny silnik wspomagania kierownicy;

Kondensator.
R1 Główny przekaźnik DDE

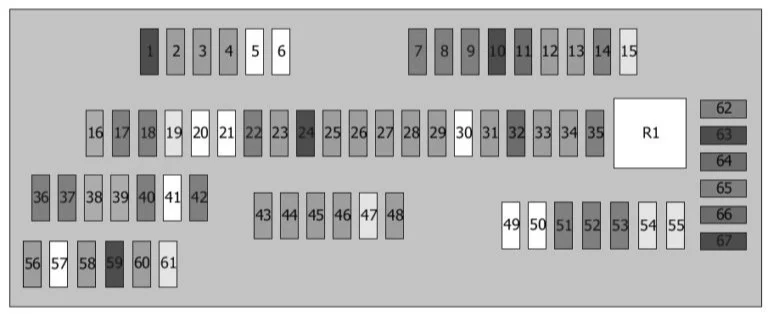

Skrzynka bezpieczników w schowku na rękawiczki

BMW 5 (F10-F11-F07-F18) (2010-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Jednostka sterująca w przestrzeni na nogi
2 5A Dynamiczna kontrola stabilności (DSC);

Jednostka sterująca drzwi.
3 5A Centralna jednostka sterująca bramy;

Gniazdo diagnostyczne.
4 5A Jednostka sterująca
5 Nieużywany
6 Nieużywany
7 30A Skrzynka przyłączeniowa
8 30A Skrzynka przyłączeniowa
9 30A Skrzynka przyłączeniowa
10 10 A Klaster instrumentów
11 7,5A Jednostka sterująca ogrzewaniem i klimatyzacją
12 5A Światło w schowku na rękawiczki
13 5A Przełączniki na kolumnie kierownicy;

Włącznik świateł;

System wspomagania kierowcy.
14 15A Skrzynka przyłączeniowa
15 20A Skrzynka przyłączeniowa
16 40A Jednostka sterująca w przestrzeni na nogi
17 30A Jednostka sterująca w przestrzeni na nogi
18 30A Jednostka sterująca w przestrzeni na nogi
19 20A Jednostka sterująca przyczepy
20 Nieużywany
21 Nieużywany
22 30A Zawór regulacji ciśnienia w szynie;

Elektromagnes dozowania paliwa;

Czujnik wałka rozrządu;

Elektrozawór regulatora ciśnienia doładowania;

Miernik przepływu powietrza;

Masowy przepływomierz;

Elektromagnes kontroli ciśnienia turbo;

Elektromagnes regulatora ciśnienia doładowania;

Zawór regulacji ciśnienia w szynie;

Elektrozawór dozowania paliwa;

Czujnik wałka rozrządu;

Elektromagnes regulatora ciśnienia doładowania;

Zawór regulacji ciśnienia szyny;

Elektrozawór dozowania paliwa;

Zawór obejściowy sprężarki;

Czujnik wałka rozrządu.
23 5A Telematyka
24 10 A Przełączniki kolumny kierownicy
25 5A Jednostka sterująca wyświetlacza przeziernego
26 5A Klaster instrumentów
27 5A Wysuwanie głośnika
28 5A System wideo
29 5A Tylna jednostka sterująca;

Jednostka sterująca Touchbox.
30
31 5A Tylna jednostka sterująca klimatyzacji;

Przełącznik ogrzewania tylnych siedzeń.
32 7,5A Przełącznik regulacji fotela kierowcy;

Sterownik przełącznika drzwi;

Przełącznik regulacji fotela pasażera z przodu;

Lusterko zewnętrzne;

Moduł szyberdachu;

Tylna lampka toaletowa.
33 5A Jednostka sterująca napinacza pasa bezpieczeństwa;

Jednostka sterująca podgrzewania;

Zawór odpowietrzający zbiornika;

Zawór odcinający zbiornik paliwa;

Jednostka sterująca napinacza pasa bezpieczeństwa;

Jednostka sterująca podgrzewania.
34 5A Moduł integracji z podwoziem
35 15A Główny przekaźnik DDE
36 30A Pompa spryskiwacza reflektorów
37 30A Kontrola dynamiki pionowej
38 40A Jednostka kontroli dostępu pojazdu
39 40A Jednostka sterująca wspomagania kierownicy
40 30A Dynamiczna kontrola stabilności (DSC)
41 Nieużywany
42 30A Elektrohydrauliczne elektrozawory mocowania silnika;

Zawór obejściowy chłodzenia EGR;

Czujnik jakości oleju;

Sonda lambda za katalizatorem;

Sonda lambda przed katalizatorem;

Przepływomierz masowy;

Elektrozawory elektrohydrauliczne mocowania silnika;

Zawór obejściowy chłodzenia EGR;

Czujnik jakości oleju;

Sonda lambda za katalizatorem;

Czujnik tlenu przed katalizatorem;

Obejście sprężarki;

Przepływomierz masowy powietrza;

Elektrohydrauliczne elektrozawory montażowe silnika;

Zawór obejściowy chłodzenia EGR;

Czujnik jakości oleju;

Czujnik poziomu oleju;

Czujnik tlenu za katalizatorem;

Czujnik tlenu przed katalizatorem;

Obejście sprężarki;

Elektrozawór sterujący Wastegate;

Miernik masowego przepływu powietrza.
43 5A Elektromechaniczny silnik wspomagania kierownicy;

Zawór położenia przepustnicy;

Elektromechaniczny silnik wspomagania kierownicy.
44 5A Klimatyzacja automatyczna;

Jednostka sterująca kamery.
45 5A Kontrola dynamiki pionowej;

Jednostka sterująca wspomagania kierownicy.
46 5A Sterownik żaluzji chłodnicy;

Tempomat.
47 20A Pompa płynu chłodzącego recyrkulacji gazów spalinowych;

Elektrozawór recyrkulacji spalin.
48 5A Elektrochromatyczne lusterko wsteczne;

Podgrzewacz odpowietrznika skrzyni korbowej.
49
50 Nieużywany
51 30A Moduł wycieraczki
52 30A Jednostka sterująca fotela kierowcy;

Przełącznik regulacji fotela kierowcy.
53 30A Jednostka sterująca fotela pasażera;

Przełącznik regulacji fotela pasażera z przodu.
54 20A Gniazda 12V przednie i tylne
55 20A Tylna wycieraczka
56 5A Jednostka kontroli dostępu pojazdu
57 Nieużywany
58 5A Filtr szumów;

Moduł szyberdachu.
59 10 A Pompa intercoolera
60 5A Przełącznik hamulca postojowego
61 20A Moduł szyberdachu
62 15A Klaksony
63 10 A Automatyczna kontrola skrzyni biegów
64 7,5A Przełącznik zmiany biegów
65 15A Dodatkowe gniazdo 12V;

Pomocniczy system grzewczy
(również używane 20A).
66 7,5A Moduł szyberdachu;

Sterownik przełącznika drzwi;

Lusterko zewnętrzne.
67 10 A Przełącznik regulacji fotela kierowcy;

Przełącznik regulacji fotela pasażera z przodu;

Blok zaworowy, podparcie lędźwiowe.
68 40A Dmuchacz
69 50A Dynamiczna kontrola stabilności (DSC)
70 60A Przekaźnik odcinający wentylator chłodzący
71 50A Grzałka filtra paliwa
R1 Zacisk 30 przekaźnik

Dodatkowy przekaźnik w przedziale pasażerskim (znajduje się w schowku na rękawiczki)

R1 – przekaźnik wyłączający wentylator chłodzący.

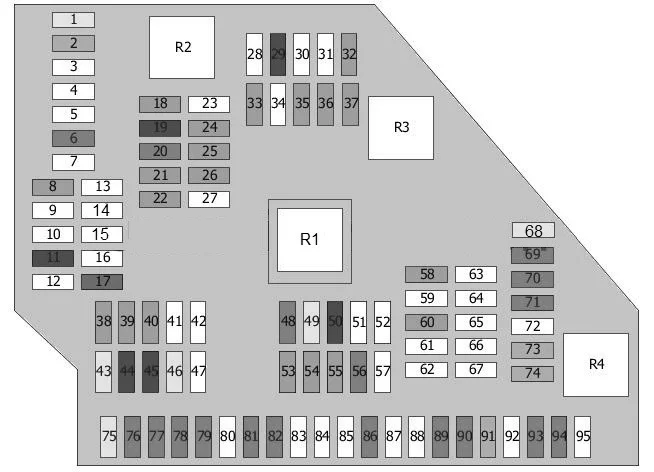

Skrzynka bezpieczników nr 1 w bagażniku

Otwórz pokrywę po prawej stronie osłony.

BMW 5 (F10-F11-F07-F18) (2010-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20A Jednostka sterująca przyczepy
2 40A Jednostka sterująca w przestrzeni na nogi
3
4 Nieużywany
5 Nieużywany
6 30A Wzmacniacz Hi-Fi;

Moduł połączenia zestawu słuchawkowego.
7
8 5A Kontrola ładowania;

Dynamiczna kontrola stabilności (DSC).
9 Nieużywany
10 Nieużywany
11 10 A Automatyczne ciche zamykanie drzwi
12 Nieużywany
13 Nieużywany
14 Nieużywany
15 Nieużywany
16 Nieużywany
17 7,5A Tylny wyświetlacz informacyjny
18 5A Telematyka;

USB.
19 10 A Wyświetlacz informacyjny;

System rozrywki w samochodzie z tyłu.
20 15A Moduł przyłączeniowy zestawu słuchawkowego;

Moduł przyłączeniowy zestawu słuchawkowego;

System audio.
21 5A Wzmacniacz Hi-Fi;

DVD.
22 5A Infotainment jednostka sterująca;

Jednostka systemu video;

Wentylator.
23 Nieużywany
24 5A Jednostka sterująca kamery
25 5A Jednostka sterująca systemu noktowizyjnego
26 5A System wideo
27 Nieużywany
28 Nieużywany
29 10 A Elektrozawór sterujący Wastegate
30
31 Nieużywany
32 5A Ostrzeżenie o wykryciu pasa ruchu
33 5A Dodatkowa nagrzewnica;

Sterownik dachu kabrioletu;

Dodatkowa nagrzewnica;

Reflektor prawy, światło drogowe.
34
35 5A Czujnik pochylenia tylnej osi;

Wspomaganie parkowania;

Czujnik pochylenia tylnej osi Servotronic.
36 5A Elektryczny zawór przełączający, klapa wydechowa
37 5A Konwerter DC-DC;

Jednostka sterująca dachem kabrioletu.
38 5A Przekaźnik odcinający wentylator chłodzący
39 5A Skrzynka transferowa
40 5A Diagnostyka nieszczelności zbiornika paliwa;

Kontrola ciśnienia w oponach.
41 Nieużywany
42 Nieużywany
43 20A Pomocniczy system grzewczy
44 10 A Automatyczne ciche zamykanie drzwi
45 10 A Automatyczne ciche zamykanie drzwi
46 20A Gniazdo przyczepy
47 Nieużywany
48 15A Dodatkowe gniazdo 12V
(20A również używane)
49 20A Jednostka sterująca dachem kabrioletu;

Moduł holowniczy przyczepy.
50 10 A Automatyczne ciche zamykanie drzwi
51 Nieużywany
52 Nieużywany
53 5A Kontrola wysokości jazdy
54 5A Pilot pokrywy bagażnika
Przełącznik tylnej klapy
55 5A Oświetlenie bagażnika
56 15A Blokada tylnej klapy/bagażnika
57 Nieużywany
58 5A Jednostka sterująca hamulca postojowego
59
60 5A System alarmowy;

Wykrywanie nieszczelności próżni.
61 Nieużywany
62
63 Nieużywany
64
65
66 Nieużywany
67
68 20A Wentylator nagrzewnicy
69 30A Skrzynka transferowa
lub nieużywana
70 30A Jednostka sterująca hamulca postojowego
71 30A Jednostka sterująca hamulca postojowego
72 Nieużywany
73 40A Przekaźnik sprzęgła sprężarki
74 40A Pilot do pokrywy bagażnika
75 20A Sterowanie pompą paliwa
76 30A Wzmacniacz Hi-Fi
77 30A Konwerter DC-DC
78 30A Podgrzewana jednostka sterująca tylnych siedzeń;

Jednostka sterująca tylnych siedzeń
79 30A Podgrzewana jednostka sterująca tylnych siedzeń;

Jednostka sterującatylnych siedzeń.
80 Nieużywany
81 30A Jednostka sterująca ogrzewaniem fotela kierowcy
82 30A Jednostka sterująca ogrzewaniem fotela pasażera
83 Nieużywany
84
85
86 30A Dodatkowa grzałka
87
88
89 30A Jednostka sterująca napinacza pasów bezpieczeństwa
90 30A Jednostka sterująca napinacza pasów bezpieczeństwa
91 40A Wzmacniacz Hi-Fi
92 Nieużywany
93 30A Dodatkowa grzałka
94 30A Odmrażacz tylnej szyby
95 Nieużywany
R1 Zacisk 30 przekaźnik
R2 Zacisk 30 przekaźnik
R3 Zacisk 15 przekaźnik
R4 Podgrzewany przekaźnik tylnej szyby

Skrzynka bezpieczników nr 2 w bagażniku

BMW 5 (F10-F11-F07-F18) (2010-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5A Dodatkowa jednostka sterująca akumulatorem
2
3 20A Dodatkowa jednostka sterująca akumulatorem
4 5A Jednostka sterująca dźwiękiem
(również używane 2A)
5 10 A Gniazdo ładowania
6 20A Jednostka sterująca dźwiękiem
(również 15A)
7 5A
8 5A
9 5A Dodatkowa jednostka sterująca akumulatorem
10
11 10 A Gniazdo ładowania
12 10 A Gniazdo ładowania
13 5A
14 5A Przełączniki
15 Nieużywany
16 5A Dodatkowa jednostka sterująca akumulatorem
17 10 A
18 10 A Dodatkowa jednostka sterująca akumulatorem
19 5A Dodatkowa jednostka sterująca akumulatorem
20 5A Dodatkowa jednostka sterująca akumulatorem

Skrzynka bezpieczników nr 3 w bagażniku

BMW 5 (F10-F11-F07-F18) (2010-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 100A Przekaźnik odcinający wentylator chłodzący
2 100A Główny przekaźnik DDE
3 125A Przekaźnik odcinający;

Elektromechaniczny silnik wspomagania kierownicy;

Skrzynka bezpieczników nr 2 w bagażniku
(również 100 A).
4
5 Nieużywany
6 50A Wzmacniacz Hi-Fi
7 60A Czujnik pochylenia tylnej osi
8 100A Skrzynka bezpieczników nr 1 w bagażniku
9 250A Skrzynka przyłączeniowa
10 150A Skrzynka bezpieczników nr 1 w bagażniku;

Silnik elektromechanicznego wspomagania kierownicy
(używany również 100 A).

Dodatkowe przekaźniki w bagażniku

BMW 5 (F10-F11-F07-F18) (2010-2017) - schematy bezpieczników i przekaźników

Bezpiecznik F1 (100,0 A) – Skrzynka bezpieczników nr 2 w bagażniku
Przekaźnik R1 – Przekaźnik migaczy

Przekaźnik R2 – Przekaźnik, tylne szyby elektryczne
Przekaźnik R3 – Przekaźnik odcinający
Przekaźnik R4 – Przekaźnik, tylne szyby elektryczne
Przekaźnik R5 – Przekaźnik sprzęgła sprężarki.​

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów

Podobne modele

Więcej w kategorii: BMW →
Komentarze

Co o tym myślisz?

Komentarz trafia do mnie na maila — odpowiem osobiście. Publikuję wybrane (z imieniem, bez maila). Nie musisz podawać swojego adresu e-mail.

Wysyłając akceptujesz politykę prywatności.
