W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 5 E39 z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. BMW 5 E39 to czwarta generacja modelu BMW Serii 5, produkowana w latach 1995-2003. Oto kilka informacji na temat BMW 5 E39: Design: BMW 5 E39 charakteryzuje się eleganckim i […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 5 E39 z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
BMW 5 E39 to czwarta generacja modelu BMW Serii 5, produkowana w latach 1995-2003. Oto kilka informacji na temat BMW 5 E39:
BMW 5 E39 jest uważane za jedną z najlepszych generacji serii BMW Serii 5. Połączenie eleganckiego designu, luksusowego wnętrza, zaawansowanej technologii i znakomitych osiągów czynią go popularnym wyborem w segmencie średnich limuzyn.
Skrzynka bezpieczników w komorze silnika
Schemat skrzynki bezpieczników (komora silnika, typ 1)
| Numer | Opis |
|---|---|
| 1 | Moduł sterujący silnika |
| 2 | Moduł kontroli skrzyni biegów |
| 3 | Bezpiecznik modułu sterującego silnika |
| 4 | Przekaźnik modułu sterującego silnika |
| 5 | Przekaźnik silnika wycieraczek szyby przedniej I |
| 6 | Przekaźnik silnika wycieraczek szyby przedniej II |
| 7 | Przekaźnik silnika dmuchawy skraplacza klimatyzacji I |
| 8 | Przekaźnik silnika dmuchawy skraplacza klimatyzacji III |
| 9 | Przekaźnik ABS |

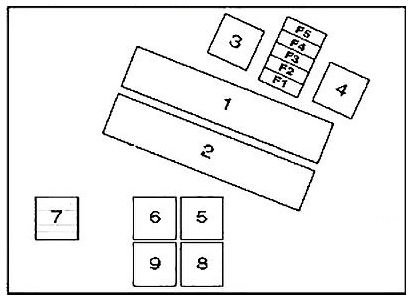

Schemat skrzynki bezpieczników (komora silnika, typ 2)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | Moduł sterujący silnika (ECM) | |
| 2 | Moduł kontroli skrzyni biegów (TCM) | |
| 3 | Przekaźnik kontroli silnika (EC) | |
| 4 | Przekaźnik cewki zapłonowej- z wyjątkiem 520i (22 6S 1)/525i/530i | |
| 5 | Przekaźnik silnika wycieraczek szyby przedniej 1 | |
| 6 | Przekaźnik silnika wycieraczek szyby przedniej 2 | |
| 7 | Przekaźnik silnika dmuchawy skraplacza AC 1 (do 03/98) | |
| 8 | Przekaźnik silnika dmuchawy skraplacza AC 3 (do 03/98) | |
| 9 | Przekaźnik pompy wtórnego wtrysku powietrza (AIR) | |
| F1 | 30A | Moduł sterujący silnika (ECM);
Zawór upustowy pochłaniacza par paliwa (EVAP); Czujnik masowego przepływu powietrza (MAF); Czujnik położenia wałka rozrządu (CMP); 1 .termostat płynu chłodzącego silnik-535i/540i. |
| F2 | 30A | Pompa wtórnego wtrysku powietrza (AIR);
Elektromagnes sterujący powietrzem kolektora dolotowego; Wtryskiwacze (z wyjątkiem 520i (22 6S1)/525i/530i); Moduł sterujący silnika (ECM); Zawór upustowy pochłaniacza spalin (EVAP); Siłownik położenia wałka rozrządu (CMP) 1 i 2; Siłownik sterowania prędkością biegu jałowego (ISC). |
| F3 | 20A | Czujnik położenia wału korbowego (CKP);
Czujnik położenia wałka rozrządu (CMP); Czujnik masowego przepływu powietrza (MAF). |
| F4 | 30A | Podgrzewane czujniki tlenu (H02S);
Moduł sterujący skrzyni biegów (TCM). |
| F5 | 30A | Przekaźnik cewki zapłonowej — z wyjątkiem 520i (22 6S1)/525i/530i |

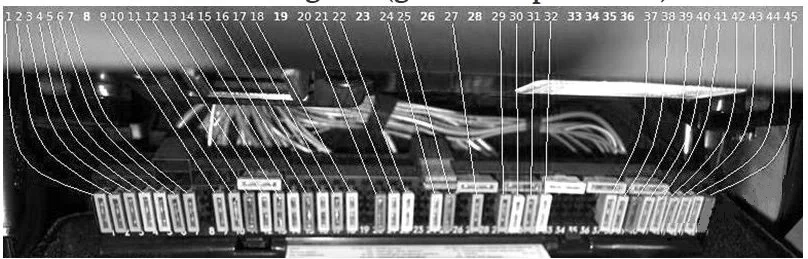

Skrzynka bezpieczników w schowku
Przyporządkowanie bezpieczników w schowku (do 03.1998)
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 30A | Przekaźnik silnika wycieraczek szyby przedniej |
| F2 | 30A | Spryskiwacze reflektorów |
| F3 | 15A | Klakson |
| F4 | 20A | Wielofunkcyjny moduł sterujący |
| F5 | 20A/30A | Szyberdach |
| F6 | 30A | Elektryczne lusterko zewnętrzne po stronie pasażera |
| F7 | 20A/30A | Przekaźnik silnika dmuchawy skraplacza AC 1 |
| F8 | – | – |
| F9 | 15A | Moduł sterowania AC/grzałką |
| F10 | 30A | Regulacja fotela – strona pasażera |
| F11 | 7,5A | Wielofunkcyjny moduł sterujący – zmienne wspomaganie kierownicy |
| F12 | 5A | Immobilizer |
| F13 | 30A | Regulacja fotela – strona kierowcy, regulacja kolumny kierownicy |
| F14 | 5A | Moduł sterujący silnika (ECM) |
| F15 | 7,5A | Moduł sterujący skrzyni biegów (TCM);
Czujnik poziomu oleju silnikowego; Alternator; Przełącznik temperatury skrzynki elektrycznej (530d). |
| F 16 | 5A | Moduł sterowania lampami |
| F17 | 10 A | Przekaźnik pompy paliwa;
Moduł sterujący ABS; Zespół przełączników wielofunkcyjnych. |
| F18 | 5A | Panel przyrządów |
| F19 | 5A | Przekaźnik zabezpieczenia przepięciowego 2 |
| F20 | 5A/7,5A | Moduł sterujący klimatyzacji/nagrzewnicy;
Przekaźnik ogrzewanej tylnej szyby; Moduł sterujący monitora ciśnienia w oponach. |
| F21 | 5A | Przekaźnik zapalniczki;
Przekaźnik regulacji fotela; Przekaźnik regulacji kolumny kierownicy; Mechanizm otwierania drzwi garażowych; Moduł kontroli wspomagania parkowania; Lusterko wewnętrzne przeciwodblaskowe. |
| F22 | 30A | Przekaźnik silnika dmuchawy skraplacza AC 2 |
| F23 | 7,5A | Cyfrowy wyświetlacz wielofunkcyjny – tył |
| F24 | 5A | Tablica przyrządów;
Moduł sterujący monitora ciśnienia w oponach; Czujnik położenia kierownicy. |
| F25 | 7,5A | Cyfrowy wyświetlacz wielofunkcyjny |
| F26 | – | – |
| F27 | 30A | Wielofunkcyjny moduł sterujący |
| F28 | 15A | Automatyczna skrzynia biegów (AT) |
| F29 | 30A | Moduł sterujący funkcją drzwi, po stronie kierowcy |
| F30 | 25A | Moduł sterujący ABS |
| F31 | 10 A | Przekaźnik pompy paliwa;
Moduł sterujący ABS; Przekaźnik pompy wtórnego wtrysku powietrza (AIR) (benzyna). |
| F32 | 25A | Zespół wielu przełączników |
| F33 | – | – |
| F34 | 10 A | Wielofunkcyjna kierownica;
Zespół poduszki powietrznej; Podgrzewana kierownica. |
| F35 | 5A | Silnik dmuchawy skraplacza klimatyzacji, tył |
| F36 | – | – |
| F37 | 5A | Moduł sterujący immobilizera |
| F38 | 5A | Wielofunkcyjny moduł sterujący;
Przekaźnik klaksonu; Czujnik deszczu; Przełącznik zatrzymania zmiany biegów (AT); Złącze łącza danych (DLC). |
| F39 | 7,5A | Lampy do lusterek kosmetycznych;
Latarka ładowalna. |
| F40 | 5A | Tablica przyrządów;
Moduł sterujący regulacją fotela; Czujnik zderzenia poduszki powietrznej; Przełącznik kontaktowy pasa bezpieczeństwa (po stronie kierowcy). |
| F41 | 5A | Moduł sterowania lampami;
Przełącznik położenia pedału sprzęgła (CPP); Przełącznik położenia pedału hamulca (BPP). |
| F42 | 5A | Moduł sterujący SRS |
| F43 | 5A | Przekaźnik zabezpieczenia nadnapięciowego 1 |
| F44 | 5A | Wielofunkcyjna kierownica/zespół poduszki powietrznej;
Kierownica; Cyfrowy wyświetlacz wielofunkcyjny-przedni i tylny. |
| F45 | 7,5A | Zespół wielu przełączników |
Przyporządkowanie bezpieczników w schowku (od 03.1998)
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 30A | Przekaźnik silnika wycieraczek szyby przedniej |
| F2 | 30A | Spryskiwacze reflektorów |
| F3 | 15A | Klakson |
| F4 | 20A | Wielofunkcyjny moduł sterujący |
| F5 | 20A/30A | Szyberdach |
| F6 | 30A | Elektryczne lusterko zewnętrzne po stronie pasażera |
| F7 | 20A/30A | Zapalniczka-przód (09/00) |
| F8 | – | – |
| F9 | 15A | Moduł sterowania klimatyzacją/grzałką |
| F10 | 30A | Regulacja fotela – strona pasażera |
| F11 | 7,5A | Wielofunkcyjny moduł sterujący – zmienne wspomaganie kierownicy |
| F12 | 5A | Immobilizer |
| F13 | 30A | Regulacja fotela – strona kierowcy, regulacja kolumny kierownicy |
| F14 | 5A | Moduł sterujący silnika (ECM) |
| F15 | 7,5A | Moduł sterujący skrzyni biegów (TCM);
Czujnik poziomu oleju silnikowego; Alternator; Przełącznik temperatury skrzynki elektrycznej (530d). |
| F 16 | 5A | Moduł sterowania lampami |
| F17 | 10 A | Przekaźnik pompy paliwa;
Moduł sterujący ABS; Zespół przełączników wielofunkcyjnych. |
| F18 | 5A | Panel przyrządów |
| F19 | 5A | Przekaźnik zabezpieczenia przepięciowego 2 |
| F20 | 5A/7,5A | Moduł sterujący klimatyzacji/nagrzewnicy;
Przekaźnik ogrzewanej tylnej szyby; Moduł sterujący monitora ciśnienia w oponach. |
| F21 | 5A | Przekaźnik zapalniczki;
Przekaźnik regulacji fotela; Przekaźnik regulacji kolumny kierownicy; Mechanizm otwierania drzwi garażowych; Moduł kontroli wspomagania parkowania; Lusterko wewnętrzne przeciwodblaskowe. |
| F22 | 25A | Przekaźnik pompy paliwa-530d/520i (226S1)/525i/530i |
| F23 | 7,5A | Cyfrowy wyświetlacz wielofunkcyjny – tył |
| F24 | 5A | Tablica przyrządów;
Moduł sterujący monitora ciśnienia w oponach; Czujnik położenia kierownicy. |
| F25 | 7,5A | Cyfrowy wyświetlacz wielofunkcyjny |
| F26 | – | – |
| F27 | 30A | Wielofunkcyjny moduł sterujący |
| F28 | 15A | Automatyczna skrzynia biegów (AT) |
| F29 | 30A | Moduł sterujący funkcją drzwi, po stronie kierowcy |
| F30 | 25A | Moduł sterujący ABS |
| F31 | 10 A | Przekaźnik pompy paliwa;
Moduł sterujący ABS; Przekaźnik pompy wtórnego wtrysku powietrza (AIR) (benzyna). |
| F32 | 25A | Zespół wielu przełączników |
| F33 | – | – |
| F34 | 10 A | Wielofunkcyjna kierownica/zespół poduszki powietrznej;
Podgrzewana kierownica. |
| F35 | 5A | Silnik dmuchawy skraplacza klimatyzacji, tył |
| F36 | – | – |
| F37 | 5A | Moduł sterujący immobilizera |
| F38 | 5A | Wielofunkcyjny moduł sterujący;
Przekaźnik klaksonu; Czujnik deszczu; Przełącznik zatrzymania zmiany biegów (AT); Złącze łącza danych (DLC). |
| F39 | 7,5A | Lampy do lusterek kosmetycznych;
Latarka ładowalna. |
| F40 | 5A | Tablica przyrządów;
Moduł sterujący regulacją fotela; Czujnik zderzenia poduszki powietrznej; Przełącznik kontaktowy pasa bezpieczeństwa (po stronie kierowcy). |
| F41 | 5A | Moduł sterowania lampami;
Przełącznik położenia pedału sprzęgła (CPP); Przełącznik położenia pedału hamulca (BPP). |
| F42 | 5A | Moduł sterujący SRS |
| F43 | 5A | Przekaźnik zabezpieczenia przepięciowego 1 |
| F44 | 5A | Wielofunkcyjna kierownica/zespół poduszki powietrznej;
Kierownica; Cyfrowy wyświetlacz wielofunkcyjny-przód/tył. |
| F45 | 7,5A | Zespół wielu przełączników |
Blok przekaźników w schowku
Znajduje się za skrzynką bezpieczników.
| Numer | Opis |
|---|---|
| 1 | Przekaźnik silnika dmuchawy skraplacza AC 2 (do 03/98) |
| 2 | Przekaźnik pompy spryskiwaczy reflektorów |
| 3 | – |
| 4 | Przekaźnik silnika rozrusznika |
| 5 | Przekaźnik regulacji siedzenia/przekaźnik regulacji kolumny kierownicy |
| 6 | Przekaźnik dmuchawy nagrzewnicy |
| F75 | (50A) Silnik dmuchawy skraplacza klimatyzacji / silnik dmuchawy chłodziwa silnika |
| F76 | (40A) Moduł sterowania dmuchawą klimatyzacji/nagrzewnicy |

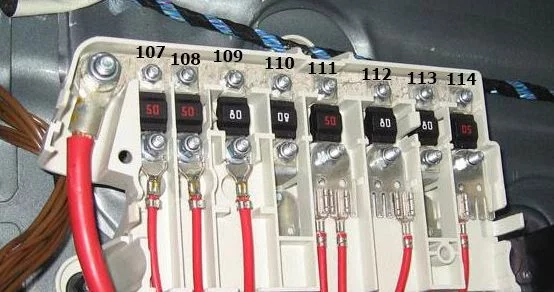

Skrzynka w przestrzeni na nogi
Znajduje się na podłodze pod wykładziną, po prawej stronie auta.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F107 | 50A | Przekaźnik pompy wtórnego wtrysku powietrza (AIR) |
| F108 | 50A | Moduł sterujący ABS |
| F109 | 80A | Przekaźnik sterowania silnikiem (EC);
Skrzynka bezpieczników-wnęka silnika (F4&F5). |
| F110 | 80A | Skrzynka bezpieczników 1 (F1-F12&F22-F25) |
| F111 | 50A | Stacyjka |
| F112 | 80A | Moduł sterowania lampami |
| F113 | 80A | Przekaźnik regulacji siedzenia/przekaźnik regulacji kolumny kierownicy;
Skrzynka bezpieczników-konsola 1 (F27-F30); Skrzynka bezpieczników-konsola 2 (F76); Moduł sterowania lampami; Skrzynka bezpieczników-konsola 1 (F13)-z podparciem lędźwiowym. |
| F114 | 50A | Przełącznik zapłonu;
Złącze łącza danych (DLC). |
Skrzynki bezpieczników w bagażniku
Znajdują się po prawej stronie, za pokrywą.

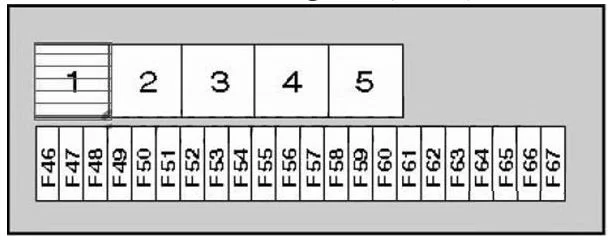

Schemat skrzynki bezpieczników (skrzynka 1)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | Przekaźnik zabezpieczenia przepięciowego 1 | |
| 2 | Przekaźnik pompy paliwa | |
| 3 | Podgrzewany przekaźnik tylnej szyby | |
| 4 | Przekaźnik zabezpieczenia przepięciowego 2 | |
| 5 | Przekaźnik klapki wlewu paliwa | |
| F46 | – | – |
| F47 | 15A/20A | Grzałka pomocnicza |
| F48 | 5A | Nieoślepiające lusterko wewnętrzne;
System alarmowy w module kontroli ruchu samochodu; Czujnik nachylenia systemu alarmowego; Klakson systemu alarmowego. |
| F49 | 30A | Przekaźnik sprężarki zawieszenia |
| F50 | 7,5A | Moduł sterowania zawieszeniem (z zawieszeniem pneumatycznym) |
| F51 | 30A | Zapalniczka – tył |
| F52 | 30A | Przekaźnik zapalniczki, zapalniczka-przód |
| F53 | 5A | Wzmacniacz sygnału antenowego;
Stebnówka pokrywy bagażnika/tylnej klapy. |
| F54 | 15A | Przekaźnik pompy paliwa |
| F55 | 20A | Tylny przekaźnik spryskiwacza/wycieraczki |
| F56 | 30A | Jednostka audio;
Moduł sterujący systemu nawigacji; Wzmacniacz wyjściowy jednostki audio; Zmieniarka CD jednostki audio; Monitor samochodowy. |
| F57 | 10 A | Telefon |
| F58 | 10 A | Przekaźnik zabezpieczenia przepięciowego 1 |
| F59 | 20A | Gniazdo przyczepy |
| F60 | 15A | Moduł sterowania zawieszeniem;
Zespół przełączników wieloprzełącznikowych. |
| F61 | 25A | Przełącznik ogrzewania tylnego siedzenia, lewy;
Przełącznik ogrzewania tylnego siedzenia, prawy. |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | 40A | Podgrzewany przekaźnik tylnej szyby |
| F67 | – | – |
Przyporządkowanie bezpieczników i przekaźnika (skrzynka 1, typ 2)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | Przekaźnik głównych obwodów zapłonu | |
| 2 | Przekaźnik pompy paliwa | |
| 3 | Podgrzewany przekaźnik tylnej szyby | |
| 4 | Przekaźnik obwodów pomocniczych zapłonu | |
| 5 | Niezależny przekaźnik grzałki | |
| F46 | 15A | niezależny grzejnik/wentylacja |
| F47 | 15A | niezależny grzejnik |
| F48 | 5A | System alarmowy |
| F49 | 30A | Układ zawieszenia pneumatycznego |
| F50 | 7,5A | Układ zawieszenia pneumatycznego |
| F51 | – | – |
| F52 | 30A | Zapalniczka |
| F53 | 7,5A | Centralny zamek |
| F54 | 15A | Pompa paliwowa |
| F55 | – | – |
| F56 | 30A | System audio;
System nawigacji; Monitor pokładowy. |
| F57 | 10 A | Telefon komórkowy |
| F58 | 10 A | Jednostka audio;
Monitor pokładowy; System nawigacji; Telefon. |
| F59 | – | – |
| F60 | 15A | Kontrola regulacji zawieszenia |
| F61 | – | – |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | 40A | Podgrzewana tylna szyba |
| F67 | – | – |
| F6S | – | – |
| F69 | – | – |
| F70 | – | – |
| F71 | – | – |
| F72 | – | – |
| F73 | – | – |
| F74 | – | – |

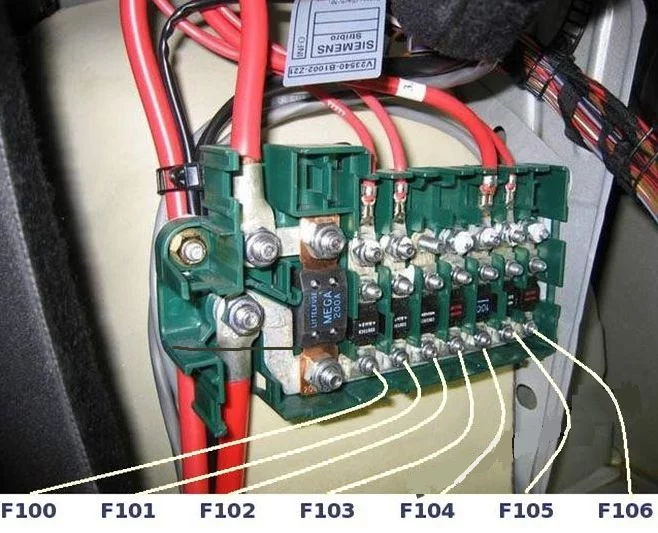

Schemat skrzynki bezpieczników (skrzynka 2)
| Numer | Ampery [A] | Opis |
|---|---|---|
| F100 | 200A | Podstawa skrzynki bezpieczników (F107-F114) |
| F101 | 80A | Skrzynka bezpieczników – obszar obciążenia 1 (F46-F50, F66) |
| F102 | 80A | Obszar obciążenia skrzynki bezpieczników 1 (F51-F55) |
| F103 | 50A | Moduł sterujący przyczepy |
| F104 | 50A | Przekaźnik zabezpieczenia przepięciowego 2 |
| F105 | 100A | Skrzynka bezpieczników 2 (F75), nagrzewnica dodatkowa |
| F106 | 80A | Obszar obciążenia skrzynki bezpieczników 1 (F56-F59) |
