W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 4 G22-G23-G26 z lat: 2020, 2021, 2022, 2023.
BMW 4 Series G22-G23-G26 to najnowsza generacja samochodów z serii 4 produkowanych przez BMW. Oto kilka informacji na temat BMW 4 G22-G23-G26:
- Design: BMW 4 G22-G23-G26 charakteryzuje się nowoczesnym, sportowym designem, który wyróżnia się z dynamicznymi liniami i agresywnym wyglądem. Przedni grill w kształcie nerki jest bardziej wyrazisty i większy, co nadaje samochodom charakterystyczny i rozpoznawalny wygląd.
- Karoseria: BMW 4 G22-G23-G26 jest dostępne w trzech wersjach nadwozia: coupe (G22), kabriolet (G23) i gran coupe (G26). Każda z tych wersji ma swoje unikalne cechy, ale wszystkie zapewniają sportowe osiągi i stylową sylwetkę.
- Silniki: BMW 4 G22-G23-G26 oferuje różne silniki benzynowe i wysokoprężne, w tym również mocne jednostki M Performance dla entuzjastów sportowej jazdy. Są one zaprojektowane w celu zapewnienia wysokiej wydajności i dynamicznych osiągów. Możliwe są także wersje z napędem na cztery koła (xDrive) dla lepszej trakcji i stabilności.
- Wnętrze: Kabina BMW 4 G22-G23-G26 jest nowoczesna i luksusowa. Oficjalne zdjęcia prezentują nowoczesny kokpit z nowymi systemami multimedialnymi i innowacyjnymi technologiami. Możemy spodziewać się wysokiej jakości materiałów wykończeniowych, ergonomicznego układu deski rozdzielczej i licznych opcji personalizacji.
- Technologia i innowacje: BMW 4 G22-G23-G26 jest wyposażone w zaawansowane technologie i innowacje, które poprawiają zarówno komfort, jak i bezpieczeństwo jazdy. Możemy spodziewać się systemów wspomagających kierowcę, takich jak adaptacyjny tempomat, asystent pasa ruchu, system ostrzegania przed kolizją, systemy multimedialne z dużymi ekranami dotykowymi i wiele innych.
BMW 4 Series G22-G23-G26 to samochody, które łączą sportową dynamikę, elegancję i zaawansowane technologie. Są one adresowane dla osób poszukujących emocji z jazdy, komfortu i luksusu.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

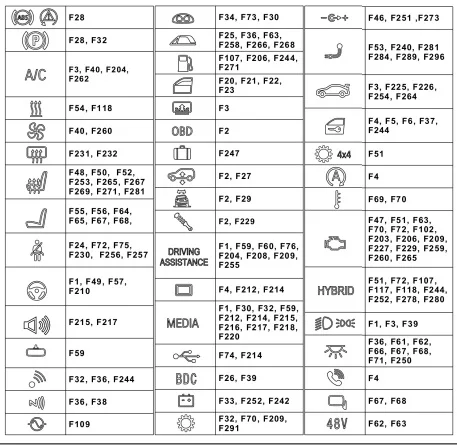

Numery bezpieczników powiązane ze znaczeniem bezpiecznika
Opis symboli można znaleźć tutaj:
| Numer | Symbol | Opis |
| 1 |  |
ABS (układ przeciwblokujący);
DSC (dynamiczna kontrola stabilności) |
| 2 |  |
Moduł sterujący funkcją kolumny kierownicy |
| 3 |  |
Moduł przyczepy, hak holowniczy |
| 4 |  |
Wyświetlacz przezierny (head-up) |
| 5 |  |
System START-STOP |
| 6 |  |
Lusterka elektryczne |
| 7 |  |
Układ zawieszenia pneumatycznego |
| 8 |  |
Skrzynia biegów;
DSC – dynamiczna kontrola stabilności; SMG – sekwencyjna manualna skrzynia biegów. |
| 9 |  |
Reflektory;
Czujnik deszczu; Czujnik światła; Elektroniczna kontrola wysokości jazdy. |
| 10 |  |
Moduł świetlny |
| 11 |  |
Zmieniarka CD;
Moduł bramki „CAN”. |
| 12 |  |
Alarm |
| 13 |
|
Czujniki parkowania;
HomeLink (otwieracz drzwi garażowych) |
| 14 |  |
Wentylator elektryczny |
| 15 |  |
Klakson |
| 16 |  |
Moduł drzwi;
Automatyczne miękkie zamykanie. |
| 17 |  |
Okna elektryczne |
| 18 |  |
Podgrzewane siedzenia |
| 19 |  |
Regulacja siedzenia |
| 20 |  |
Pasy bezpieczeństwa |
| 21 |  |
OBD |
| 22 |  |
Ogrzewanie;
Niezależne ogrzewanie postojowe. Ogrzewanie przedniej szyby. |
| 23 |  |
Tempomat |
| 24 |  |
Przekaźnik tylnej wycieraczki |
| 25 |  |
Odmgławiacz tylnej szyby (ogrzewana szyba tylna) |
| 26 |  |
Podgrzewacz płynu do spryskiwaczy |
| 27 |  |
Wentylator |
| 28 |  |
Światła wewnętrzne |
| 29 |  |
Klaster instrumentów;
Licznik. |
| 30 |
|
System klimatyzacji |
| 31 | „DDE” | Cyfrowa elektronika Diesla (DDE) |
| 32 |  |
Przekaźnik pompy paliwa;
Sterowanie pompą paliwa. |
| 33 |  |
DME – cyfrowa elektronika silnika;
Zintegrowany moduł napięciowy – IVM. |
| 34 |  |
BDC (kontroler domeny nadwozia) |
| 35 |  |
Wzmacniacz HiFi;
Tuner telewizyjny; Moduł wideo. Radio. |
| 36 |  |
Kontrola ciśnienia w oponach RDV |
| 37 |  |
Spryskiwacze szyby przedniej |
| 38 |  |
System mycia reflektorów |
| 39 |  |
Szyberdach;
Szkło panoramiczne; Zamienny moduł górny. |
| 40 |  |
Telefon |
| 41 |  |
Zamienny moduł górny;
Przemienny przekaźnik. |
| 42 |  |
Zapalniczka przednia i tylna;
Gniazdo 12V; Gniazdo ładowania schowka (12V). |
| 43 |  |
Hamulec postojowy |
| 44 |  |
Zamek pokrywy bagażnika (tylnej klapy);
Automatyczne zamykanie tylnej klapy. |
| 45 |  |
Elektryczna tylna osłona przeciwsłoneczna |
| 46 |  |
Dynamiczny układ napędowy |
| 47 |  |
napęd na 4 koła |
| 48 |  |
Klimatyzacja |
| 49 |  |
Pomoc w prowadzeniu pojazdu |
| 50 |  |
System hybrydowy |
| 51 |  |
System dźwiękowy |
| 52 |  |
Elektrochromatyczne lusterko wsteczne |
| 53 |  |
Przekaźnik sprężarki zawieszenia pneumatycznego |

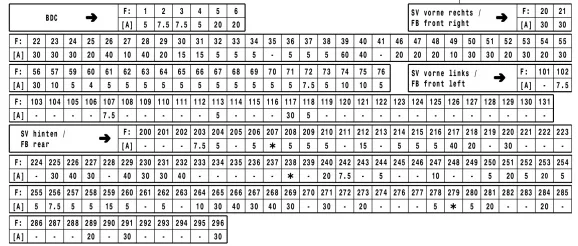

Ampery:
- BDC
- Przednia prawa skrzynka bezpieczników
- Przednia lewa skrzynka bezpieczników
- Tylna skrzynka bezpieczników.

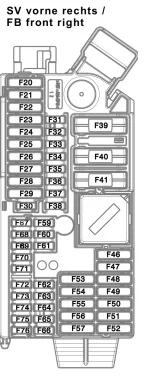

Schemat skrzynki bezpieczników w przedziale pasażerskim (prawa strona)
| 20 | 30A Siłownik podnośnika szyb, drzwi kierowcy z elektroniką sterującą |
| 21 | 30A Przednia szyba pasażera z elektroniką sterującą |
| 22 | 30A Tylne okno elektryczne po stronie kierowcy z elektroniką sterującą |
| 23 | 30A Elektryczna szyba tylna po stronie pasażera z elektroniką sterującą |
| 24 | 30A Lewy odwracalny elektromotoryczny zwijacz automatyczny (pas bezpieczeństwa) |
| 25 | 20A Centrum funkcji dachu |
| 26 | 40A Kontroler domeny Body |
| 27 | – |
| 28 | Dynamiczna kontrola stabilności 40A (DSC) |
| 29 | 20A Elektroniczne sterowanie skrzynią biegów, skrzynia rozdzielcza |
| 30 | 15A System multimedialny |
| 31 | 15A |
| 32 | 5A Panel sterowania w konsoli środkowej, parking |
| 33 | Bateria 5A |
| 34 | 5A Jednostka sterująca zestawu wskaźników |
| 35 | – |
| 36 | 5A Centrum funkcji dachowych (lampka do map, oświetlenie wnętrza, oświetlenie otoczenia) |
| 37 | 5A Centralny zamek |
| 38 | 5A Moduł elektroniczny klamki zewnętrznej drzwi kierowcy |
| 39 | 60A Kontroler domeny Body |
| 40 | Silnik wentylatora 40A ze stopniem wyjściowym |
| 41 | – |
| 46 | Zapalniczka 20A , termoelektryczny uchwyt na kubek |
| 47 | 20A Zarządzanie silnikiem |
| 48 | 20A Podgrzewane siedzenia |
| 49 | 10A Elektryczna regulacja kolumny kierownicy |
| 50 | 30А Podgrzewane siedzenia |
| 51 | 30A Zarządzanie silnikiem |
| 52 | 20A Elektronika ogrzewania siedzenia |
| 53 | 30A Moduł przyczepy |
| 54 | 20A Autonomiczny podgrzewacz dodatkowy |
| 55 | 30A Moduł siedziska (z modułem siedziska), blok przełączników regulacji siedzenia (bez modułu siedziska) |
| 56 | 30A Moduł siedziska (z modułem siedziska), blok przełączników regulacji siedzenia (bez modułu siedziska) |
| 57 | 10A Elektryczna regulacja kolumny kierownicy |
| 59 | 5A Elektrochromowe wewnętrzne lusterko wsteczne |
| 60 | 5A Asystent kierowcy |
| 61 | 5A Oświetlenie poszycia środkowych drzwi tylnych (po stronie kierowcy), oświetlenie kieszeni w drzwiach tylnych (po stronie kierowcy), oświetlenie klamki wewnętrznej drzwi tylnych (po stronie kierowcy), oświetlenie poszycia drzwi tylnych po stronie kierowcy (na górze), oświetlenie tylnego lewego głośnika, dodatkowa pompa wodna ( Diesel) |
| 62 | Akumulator pomocniczy 5A, oświetlenie głośników tablicy rozdzielczej, odświeżacz powietrza, napęd CD, jonizator, rozrusznik-alternator 48V (B57, B58) |
| 63 | 5A Włącznik oświetlenia schowka podręcznego, system kamer kierowcy, jednostka sterująca mocą 48 V (PCU48), akumulator 48 V |
| 64 | 5A Blok zaworów regulacji szerokości oparcia siedzenia kierowcy, blok zaworów podparcia lędźwiowego kierowcy, blok przełączników regulacji siedzenia (po stronie kierowcy), tylne światło wnęki na nogi (po stronie kierowcy), oświetlenie tylnego panelu siedzenia kierowcy, port ładowania USB, moduł pompowania przedniego lewego siedzenia |
| 65 | 5A Blok zaworów regulacji szerokości oparcia pasażera z przodu, Blok zaworów podparcia lędźwiowego pasażera z przodu, Blok przełączników regulacji siedzenia (po stronie pasażera z przodu), Tylne oświetlenie przestrzeni na nogi (po stronie pasażera z przodu), Oświetlenie tylnego panelu oparcia pasażera z przodu, Złącze USB do ładowania nr 2, moduł pompowania przedniego prawego siedzenia |
| 66 | 5A Oświetlenie górnej środkowej tablicy przyrządów, górne oświetlenie tablicy przyrządów po stronie pasażera z przodu, dolne środkowe oświetlenie tablicy rozdzielczej, dolne oświetlenie tablicy przyrządów po stronie kierowcy/pasażera, oświetlenie przestrzeni na nogi przednie lewe/prawe |
| 67 | 5A Skrzynka przełączników w drzwiach kierowcy, Skrzynka przełączników w drzwiach kierowcy, Oświetlenie wewnętrznej klamki drzwi kierowcy, Oświetlenie panelu drzwi kierowcy (środek), Oświetlenie kieszeni drzwi kierowcy, Oświetlenie panelu drzwi kierowcy (góra), Oświetlenie przedniego lewego głośnika średniotonowego, Przedni lewy głośnik wysokotonowy Oświetlenie |
| 68 | 5A Lusterko zewnętrzne pasażera, skrzynka przełączników w drzwiach pasażera, oświetlenie wewnętrznej klamki drzwi pasażera, oświetlenie panelu drzwi pasażera z przodu (w środku), oświetlenie kieszeni w drzwiach pasażera, oświetlenie panelu drzwi pasażera z przodu (na górze), oświetlenie przedniego prawego głośnika średniotonowego, oświetlenie przedniego prawego głośnik wysokotonowy |
| 69 | 5A Żaluzje chłodnicy (górna, dolna) |
| 70 | 5A Tylna tablica rozdzielcza, przekaźnik wyłączający wentylator elektryczny, wentylator elektryczny |
| 71 | Kamera surround 5A (z kamerą surround), kamera cofania |
| 72 | 7,5A Sterowanie silnikiem |
| 73 | 5A Jednostka sterująca zestawu wskaźników |
| 74 | Gniazdo USB 10A |
| 75 | 10A Moduł zabezpieczający przed awarią |
| 76 | 5A Asystent kierowcy |
Schemat skrzynki bezpieczników w przedziale pasażerskim (lewa strona)
| 101 | – |
| 102 | 7,5A Elektronika, sterowanie silnikiem |
| 103 | – |
| 104 | – |
| 105 | – |
| 106 | – |
| 107 | 10A Hybrydowy: Moduł sterujący zbiornika paliwa pod ciśnieniem |
| 108 | – |
| 109 | – |
| 110 | – |
| 111 | – |
| 112 | – |
| 113 | – |
| 114 | – |
| 115 | – |
| 116 | – |
| 117 | 30A Hybrydowy: Automatyczna skrzynia biegów, skrzynia rozdzielcza |
| 118 | 5A Pomocnicza nagrzewnica elektryczna, oświetlenie przedniego głośnika średniotonowego |
| 119 | – |
| 120 | – |
| 121 | – |
| 122 | – |
| 123 | – |
| 124 | – |
| 125 | – |
| 126 | – |
| 127 | – |
| 128 | – |
| 129 | – |
| 130 | – |
| 131 | – |
- R1-
- R2 – Przekaźnik zacisku 30B
Moduł kontroli nadwozia (BDC)
- 5A Skrzynka rozdzielcza kolumny kierownicy, przedni środkowy nawiew, panel sterowania systemem audio, sterownik oświetlenia, jednostka główna
- Gniazdo diagnostyczne 7,5 A, elektroniczna kontrola wysokości jazdy, platforma zapewniająca dynamikę pionową
- 7,5A Układ ogrzewania/klimatyzacji, moduł funkcyjny tylnej klapy, czujnik deszczu/światła/słońca/słońca/kondensacji
- 5A Moduł elektroniczny klamki zewnętrznej drzwi po stronie pasażera, moduł elektroniczny klamki zewnętrznej drzwi tylnych po stronie kierowcy, moduł elektroniczny klamki zewnętrznej drzwi po stronie pasażera z tyłu, moduł sterujący mocy, moduł telematyczny
- 20A Przekaźnik blokujący, przekaźnik odblokowujący (drzwi, korek wlewu paliwa)
- 20A Przekaźnik zamka drzwi kierowcy, przekaźnik blokady (zamek drzwi kierowcy, zamek drzwi pasażera z przodu, zamek tylnych drzwi po stronie kierowcy, zamek drzwi po stronie pasażera z tyłu, siłownik centralnego zamka drzwi wlewu paliwa)

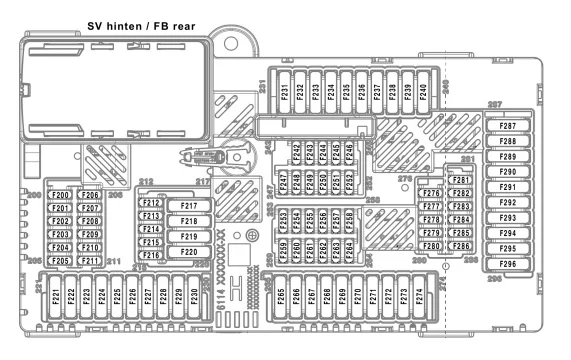

Schemat skrzynki bezpieczników w bagażniku
Bezpieczniki znajdują się w przestrzeni ładunkowej po prawej stronie (za osłoną).
- Zdejmij osłonę z prawego poszycia bocznego
- .Skrzynka bezpieczników może być umieszczona za izolacją akustyczną.
