W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi TT RS z lat: 2021
Audi TT to kompaktowy samochód sportowy z charakterystycznym designem i osiągami.
Wersja ta oferowała napęd na cztery koła quattro, a dostępne były dwa silniki benzynowe: 2.0 TFSI o mocy 197 KM oraz mocniejszy 2.5 TFSI o mocy 400 KM, znanym z wersji TT RS. Oba silniki były połączone z 7-biegową przekładnią S tronic. Audi TT przyspieszało od 0 do 100 km/h w zależności od silnika od 3,9 do 6 sekund, a prędkość maksymalna wynosiła 250 km/h.
Audi TT zawsze było znane z charakterystycznego wyglądu, który łączy sportową stylistykę z eleganckimi detalami. Wnętrze było stylowe i funkcjonalne, z zastosowaniem najnowszych technologii Audi.
W 2021 roku Audi wprowadziło na rynek limitowaną edycję Audi TT RS „40 years of quattro”, która celebrowała 40 lat technologii quattro w Audi. Ta edycja miała charakterystyczny, czarny pakiet stylistyczny oraz dodatkowe elementy wyposażenia, takie jak sportowe fotele z logo „40 years of quattro” oraz kierownica z Alcantary. Wersja ta była napędzana silnikiem 2.5 litra o mocy 400 KM i osiągała prędkość maksymalną 280 km/h.

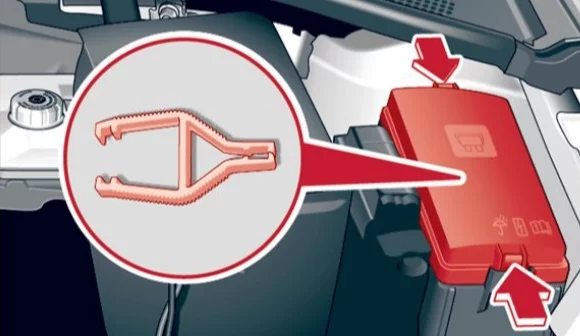

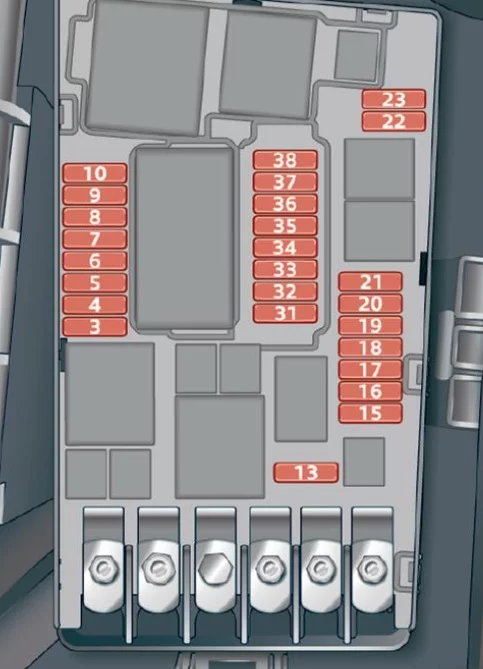

Skrzynka bezpieczników komory silnika
| Numer | Opis |
|---|---|
| F1 | – |
| F2 | – |
| F3 | Moduł sterujący układu napędowego |
| F4 | Chłodzenie silnika, elementy silnika, czujnik temperatury i poziomu oleju |
| F5 | Czujnik temperatury spalin |
| F6 | Czujnik i przełącznik światła hamowania |
| F7 | Elementy silnika, oczyszczanie spalin, regulacja ciśnienia oleju |
| F8 | Czujnik tlenu |
| F9 | Elementy silnika, drzwi wydechowe |
| F10 | Wtryskiwacze paliwa, pompa paliwa |
| F11 | – |
| F12 | – |
| F13 | Pompa płynu przekładniowego (skrzyni biegów) |
| F14 | – |
| F15 | Klakson |
| F16 | Komponenty silnika |
| F17 | Tłumik |
| F18 | Interfejs diagnostyczny, monitorowanie akumulatora, antena do otwierania drzwi garażowych |
| F19 | Wycieraczki |
| F20 | Alarm antywłamaniowy |
| F21 | Moduł sterujący automatycznej skrzyni biegów |
| F22 | Diagnostyka, zacisk 50 |
| F23 | Rozrusznik |
| F24 | – |
| F31 | Elementy silnika (5-cylindrowy), wtryskiwacze paliwa |
| F35 | Reflektory LED, lewy |
| F38 | Reflektory LED, prawy |

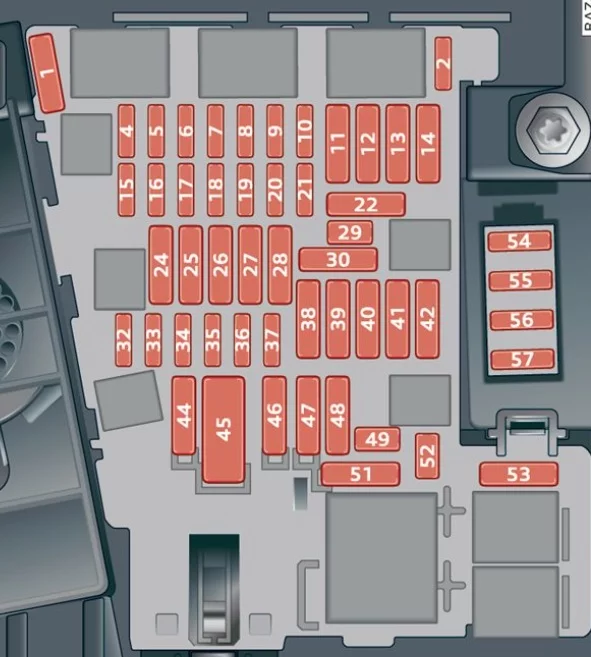

Przedział pasażerski

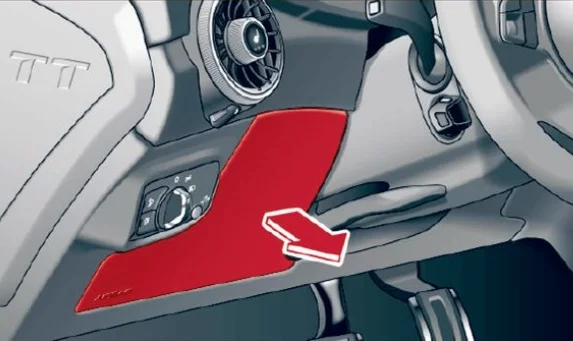

Panel bezpieczników znajduje się za osłoną po lewej stronie kierownicy.
| Numer | Opis |
|---|---|
| F1 | Elementy silnika, oczyszczanie spalin |
| F2 | – |
| F3 | – |
| F4 | Panel sterowania Infotainment, system dźwiękowy |
| F5 | Bramka (diagnostyka) |
| F6 | Dźwignia zmiany biegów (automatyczna skrzynia biegów) |
| F7 | Elementy sterujące układu klimatyzacji, odmgławiacz tylnej szyby, monitorowanie ciśnienia w oponach |
| F8 | Włącznik elektromechanicznego hamulca postojowego, włącznik świateł, czujnik deszczu/światła, oświetlenie wnętrza, złącze diagnostyczne, elektronika dachu, monitorowanie zużycia, moduł kontroli połączeń alarmowych i komunikacji |
| F9 | Moduł przełącznika kolumny kierownicy |
| F10 | Pozycjonowanie pojazdu |
| F11 | Moduł napędu na wszystkie koła, moduł sterujący instalacji elektrycznej pojazdu |
| F12 | System nagłośnienia, komponenty Infotainment |
| F13 | – |
| F14 | Dmuchawa układu klimatyzacji |
| F15 | Elektroniczna blokada kolumny kierownicy |
| F16 | Komponenty MMI, mikrofon pasa bezpieczeństwa (Roadster), antena zewnętrzna |
| F17 | Klaster instrumentów, moduł kontroli połączeń alarmowych i komunikacji |
| F18 | Tylna kamera |
| F19 | Moduł sterujący systemu klawiszy komfortowych i autoryzacja startu |
| F20 | Mocna regulacja podparcia lędźwiowego na fotelu kierowcy |
| F22 | Ogrzewanie górne (szyi) kabiny po stronie pasażera (Roadster) |
| F23 | – |
| F24 | Prawy moduł sterujący instalacji elektrycznej pojazdu |
| F25 | Drzwi boczne kierowcy (na przykład elektryczne szyby) |
| F26 | Ogrzewanie siedzenia |
| F27 | Moduł sterujący instalacji elektrycznej pojazdu |
| F28 | Port USB i interfejs muzyczny |
| F29 | Oświetlenie bagażnika |
| F31 | – |
| F32 | Systemy wspomagające kierowcę |
| F33 | Poduszka powietrzna, elektronika fotela pasażera, elektronika panelu pod sufitem |
| F34 | Gniazdka, nagłośnienie wnętrza, włącznik świateł tylnych, czujnik temperatury, czujnik poziomu oleju, ogrzewanie karku, otwieranie bramy garażowej |
| F35 | Diagnostyka, regulacja zasięgu reflektorów, czujnik jakości powietrza, automatycznie ściemniające się lusterko wsteczne, moduł przełącznika środkowej tablicy rozdzielczej |
| F36 | Prawe światło zakrętowe / prawy reflektor LED |
| F37 | Lewe światło zakrętowe / lewy reflektor LED |
| F38 | Moduł sterujący silnika, moduł sterujący ESC |
| F39 | Drzwi boczne pasażera z przodu (na przykład elektryczne szyby) |
| F40 | Zapalniczka, gniazdka |
| F41 | Diagnostyka zbiornika paliwa |
| F42 | Strefa centralnego zamka, moduł sterujący instalacji elektrycznej pojazdu |
| F43 | – |
| F44 | Moduł sterujący napędu na wszystkie koła |
| F45 | Elektrycznie regulowane siedzenie boczne kierowcy |
| F46 | Ogrzewanie górnej kabiny po stronie kierowcy (Roadster) |
| F49 | Rozrusznik, czujnik sprzęgła |
| F50 | – |
| F52 | Moduł sterujący do kontroli zawieszenia |
| F53 | Odmgławiacz tylnej szyby |
