Audi TT FV/8S (2015-2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi TT FV/8S z lat: 2015, 2016, 2017, 2018, 2019, 2020. Audi TT FV/8S to trzecia generacja dwuosobowego coupe Audi TT, produkowana od 2014 roku. Model ten został zaprojektowany przez Waltera de Silva, który był również odpowiedzialny za poprzednie generacje. Audi TT FV/8S […]

05/09/2023
Czas czytania: 4 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi TT FV/8S z lat: 2015, 2016, 2017, 2018, 2019, 2020.

Audi TT FV/8S to trzecia generacja dwuosobowego coupe Audi TT, produkowana od 2014 roku. Model ten został zaprojektowany przez Waltera de Silva, który był również odpowiedzialny za poprzednie generacje.

Audi TT FV/8S wyróżnia się nowoczesnym designem, w którym zastosowano ostre linie i dynamiczne kształty. Samochód został wyposażony w nowoczesne systemy, takie jak wirtualne kokpit Audi, który zastępuje tradycyjne wskaźniki zegarów. Wnętrze samochodu jest ergonomiczne i bardzo nowoczesne, z wysokiej jakości materiałami wykończeniowymi.

Audi TT FV/8S dostępne jest z szeroką gamą silników benzynowych, począwszy od 1,8 litra i mocy 180 KM, a kończąc na 2,5 litra i mocy 400 KM w topowej wersji RS. W samochodzie zastosowano również system quattro, który zapewnia doskonałą trakcję i stabilność na drodze.

Audi TT FV/8S to samochód, który kontynuuje tradycję sportowych i dynamicznych modeli marki Audi, a jednocześnie wprowadza nowe rozwiązania technologiczne i stylistyczne. Jest to model, który cieszy się dużą popularnością wśród osób poszukujących auta, które łączy w sobie sportowe osiągi, nowoczesną technologię i stylowy design.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Audi A6 i S6 (C7, 4G) (2012-2018) - skrzynka bezpieczników i przekaźników

Skrzynka bezpieczników komory silnika

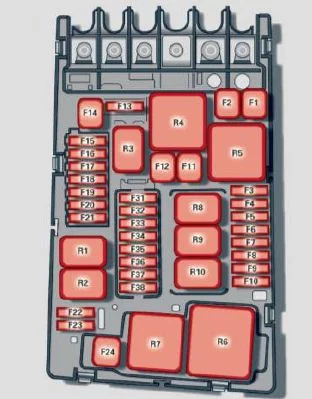

Audi TT FV8S (2015-2020) - schematy bezpieczników i przekaźników

Numer Opis
F1 Moduł sterujący ESC
F2 Moduł sterujący ESC
F3 Moduł sterujący silnika
F4 Chłodzenie silnika, elementy silnika, przekaźnik cewki nagrzewnicy dodatkowej (1+2), przekaźnik pompy wtrysku powietrza wtórnego
F5 Elementy silnika, układ zbiornika
F6 Czujnik światła hamowania
F7 Elementy silnika
F8 Czujnik tlenu
F9 2016-2018: Elementy silnika, drzwi wydechowe, moduł kontroli czasu żarzenia;
2019-2020: Elementy silnika, drzwi wydechowe
F10 Wtryskiwacze paliwa, moduł sterujący paliwem
F11 2016-2018: Element grzejny nagrzewnicy dodatkowej 2;
2019-2020: Nieużywany
F12 2016-2018: Element grzejny nagrzewnicy dodatkowej 3;
2019-2020: Nieużywany
F13 2016-2018: Moduł sterujący automatycznej skrzyni biegów;
2019-2020: Pompa płynu przekładniowego
F14 2016-2017: nieużywany;
2018-2020: Cewki zapłonowe (5-cylindrowe)
F15 Klakson
F 16 Cewka zapłonowa
F17 2016-2018: Moduł sterujący ESC, moduł sterujący silnika;
2019-2020: Tłumik
F18 2016-2018: Zacisk 30 (napięcie odniesienia);
2019-2020: Interfejs diagnostyczny, monitorowanie akumulatora, antena do otwierania drzwi garażowych
F19 Wycieraczki
F20 2016-2018: Klakson;
2019-2020: Alarm antywłamaniowy
F21 2016-2018: nieużywany;
2019-2020: Moduł sterujący automatycznej skrzyni biegów
F22 Diagnoza, zacisk 50
F23 Rozrusznik
F24 Element grzejny nagrzewnicy dodatkowej 1
F31 2016-2017: nieużywany;
2018-2020: Elementy silnika (5-cylindrowy)
F32 2016-2018: Reflektory LED;
2019-2020: Nieużywany
F33 2016-2017: nieużywany;
2018: Pompa płynu przekładniowego;
2019-2020: Nieużywany



Przedział pasażerski

Panel bezpieczników znajduje się za osłoną po lewej stronie kierownicy.

Zobacz także:  Audi Q5 8R (2013-2017) - schematy bezpieczników i przekaźników

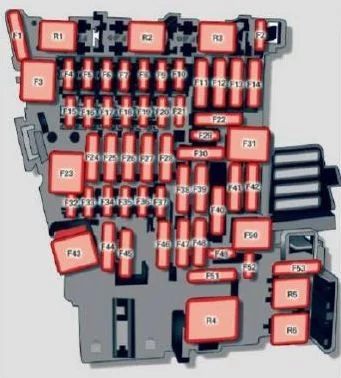

Audi TT FV8S (2015-2020) - schematy bezpieczników i przekaźników

Numer Opis
F1 2016-2018: Górny moduł sterujący zasilania (Roadster);
2019-2020: Nieużywany
F2 2016-2018: Górny moduł sterujący zasilania (Roadster);
2019-2020: Nieużywany
F3 2016-2018: Moduł sterujący ESC;
2019-2020: Nieużywany
F4 Centralny procesor komputera (MIB-2)
F5 Bramka (diagnostyka)
F6 2016-2017: Alarm antywłamaniowy;
2018-2020: Dźwignia zmiany biegów (automatyczna skrzynia biegów)
F7 2016-2017: Układ klimatyzacji, dźwignia zmiany biegów (automatyczna skrzynia biegów), ogrzewanie postojowe, cewka przekaźnika ogrzewania tylnej szyby;
2018-2020: Elementy sterujące układu klimatyzacji, odmgławiacz tylnej szyby, monitorowanie ciśnienia w oponach
F8 2016-2017: Diagnoza, włącznik elektrycznego hamulca postojowego, włącznik świateł, czujnik deszczu/światła, oświetlenie wnętrza;
2018-2020: Włącznik elektromechanicznego hamulca postojowego, włącznik świateł, czujnik deszczu/światła, oświetlenie wnętrza, złącze diagnostyczne, elektronika dachu
F9 Moduł przełącznika kolumny kierownicy
F10 2016-2018: Wyświetlacz;
2019-2020: Pozycjonowanie pojazdów
F11 2016-2018: Sprzęgło Haldex;
2019-2020: Sprzęgło napędu na wszystkie koła, lewy moduł sterujący instalacji elektrycznej pojazdu
F12 Obszar MMI (komponenty Infotainment)
F13 2016-2018: Moduł sterujący amortyzatorów adaptacyjnych;
2019-2020: Nieużywany
F14 Dmuchawa układu klimatyzacji
F15 Elektroniczna blokada kolumny kierownicy
F 16 Komponenty MMI, mikrofon pasa bezpieczeństwa (Roadster)
F17 Klaster instrumentów
F18 Tylna kamera
F19 Moduł sterujący systemu klawiszy komfortowych
F20 Mocna regulacja podparcia lędźwiowego
F22 Ogrzewanie górne (szyi) kabiny po stronie pasażera (Roadster)
F23 2016-2017: prawe oświetlenie zewnętrzne, komputer pokładowy (po prawej);
2018-2020: Nieużywany
F24 2016-2017: nieużywany;
2018-2020: Prawy moduł sterujący instalacji elektrycznej pojazdu
F25 Drzwi/drzwi boczne kierowcy (na przykład elektryczne szyby)
F26 Ogrzewanie siedzenia
F27 2016-2017: nieużywany;
2018-2020: Moduł sterujący instalacji elektrycznej pojazdu
F28 Port AMI High Media
F29 2016-2017: Komputer pokładowy;
2018-2020: Moduł sterujący instalacji elektrycznej pojazdu
F31 2016-2017: Lewy komputer pokładowy;
2018: Lewy moduł sterujący instalacji elektrycznej pojazdu;
2019-2020: Nieużywany
F32 Systemy wspomagające kierowcę
F33 Poduszka powietrzna
F34 2016-2018: Przekaźnik gniazda, dźwięk wnętrza, włącznik światła cofania, czujnik temperatury, czujnik poziomu oleju;
2019-2020: Gniazdka, nagłośnienie wnętrza, włącznik świateł tylnych, czujnik temperatury, czujnik poziomu oleju, ogrzewanie karku, otwieranie bramy garażowej
F35 2016-2018: Diagnostyka, system regulacji zasięgu reflektorów, czujnik jakości powietrza, automatycznie ściemniające się lusterko wsteczne;
2019-2020: Diagnostyka, regulacja zasięgu reflektorów, czujnik jakości powietrza, automatycznie ściemniające się lusterko wsteczne, moduł przełącznika środkowej tablicy rozdzielczej
F36 Prawe światło zakrętowe / prawy reflektor LED
F37 Lewe światło zakrętowe / lewy reflektor LED
F38 Moduł sterujący silnika, moduł sterujący ESC
F39 Drzwi/drzwi boczne pasażera z przodu (na przykład elektryczne szyby)
F40 Zapalniczka, gniazdka
F41 2016-2018: Przekaźnik i jednostka dostarczająca SCR;
2019-2020: Diagnostyka zbiornika paliwa
F42 Strefa centralnego zamka
F43 2016-2018: Komputer pokładowy;
2019-2020: Nieużywany
F44 2016-2017: nieużywany;
2018-2020: Moduł sterujący sprzęgła napędu na wszystkie koła
F45 Elektrycznie regulowane siedzenie boczne kierowcy
F46 Ogrzewanie górnej kabiny po stronie kierowcy (Roadster)
F49 Rozrusznik, czujnik sprzęgła
F50 2016-2017: Zawory ESC;
2018-2020: Nieużywany
F52 2016-2018: nieużywany;
2019-2020: Moduł sterujący do kontroli zawieszenia
F53 Odmgławiacz tylnej szyby
