W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi Q8 z lat: 2019, 2020, 2021, 2022.
Audi Q8 to duży SUV klasy premium, który zadebiutował na rynku w 2018 roku. Model ten został stworzony na bazie platformy technicznej Audi Q7, ale w porównaniu z tym modelem miał bardziej sportowy charakter i bardziej agresywny wygląd.
Q8 z lat 2019-2022 był oferowany z różnymi silnikami, w tym benzynowymi i dieslami, a także w wersji hybrydowej typu plug-in. Najmocniejszą jednostką benzynową był silnik V8 o pojemności 4.0 litra i mocy 500 KM, a w przypadku silników wysokoprężnych – V6 o pojemności 3.0 litra i mocy od 231 do 286 KM.
Q8 był wyposażony w wiele zaawansowanych systemów asystujących, takich jak systemy utrzymywania pasa ruchu, tempomatu adaptacyjnego czy asystenta zmiany pasa ruchu. Wnętrze pojazdu było bardzo przestronne i komfortowe, oferując wiele luksusowych materiałów i wykończeń. Koffter miał pojemność około 600 litrów, a po złożeniu tylnych siedzeń – aż 1 755 litrów.
Audi Q8 z lat 2019-2022 posiadał nowoczesny design, wyróżniający się agresywnymi liniami i dużymi, charakterystycznymi dla marki Audi, reflektorami. Samochód wyposażony był również w innowacyjny system multimedialny MMI Touch Response, który pozwalał sterować wieloma funkcjami auta poprzez dotykowe ekrany. Dodatkowo, w samochodzie zastosowano wiele nowych technologii, takich jak elektrycznie sterowane drzwi czy inteligentne systemy oświetlenia.
W 2020 roku Audi wprowadziło niewielkie ulepszenia techniczne do modelu Q8, w tym nowe silniki oraz kilka nowych funkcji asystujących. W ciągu swojego krótkiego istnienia na rynku, Audi Q8 zyskało wielu zadowolonych klientów, którzy cenią sobie luksus, sportowy charakter i zaawansowane technologicznie rozwiązania.
Przedział pasażerski

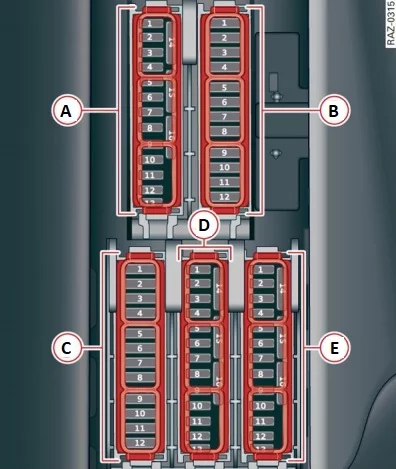

W kabinie znajdują się dwie skrzynki bezpieczników – z przodu po lewej stronie kokpitu oraz w przestrzeni na nogi kierowcy.
| Numer | Opis |
|---|---|
| A2 | Pudełko na telefon Audi, antena dachowa |
| A3 | 2019: System kontroli klimatu, system zapachowy, jonizator; 2020: System kontroli klimatu, system zapachowy, czujnik cząstek stałych 2021-2022: System kontroli klimatu, system zapachowy |
| A4 | Wyświetlacz przezierny |
| A5 | Audi music interface, gniazda USB |
| A7 | Blokada kolumny kierownicy |
| A8 | Wyświetlacz górny/dolny |
| A9 | Klaster instrumentów |
| A10 | Odtwarzacz CD/DVD |
| A11 | Włącznik światła, panele przełączników |
| A12 | Elektronika kolumny kierownicy |
| A13 | Kontrola głośności |
| A14 | Moduł sterujący systemu MMI Infotainment |
| A15 | Regulacja kolumny kierownicy |
| A16 | Ogrzewanie kierownicy |

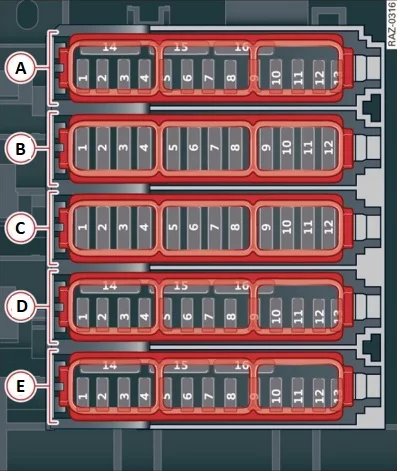

Panel bezpieczników w przestrzeni na nogi kierowcy
Wersja 1
Wersja 2
| Numer | Opis |
|---|---|
| Panel bezpieczników A | |
| A1 | 2019: nieużywany; 2020-2021: Ogrzewanie katalizatora 2022: Ogrzewanie katalizatora, regulacja wałka rozrządu |
| A2 | 2019-2021: Elementy silnika 2022: Czujnik masowego przepływu powietrza, podgrzewane sondy lambda |
| A3 | 2019-2021: Elementy silnika 2022: Ogrzewanie silnika, wtryskiwacze paliwa, klapy wydechowe |
| A4 | 2019-2021: Elementy silnika 2022: Pompa ciepłej wody, drzwi wydechowe, czujnik NOX, czujnik cząstek stałych, czujnik biodiesla |
| A5 | Czujnik światła hamowania |
| A6 | 2019-2021: Elementy silnika 2022: Zawory silnika |
| A7 | 2019-2021: Elementy silnika 2022: Podgrzewana sonda lambda, czujnik masowego przepływu powietrza |
| A8 | 2019-2021: Elementy silnika 2022: Pompa wysokiego ciśnienia, mocowanie silnika |
| A9 | 2019-2021: Elementy silnika 2022: Elementy silnika, przekaźnik silnika |
| A10 | Czujnik ciśnienia oleju, czujnik temperatury oleju |
| A11 | 2019: Uruchomienie silnika; 2020-2021: Elementy silnika 2022: 48 – woltowa pompa płynu chłodzącego, 48 – woltowy rozrusznik, 12 – woltowy rozrusznik |
| A12 | 2019-2021: Elementy silnika 2022: Zawory silnika |
| A13 | Chłodzenie silnika |
| A14 | Moduł sterujący silnika |
| A15 | 2019-2021: Czujniki silnika 2022: Podgrzewane czujniki tlenu |
| A16 | Pompa paliwowa |
| Panel bezpieczników B | |
| B1 | Cewki zapłonowe |
| B3 | 2019: nieużywany; 2020-2022: Ogrzewanie wysokonapięciowe |
| B4 | 2019: nieużywany; 2020-2022: Sprężarka elektryczna |
| B5 | Mocowanie silnika |
| B6 | Moduł sterujący układu spryskiwaczy przedniej szyby |
| B7 | Tablica przyrządów |
| B8 | Dmuchawa świeżego powietrza systemu klimatyzacji |
| B9 | Moduł sterujący systemów wspomagania kierowcy |
| B10 | System połączeń alarmowych |
| B11 | 2019-2021: Uruchomienie silnika 2022: Uruchomienie silnika, elektryczne sprzęgło napędu |
| Panel bezpieczników C | |
| C1 | Ogrzewanie przedniego siedzenia |
| C2 | Wycieraczki |
| C3 | Elektronika lewego reflektora |
| C4 | Panoramiczny szklany dach |
| C5 | Moduł sterujący lewych przednich drzwi |
| C6 | Gniazda |
| C7 | Moduł sterujący prawych tylnych drzwi |
| C9 | Elektronika prawego reflektora |
| C10 | Układ spryskiwaczy przedniej szyby/układ spryskiwaczy reflektorów |
| C11 | Moduł sterujący lewych tylnych drzwi |
| C12 | Ogrzewanie postojowe |
| Panel bezpieczników D | |
| D1 | 2019-2020: Wentylacja foteli , elektronika foteli, lusterko wsteczne, panel klimatyzacji tylnej, złącze diagnostyczne 2021-2022 : Wentylacja foteli, elektronika foteli, lusterko wsteczne, panel sterowania klimatyzacji tylnej, złącze diagnostyczne, antena informacji o ruchu drogowym (TMC) |
| D2 | 2019: Moduł sterowania klimatyzacją, moduł sterowania bramą; 2020-2022: Moduł sterujący układem elektrycznym pojazdu, moduł sterujący bramą |
| D3 | Siłownik dźwięku / strojenie dźwięku wydechu |
| D4 | 2019: Zawór ogrzewania skrzyni biegów, Zawór chłodzenia płynu przekładniowego; 2020-2022: Zawór chłodzenia płynu przekładniowego |
| D5 | 2019-2021: Rozruch silnika 2022: Rozruch silnika, napęd elektryczny |
| D8 | 2019: Asystent widzenia w nocy; 2020-2022: Asystent noktowizora, aktywna stabilizacja przechyłów |
| D9 | 2019-2020: Adaptacyjny asystent tempomatu, przedni radar 2021-2022: Adaptacyjny asystent tempomatu, czujniki przedniego koła |
| D10 | 2019: nieużywany; 2020-2022: Dźwięk zewnętrzny |
| D11 | Asystent skrzyżowań, systemy wspomagające kierowcę |
| D13 | Lewy reflektor |
| D15 | 2021-2022: Wejście USB |
| Panel bezpieczników E | |
| E1 | System alarmowy antywłamaniowy |
| E2 | Moduł sterujący silnika |
| E3 | Elektronika przednich siedzeń, podparcie lędźwi |
| E 4 | Dźwignia zmiany biegów automatycznej skrzyni biegów |
| E5 | Klakson |
| E6 | Hamulec postojowy |
| E7 | Moduł sterujący bramy (diagnostyka) |
| E8 | 2019: Wewnętrzne oświetlenie podsufitki; 2020-2022: Moduł sterujący elektroniką dachową |
| E9 | 2019: nieużywany; 2020-2022: Generator układu napędowego |
| E10 | Moduł sterujący poduszek powietrznych |
| E11 | 2019: Elektroniczny układ stabilizacji toru jazdy (ESC); 2020-2022: Elektroniczny układ stabilizacji toru jazdy (ESC), układ przeciwblokujący (ABS) |
| E12 | Złącze diagnostyczne, czujnik światła/deszczu |
| E13 | System kontroli klimatu |
| E14 | Moduł sterujący prawych przednich drzwi |
| E15 | 2019: System kontroli klimatu, elektronika nadwozia; 2020-2022: Sprężarka układu klimatyzacji |
| E16 | 2022: Zbiornik ciśnieniowy układu hamulcowego |

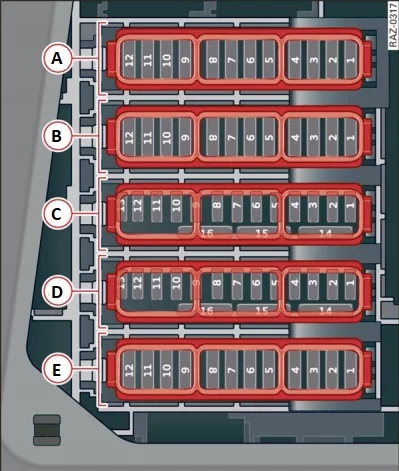

Skrzynka bezpieczników w bagażniku
Znajduje się pod osłoną po lewej stronie bagażnika.
| Numer | Opis |
|---|---|
| Panel bezpieczników A | |
| A1 | 2019: nieużywany; 2020-2021: Ogrzewanie wysokonapięciowe, termozarządzanie |
| A5 | Zawieszenie pneumatyczne/tłumienie |
| A6 | Automatyczna skrzynia |
| A7 | 2019: Ogrzewanie tylnych siedzeń; 2020-2021: Ogrzewanie tylnych siedzeń, panel sterowania klimatyzacją z tyłu |
| A9 | Centralny zamek, lewe tylne światło |
| A10 | Napinacz pasa przedniego po stronie kierowcy |
| A11 | 2019: Centralny zamek, roleta tylna; 2020-2021: Centralny zamek pokrywy bagażnika, klapka wlewu paliwa, osłona bagażnika |
| A12 | Moduł sterujący pokrywą bagażnika |
| Panel bezpieczników B | |
| B1 | Dmuchawa tylnego układu klimatyzacji |
| B2 | Wzmacniacz dźwięku |
| B3 | Oczyszczanie spalin, siłownik dźwięku |
| B4 | Tylny panel sterowania układu klimatyzacji |
| B5 | Lampka prawego zaczepu przyczepy |
| B6 | Silnik pozycjonowania zaczepu przyczepy |
| B7 | Zwalnianie zaczepu przyczepy |
| B8 | Lewe światło zaczepu przyczepy |
| B9 | Gniazdo zaczepu przyczepy |
| B10 | Sportowy mechanizm różnicowy z napędem na wszystkie koła |
| B11 | Oczyszczanie spalin |
| B12 | Napinacz tylnego pasa bezpieczeństwa po stronie kierowcy |
| Panel bezpieczników C | |
| C1 | Moduł sterujący systemów wspomagania kierowcy |
| C2 | Phone-box Audi |
| C3 | 2019: Prawe przednie podparcie lędźwiowe; 2020-2021: Elektronika przedniego siedzenia, prawe podparcie lędźwiowe 2022: Prawe podparcie lędźwiowe |
| C4 | Asysta boczna |
| C6 | System monitorowania ciśnienia opon |
| C7 | 2021-2022: Antena zewnętrzna |
| C8 | 2019: Monitorowanie zbiornika paliwa; 2020-2022: Odbiornik radiowy ogrzewania postojowego, monitoring zbiornika paliwa |
| C10 | 2019: tuner telewizyjny; 2020-2022: Tuner TV, moduł wymiany danych i sterowania telematyki |
| C11 | Wygodny moduł kontroli dostępu i autoryzacji startu |
| C12 | Otwieracz drzwi garażowych |
| C13 | Kamera cofania, kamery peryferyjne |
| C14 | 2019: Centralny zamek, światła tylne; 2020: Prawe światło tylne, system komfortu 2021-2022: Moduł sterujący systemu komfortu, prawe światło tylne |
| C15 | Napinacz tylnego pasa bezpieczeństwa po stronie pasażera |
| C16 | Napinacz przedniego pasa po stronie pasażera |
| Panel bezpieczników D | |
| D1 | 2020-2022: Aktywna stabilizacja przechyłów |
| D2 | 2022: Akumulator wysokonapięciowy |
| D3 | 2022: Pompa płynu chłodzącego akumulatora wysokiego napięcia |
| D4 | 2022: Moduł sterujący energoelektroniki |
| D5 | 2019: Układ hamulcowy 2022: Wzmacniacz hamulca |
| D6 | Przetwornica napięcia |
| D7 | 2022: Uruchomienie silnika |
| D8 | 2022: Sprężarka układu klimatyzacji |
| D9 | Pomocniczy moduł sterujący akumulatorem |
| D10 | 2022: Akumulator wysokonapięciowy |
| D11 | 2022: System ładowania |
| D12 | 2022: Odbiornik radiowy dodatkowego ogrzewania i klimatyzacji |
| D14 | 2022: Zarządzanie ciepłem, pompy chłodziwa |
| D15 | 2020-2022: Moduł sterujący Thermomanagement |
| Panel bezpieczników E | |
| E7 | 2019: Ogrzewanie przednich siedzeń;
2022: Ogrzewanie przednich siedzeń |
| E9 | 2019: Oczyszczanie spalin; 2022: Oczyszczanie spalin |
| E10 | 2022: Ogrzewanie tylnych siedzeń, sterowanie tylnym układem klimatyzacji |
| E12 | 2019: Oczyszczanie spalin; 2022: Oczyszczanie spalin |
