W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Alfy Romeo 155 z lat: 1992, 1993, 1994, 1995, 1996, 1997, 1998.
Alfa Romeo 155 to średniej wielkości samochód osobowy produkowany przez włoską markę Alfa Romeo w latach 1992-1998. Oto kilka informacji na temat Alfa Romeo 155:
Alfa Romeo 155 była modelem, który łączył sportowy charakter, elegancki design i przyjemną jazdę. Choć produkcja tego modelu została zakończona, pozostaje on częścią dziedzictwa marki Alfa Romeo i jest ceniony przez miłośników motoryzacji.

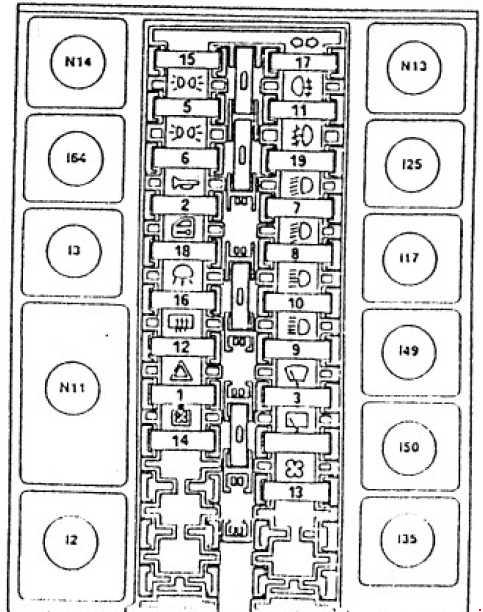

Panel bezpieczników
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Światła awaryjne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | Klaksony, zapalniczki, światła stopu, zwalnianie bagażnika, radio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Wycieraczki | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Zegar światła dachowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Oświetlenie kontrolne, tylne lewe i przednie prawe światła pozycyjne, prawe światło tablicy rejestracyjnej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Oświetlenie kontrolne, tylne prawe i przednie lewe światła pozycyjne, lewe światło tablicy rejestracyjnej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Reflektor świateł mijania prawych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Reflektor świateł mijania lewych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Reflektor świateł drogowych prawych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Światła drogowe lewe (+lampka ostrzegawcza) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Tylne światło przeciwmgielne (+ lampka ostrzegawcza) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Podgrzewana szyba tylna (+ lampka ostrzegawcza), Odmrażacze lusterek zewnętrznych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20 | Wentylator ogrzewania/klimatyzacji, Podgrzewanie siedzeń, Elektryczne szyby tylne i przednie, Radio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Wentylator chłodzący silnik (6V) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Wentylator elektryczny do chłodzenia chłodnicy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Deska rozdzielcza, panel kontrolny, spryskiwacze szyby przedniej, spryskiwacze reflektorów, światła cofania, zawory elektromagnetyczne zawieszenia o kontrolowanym tłumieniu, sterowanie sprężarką klimatyzacji, sterowanie wentylatorem elektrycznym silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 7,5 | Oświetlenie wewnętrzne, zegar, jednostka sterująca klimatyzacją | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 7,5 | Kierunkowskazy, Regulacja lusterek zewnętrznych, Kontrolowane zawieszenie tłumienia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20 | Kłódki | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Reflektory przeciwmgielne przednie (+ lampka ostrzegawcza) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N11 | Jednostka sterująca blokowaniem drzwi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N13 | Przerywane światła awaryjne i kierunkowskazy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N14 | Elektroniczna praca wycieraczek szyby przedniej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I2 | Podgrzewany przekaźnik tylnej szyby | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I3 | Przekaźnik klaksonowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I17 | Przekaźnik świateł przeciwmgielnych | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I25 | Przekaźnik tylnego światła przeciwmgielnego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I35 | Przekaźnik zasilania z kluczem | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I49 | Reflektor świateł mijania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I50 | Reflektor świateł drogowych | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I64 | Przekaźnik świateł pozycyjnych | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

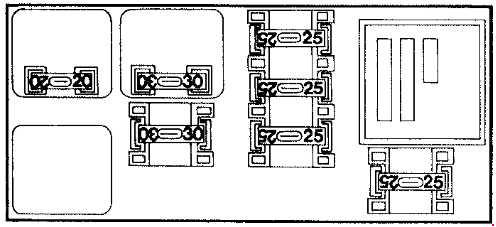

Pomocnicza skrzynka bezpieczników
| Ampery [A] | Kolor | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Czarny | Spryskiwacze reflektorów z przerwami | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | brązowy | Elektryczna szyba po stronie pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Czerwony | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Niebieski | Tylne szyby elektryczne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Zielony | Elektryczna regulacja siedziska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Czerwony | Zwolnienie rozruchu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | brązowy | Kontrolowane zawieszenie tłumiące | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Biały | Szyberdach | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Czarny | Zegar do spryskiwaczy reflektorów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zielony | Przekaźnik wentylatora chłodnicy (tylko dla modelu TS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Model 1.8-2.0 TS

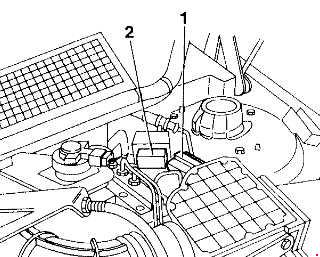

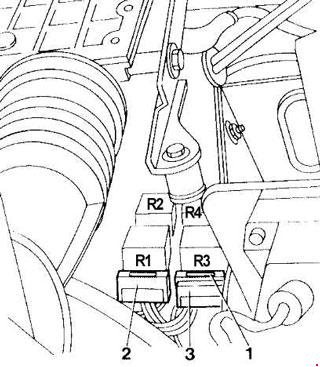

Poniższe bezpieczniki są umieszczone na wsporniku umieszczonym między akumulatorem a przepływomierzem powietrza.
| Numer | Opis | |
| 1 | Zasilanie jednostki sterującej | |
| 2 | Sonda lambda (dla pojazdów wyposażonych w katalizator) | |
| 3 | Pompa paliwowa | |
| Przekaźnik | ||
| R1 | Przekaźnik pompy paliwa | |
| R2 | Główny przekaźnik | |
| R3 | Przekaźnik wariatora rozrządu | |
| R4 | Przekaźnik dla usług | |
Model 2.4 V6

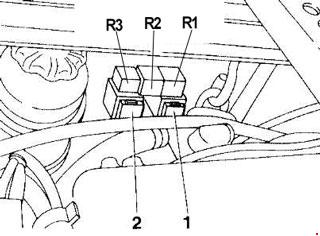

Poniższe bezpieczniki znajdują się w skrzynce znajdującej się na tylnej ścianie komory silnika obok zbiornika
| Numer | Element bezpiecznikowy | |
| 1 | Sonda lambda (dla pojazdów wyposażonych w katalizator) | |
| 2 | Pompa paliwowa | |
| Przekaźnik | ||
| R1 | Przekaźnik pompy paliwa | |
| R2 | Główny przekaźnik | |
| R3 | Przekaźnik dla usług | |
System grzewczo-wentylacyjny
W pojazdach wyposażonych w system ogrzewania i wentylacji bezpieczniki dotyczące poszczególnych części są umieszczone w pojemniku znajdującym się na przedniej ścianie komory silnika.
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30 | Wentylator elektryczny w przedziale pasażerskim | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 40 | Wentylator elektryczny chłodnicy płynu chłodzącego silnika (tylko w modelu 2.4 V6) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Sprężarka układu klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przekaźnik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | Przekaźnik wentylatora chłodnicy płynu chłodzącego silnik (tylko dla modelu 2.4 V6) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | Zaślepka wentylatora chłodnicy cieczy chłodzącej silnik | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | Przekaźnik załączenia sprężarki klimatyzacji | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Przekaźnik dodatkowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poniższe bezpieczniki znajdują się w tylnej lewej części komory silnika, obok zbiornika płynu sprzęgła hamulcowego.
| Numer | Ampery [A] | Opis |
| 1 | 50 | Jednostka sterująca systemem grzewczo-wentylacyjnym |
| 2 | 40 | Wentylator chłodnicy płynu chłodzącego silnik (tylko dla modelu 1.8 – 2.0 TS) |
