Alfa Romeo Giulia (2016-2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Alfy Romeo Giulia z lat: 2016, 2017, 2018, 2019. Alfa Romeo Giulia 952, produkowana w latach 2017-2019, to luksusowy samochód sportowy wprowadzony na rynek przez włoską markę Alfa Romeo. Oto kilka cech i informacji na temat tego modelu: Design: Giulia 952 ma wyjątkowo […]

07/13/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Alfy Romeo Giulia z lat: 2016, 2017, 2018, 2019.

Alfa Romeo Giulia 952, produkowana w latach 2017-2019, to luksusowy samochód sportowy wprowadzony na rynek przez włoską markę Alfa Romeo. Oto kilka cech i informacji na temat tego modelu:

  1. Design: Giulia 952 ma wyjątkowo atrakcyjny wygląd. Zaprojektowany został z myślą o zachowaniu charakterystycznego stylu Alfa Romeo, łączącego elegancję z agresywnym wyglądem. Posiada smukłe proporcje, harmonijne linie i charakterystyczne detale, takie jak trójkątna atrapa chłodnicy i wyraźnie zarysowane boczne linie.
  2. Wydajność: Giulia 952 oferuje doskonałe osiągi, które są typowe dla samochodów sportowych. Dostępne są różne wersje silników, w tym benzynowe i wysokoprężne jednostki napędowe. Najmocniejsza wersja Quadrifoglio jest szczególnie imponująca, wyposażona w 2.9-litrowy silnik V6 o mocy 510 KM, który pozwala osiągnąć bardzo dobre przyspieszenie i wysoką prędkość maksymalną.
  3. Układ napędowy: Alfa Romeo Giulia 952 ma napęd na tylną oś (RWD) lub na wszystkie koła (AWD), w zależności od wersji i preferencji klienta. To przyczynia się do sportowych osiągów i dobrze wyważonej dynamiki jazdy.
  4. Wnętrze: Kabina Giulii 952 jest zaprojektowana z myślą o kierowcy. Ma sportowe fotele, ergonomicznie ułożone elementy deski rozdzielczej oraz wysokiej jakości materiały wykończeniowe. Wiele modeli oferuje również zaawansowane systemy infotainment, takie jak duży ekran dotykowy i możliwość integracji z urządzeniami mobilnymi.
  5. Technologia i bezpieczeństwo: Alfa Romeo wyposażyła Giulię 952 w różne nowoczesne technologie, które podnoszą komfort i bezpieczeństwo jazdy. Należą do nich systemy wspomagające kierowcę, takie jak asystent pasa ruchu, adaptacyjny tempomat i monitorowanie martwego pola. Dodatkowo, samochód posiada zaawansowany system kontroli trakcji i stabilności, aby zapewnić stabilną jazdę.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Alfa Romeo 4C (2013-2016) - schematy bezpieczników i przekaźników

Komora silnika

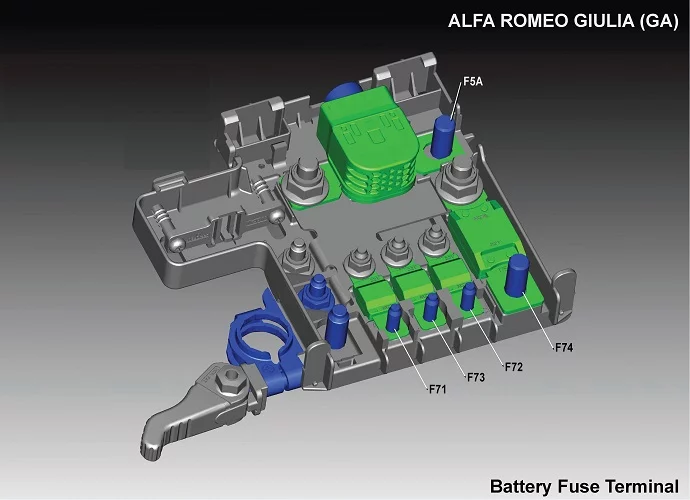

Zacisk bezpiecznika akumulatora

Alfa Romeo Giulia (2016-2019) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
F5A System ORC (zapalnik pirotechniczny) Nie dotyczy
F71 IBS (ABS) 30
F72 BCM 1 70
F73 BCM 2 70
F74 Tylny PDC 175

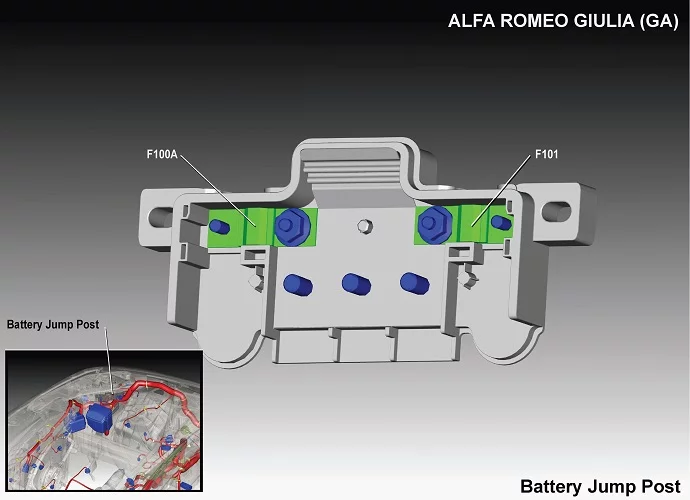

Słupek skoku akumulatora

Alfa Romeo Giulia (2016-2019) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
F100A Wentylator chłodnicy silnika 80
F101 EPS 80

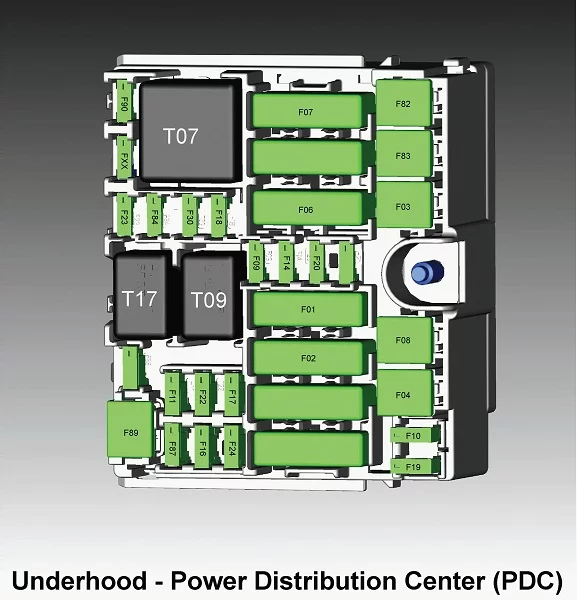

Centrum dystrybucji zasilania (PDC)

Alfa Romeo Giulia (2016-2019) - schematy bezpieczników i przekaźników
BEZPIECZNIKI
Numer Opis Ampery [A]
F01 Moduł ABS MK C1 70
F02 Jednostka sterująca świec żarowych 60
F03 Do przekaźnika BCM T38 30
F04 Wentylatory modułu ABS 40
F06 Rozdzielacz 30
F07 Przekaźnik główny (główny 2.9V6) 50
F08 Nie dotyczy 40
F09 +30 ECM (2.02GME – 2.9V6 Salve); +30 P86 przekaźnik główny 7,5
F10 Klakson 15
F11 Obciążenia wtórne silnika (2.02GME) 15
Główne obciążenia silnika (podrzędny 2.9V6)
F14 Nagrzewnica nadmuchowa (2,2JTDM) 15
F 16 KL15 z ECM, ATX, DCTM 5
F17 ECM (2.2JTDM) 15
F18 +30 ATC (jeśli jest na wyposażeniu) Nie dotyczy
F19 Sprężarka klimatyzacji 10
F20 Nie dotyczy 7,5
F22 Główne obciążenia silnika ECM (podrzędne 2.9V6 i 2.2JTDM) 20
F23 Dodatkowa elektryczna pompa wody (2.9V6/2.2JTDM) 20
F24 Do obciążeń wtórnych silnika JTDM 15
F30 Dźwignia KL30 ATX 10
F82 Wycieraczki szyby samochodowej 20
F83 AWD* 25
F84 +30 ECM 2.9 V6 Master 7,5
F87 Pompa elektryczna obwodu chłodzenia oleju Gerarbox (2,9 V6) 15
F89 Pompka spryskiwaczy reflektorów 30
F90 Lewy siłownik rozdzielacza (podrzędny) 20
FXX Siłownik rozdzielacza prawego (główny) 20
PRZEKAŹNIKI
Przekaźnik Opis Ampery [A]
T07 Przekaźnik główny (główny 2.9V6) Nie dotyczy
T09 Przekaźnik główny (JTDM, GIMe, 2.9V6 slave) Nie dotyczy
T17 Pompka spryskiwaczy reflektorów Nie dotyczy

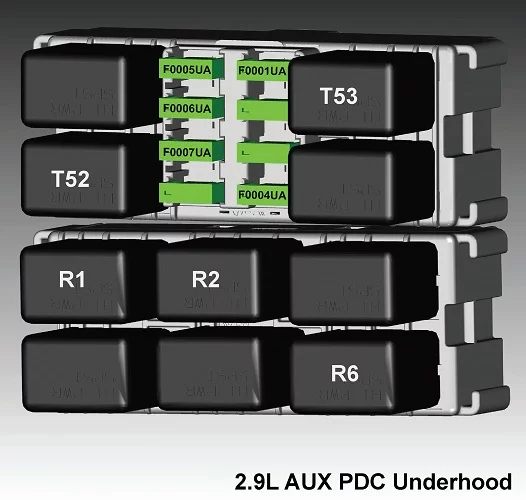

2,9 l AUX PDC

Alfa Romeo Giulia (2016-2019) - schematy bezpieczników i przekaźników
PRZEKAŹNIKI
Przekaźnik Opis
R1 Klaksony
R2 Sprzęgło klimatyzacji
R6 Elektromagnes rozrusznika 1
T52 Pompa wodna
T53 Kontrola przedmuchu

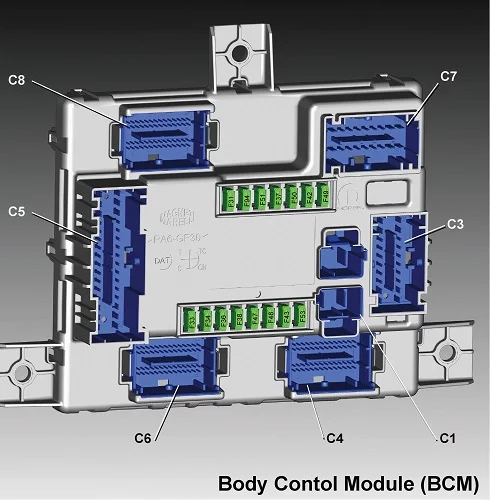

Moduł kontroli nadwozia (BCM)

Alfa Romeo Giulia (2016-2019) - schematy bezpieczników i przekaźników
BEZPIECZNIKI
Numer Opis Ampery [A]
F31 Zasilacz Int/A (włączony) 7,5
F33 Silnik elektrycznego podnośnika szyby po stronie kierowcy 25
F34 Elektrycznie sterowany silnik szyby po stronie pasażera 25
F36 Zasilanie bezpośrednie z akumulatora +30 15
F37 Zasilacz wewnętrzny (włączony) 10
F38 Centralny zamek w drzwiach 20
F42 Zasilacz Int key-on (możliwe zastosowanie do ECU 6.1) 7,5
F43 Pompka spryskiwacza szyby przedniej 20
F47 Silnik tylnej szyby elektrycznej po lewej stronie 25
F48 Silnik tylnej szyby elektrycznej po lewej stronie 25
F49 Zasilacz wewnętrzny z kluczem 7,5
F50 Zasilacz Int key-on (możliwe zastosowanie do ECU 6.1) 7,5
F51 Nie dotyczy 7,5
F53 Zasilanie bezpośrednie z akumulatora +30 7,5
F94 Gniazdka elektryczne 15

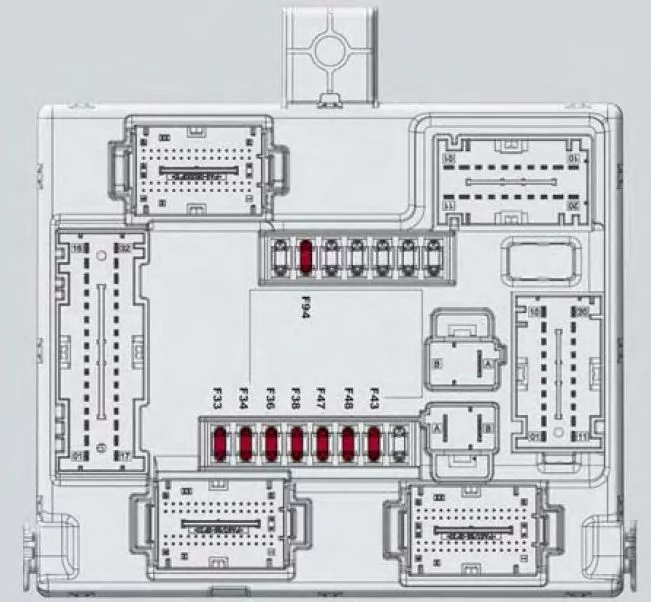

Przedział pasażerski

Bezpieczniki znajdują się po stronie pasażera.

Alfa Romeo Giulia (2016-2019) - schematy bezpieczników i przekaźników
Opis Numer Ampery [A]
Elektrycznie sterowana przednia szyba (po stronie kierowcy) F33 25
Elektrycznie sterowana przednia szyba (po stronie pasażera) F34 25
Zasilanie dla systemu Connect, systemu kontroli klimatu, alarmu, składanych lusterek zewnętrznych, systemu EOBD, portu USB F36 15
Urządzenie Safe Lock (odblokowanie drzwi po stronie kierowcy – jeśli jest na wyposażeniu), odblokowanie drzwi, centralny zamek F38 20
Pompka spryskiwacza szyby przedniej F43 20
Elektrycznie sterowana tylna lewa szyba F47 25
Elektrycznie sterowana tylna prawa szyba F48 25
Cewka ogrzewania tylnej szyby, zapalniczka F94 15

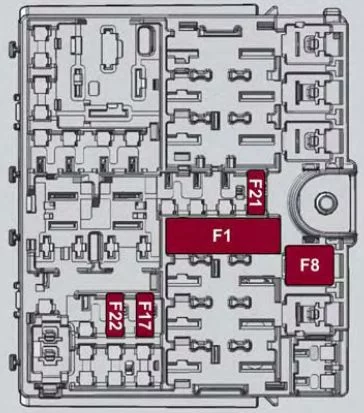

Bagażnik

Alfa Romeo Giulia (2016-2019) - schematy bezpieczników i przekaźników
Opis Numer Ampery [A]
Moduł haka holowniczego (TTM) F1 40
Zestaw audio F8 30
Ładowanie USB KL15/a (C070) F17 7,5
Port I-Drive / USB / AUX F21 10
KL15/a Gniazdo zasilania 12V (R053) F22 20

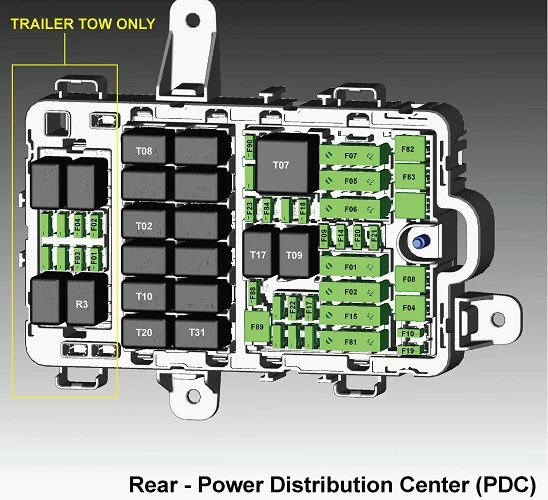

Bagażnik – centrum dystrybucji zasilania (PDC)

Alfa Romeo Giulia (2016-2019) - schematy bezpieczników i przekaźników
BEZPIECZNIKI
Numer Alternatywny Opis Ampery [A]
F01 Bezpiecznik F01 40A TTM 40
F01 Fo1TT TTM (holowanie przyczepy) 15
F02 UŻYJ F02 40A Kontrola domeny podwozia ECU 40
F02 F02TT Sterowanie domeną podwozia ECU (holowanie przyczepy) 15
F03 F03TT Nie dotyczy (holowanie przyczepy) 10
F04 BEZPIECZNIK F04 40A Podgrzewany filtr 40
F04 F04TT Podgrzewany filtr (holowanie przyczepy) 10
F05 BEZPIECZNIK F05 40A Wentylator HVAC 40
F06 BEZPIECZNIK F06 30A TV/M/LSDM (zasilanie) 30
F07 BEZPIECZNIK F04 60A PTC3 60
F08 BEZPIECZNIK F08 30A HI-FI 30
F09 BEZPIECZNIK F09 20A Elektryczny ruch fotela pasażera 20
F10 BEZPIECZNIK 10 10A/15A ANC (system dźwiękowy) 10A/15A
F14 BEZPIECZNIK F14 15A KL30ATX 15
F15 BEZPIECZNIK F15 40A PTC1 40
F17 BEZPIECZNIK F17 7,5A KL15/A USB REACHER 7,5
F18 BEZPIECZNIK F18 10A Elektryczny ruch fotela kierowcy 10
F19 BEZPIECZNIK F19 7,5A Kontrola domeny podwozia KL30 ECU 7,5
F20 BEZPIECZNIK F20 25A Zasilanie elektryczne fotela kierowcy + ogrzewanie kierowcy i pasażera 25
F21 BEZPIECZNIK F21 10A Port I-DRIVE/USB/AUX 10
F22 BEZPIECZNIK F22 10A Gniazdo zasilające KL15/A 12V 20
F23 BEZPIECZNIK F23 20A Szyberdach (BCM) 20
F81 BEZPIECZNIK F81 60A PTC2 60
F82 BEZPIECZNIK F82 20A BCM dla przekaźnika kluczyka 20
F83 BEZPIECZNIK F83 30A Pompa paliwa (2.9V/2.2 JTDM) 30
F84 BEZPIECZNIK F84 5A TVM/LSDL (elektroniczny) 5
F88 BEZPIECZNIK F88 7,5A Podgrzewane lusterka/podgrzewane dysze spryskiwaczy szyby przedniej 7,5
F89 BEZPIECZNIK F89 30A Odmrażacz tylnej szyby 30
F30 BEZPIECZNIK F90 5A ZJD 5
Zobacz także:  Alfa Romeo 156 (1997-2007) - schematy bezpieczników i przekaźników
PRZEKAŹNIKI
Przekaźnik Alternatywny Opis Ampery [A]
R3 Nie dotyczy Holowanie przyczepy Nie dotyczy
T02 Nie dotyczy Aktywne tłumienie Nie dotyczy
T07 Nie dotyczy PTC 3 Nie dotyczy
T08 Nie dotyczy Siedzenie elektryczne Nie dotyczy
T09 Nie dotyczy Gniazdo zasilania Nie dotyczy
T10 Nie dotyczy Pompa paliwowa Nie dotyczy
T17 Nie dotyczy Odszraniacz tylny Nie dotyczy
T20 Nie dotyczy Silnik dmuchawy Nie dotyczy
T31 Nie dotyczy Podgrzewacz filtra Nie dotyczy
