W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Alfy Romeo 156 z lat: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

Alfa Romeo 156 to samochód osobowy średniej klasy produkowany przez włoską markę Alfa Romeo w latach 1997-2007. Oto kilka informacji na temat Alfa Romeo 156:

  1. Design: Alfa Romeo 156 wyróżnia się swoim eleganckim i dynamicznym designem, który zdobył wiele nagród i uznanie za swoje piękno. Miała opływowe linie, charakterystyczne trójkątne reflektory i charakterystyczne grille, co nadawało jej niepowtarzalny wygląd.
  2. Wydajność i silniki: Alfa Romeo 156 oferowała różne silniki benzynowe i wysokoprężne. Dostępne były silniki o różnych pojemnościach, mocach i konfiguracjach, w tym czterocylindrowe jednostki Twin Spark oraz potężne wersje V6. Oferowała dynamiczną jazdę i dobrą responsywność.
  3. Handling i jazda: Alfa Romeo 156 była znana z doskonałych właściwości jezdnych i sportowego charakteru. Dzięki precyzyjnej kierownicy, dobrze zestrojonym zawieszeniu i niskiemu środkowi ciężkości, zapewniała przyjemne prowadzenie i dobrą stabilność na zakrętach.
  4. Wnętrze: Wnętrze Alfa Romeo 156 było eleganckie i dobrze wykonane, z wysokiej jakości materiałów i wykończeniem. Oferowało wygodne fotele, ergonomicznie rozmieszczone elementy sterujące i wiele opcji wyposażenia, takich jak systemy multimedialne, nawigacja satelitarna i klimatyzacja.
  5. Nagrody i uznanie: Alfa Romeo 156 zdobyła wiele nagród i uznanie za swój design, wydajność i innowacyjność. Była uznawana za jedno z najpiękniejszych aut swojej klasy i zdobyła tytuł „Samochodu Roku” w Europie w 1998 roku.

Alfa Romeo 156 była samochodem, który łączył stylowe włoskie wzornictwo, sportową wydajność i przyjemność z jazdy. Choć produkcja tego modelu zakończyła się w 2007 roku, nadal jest ceniona przez miłośników marki Alfa Romeo i pozostaje częścią jej bogatej historii.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Alfa Romeo Giulia (2020-2023) - schematy bezpieczników i przekaźników

Skrzynki bezpieczników w przedziale pasażerskim

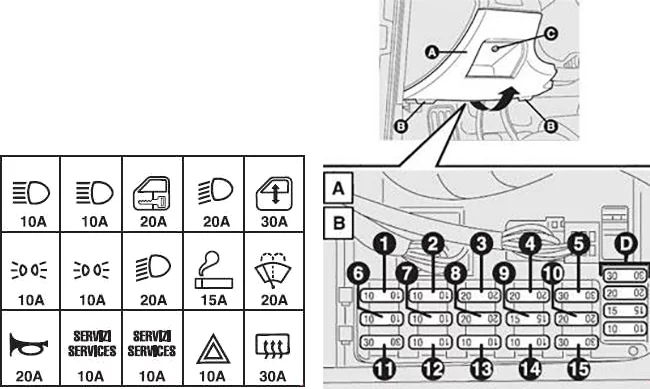

Bezpieczniki i przekaźniki w głównej skrzynce bezpieczników

Bezpieczniki głównych urządzeń znajdują się w jednostce sterującej pod deską rozdzielczą, po lewej stronie kolumny kierownicy.
Aby uzyskać dostęp do głównej skrzynki bezpieczników, zdejmij panel (A), zwalniając zaczepy (B) w kierunku strzałki poniżej i wykręć śrubę (C).Alfa Romeo 156 (1997-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Prawe światło drogowe
2 10 Lewe światło drogowe

Lampka ostrzegawcza świateł drogowych

3 20 System blokowania drzwi
Oświetlenie bagażnika
4 20 Prawe światło mijania/światła ksenonowe (opcja)
10 Urządzenie do ustawiania reflektorów
5 30 Elektrycznie sterowane przednie szyby
6 10 Prawe przednie światło pozycyjne

Lewe tylne światło pozycyjne

Prawe oświetlenie tablicy rejestracyjnej
Prawa tylna osłona przeciwmgłowa

7 10 Lewe przednie światło pozycyjne

Prawe tylne światło pozycyjne

Lewe oświetlenie tablicy rejestracyjnej
Lewa tylna osłona przeciwmgielna

8 20 Reflektor lewego światła mijania/lampy ksenonowe (opcja)
9 15 Zapalniczka do cygar
Czujnik zapachu
System kontroli klimatu
10 20 Wycieraczka szyby przedniej

Spryskiwacz szyby przedniej

Wycieraczka szyby tylnej
Czujnik deszczu (opcja)

11 20 Klakson
12 10 Oświetlenie wnętrza samochodu i schowka podręcznego

Zestaw wskaźników
Nagłośnienie
Gniazdo diagnostyczne
Elektroniczny system alarmowy

13 10 Tempomat (opcja)
Światła cofania
NagłośnienieOświetlenie wnętrza samochodu i schowka w desce rozdzielczej
GSM Box for Connect
Elektroniczny system ostrzegawczy

Navigator
Regulacja lusterek bocznych
Pilot zdalnego sterowania

14 10 Kierunkowskazy
Światła ostrzegawcze
15 30 Ogrzewanie tylnej szyby
Odszranianie lusterek bocznychLampka ostrzegawcza ogrzewania tylnej szyby
D Zapasowy
Przekaźnik
A Przekaźnik świateł mijania
B Przekaźnik szyberdachu, ogrzewania siedzenia, sterowania elektrycznie tylną szybą, elektrycznej regulacji siedzenia

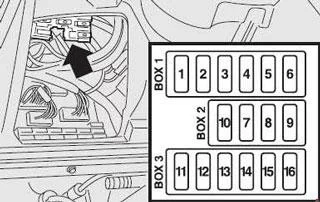

Bezpieczniki nad główną skrzynką bezpieczników

Bezpieczniki zabezpieczające niektórych urządzeń są zgrupowane w trzech pojemnikach umieszczonych nad główną skrzynką bezpieczników, do których dostęp uzyskuje się po zdjęciu panelu.

Alfa Romeo 156 (1997-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 Usługi wyłączone wraz z uruchomieniem
2 10 System poduszek powietrznych
3 10 Steruje oświetleniem
Światła stopu
4 20 Lewa tylna szyba sterowana elektrycznie
5 20 Prawe tylne elektryczne okno
6 10 Tylne sterowanie oświetleniem ze świateł bocznych
7 30 Elektryczne otwieranie bagażnika
8 30 Ogrzewanie foteli
Szyberdach
Elektryczna regulacja foteli
9 25 System HI-FI BOSE
10 20 Dodatkowe gniazdko elektryczne w bagażniku (wersje Sportwagon)
11 10 Układ ABS
12 7,5 Zasilanie akumulatorowe układu wtryskowego

Alfa Romeo CODE

13 7,5 System Alfa Romeo CODE
Elektroniczny układ zapłonowy i wtryskowy
14 15 Elektroniczny układ zapłonowy i wtryskowy
15 15 Elektroniczny układ zapłonowy i wtryskowy
16 15 Światła przeciwmgielne

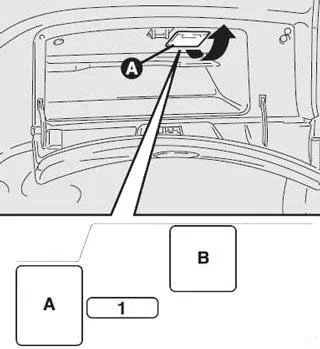

Bezpieczniki i przekaźniki w schowku podręcznym

Niektóre bezpieczniki i przekaźniki dla usług świadczonych na zamówienie lub tylko dla określonych wersji rynkowych znajdują się na wsporniku za schowkiem w desce rozdzielczej.
Aby uzyskać dostęp do bezpieczników, zdejmij (A) mocowaną na wcisk pokrywę. Dostęp do przekaźników uzyskuje się po wyjęciu schowka.

Alfa Romeo 156 (1997-2007) - schematy bezpieczników i przekaźników



Numer Ampery [A] Opis
1 20 Spryskiwacz reflektora
Przekaźnik
A Przekaźnik światła przeciwmgielnego (gdzie jest wymagany)
B Timer spryskiwaczy reflektorów (gdzie jest wymagany)

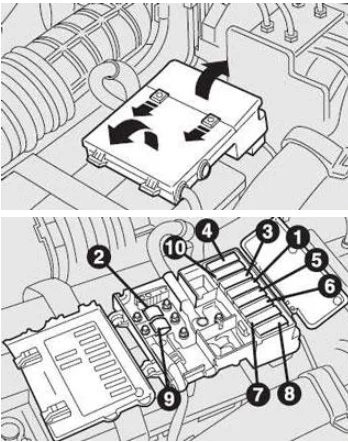

Bezpieczniki komory silnika

Schemat skrzynki bezpieczników komory silnika

Alfa Romeo 156 (1997-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 Wentylator przedziału pasażerskiego (wersje benzynowe)
80 Ogólne zaopatrzenie serwisowe (wersje z silnikiem Diesla)
2 30 (+15) zasilanie serwisowe sterowane kluczykiem (wyłącznik zapłonu)
3 70 Ogólne świadczenie usług
4 40 Wentylator przedziału pasażerskiego (wersje z silnikiem Diesla)
80 Ogólne zaopatrzenie serwisowe (wersje benzynowe)
5 30 Elektroniczny układ zapłonowy i wtryskowy
6 40 Wentylator chłodnicy silnika (Pierwszy bieg; wersje 2.5 V6 24V)
50 Wentylator chłodnicy silnika (Pierwszy bieg; wersje T.SPARK i JTS)
60 Wentylator chłodnicy silnika (Pierwszy bieg; wersje z silnikiem Diesla)
7 30 Wentylator chłodnicy silnika (Drugi bieg; wersje T.SPARK i JTS)
Skrzynia biegów Selespeed
40 Wentylator chłodnicy silnika (druga prędkość; wersje z silnikiem wysokoprężnym)
Wentylator chłodnicy silnika (druga prędkość; wersje 2,5 V6 24 V)
Automatyczna skrzynia biegów
8 70 Świece żarowe i oporniki na filtrze oleju opałowego (wersje Diesel)
20 Automatyczna skrzynia biegów (wersja 2.5 V6 24V)
Skrzynia biegów Selespeed (wersja 2.0 JTS)
9 60 Układ ABS
10 70 Dodatkowa nagrzewnica (tylko wersja diesel)
30 Zasilanie pompy olejowej (tylko wersje Selespeed)

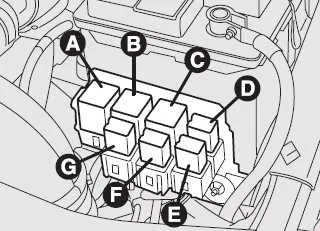

Przekaźniki w komorze silnika

Znajduje się z przodu akumulatora (zdjąć pokrywę).

Alfa Romeo 156 (1997-2007) - schematy bezpieczników i przekaźników

Numer Opis
A Przekaźnik 2. prędkości wentylatora chłodnicy silnika (wersje T.SPARK)
B Przekaźnik 1. prędkości wentylatora chłodnicy silnika
C Przekaźnik pompy paliwa
D Elektroniczny przekaźnik wtrysku
E Przekaźnik sprężarki klimatyzacji
F Przekaźnik wariatora rozrządu (tylko 1.6 T.SPARK)
Przekaźnik 2. prędkości wentylatora chłodnicy silnika (tylko wersje 2.5 V6 24V, JTD i JTD 16V Multijet).
G Przekaźnik nagrzewnicy oleju opałowego (tylko wersje z silnikiem Diesla)

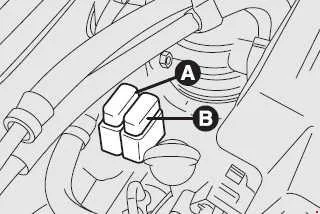

Dodatkowe bezpieczniki dla wersji z silnikiem Diesla

W przypadku wersji Diesel, w zależności od zainstalowanych opcji, do tylnej przegrody komory silnika mocowany jest drugi wspornik.

Alfa Romeo 156 (1997-2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
A 30 Dodatkowa nagrzewnica przedziału pasażerskiego, Przekaźnik 2. poziomu
B 30 Dodatkowa nagrzewnica przedziału pasażerskiego, Przekaźnik 1. poziomu
