Volvo XC90 (2010) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo XC90 z lat: 2010.

Volvo XC90 (2010) to rocznik z pierwszej generacji tego luksusowego SUV-a, który nadal kontynuował tradycję marki Volvo, oferując komfort, bezpieczeństwo i wydajność. Oto kilka kluczowych informacji na temat Volvo XC90 z roku 2010:

Design: XC90 (2010) nadal charakteryzowało się charakterystycznym, skandynawskim designem marki Volvo, z trapezoidalnym grillem i rozpoznawalnymi reflektorami. Model ten utrzymał elegancki i nowoczesny wygląd.
Wnętrze: Wnętrze XC90 (2010) pozostało przestronne i komfortowe, zapewniając miejsce dla siedmiu pasażerów w trzech rzędach siedzeń. Materiały wykończeniowe były utrzymane na wysokim poziomie jakości, a układ deski rozdzielczej był ergonomiczny i przyjazny dla użytkownika.
Technologia: Model ten był wyposażony w zaawansowane systemy bezpieczeństwa, w tym systemy antykolizyjne i boczne poduszki powietrzne. Dostępne były również opcje technologiczne, takie jak system nawigacji i zaawansowany system audio premium.
Silniki: XC90 (2010) było dostępne z różnymi jednostkami napędowymi, w tym benzynowymi i dieslami. Silniki T6 nadal były jednymi z bardziej popularnych wariantów, oferując moc i osiągi.
Bezpieczeństwo: Bezpieczeństwo pozostawało priorytetem marki Volvo, a XC90 (2010) nadal oferowało zaawansowane rozwiązania bezpieczeństwa, co przekładało się na dobre wyniki w testach zderzeniowych.
Ekologia: Choć kwestie związane z ekologią nie były tak istotne jak obecnie, Volvo nadal starało się kontrolować emisję spalin i efektywność energetyczną swoich pojazdów.
Popularność: XC90 (2010) nadal cieszyło się popularnością w segmencie luksusowych SUV-ów, przyciągając klientów, którzy poszukiwali wygody, stylu i bezpieczeństwa.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Zobacz także: Volvo FMX - schematy bezpieczników i przekaźników

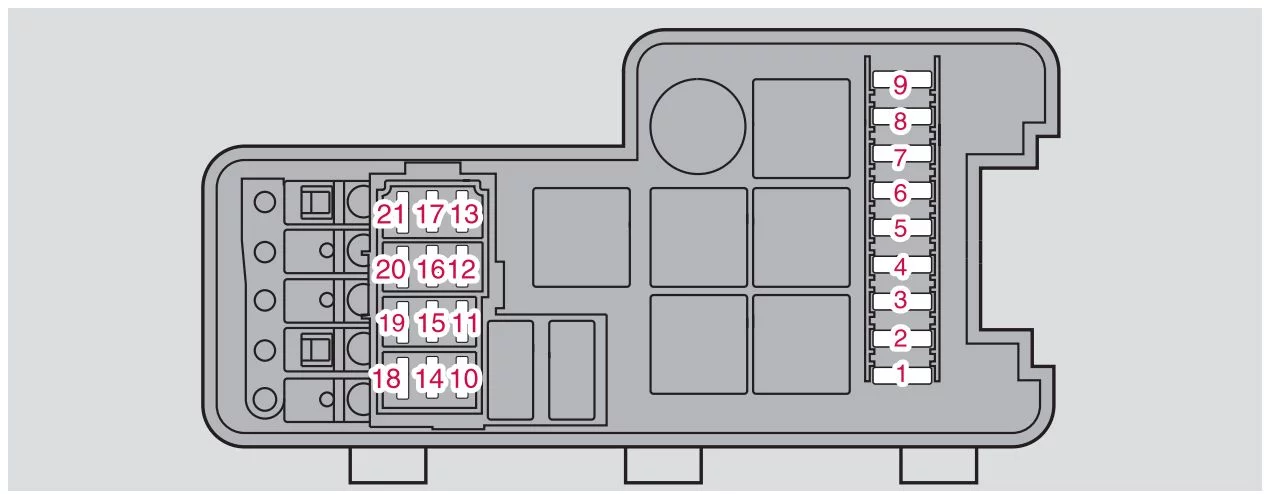

Komora silnika

Volvo XC90 (2010) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	ABS	30
2	ABS	30
3	Spryskiwacze reflektorów	35
4	—	—
5	Światła dodatkowe*	35
6	Przekaźnik rozrusznika	25
7	Wycieraczki	15
8	Pompa paliwowa	15
9	Moduł sterujący skrzynią biegów (V8 i 6-cyl.)	15
10	Cewki zapłonowe, moduł sterujący silnika	20
11	Czujnik pedału przepustnicy, sprężarka klimatyzacji, wentylator skrzynki elektrycznej	10
12	Moduł sterujący silnika, wtryskiwacze paliwa, czujnik masowego przepływu powietrza	15
13	Sterowanie przepustnicą (V8), siłownik kolektora dolotowego (6-cyl.)	10
14	Podgrzewany czujnik tlenu	20
15	Wentylacja skrzyni korbowej, zawory elektromagnetyczne, podłączenie klimatyzacji, diagnostyka nieszczelności, moduł sterujący silnika (V8, 6-cyl.), czujnik masowego przepływu powietrza (V8)	15
16	Światła mijania po stronie kierowcy	20
17	Światła mijania po stronie pasażera	20
18	—	—
19	Zasilanie modułu sterującego silnika, przekaźnik silnika	5
20	Światła postojowe	15
21	Pompa próżniowa	20

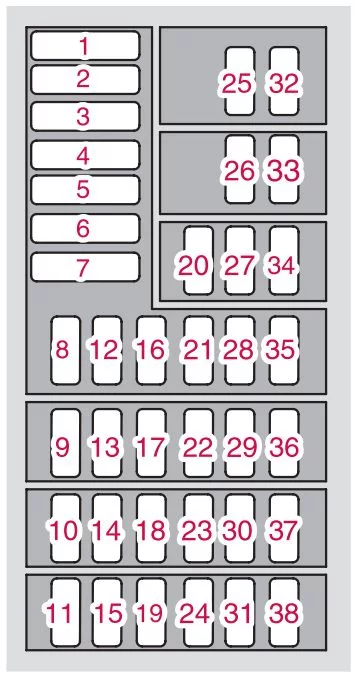

Przedział pasażerski (na krawędzi deski rozdzielczej)

Bezpieczniki znajdują się wewnątrz panelu dostępu na krawędzi deski rozdzielczej, po stronie kierowcy

Numer	Opis	Ampery [A]
1	Dmuchawa – system grzewczy	30
2	Wzmacniacz dźwięku*	30
3	Elektrycznie sterowany fotel kierowcy*	25
4	Elektryczny fotel pasażera*	25
5	Drzwi kierowcy – centralny zamek, elektryczne szyby, lusterko wsteczne	25
6	Drzwi pasażera z przodu – centralny zamek, elektryczne szyby, lusterko boczne	25
7	—	—
8	Radioodtwarzacz CD	15
9	System nawigacji Volvo, radio satelitarne Sirius, Rear Seat Entertainment (RSE)*	10
10	Diagnostyka pokładowa, włącznik reflektorów, czujnik kąta skrętu kierownicy, moduł kierownicy	5
11	Wyłącznik zapłonu, SRS, moduł sterujący silnika (V8, 6-cyl.) immobilizer, moduł sterujący skrzyni biegów (V8, 6-cyl.)	7,5
12	Oświetlenie sufitowe, górny elektroniczny moduł sterujący	10
13	Szyberdach*	15
14	Zestaw głośnomówiący Bluetooth	5
15	—	—
16	—	—
17	—	—
18	—	—
19	—	—
20	—	—
21	—	—
22	—	—
23	—	—
24	—	—
25	—	—
26	—	—
27	—	—
28	—	—
29	—	—
30	—	—
31	—	—
32	—	—
33	—	—
34	—	—
35	—	—
36	—	—
37	—	—
38	—	—

Zobacz także: Volvo S40 (2011) - schematy bezpieczników i przekaźników

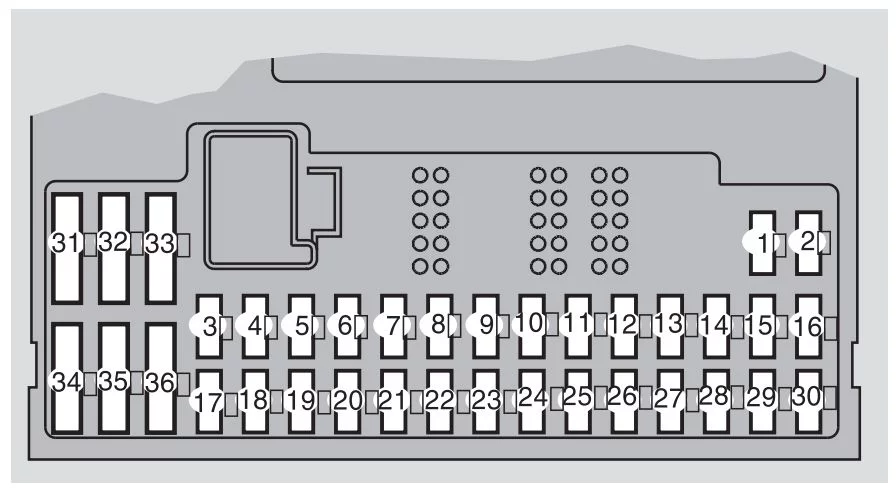

Przedział pasażerski (za plastikową osłoną, po stronie kierowcy)

Ta skrzynka bezpieczników znajduje się za plastikową osłoną pod kierownicą.

Numer	Opis	Ampery [A]
1	Podgrzewany fotel pasażera*	15
2	Podgrzewany fotel kierowcy*	15
3	Klakson	15
4	—	—
5	System nagłośnienia	10
6	—	—
7	—	—
8	Syrena alarmowa*	5
9	Zasilanie włącznika świateł hamowania	5
10	Tablica przyrządów, system klimatyzacji, elektrycznie sterowany fotel kierowcy, czujnik masy pasażera	10
11	Gniazda 12 V – przednie i tylne siedzenia, lodówka* (XC90 Executive)	15
12	—	—
13	—	—
14	—	—
15	ABS, DSTC	5
16	Wspomaganie kierownicy, aktywne światła zakrętowe*	10
17	Przednie światło przeciwmgielne po stronie kierowcy*	7,5
18	Przednie światło przeciwmgłowe po stronie pasażera*	7,5
19	—	—
20	Pompa płynu chłodzącego (V8)	5
21	Moduł sterujący skrzynią biegów1	10
22	Światła drogowe po stronie kierowcy1	10
23	Światła drogowe po stronie pasażera	10
24	—	—
25	—	—
26	—	—
27	—	—
28	Elektryczny fotel pasażera*	5
29	—	—
30	System informacji o martwym polu*	5
31	—	—
32	—	—
33	Pompa próżniowa	20
34	Pompa – spryskiwacze przedniej i tylnej klapy	15
35	—	—
36	—	—

Bagażnik

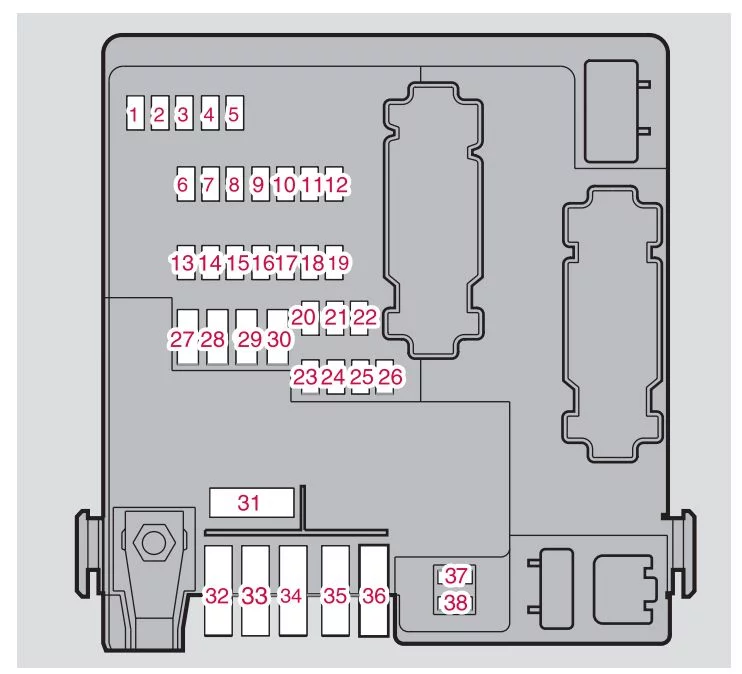

Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni bagażowej.

Zobacz także: Volvo FE - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Światła zapasowe	10
2	Światła postojowe, przeciwmgielne, oświetlenie przedziału ładunkowego, oświetlenie tablicy rejestracyjnej, diody świateł hamowania	20
3	Akcesoria	15
4	—	—
5	Tylny moduł elektroniczny	10
6	Rozrywka dla pasażerów z tyłu (akcesoria)	7,5
7	Rozrywka dla pasażerów z tyłu (akcesoria)	15
8	Gniazdo 12 V w bagażniku	15
9	Tylne drzwi po stronie pasażera – szyba sterowana elektrycznie, funkcja wyłączania szyby elektrycznej	20
10	Tylne drzwi po stronie kierowcy – szyba sterowana elektrycznie, funkcja wyłączania szyby elektrycznej	20
11	—	—
12	—	—
13	—	—
14	Subwoofer, tylny układ klimatyzacji	15
15	—	—
16	—	—
17	Dźwięk akcesoriów	5
18	—	—
19	Wycieraczka tylnej szyby	15
20	Okablowanie przyczepy (15-żyłowe)*	20
21	—	—
22	—	—
23	Asystent parkowania	7,5
24	—	—
25	—	—
26	Asystent parkowania*	5
27	Bezpiecznik główny: okablowanie przyczepy, wspomaganie parkowania, napęd na wszystkie koła	30
28	Centralny zamek	15
29	Oświetlenie przyczepy po stronie kierowcy: światła postojowe, kierunkowskaz*	25
30	Oświetlenie przyczepy od strony pasażera: światło hamowania, tylne światło przeciwmgielne, kierunkowskaz*	25
31	Bezpiecznik główny: bezpieczniki 37 i 38	40
32	—	—
33	—	—
34	—	–
35	—	—
36	—	—
37	Ogrzewana tylna szyba	20
38	Ogrzewana tylna szyba	20

Dodatkowe bezpieczniki w przestrzeni bagażowej (XC90 Executive*)

Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni bagażowej.

Numer	Opis	Ampery [A]
1	Przekaźniki ogrzewania tylnych siedzeń i masażu przednich siedzeń	5
2	Ogrzewanie tylnego siedzenia po stronie kierowcy	15
3	Ogrzewanie tylnego siedzenia po stronie pasażera	15
4	Wentylacja/masaż przednich siedzeń	10
5	—	—
6	—	—
