W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo XC90 z lat: 2009.

Volvo XC90 (2009) to kolejny rocznik pierwszej generacji tego luksusowego SUV-a, który kontynuował tradycję marki Volvo, oferując komfort, bezpieczeństwo i wydajność. Oto kilka kluczowych informacji na temat Volvo XC90 z roku 2009:

  1. Design: XC90 (2009) nadal prezentowało charakterystyczny skandynawski design marki Volvo, z trapezoidalnym grillem i charakterystycznymi reflektorami. Model ten utrzymał swoją elegancję i nowoczesny wygląd.
  2. Wnętrze: Wnętrze XC90 (2009) pozostało przestronne i komfortowe, mogąc pomieścić do siedmiu pasażerów w trzech rzędach siedzeń. Materiały wykończeniowe były utrzymane na wysokim poziomie jakości, a układ deski rozdzielczej był ergonomiczny i użytkownikowi przyjazny.
  3. Technologia: Model ten był wyposażony w zaawansowane systemy bezpieczeństwa, w tym systemy antykolizyjne i boczne poduszki powietrzne. Były dostępne opcje technologiczne, takie jak system nawigacji i zaawansowany system audio premium.
  4. Silniki: XC90 (2009) było dostępne z różnymi jednostkami napędowymi, w tym benzynowymi i dieslami. Silniki T6 były nadal jednymi z bardziej popularnych wariantów, oferując moc i osiągi.
  5. Bezpieczeństwo: Bezpieczeństwo pozostawało priorytetem marki Volvo, a XC90 (2009) nadal oferowało zaawansowane rozwiązania bezpieczeństwa, co miało wpływ na dobre wyniki w testach zderzeniowych.
  6. Ekologia: Chociaż kwestie związane z ekologią nie były tak istotne jak obecnie, Volvo nadal starało się kontrolować emisję spalin i efektywność energetyczną.
  7. Popularność: XC90 (2009) nadal cieszyło się popularnością w segmencie luksusowych SUV-ów, przyciągając klientów, którzy poszukiwali wygody, stylu i bezpieczeństwa.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Volvo XC60 (2014) - schematy bezpieczników i przekaźników

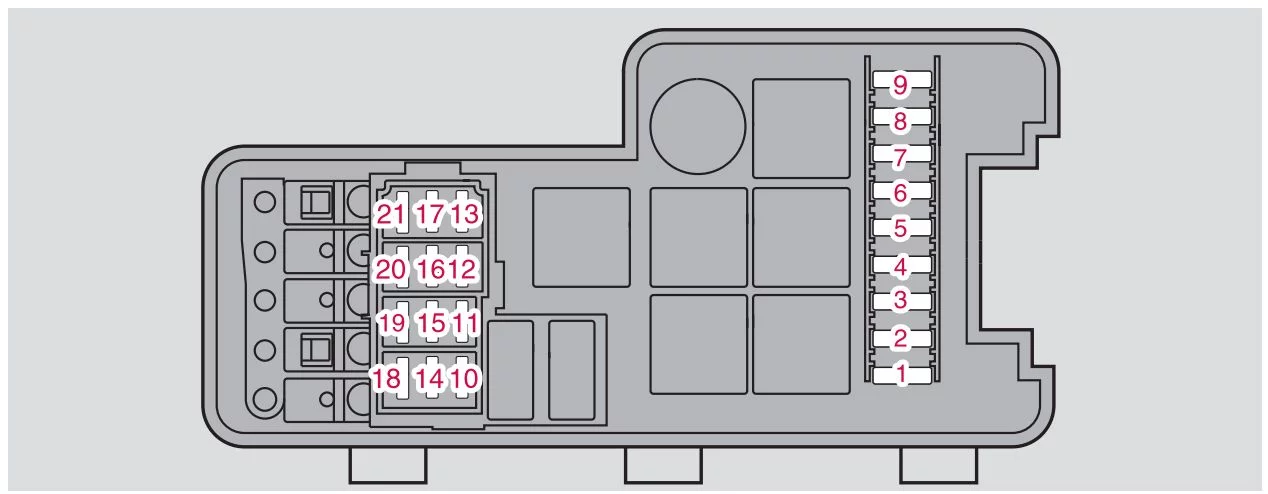

Komora silnika

Volvo XC90 (2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 ABS 30
2 ABS 30
3 Spryskiwacze reflektorów 35
4
5 Światła dodatkowe (opcja) 35
6 Przekaźnik rozrusznika 25
7 Wycieraczki 15
8 Pompa paliwowa 15
9 Moduł sterujący skrzynią biegów (V8 i 6-cyl.) 15
10 Cewki zapłonowe, moduł sterujący silnika 20
11 Czujnik pedału przepustnicy, sprężarka klimatyzacji, wentylator skrzynki elektrycznej 10
12 Moduł sterujący silnika, wtryskiwacze paliwa, czujnik masowego przepływu powietrza 15
13 Sterowanie przepustnicą (V8), siłownik kolektora dolotowego (6-cyl.) 10
14 Podgrzewany czujnik tlenu 20
15 Wentylacja skrzyni korbowej, zawory elektromagnetyczne, podłączenie klimatyzacji, diagnostyka nieszczelności, moduł sterujący silnika (V8, 6-cyl.), czujnik masowego przepływu powietrza (V8) 15
16 Światła mijania po stronie kierowcy 20
17 Światła mijania po stronie pasażera 20
18
19 Zasilanie modułu sterującego silnika, przekaźnik silnika 5
20 Światła postojowe 15
21 Pompa próżniowa 20

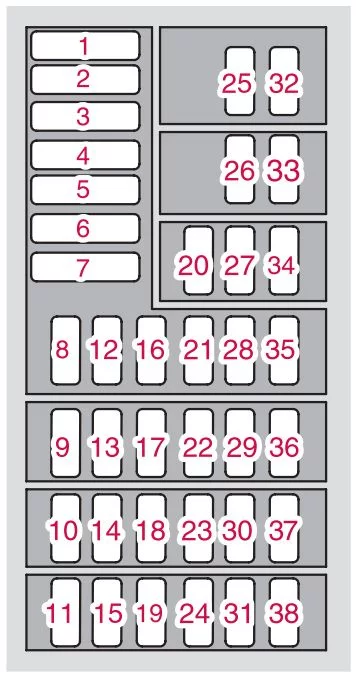

Przedział pasażerski (na krawędzi deski rozdzielczej)

Bezpieczniki znajdują się wewnątrz panelu dostępu na krawędzi deski rozdzielczej, po stronie kierowcy

Volvo XC90 (2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Dmuchawa – system grzewczy 30
2 Wzmacniacz audio (opcja) 30
3 Fotel kierowcy sterowany elektrycznie (opcja) 25
4 Elektryczny fotel pasażera (opcja) 25
5 Drzwi kierowcy – centralny zamek, elektryczne szyby, lusterko wsteczne 25
6 Drzwi pasażera z przodu – centralny zamek, elektryczne szyby, lusterko boczne 25
7
8 Radioodtwarzacz CD 15
9 System nawigacji Volvo (opcja), radio satelitarne Sirius (opcja), Rear Seat Entertainment (RSE) – opcja 10
10 Diagnostyka pokładowa, włącznik reflektorów, czujnik kąta skrętu kierownicy, moduł kierownicy 5
11 Wyłącznik zapłonu, SRS, moduł sterujący silnika (V8, 6-cyl.) immobilizer, moduł sterujący skrzyni biegów (V8, 6-cyl.) 7,5
12 Oświetlenie sufitowe, górny elektroniczny moduł sterujący 10
13 Szyberdach (opcja) 15
14 Zestaw głośnomówiący Bluetooth 5
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
Zobacz także:  Volvo V40 (2018) - schematy bezpieczników i przekaźników

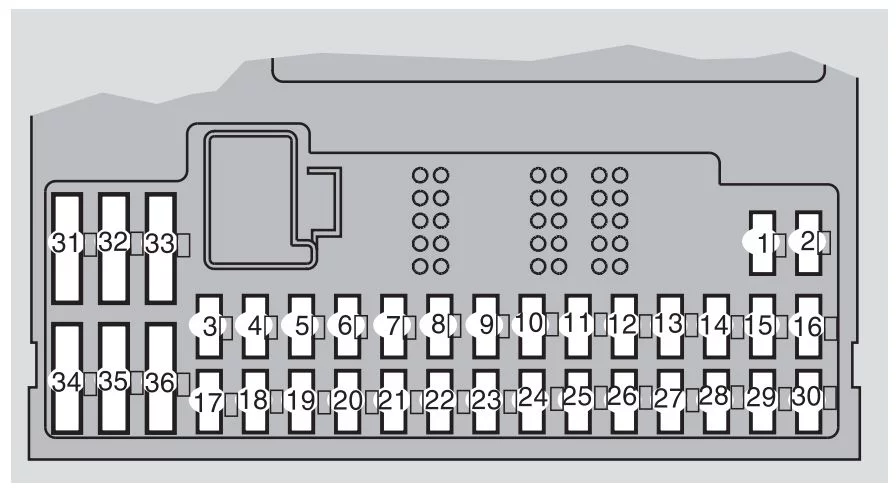

Przedział pasażerski (za plastikową osłoną, po stronie kierowcy)

Ta skrzynka bezpieczników znajduje się za plastikową osłoną pod kierownicą.

Volvo XC90 (2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Podgrzewany fotel pasażera 15
2 Podgrzewany fotel kierowcy 15
3 Klakson 15
4
5 System nagłośnienia 10
6
7
8 Syrena alarmowa (opcja) 5
9 Zasilanie włącznika świateł hamowania 5
10 Tablica przyrządów, system klimatyzacji, elektrycznie sterowany fotel kierowcy, czujnik masy pasażera 10
11 Gniazdka 12 V – przednie i tylne siedzenia 15
12
13
14
15 ABS, DSTC 5
16 Wspomaganie kierownicy, reflektory Active BiXenon (opcja) 10
17 Przednie światło przeciwmgielne po stronie kierowcy (opcja) 7,5
18 Przednie światło przeciwmgłowe po stronie pasażera (opcja 7,5
19
20 Pompa płynu chłodzącego (V8) 5
21 Moduł sterujący skrzynią biegów1 10
22 Światła drogowe po stronie kierowcy1 10
23 Światła drogowe po stronie pasażera 10
24
25
26
27
28 Elektryczny fotel pasażera (opcja) 5
29
30 System informacji o martwym polu (opcja 5
31
32
33 Pompa próżniowa 20
34 Pompa – spryskiwacze przedniej i tylnej klapy 15
35
36
Zobacz także:  Volvo FE - schematy bezpieczników i przekaźników

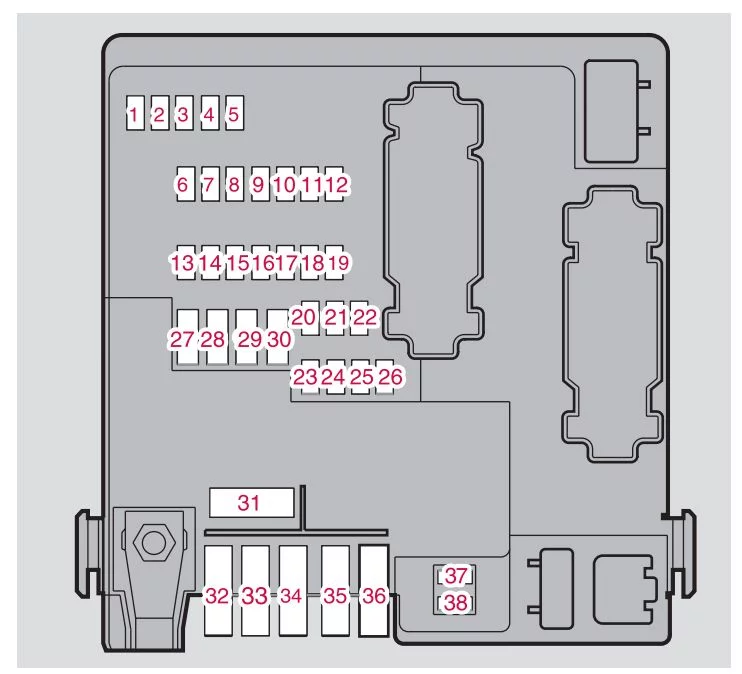

Bagażnik

Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni bagażowej.

Volvo XC90 (2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Światła zapasowe 10
2 Światła postojowe, przeciwmgielne, oświetlenie przedziału ładunkowego, oświetlenie tablicy rejestracyjnej, diody świateł hamowania 20
3 Akcesoria 15
4
5 Tylny moduł elektroniczny 10
6 Rozrywka dla pasażerów z tyłu (akcesoria) 7,5
7 Rozrywka dla pasażerów z tyłu (akcesoria) 15
8 Gniazdo 12 V w bagażniku 15
9 Tylne drzwi po stronie pasażera – szyba sterowana elektrycznie, funkcja wyłączania szyby elektrycznej 20
10 Tylne drzwi po stronie kierowcy – szyba sterowana elektrycznie, funkcja wyłączania szyby elektrycznej 20
11
12
13
14 Subwoofer (opcja), tylny system klimatyzacji (opcja) 15
15
16
17 Dźwięk akcesoriów 5
18
19 Wycieraczka tylnej szyby 15
20 Okablowanie przyczepy (15-fazowe) – opcja 20
21
22
23 Asystent parkowania 7,5
24
25
26 Asystent parkowania (opcja) 5
27 Bezpiecznik główny: okablowanie przyczepy, wspomaganie parkowania, napęd na wszystkie koła 30
28 Centralny zamek 15
29 Oświetlenie przyczepy po stronie kierowcy: światła postojowe, kierunkowskaz (opcja) 25
30 Oświetlenie przyczepy od strony pasażera: światło hamowania, światło przeciwmgielne, kierunkowskaz (opcja) 25
31 Bezpiecznik główny: bezpieczniki 37 i 38 40
32
33
34
35
36
37 Ogrzewana tylna szyba 20
38 Ogrzewana tylna szyba 20
