Volvo XC60 (2023) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo XC60 z lat: 2023.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Umiejscowienie

1	Komora silnika
2	Pod schowkiem podręcznym
3	Przestrzeń bagażowa

Bezpieczniki w komorze silnika

Volvo XC60 (2023) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]	Typ
1	–	–	Micro
2	–	–	Micro
3	Moduł ciśnienia doładowania, turbosprężarka Grupa sond lambda	15	Micro
4	Świece zapłonowe/cewki zapłonowe (silnik benzynowy) Grupa czujników układu wydechowego, cząstki stałe/tlenki azotu (silnik wysokoprężny)	15	Micro
5	Elektrozawór pompy oleju silnikowego Grupa sond lambda Elektrozawór sprężarki klimatyzacji	15	Micro
6	Czujniki poziomu i temperatury oleju Moduł świec żarowych (silnik wysokoprężny) Grupa podzespołów silnika 1 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka. Skład zależy od wariantu silnika).	7,5	Micro
7	Moduł sterujący silnika (ECM) Moduł sterujący przepustnicy Grupa podzespołów silnika 2 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka. Skład zależy od wariantu silnika).	20	Micro
8	Moduł sterujący silnika (ECM)	5	Micro
9	Pompa układu pochłaniania oparów paliwa (EVAP)	10	Micro
10	Moduł świec żarowych (silnik wysokoprężny) Grupa podzespołów silnika 3 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka i chłodzenie/sterowanie temperaturą układu napędowego. Skład zależy od wariantu silnika).	10	Micro
11	Moduł sterujący, żaluzja spojlera Moduł sterujący, żaluzja chłodnicy Cewki przekaźników funkcji Power Pulse (PowerPulse) (silnik wysokoprężny) Zawór przełączający, płyn chłodzący	5	Micro
12	Pompa płynu chłodzącego	15	Micro
13	Moduł sterujący silnika (ECM)	20	Micro
14	Rozrusznik	40	MCase
15	Rozrusznik	Bocznik	MCase
16	Grzałka filtra paliwa (silnik wysokoprężny)	30	MCase
17	Siłownik sprzęgła 1	25	MCase
18	Moduł obliczeniowy	5	Micro
19	Bezpiecznik zapasowy	7,5	Micro
20	Bezpiecznik zapasowy	10	Micro
21	Bezpiecznik zapasowy	15	Micro
22	Moduł sterujący skrzyni biegów	20	Micro
23	Gniazdo USB, konsola między fotelami, tył	7,5	Micro
24	Gniazdo 12 V, konsola między fotelami, przód	15	Micro
25	–	–	Micro
26	Gniazdo elektryczne 12 V w przestrzeni bagażowej	15	Micro
27	–	–	Micro
28	Reflektor, lewy	15	Micro
29	Reflektor, prawy	15	Micro
30	Moduł sterujący skrzyni biegów	20	Micro
31	Ogrzewanie przedniej szyby, lewa strona	Bocznik	MCase
32	Ogrzewanie przedniej szyby, lewa strona	40	MCase
33	Spryskiwacze reflektorów	25	MCase
34	Pompa płyny do spryskiwaczy, przód	25	MCase
35	Elektryczna dźwignia skrzyni biegów	15	Micro
36	Sygnał dźwiękowy (klakson)	20	Micro
37	Syrena alarmu	5	Micro
38	Moduł sterujący, układ hamulcowy (zawory, hamulec postojowy)	30	MCase
39	Wycieraczki szyby przedniej	30	MCase
40	Pompa płynu do spryskiwaczy, tył	25	MCase
41	Ogrzewanie przedniej szyby, prawa strona	40	MCase
42	Nagrzewnica postojowa	20	MCase
43	–	–	MCase
44	Siłownik sprzęgła 2	25	MCase
45	Ogrzewanie przedniej szyby, prawa strona	Bocznik	MCase
46	Zasilane przy włączonym zapłonie: Moduł sterujący silnika, podzespoły skrzyni biegów, elektryczne wspomaganie układu kierowniczego, centralny moduł elektroniczny, moduł sterujący układu hamulcowego	5	Micro
47	Radar, przedni	5	Micro
48	Reflektor, prawy	15	Micro
49	Blokada antyalkoholowa –	5 –	Micro
50	Moduł sterujący skrzyni biegów	10	Micro
51	Moduł sterujący, podłączanie akumulatora	5	Micro
52	Moduł kolizyjny (SRS)	5	Micro
53	Reflektor, lewy	15	Micro
54	Czujnik pedału przyspieszenia	5	Micro

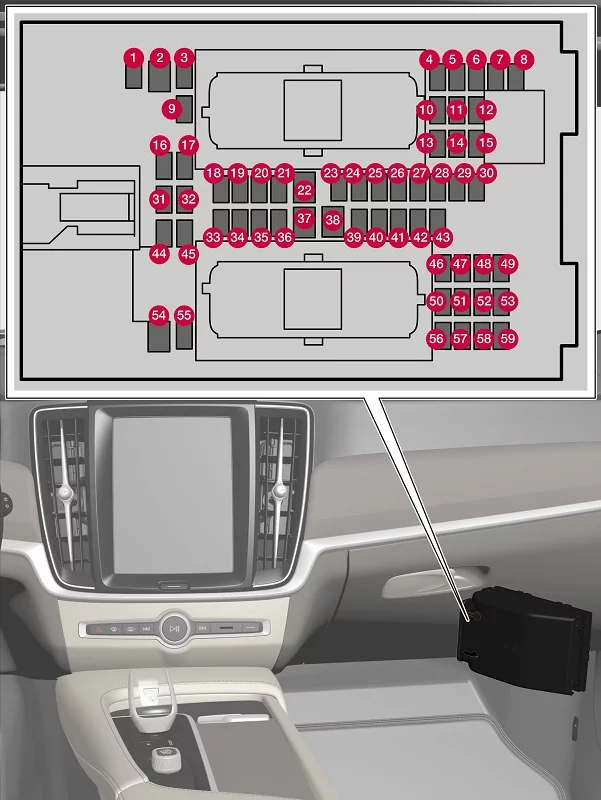

Bezpieczniki pod schowkiem podręcznym

Volvo XC60 (2023) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]	Typ
1	Moduł sterujący, akumulator 48 V	10	Micro
2	–	–	MCase
3	–	–	Micro
4	Czujnik ruchu	5	Micro
5	–	–	Micro
6	Wyświetlacz kierowcy	5	Micro
7	Klawiatura, konsola centralna	5	Micro
8	Czujnik nasłonecznienia Transponder funkcji opłat drogowych	5	Micro
9	–	–	Micro
10	System Infotainment	15	Micro
11	Moduł elektroniczny kierownicy	5	Micro
12	Moduł sterujący, pokrętło rozruchu i hamulec postojowy	5	Micro
13	Podgrzewana kierownica	15	Micro
14	Czujnik pyłków zawieszonych w powietrzu (APMS)	5	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Moduł sterujący, klimatyzacja	10	Micro
19	Blokada kierownicy	7,5	Micro
20	Gniazdo diagnostyczne OBD-II	10	Micro
21	Wyświetlacz centralny	5	Micro
22	Moduł wentylatora układu klimatyzacji, przedni	40	MCase
23	Koncentrator USB	5	Micro
24	Elementy sterowania oświetlenia Wyłącznik oświetlenia kabiny Przyciemnianie, wewnętrzne lusterko wsteczne Czujniki deszczu i światła Fotele przednie regulowane elektrycznie Panele sterowania, drzwi tylne Moduł wentylatora, klimatyzacja Jonizator Klawiatura, konsola między fotelami, przestrzeń na nogi przy tylnych siedzeniach	7,5	Micro
25	Kamera przednia	5	Micro
26	Konsola sufitowa	20	Micro
27	Wyświetlacz przezierny na szybie przedniej	5	Micro
28	Wyłącznik oświetlenia kabiny	5	Micro
29	Płytka do ładowania bezprzewodowego	5	Micro
30	Wyświetlacz konsoli sufitowej	5	Micro
31	–	–	Micro
32	–	–	Micro
33	–	–	Micro
34	Skrzynka bezpieczników, przestrzeń bagażowa	10	Micro
35	Moduł sterujący, łączność internetowa samochodu Moduł sterujący, usługi Volvo	5	Micro
36	–	–	Micro
37	Urządzenie audio (wzmacniacz)	40	MCase
38	–	–	MCase
39	Moduł anteny (TCAM)	5	Micro
40	Moduł sterujący, funkcje komfortowe fotela, przód	5	Micro
41	Blokada antyalkoholowa –	5 –	Micro
42	Wycieraczka tylnej szyby	15	Micro
43	Moduł sterujący, pompa paliwa	15	Micro
44	Przetwornica 48 V Moduł rozruchu silnika	5	Micro
45	Moduł sterujący funkcji wspomagających kierowcę (Active Safety)	5	Micro
46	Podgrzewanie fotela kierowcy	15	Micro
47	Podgrzewanie przedniego fotela pasażera	15	Micro
48	Pompa płynu chłodzącego	7,5	Micro
49	Filtr powietrza	5	Micro
50	Regulowany elektrycznie fotel kierowcy	20	Micro
51	Moduł, aktywna amortyzacja	20	Micro
52	Otwieranie pokrywy bagażnika/drzwi bagażnika ruchem stopy	5	Micro
53	System Infotainment	10	Micro
54	–	–	MCase
55	–	–	Micro
56	Przedni fotel pasażera z elektryczną regulacją	20	Micro
57	–	–	Micro
58	–	–	Micro
59	Główny bezpiecznik systemu Infotainment	15	Micro

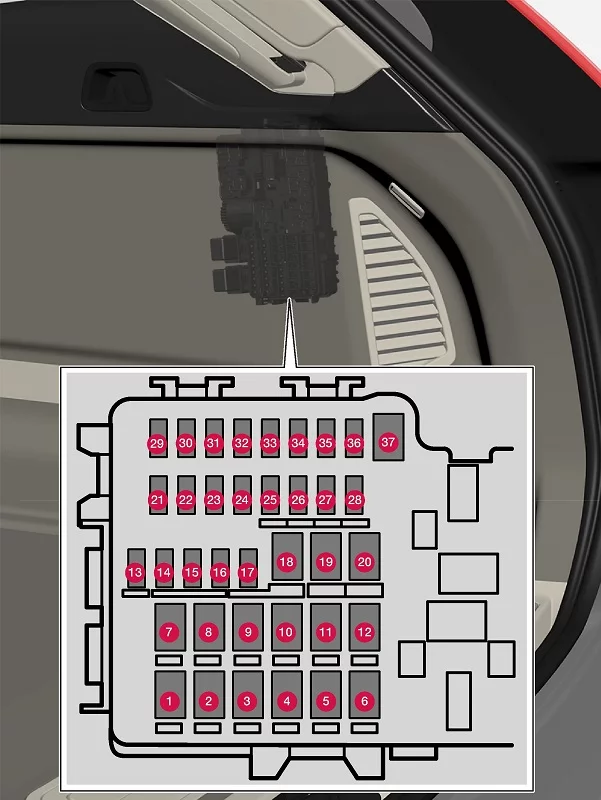

Bezpieczniki w komorze bagażnika

Volvo XC60 (2023) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]	Typ
1	Ogrzewanie szyby tylnej	30	MCase
2	–	–	MCase
3	Sprężarka, zawieszenie pneumatyczne	40	MCase
4	–	–	MCase
5	–	–	MCase
6	–	–	MCase
7	Moduł drzwi, prawy tylny	20	MCase
8	Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym	30	MCase
9	Drzwi bagażnika sterowane elektrycznie	25	MCase
10	Moduł drzwi, prawy tylny	20	MCase
11	Moduł sterujący haka holowniczego	40	MCase
12	Napinacz pasa bezpieczeństwa, prawa strona	40	MCase
13	Wewnętrzne cewki przekaźników	5	Micro
14	Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym	15	Micro
15	Moduł drzwi, lewy tylny	20	Micro
16	Blokada antyalkoholowa	5	Micro
17	–	–	Micro
18	Moduł sterujący haka holowniczego	25	MCase
18	Moduł akcesoriów	40	MCase
19	Moduł drzwi, lewy przedni	20	MCase
20	Napinacz pasa bezpieczeństwa, lewa strona	40	MCase
21	Kamera parkowania	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	–	–	Micro
26	–	–	Micro
27	–	–	Micro
28	Ogrzewanie fotela, lewego tylnego	15	Micro
29	–	–	Micro
30	Blind Spot Information (BLIS)	5	Micro
31	–	–	Micro
32	Napinacz pasa bezpieczeństwa, prawa strona	5	Micro
33	Siłownik, układ wydechowy	5	Micro
34	–	–	Micro
35	Moduł sterujący All Wheel Drive (AWD)	15	Micro
36	Ogrzewanie fotela, prawego tylnego	15	Micro
37	–	–	MCase
