W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo XC60 z lat: 2020, 2021, 2022. Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo XC60 z lat: 2020, 2021, 2022.
2020
Bezpieczniki pod schowkiem podręcznym
Numer | Opis | Ampery [A] | Typ |
---|---|---|---|
1 | Pośredni moduł napięcia | 10 | Micro |
2 | Gniazdo elektryczne w konsoli między fotelami, obok miejsca na nogi dla pasażerów tylnych siedzeń | 30 | MCase |
3 | – | – | Micro |
4 | Czujnik ruchu | 5 | Micro |
5 | Odtwarzacz multimedialny | 5 | Micro |
6 | Wyświetlacz kierowcy | 5 | Micro |
7 | Klawiatura w konsoli środkowej | 5 | Micro |
8 | Czujnik nasłonecznienia | 5 | Micro |
9 | – | – | Micro |
10 | – | – | Micro |
11 | Moduł elektroniczny kierownicy | 5 | Micro |
12 | Moduł pokrętła rozruchu i włącznika hamulca postojowego | 5 | Micro |
13 | Moduł elektroniczny podgrzewanej kierownicy | 15 | Micro |
14 | – | – | Micro |
15 | – | – | Micro |
16 | – | – | Micro |
17 | – | – | Micro |
18 | Moduł sterujący układu klimatyzacji | 10 | Micro |
19 | Blokada kierownicy | 7,5 | Micro |
20 | Gniazdo diagnostyczne OBDII | 10 | Micro |
21 | Wyświetlacz centralny | 5 | Micro |
22 | Moduł wentylatora układu klimatyzacji, przedni | 40 | MCase |
23 | Koncentrator USB | 5 | Micro |
24 | Podświetlenie elementów sterowania;
Oświetlenie kabiny pasażerskiej; Przyciemnianie wewnętrznego lusterka wstecznego; Czujnik deszczu i światła; Klawiatura w konsoli między fotelami obok miejsca na nogi dla pasażerów tylnych siedzeń, elektrycznie regulowane fotele przednie; Panele sterowania w tylnych drzwiach; Lewy i prawy moduł wentylatora układu klimatyzacji. |
7,5 | Micro |
25 | Moduł sterujący funkcji wsparcia kierowcy | 5 | Micro |
26 | Panoramiczne okno dachowe z roletą przeciwsłoneczną | 20 | Micro |
27 | Wyświetlacz przezierny na szybie przedniej | 5 | Micro |
28 | Wyłącznik oświetlenia kabiny | 5 | Micro |
29 | – | – | Micro |
30 | Wyświetlacz w konsoli sufitowej (sygnalizacja niezapięcia pasów bezpieczeństwa/wskaźnik czołowej poduszki powietrznej pasażera) | 5 | Micro |
31 | – | – | Micro |
32 | – | – | Micro |
33 | Moduł drzwi w prawych drzwiach tylnych | 20 | Micro |
34 | Bezpieczniki w przestrzeni bagażowej | 10 | Micro |
35 | Moduł sterujący obsługujący połączenie samochodu z Internetem;Moduł sterujący systemu Volvo On Call. | 5 | Micro |
36 | Moduł drzwi w lewych drzwiach tylnych | 20 | Micro |
37 | Urządzenie audio (wzmacniacz) | 40 | MCase |
38 | – | – | MCase |
39 | Moduł anteny wielozakresowej | 5 | Micro |
40 | Moduły funkcji komfortowych (masażu) przednich siedzeń | 5 | Micro |
41 | Blokada antyalkoholowa | 5 | Micro |
42 | Wycieraczka tylnej szyby | 15 | Micro |
43 | Moduł sterujący pompy paliwowej | 20 | Micro |
44 | – | – | Micro |
45 | Otwieranie pokrywy bagażnika/drzwi bagażnika ruchem stopy | 5 | Micro |
46 | Podgrzewanie fotela kierowcy | 15 | Micro |
47 | Podgrzewanie przedniego fotela pasażera | 15 | Micro |
48 | Pompa płynu chłodzącego | 7,5 | Micro |
49 | – | – | Micro |
50 | Moduł drzwi w lewych drzwiach przednich | 20 | Micro |
51 | Moduł sterujący zawieszenia (aktywnego) | 20 | Micro |
52 | – | – | Micro |
53 | Moduł sterujący systemu Sensus | 10 | Micro |
54 | – | – | MCase |
55 | – | – | Micro |
56 | Moduł drzwi w prawych drzwiach przednich | 20 | Micro |
57 | – | – | Micro |
58 | TV (niektóre rynki) | 5 | Micro |
59 | Bezpiecznik główny dla bezpieczników 52, 53, 57 i 58 | 15 | Micro |

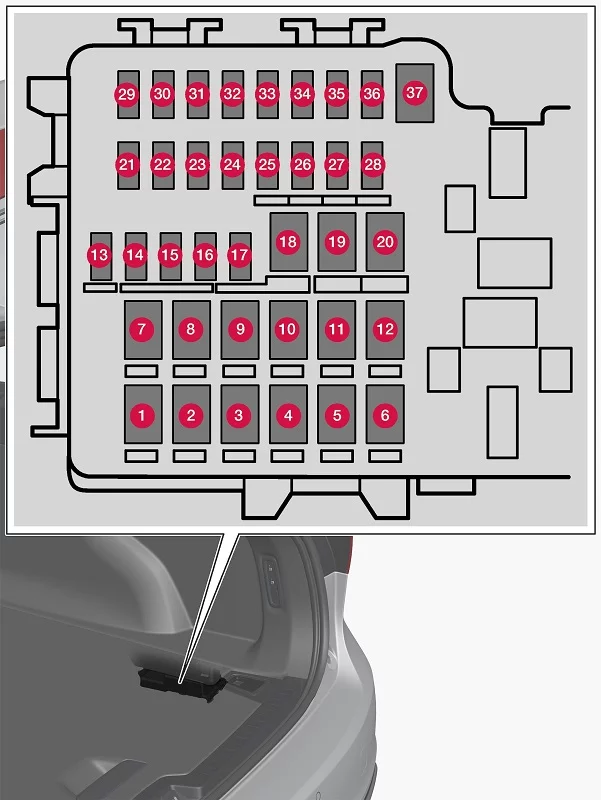

Bezpieczniki w bagażniku
Numer | Opis | Ampery [A] | Typ |
---|---|---|---|
1 | Ogrzewanie szyby tylnej | 30 | MCase |
2 | – | – | MCase |
3 | Sprężarka zawieszenia pneumatycznego | 40 | MCase |
4 | Blokada silnika oparcia prawego tylnego siedzenia | 15 | MCase |
5 | – | – | MCase |
6 | Blokada silnika oparcia lewego tylnego siedzenia | 15 | MCase |
7 | Przedni fotel pasażera z elektryczną regulacją;
Moduł drzwi w prawych drzwiach tylnych. |
20 | MCase |
8 | Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym | 30 | MCase |
– | – | ||
– | – | ||
9 | Drzwi bagażnika sterowane elektrycznie | 25 | MCase |
10 | Przedni fotel pasażera z elektryczną regulacją;
Moduł drzwi w prawych drzwiach przednich. |
20 | MCase |
11 | Moduł sterujący haka holowniczego | 40 | MCase |
12 | Moduł napinacza pasa bezpieczeństwa, prawa strona | 40 | MCase |
13 | Wewnętrzne cewki przekaźników | 5 | Micro |
14 | Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym | 15 | Micro |
– | – | ||
15 | Moduł drzwi w lewych drzwiach tylnych | 20 | Micro |
16 | Blokada antyalkoholowa;
Koncentrator USB/gniazdo akcesoriów. |
5 | Micro |
17 | Rozbudowany moduł akcesoriów | 5 | Micro |
18 | Moduł sterujący haka holowniczego | 25 | MCase |
Moduł akcesoriów | 40 | ||
19 | Elektrycznie regulowany fotel kierowcy | 20 | MCase |
20 | Moduł napinacza pasa bezpieczeństwa, lewa strona | 40 | MCase |
21 | Kamera parkowania | 5 | Micro |
22 | – | – | Micro |
23 | – | – | Micro |
24 | – | – | Micro |
25 | – | – | Micro |
26 | – | – | Micro |
27 | – | – | Micro |
28 | Ogrzewanie fotela, lewego tylnego | 15 | Micro |
29 | – | – | Micro |
30 | Blind Spot Information (BLIS);
Moduł sterujący, zewnętrzny sygnał cofania. |
5 | Micro |
31 | – | – | Micro |
32 | Moduły napinaczy pasów bezpieczeństwa | 5 | Micro |
33 | Siłownik recyrkulacji spalin (benzyna, niektóre wersje silnikowe) | 5 | Micro |
34 | – | – | Micro |
35 | Moduł sterujący All Wheel Drive (AWD) | 15 | Micro |
36 | Ogrzewanie fotela, prawego tylnego | 15 | Micro |
37 | – | – | MCase |
Bezpieczniki w komorze silnika
Numer | Opis | Ampery [A] | Typ |
---|---|---|---|
1 | – | – | Micro |
2 | – | – | Micro |
3 | Sondy lambda | 15 | Micro |
4 | Cewki zapłonowe (silnik benzynowy);
świece zapłonowe (silnik benzynowy) Czujnik spalin; czujnik cząstek stałych |
15 | Micro |
5 | Solenoid pompy oleju silnikowego;
Solenoid sprzęgła sprężarki klimatyzacji; Sonda lambda, środkowa (silnik benzynowy); Sonda lambda, tylna (silnik wysokoprężny); Sonda lambda, przednia (silnik benzynowy/wysokoprężny). |
15 | Micro |
6 | Regulatory podciśnienia;
Zawór; Zawór impulsu mocy (silnik wysokoprężny); Czujnik poziomu/temperatury oleju (silnik benzynowy/wysokoprężny); Świece żarowe (GCU) (silnik wysokoprężny). |
7,5 | Micro |
7 | Moduł sterujący silnika;
Element nastawczy; Moduł przepustnicy; Zawór EGR (silnik wysokoprężny); Czujnik położenia turbosprężarki (silnik wysokoprężny); Zawór turbosprężarki (silnik benzynowy). |
20 | Micro |
8 | Moduł sterujący silnika (ECM) | 5 | Micro |
9 | – | – | Micro |
10 | Solenoidy (silnik benzynowy);
Zawór; Termostat układu chłodzenia silnika (silnik benzynowy); Pompa chłodzenia EGR (silnik wysokoprężny); Moduł sterujący świec żarowych (silnik wysokoprężny); Sprzęgło turbosprężarki (silnik benzynowy); Grzałka układu wentylacji wału korbowego (silnik wysokoprężny); Zawór, chłodnica oleju skrzyni biegów (silnik wysokoprężny). |
10 | Micro |
11 | Moduł sterujący amortyzatora spojlera;
Moduł sterujący amortyzatora chłodnicy; Cewki przekaźników impulsu mocy (silnik wysokoprężny). |
5 | Micro |
12 | Pompa płynu chłodzącego | 15 | Micro |
13 | Moduł sterujący silnika (ECM) | 20 | Micro |
14 | Rozrusznik | 40 | MCase |
15 | Rozrusznik | Bocznik | MCase |
16 | Grzałka filtra paliwa (silnik wysokoprężny) | 30 | MCase |
17 | – | – | MCase |
18 | Moduł obliczeniowy | 5 | Micro |
19 | – | – | Micro |
20 | – | – | Micro |
21 | Kamera ECM | 15 | Micro |
22 | – | – | Micro |
23 | – | – | Micro |
24 | Gniazdo elektryczne 12 V w konsoli między fotelami, przód | 15 | Micro |
25 | Gniazdo elektryczne 12 V w konsoli między fotelami, obok miejsca na nogi dla pasażerów drugiego rzędu siedzeń;
Gniazdo wysokiego napięcia w konsoli między fotelami, obok miejsca na nogi dla pasażerów drugiego rzędu siedzeń. |
15 | Micro |
26 | Gniazdo elektryczne 12 V w przestrzeni bagażowej | 15 | Micro |
27 | – | – | Micro |
28 | Reflektor lewy, LED | 15 | Micro |
29 | Reflektor prawy, LED | 15 | Micro |
30 | – | – | Micro |
31 | Ogrzewanie przedniej szyby lewa strona | Bocznik | MCase |
32 | Ogrzewanie przedniej szyby lewa strona | 40 | MCase |
33 | Spryskiwacze reflektorów | 25 | MCase |
34 | Pompa płynu do spryskiwaczy | 25 | MCase |
35 | Moduł sterujący skrzyni biegów;
Elektryczny wybierak biegu. |
15 | Micro |
36 | Sygnał dźwiękowy | 20 | Micro |
37 | Syrena alarmu | 5 | Micro |
38 | Moduł sterujący układu hamulcowego (zawory, hamulec postojowy) | 40 | MCase |
Moduł sterujący hamulców w samochodzie z akumulatorem 48 V | 30 | MCase | |
39 | Wycieraczki szyby przedniej | 30 | MCase |
40 | Spryskiwacz tylnej szyby | 25 | MCase |
41 | Ogrzewanie przedniej szyby prawa strona | 40 | MCase |
42 | Nagrzewnica postojowa | 20 | MCase |
43 | – | – | MCase |
44 | – | – | MCase |
45 | Ogrzewanie przedniej szyby prawa strona | Bocznik | MCase |
46 | Zasilane przy włączonym zapłonie:
Moduł sterujący silnika; Podzespoły skrzyni biegów; Elektryczne wspomagania układu kierowniczego; Centralny elektryczny moduł sterujący; Moduł sterujący układu hamulcowego. |
5 | Micro |
47 | – | – | Micro |
48 | Reflektor prawy, LED | 15 | Micro |
49 | Blokada antyalkoholowa | 5 | Micro |
50 | Moduł sterujący skrzyni biegów | 10 | Micro |
51 | Jednostka sterująca włączeniem akumulatora | 5 | Micro |
52 | Poduszki powietrzne;
Czujnik wagi pasażera. |
5 | Micro |
53 | Reflektor lewy, LED | 15 | Micro |
54 | Czujnik pedału przyspieszenia | 5 | Micro |
2021
Bezpieczniki pod schowkiem podręcznym
Numer | Opis | Ampery [A] | Typ |
---|---|---|---|
1 | Moduł sterujący, akumulator 48 V | 10 | Micro |
2 | – | – | MCase |
3 | – | – | Micro |
4 | Czujnik ruchu | 5 | Micro |
5 | – | – | Micro |
6 | Wyświetlacz kierowcy | 5 | Micro |
7 | Klawiatura, konsola centralna | 5 | Micro |
8 | Czujnik nasłonecznienia | 5 | Micro |
9 | – | – | Micro |
10 | – | – | Micro |
11 | Moduł elektroniczny kierownicy | 5 | Micro |
12 | Moduł sterujący, pokrętło rozruchu i hamulec postojowy | 5 | Micro |
13 | Podgrzewana kierownica | 15 | Micro |
14 | – | – | Micro |
15 | – | – | Micro |
16 | – | – | Micro |
17 | – | – | Micro |
18 | Moduł sterujący, klimatyzacja | 10 | Micro |
19 | Blokada kierownicy | 7,5 | Micro |
20 | Gniazdo diagnostyczne | 10 | Micro |
21 | Wyświetlacz centralny | 5 | Micro |
22 | Moduł wentylatora układu klimatyzacji, przedni | 40 | MCase |
23 | Koncentrator USB | 5 | Micro |
24 | Elementy sterowania oświetlenia;
Wyłącznik oświetlenia kabiny; Przyciemnianie, wewnętrzne lusterko wsteczne; Czujniki deszczu i światła; Fotele przednie regulowane elektrycznie; Panele sterowania, drzwi tylne; Moduł wentylatora, klimatyzacja; Klawiatura, konsola między fotelami, przestrzeń na nogi przy tylnych siedzeniach. |
7,5 | Micro |
25 | Moduł sterujący, funkcje wspomagające kierowcę | 5 | Micro |
26 | Konsola sufitowa | 20 | Micro |
27 | Wyświetlacz przezierny na szybie przedniej | 5 | Micro |
28 | Wyłącznik oświetlenia kabiny | 5 | Micro |
29 | Płytka do ładowania bezprzewodowego | 5 | Micro |
30 | Wyświetlacz konsoli sufitowej | 5 | Micro |
31 | – | – | Micro |
32 | – | – | Micro |
33 | Moduł drzwi, prawy tylny | 20 | Micro |
34 | Skrzynka bezpieczników, przestrzeń bagażowa | 10 | Micro |
35 | Moduł sterujący, łączność internetowa samochodu;
Moduł sterujący Volvo On Call. |
5 | Micro |
36 | Moduł drzwi, lewy tylny | 20 | Micro |
37 | Urządzenie audio (wzmacniacz) | 40 | MCase |
38 | – | – | MCase |
39 | Antena wielozakresowa | 5 | Micro |
40 | Moduł sterujący, funkcje komfortowe fotela, przód | 5 | Micro |
41 | Blokada antyalkoholowa | 5 | Micro |
42 | Wycieraczka tylnej szyby | 15 | Micro |
43 | Moduł sterujący, pompa paliwa | 15 | Micro |
44 | Cewka przekaźnika, pompa oleju przekładniowego;
Przetwornica 48 V; Moduł rozruchu silnika. |
5 | Micro |
45 | – | – | Micro |
46 | Podgrzewanie fotela kierowcy | 15 | Micro |
47 | Podgrzewanie przedniego fotela pasażera | 15 | Micro |
48 | Pompa płynu chłodzącego | 7,5 | Micro |
49 | – | – | Micro |
50 | Moduł drzwi, lewy przedni | 20 | Micro |
51 | Moduł, aktywna amortyzacja | 20 | Micro |
52 | Otwieranie pokrywy bagażnika/drzwi bagażnika ruchem stopy | 5 | Micro |
53 | Moduł Infotainment | 10 | Micro |
54 | – | – | MCase |
55 | – | – | Micro |
56 | Moduł drzwi, prawe drzwi | 20 | Micro |
57 | – | – | Micro |
58 | TV (niektóre rynki) | 5 | Micro |
59 | Bezpiecznik główny dla bezpieczników 52, 53, 57 i 58 | 15 | Micro |
Bezpieczniki w bagażniku
Numer | Opis | Ampery [A] | Typ |
---|---|---|---|
1 | Ogrzewanie szyby tylnej | 30 | MCase |
2 | – | – | MCase |
3 | Sprężarka, zawieszenie pneumatyczne | 40 | MCase |
4 | – | – | MCase |
5 | – | – | MCase |
6 | – | – | MCase |
7 | Moduł drzwi, prawy tylny | 20 | MCase |
8 | Moduł sterujący systemu redukcji tlenków azotu (NOx) (tylko silnik wysokoprężny) | 30 | MCase |
– | – | ||
9 | Drzwi bagażnika sterowane elektrycznie | 25 | MCase |
10 | Przedni fotel pasażera z elektryczną regulacją;
Moduł drzwi, prawy przedni. |
20 | MCase |
11 | Moduł sterujący haka holowniczego | 40 | MCase |
12 | Napinacz pasa bezpieczeństwa, prawa strona | 40 | MCase |
13 | Wewnętrzne cewki przekaźników | 5 | Micro |
14 | Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym | 15 | Micro |
15 | Moduł drzwi, lewy tylny | 20 | Micro |
16 | Blokada antyalkoholowa | 5 | Micro |
17 | – | – | Micro |
18 | Moduł sterujący haka holowniczego | 25 | MCase |
Moduł akcesoriów | 40 | ||
19 | Elektrycznie regulowany fotel kierowcy;
Moduł drzwi, lewy przedni. |
20 | MCase |
20 | Napinacz pasa bezpieczeństwa, lewa strona | 40 | MCase |
21 | Kamera parkowania | 5 | Micro |
22 | – | – | Micro |
23 | – | – | Micro |
24 | – | – | Micro |
25 | – | – | Micro |
26 | – | – | Micro |
27 | – | – | Micro |
27 | Ogrzewanie fotela, lewego tylnego | 15 | Micro |
29 | – | – | Micro |
30 | Blind Spot Information (BLIS) | 5 | Micro |
31 | – | – | Micro |
32 | Napinacz pasa bezpieczeństwa, prawa strona | 5 | Micro |
33 | Siłownik, układ wydechowy (silnik benzynowy) | 5 | Micro |
34 | – | – | Micro |
35 | Moduł sterujący All Wheel Drive (AWD) | 15 | Micro |
36 | Ogrzewanie fotela, prawego tylnego | 15 | Micro |
37 | – | – | MCase |
Bezpieczniki w komorze silnika
Numer | Opis | Ampery [A] | Typ |
---|---|---|---|
1 | – | – | Micro |
2 | – | – | Micro |
3 | Moduł ciśnienia doładowania, turbosprężarka;
Grupa sond lambda. |
15 | Micro |
4 | Świece zapłonowe/cewki zapłonowe (silnik benzynowy);
Grupa czujników układu wydechowego, cząstki stałe/tlenki azotu (silnik wysokoprężny). |
15 | Micro |
5 | Elektrozawór pompy oleju silnikowego;
Grupa sond lambda; Elektrozawór sprężarki klimatyzacji. |
15 | Micro |
6 | Czujniki poziomu i temperatury oleju;
Moduł świec żarowych (silnik wysokoprężny); Grupa podzespołów silnika 1 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka. Skład zależy od wariantu silnika). |
7,5 | Micro |
7 | Moduł sterujący silnika (ECM);
Moduł sterujący przepustnicy; Grupa podzespołów silnika 2 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka. Skład zależy od wariantu silnika). |
20 | Micro |
8 | Moduł sterujący silnika (ECM) | 5 | Micro |
9 | – | – | Micro |
10 | Moduł świec żarowych (silnik wysokoprężny);
Grupa podzespołów silnika 3 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka i chłodzenie/sterowanie temperaturą układu napędowego. Skład zależy od wariantu silnika). |
10 | Micro |
11 | Moduł sterujący, żaluzja spojlera;
Moduł sterujący, żaluzja chłodnicy; Cewki przekaźników funkcji Power Pulse (PowerPulse) (silnik wysokoprężny); Zawór przełączający, płyn chłodzący. |
5 | Micro |
12 | Pompa płynu chłodzącego | 15 | Micro |
13 | Moduł sterujący silnika (ECM) | 20 | Micro |
14 | Rozrusznik | 40 | MCase |
15 | Rozrusznik | Bocznik | MCase |
16 | Grzałka filtra paliwa (silnik wysokoprężny) | 30 | MCase |
17 | – | – | MCase |
18 | Moduł obliczeniowy | 5 | Micro |
19 | – | – | Micro |
20 | – | – | Micro |
21 | Moduł sterujący silnika, wałek rozrządu (silnik benzynowy) | 15 | Micro |
22 | – | – | Micro |
23 | Gniazdo USB, konsola między fotelami, tył | 7,5 | Micro |
24 | Gniazdo 12 V, konsola między fotelami, przód | 15 | Micro |
25 | – | – | Micro |
26 | Gniazdo elektryczne 12 V w przestrzeni bagażowej | 15 | Micro |
27 | – | – | Micro |
28 | Reflektor, lewy | 15 | Micro |
29 | Reflektor, prawy | 15 | Micro |
30 | – | – | Micro |
31 | Ogrzewanie przedniej szyby, lewa strona | Bocznik | MCase |
32 | Ogrzewanie przedniej szyby, lewa strona | 40 | MCase |
33 | Spryskiwacze reflektorów | 25 | MCase |
34 | Pompa płyny do spryskiwaczy, przód | 25 | MCase |
35 | Moduł sterujący skrzyni biegów;
Elektryczna dźwignia skrzyni biegów. |
15 | Micro |
36 | Sygnał dźwiękowy (klakson) | 20 | Micro |
37 | Syrena alarmu | 5 | Micro |
38 | Moduł sterujący, układ hamulcowy (zawory, hamulec postojowy) | 40 | MCase |
Moduł sterujący, wspomaganie hamowania | 30 | MCase | |
39 | Wycieraczki szyby przedniej | 30 | MCase |
40 | Pompa płynu do spryskiwaczy, tył | 25 | MCase |
41 | Ogrzewanie przedniej szyby, prawa strona | 40 | MCase |
42 | Nagrzewnica postojowa | 20 | MCase |
43 | – | – | MCase |
44 | – | – | MCase |
45 | Ogrzewanie przedniej szyby, prawa strona | Bocznik | MCase |
46 | Zasilane przy włączonym zapłonie:
Moduł sterujący silnika, podzespoły skrzyni biegów, elektryczne wspomaganie układu kierowniczego, centralny moduł elektroniczny, moduł sterujący układu hamulcowego |
5 | Micro |
47 | – | – | Micro |
48 | Reflektor, prawy | 15 | Micro |
49 | Blokada antyalkoholowa | 5 | Micro |
50 | Moduł sterujący skrzyni biegów | 10 | Micro |
51 | Moduł sterujący, podłączanie akumulatora | 5 | Micro |
52 | Moduł kolizyjny (SRS) | 5 | Micro |
53 | Reflektor, lewy | 15 | Micro |
54 | Czujnik pedału przyspieszenia | 5 | Micro |
2022
Bezpieczniki pod schowkiem podręcznym
Numer | Opis | Ampery [A] | Typ |
---|---|---|---|
1 | Moduł sterujący, akumulator 48 V | 10 | Micro |
2 | – | – | MCase |
3 | – | – | Micro |
4 | Czujnik ruchu | 5 | Micro |
5 | – | – | Micro |
6 | Wyświetlacz kierowcy | 5 | Micro |
7 | Klawiatura, konsola centralna | 5 | Micro |
8 | Czujnik nasłonecznienia | 5 | Micro |
9 | – | – | Micro |
10 | Moduł sterujący, system Infotainment | 15 | Micro |
11 | Moduł elektroniczny kierownicy | 5 | Micro |
12 | Moduł sterujący, pokrętło rozruchu i hamulec postojowy | 5 | Micro |
13 | Podgrzewana kierownica | 15 | Micro |
14 | – | – | Micro |
15 | – | – | Micro |
16 | – | – | Micro |
17 | – | – | Micro |
18 | Moduł sterujący, klimatyzacja | 10 | Micro |
19 | Blokada kierownicy | 7,5 | Micro |
20 | Gniazdo diagnostyczne OBD-II | 10 | Micro |
21 | Wyświetlacz centralny | 5 | Micro |
22 | Moduł wentylatora układu klimatyzacji, przedni | 40 | MCase |
23 | Koncentrator USB | 5 | Micro |
24 | Elementy sterowania oświetlenia;
Wyłącznik oświetlenia kabiny; Przyciemnianie, wewnętrzne lusterko wsteczne; Czujniki deszczu i światła; Fotele przednie regulowane elektrycznie; Panele sterowania, drzwi tylne; Moduł wentylatora, klimatyzacja; Klawiatura, konsola między fotelami, przestrzeń na nogi przy tylnych siedzeniach. |
7,5 | Micro |
25 | – | – | Micro |
26 | Konsola sufitowa | 20 | Micro |
27 | Wyświetlacz przezierny na szybie przedniej | 5 | Micro |
28 | Wyłącznik oświetlenia kabiny | 5 | Micro |
29 | Płytka do ładowania bezprzewodowego | 5 | Micro |
30 | Wyświetlacz konsoli sufitowej | 5 | Micro |
31 | – | – | Micro |
32 | – | – | Micro |
33 | – | – | Micro |
34 | Skrzynka bezpieczników, przestrzeń bagażowa | 10 | Micro |
35 | Moduł sterujący, łączność internetowa samochodu;
Moduł sterujący, Volvo On Call. |
5 | Micro |
36 | – | – | Micro |
37 | Urządzenie audio (wzmacniacz) | 40 | MCase |
38 | – | – | MCase |
39 | Moduł anteny (TCAM) | 5 | Micro |
40 | Moduł sterujący, funkcje komfortowe fotela, przód | 5 | Micro |
41 | Blokada antyalkoholowa | 5 | Micro |
42 | Wycieraczka tylnej szyby | 15 | Micro |
43 | Moduł sterujący, pompa paliwa | 15 | Micro |
44 | Przetwornica 48 V;
Moduł rozruchu silnika. |
5 | Micro |
45 | Moduł sterujący, funkcje wspomagające kierowcę | 5 | Micro |
46 | Podgrzewanie fotela kierowcy | 15 | Micro |
47 | Podgrzewanie przedniego fotela pasażera | 15 | Micro |
48 | Pompa płynu chłodzącego | 7,5 | Micro |
49 | – | – | Micro |
50 | – | 20– | Micro |
51 | Moduł, aktywna amortyzacja | 20 | Micro |
52 | Otwieranie pokrywy bagażnika/drzwi bagażnika ruchem stopy | 5 | Micro |
53 | – | – | Micro |
54 | – | – | MCase |
55 | – | – | Micro |
56 | – | 20– | Micro |
57 | – | – | Micro |
58 | – | – | Micro |
59 | Główny bezpiecznik systemu Infotainment | 15 | Micro |
Bezpieczniki w bagażniku
Numer | Opis | Ampery [A] | Typ |
---|---|---|---|
1 | Ogrzewanie szyby tylnej | 30 | MCase |
2 | – | – | MCase |
3 | Sprężarka, zawieszenie pneumatyczne | 40 | MCase |
4 | – | – | MCase |
5 | – | – | MCase |
6 | – | – | MCase |
7 | Moduł drzwi, prawy tylny | 20 | MCase |
8 | Moduł sterujący systemu redukcji tlenków azotu (NOx) (tylko silnik wysokoprężny) | 30 | MCase |
9 | Drzwi bagażnika sterowane elektrycznie | 25 | MCase |
10 | Przedni fotel pasażera z elektryczną regulacją;Moduł drzwi, prawy przedni. | 20 | MCase |
11 | Moduł sterujący haka holowniczego | 40 | MCase |
12 | Napinacz pasa bezpieczeństwa, prawa strona | 40 | MCase |
13 | Wewnętrzne cewki przekaźników | 5 | Micro |
14 | Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym | 15 | Micro |
15 | Moduł drzwi, lewy tylny | 20 | Micro |
16 | Blokada antyalkoholowa | 5 | Micro |
17 | – | – | Micro |
18 | Moduł sterujący haka holowniczego | 25 | MCase |
Moduł akcesoriów | 40 | ||
19 | Elektrycznie regulowany fotel kierowcy;Moduł drzwi, lewy przedni. | 20 | MCase |
20 | Napinacz pasa bezpieczeństwa, lewa strona | 40 | MCase |
21 | Kamera parkowania | 5 | Micro |
22 | – | – | Micro |
23 | – | – | Micro |
24 | Pozycja przygotowana dla pojazdu specjalnego | 5 | Micro |
25 | – | – | Micro |
26 | – | – | Micro |
27 | – | – | Micro |
28 | Ogrzewanie fotela, lewego tylnego | 15 | Micro |
29 | – | – | Micro |
30 | Blind Spot Information (BLIS) | 5 | Micro |
31 | – | – | Micro |
32 | Napinacz pasa bezpieczeństwa, prawa strona | 5 | Micro |
33 | Siłownik, układ wydechowy (silnik benzynowy) | 5 | Micro |
34 | – | – | Micro |
35 | Moduł sterujący All Wheel Drive (AWD) | 15 | Micro |
36 | Ogrzewanie fotela, prawego tylnego | 15 | Micro |
37 | – | – | MCase |
Bezpieczniki w komorze silnika
Numer | Opis | Ampery [A] | Typ |
---|---|---|---|
1 | – | – | Micro |
2 | – | – | Micro |
3 | Moduł ciśnienia doładowania, turbosprężarka;
Grupa sond lambda. |
15 | Micro |
4 | Świece zapłonowe/cewki zapłonowe (silnik benzynowy);Grupa czujników układu wydechowego, cząstki stałe/tlenki azotu (silnik wysokoprężny). | 15 | Micro |
5 | Elektrozawór pompy oleju silnikowego;
Grupa sond lambda; Elektrozawór sprężarki klimatyzacji. |
15 | Micro |
6 | Czujniki poziomu i temperatury oleju;
Moduł świec żarowych (silnik wysokoprężny); Grupa podzespołów silnika 1 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka. Skład zależy od wariantu silnika). |
7,5 | Micro |
7 | Moduł sterujący silnika (ECM);Moduł sterujący przepustnicy;
Grupa podzespołów silnika 2 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka. Skład zależy od wariantu silnika). |
20 | Micro |
8 | Moduł sterujący silnika (ECM) | 5 | Micro |
9 | Pompa układu pochłaniania oparów paliwa (EVAP) | 10 | Micro |
10 | Moduł świec żarowych (silnik wysokoprężny)Grupa podzespołów silnika 3 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka i chłodzenie/sterowanie temperaturą układu napędowego. Skład zależy od wariantu silnika). | 10 | Micro |
11 | Moduł sterujący, żaluzja spojlera;
Moduł sterujący, żaluzja chłodnicy; Cewki przekaźników funkcji Power Pulse (PowerPulse) (silnik wysokoprężny); Zawór przełączający, płyn chłodzący. |
5 | Micro |
12 | Pompa płynu chłodzącego | 15 | Micro |
13 | Moduł sterujący silnika (ECM) | 20 | Micro |
14 | Rozrusznik | 40 | MCase |
15 | Rozrusznik | Bocznik | MCase |
16 | Grzałka filtra paliwa (silnik wysokoprężny) | 30 | MCase |
17 | Siłownik sprzęgła 1 | 25 | MCase |
18 | Moduł obliczeniowy | 5 | Micro |
20 | Bezpiecznik zapasowy | 7,5 | Micro |
20 | Bezpiecznik zapasowy | 10 | Micro |
21 | Bezpiecznik zapasowy | 15 | Micro |
22 | Moduł sterujący skrzyni biegów | 20 | Micro |
23 | Gniazdo USB, konsola między fotelami, tył | 7,5 | Micro |
24 | Gniazdo 12 V, konsola między fotelami, przód | 15 | Micro |
25 | – | – | Micro |
26 | Gniazdo elektryczne 12 V w przestrzeni bagażowej | 15 | Micro |
27 | – | – | Micro |
28 | Reflektor, lewy | 15 | Micro |
29 | Reflektor, prawy | 15 | Micro |
30 | Moduł sterujący skrzyni biegów | 20 | Micro |
31 | Ogrzewanie przedniej szyby, lewa strona | Bocznik | MCase |
32 | Ogrzewanie przedniej szyby, lewa strona | 40 | MCase |
33 | Spryskiwacze reflektorów | 25 | MCase |
34 | Pompa płyny do spryskiwaczy, przód | 25 | MCase |
35 | Moduł sterujący skrzyni biegów
Elektryczna dźwignia skrzyni biegów |
15 | Micro |
36 | Sygnał dźwiękowy (klakson) | 20 | Micro |
37 | Syrena alarmu | 5 | Micro |
38 | Moduł sterujący, układ hamulcowy (zawory, hamulec postojowy) | 40 | MCase |
Moduł sterujący, wspomaganie hamowania | 30 | MCase | |
39 | Wycieraczki szyby przedniej | 30 | MCase |
40 | Pompa płynu do spryskiwaczy, tył | 25 | MCase |
41 | Ogrzewanie przedniej szyby, prawa strona | 40 | MCase |
42 | Nagrzewnica postojowa | 20 | MCase |
43 | – | – | MCase |
44 | Siłownik sprzęgła 2 | – | MCase |
45 | Ogrzewanie przedniej szyby, prawa strona | Bocznik | MCase |
46 | Zasilane przy włączonym zapłonie:
Moduł sterujący silnika, podzespoły skrzyni biegów, elektryczne wspomaganie układu kierowniczego, centralny moduł elektroniczny, moduł sterujący układu hamulcowego |
5 | Micro |
47 | Radar, przedni | 5 | Micro |
48 | Reflektor, prawy | 15 | Micro |
49 | Blokada antyalkoholowa | 5 | Micro |
50 | Moduł sterujący skrzyni biegów | 10 | Micro |
51 | Moduł sterujący, podłączanie akumulatora | 5 | Micro |
52 | Moduł kolizyjny (SRS) | 5 | Micro |
53 | Reflektor, lewy | 15 | Micro |
54 | Czujnik pedału przyspieszenia | 5 | Micro |
