W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo XC60 z lat: 2019.
Volvo XC60 (2019) to kontynuacja trzeciej generacji tego luksusowego SUV-a, który przyniósł wiele nowych innowacji i ulepszeń w porównaniu do poprzednich wersji. Oto kilka kluczowych informacji na temat Volvo XC60 z roku 2019:
- Design: XC60 (2019) kontynuował charakterystyczny skandynawski design marki Volvo, jednak z pewnymi ulepszeniami i nowymi elementami. Model ten zachował wyrazisty grill i charakterystyczne reflektory, ale zyskał również nowe linie nadwozia, które podkreślały elegancję i nowoczesność.
- Wnętrze: Wnętrze XC60 (2019) było kontynuacją wysokiej jakości wykonania i luksusowych materiałów. Przestronność i wygodne siedzenia pozostały ważnymi cechami tego modelu. Dodatkowo, pojawiły się nowe rozwiązania z zakresu projektowania wnętrza, które zwiększały komfort podróżowania.
- Technologia: XC60 (2019) oferował nowoczesne systemy technologiczne, w tym zaawansowany system multimedialny Sensus Connect, który obsługuje wiele funkcji za pomocą dotyku i głosu. Dostępne były również systemy wspomagające kierowcę, takie jak asystent pasa ruchu, asystent parkowania i wiele innych.
- Silniki: Samochód ten był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi, dieslami oraz wariantami hybrydowymi, co zapewniało klientom szeroki wybór w zależności od potrzeb i preferencji.
- Bezpieczeństwo: Volvo słynie z innowacyjnych rozwiązań w dziedzinie bezpieczeństwa, i XC60 (2019) nie było wyjątkiem. Model ten wyposażony był w zaawansowane systemy aktywnego i pasywnego bezpieczeństwa, co przyczyniało się do utrzymania wysokiej oceny w testach zderzeniowych.
- Ekologia: Kontynuując zobowiązanie do bardziej ekologicznej jazdy, Volvo oferowało również wersje hybrydowe XC60 (2019), które pozostawały w zgodzie z coraz bardziej restrykcyjnymi normami emisji.
- Popularność: XC60 (2019) kontynuował swoją popularność w segmencie luksusowych SUV-ów, przyciągając klientów, którzy poszukiwali kombinacji elegancji, zaawansowanej technologii i bezpieczeństwa.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

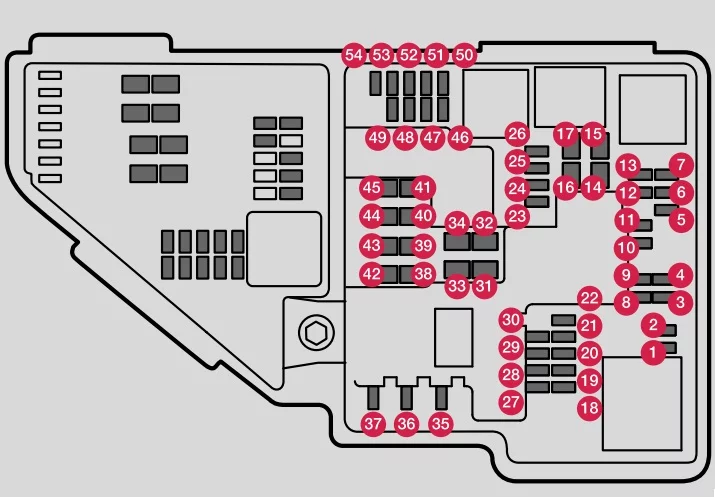

Komora silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | – | Nieużywany |
| 4 | 15 | Cewki zapłonowe (benzyna);
Świece zapłonowe (benzyna). |
| 5 | 15 | Elektromagnes pompy oleju;
Sprzęgło magnetyczne klimatyzacji; Podgrzewany czujnik tlenu, centralny (benzyna); Podgrzewana sonda lambda tylna (diesel). |
| 6 | 7,5 | Regulatory podciśnienia;
Zawór impulsu mocy (diesel). |
| 7 | 20 | Moduł sterujący silnika;
Uruchamianie silnika; Jednostka przepustnicy; Zawór EGR (diesel); Czujnik położenia turbosprężarki (diesel); Zawór turbosprężarki (benzyna). |
| 8 | 5 | Moduł sterujący silnika |
| 9 | – | Nieużywany |
| 10 | 10 | Solenoidy (benzyna);
Termostat układu chłodzenia silnika (benzyna); Pompa chłodząca EGR (diesel); Moduł kontroli żarzenia (diesel). |
| 11 | 5 | Moduł sterowania żaluzją spoilera;
Moduł sterowania żaluzjami chłodnicy; Uzwojenia przekaźnika impulsu mocy (diesel). |
| 12 | – | Nieużywany |
| 13 | 20 | Moduł sterujący silnika |
| 14 | 40 | Rozrusznik |
| 15 | Bocznica | Rozrusznik |
| 16 | 30 | Grzałka filtra paliwa (diesel) |
| 17 | – | Nieużywany |
| 18 | – | Nieużywany |
| 19 | – | Nieużywany |
| 20 | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | – | Nieużywany |
| 23 | – | Nieużywany |
| 24 | 15 | Gniazdo 12 V w konsoli tunelowej z przodu |
| 25 | 15 | Gniazdo 12 V w konsoli tunelowej między tylnymi siedzeniami |
| 26 | 15 | Gniazdo 12 V w bagażniku/ładowni |
| 27 | – | Nieużywany |
| 28 | 15 | Reflektor lewy, niektóre modele z diodą LED |
| 29 | 15 | Reflektor prawy, niektóre modele z diodą LED |
| 30 | – | Nieużywany |
| 31 | Bocznica | Podgrzewana przednia szyba, lewa strona |
| 32 | 40 | Podgrzewana przednia szyba, lewa strona |
| 33 | 25 | Spryskiwacze reflektorów |
| 34 | 25 | Spryskiwacz przedniej szyby |
| 35 | 15 | Moduł kontroli skrzyni biegów |
| 36 | 20 | klakson |
| 37 | 5 | Syrena alarmowa |
| 38 | 40 | Moduł sterujący układu hamulcowego (zawory, hamulec postojowy) |
| 39 | 30 | Wycieraczki |
| 40 | 25 | Spryskiwacz tylnej szyby |
| 41 | 40 | Podgrzewana przednia szyba, prawa strona |
| 42 | 20 | Ogrzewanie postojowe |
| 43 | – | Nieużywany |
| 44 | – | Nieużywany |
| 45 | Bocznica | Podgrzewana przednia szyba, prawa strona |
| 46 | 5 | Zasilanie, gdy zapłon jest włączony:
moduł sterujący silnika, elementy skrzyni biegów, elektryczne wspomaganie kierownicy, centralny moduł elektryczny, moduł sterujący układu hamulcowego |
| 47 | – | Nieużywany |
| 48 | 7,5 | Reflektor z prawej strony |
| 48 | 15 | Reflektor prawy, niektóre modele z diodą LED |
| 49 | – | Nieużywany |
| 50 | – | Nieużywany |
| 51 | 5 | Moduł kontroli podłączenia akumulatora |
| 52 | 5 | Poduszki powietrzne |
| 53 | 7,5 | Reflektor lewy |
| 53 | 15 | Reflektor lewy, niektóre modele z diodą LED |
| 54 | 5 | Czujnik pedału przyspieszenia |

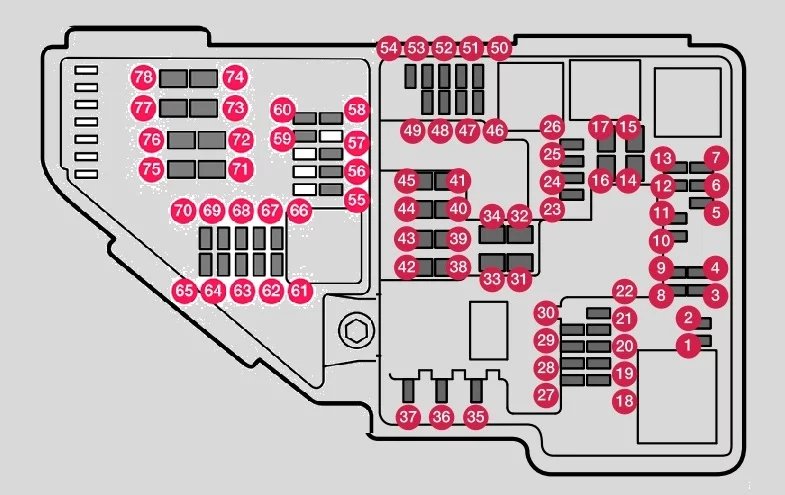

Komora silnika (Twin-Engine)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | Nieużywany |
| 2 | – | Nieużywany |
| 3 | – | Nieużywany |
| 4 | 5 | Moduł sterujący siłownika załączania/zmiany biegów;
Automatyczna skrzynia biegów. |
| 5 | 5 | Wysokonapięciowy moduł sterujący nagrzewnicy płynu chłodzącego |
| 6 | 5 | Moduł sterujący do klimatyzacji;
Zawór odcinający wymiennik ciepła; Zawór odcinający chłodziwa przez system grzewczy. |
| 7 | 5 | Hybrydowy moduł sterujący akumulatora;
Przetwornica wysokiego napięcia dla połączonego generatora wysokiego napięcia/rozrusznika z przetwornicą napięcia 500V-12 V. |
| 8 | – | Nieużywany |
| 9 | 10 | Przetwornica do sterowania zasilaniem silnika elektrycznego tylnej osi |
| 10 | 10 | Hybrydowy moduł sterujący akumulatora;
Przetwornica wysokiego napięcia dla połączonego generatora wysokiego napięcia/rozrusznika z przetwornicą napięcia 500 V-12 V |
| 11 | 5 | Moduł ładowania |
| 12 | 10 | Zawór odcinający do płynu chłodzącego do akumulatora hybrydowego;
Pompa płynu chłodzącego 1 do akumulatora hybrydowego. |
| 13 | 10 | Pompa płynu chłodzącego do elektrycznego układu napędowego |
| 14 | 25 | Hybrydowy wentylator chłodzący komponent |
| 15 | – | Nieużywany |
| 16 | – | Nieużywany |
| 17 | – | Nieużywany |
| 18 | – | Nieużywany |
| 19 | – | Nieużywany |
| 20 | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | – | Nieużywany |
| 23 | – | Nieużywany |
| 24 | 15 | Gniazdo 12 V w konsoli tunelowej z przodu |
| 25 | 15 | Gniazdo 12 V w konsoli tunelowej między siedzeniami w drugim rzędzie |
| 26 | 15 | Gniazdo 12 V w bagażniku/ładowni;
Porty USB do uchwytów iPad. |
| 27 | – | Nieużywany |
| 28 | 15 | Reflektor lewy, niektóre modele z diodą LED |
| 29 | 15 | Reflektor prawy w niektórych modelach z diodą LED |
| 30 | – | Nieużywany |
| 31 | Bocznica | Podgrzewana przednia szyba, lewa strona |
| 32 | 40 | Podgrzewana przednia szyba, lewa strona |
| 33 | 25 | Spryskiwacze reflektorów |
| 34 | 25 | Spryskiwacz przedniej szyby |
| 35 | – | Nieużywany |
| 36 | 20 | Klakson |
| 37 | 5 | Syrena alarmowa |
| 38 | 40 | Moduł sterujący układu hamulcowego (zawory, hamulec postojowy) |
| 39 | 30 | Wycieraczki |
| 40 | 25 | Spryskiwacz tylnej szyby |
| 41 | 40 | Podgrzewana przednia szyba, prawa strona |
| 42 | 20 | Ogrzewanie postojowe |
| 43 | 40 | Moduł sterujący układu hamulcowego (pompa ABS) |
| 44 | – | Nieużywany |
| 45 | Bocznica | Podgrzewana przednia szyba, prawa strona |
| 46 | 5 | Zasilany, gdy zapłon jest włączony:
Moduł sterujący silnika; elementy skrzyni biegów, elektryczne wspomaganie kierownicy, centralny moduł elektryczny, |
| 47 | 5 | Dźwięk zewnętrzny pojazdu (niektóre rynki) |
| 48 | 7,5 | Reflektor z prawej strony |
| 48 | 15 | Reflektor prawy, niektóre modele z diodą LED |
| 49 | – | Nieużywany |
| 50 | – | Nieużywany |
| 51 | – | Nieużywany |
| 52 | 5 | Poduszki powietrzne |
| 53 | 7,5 | Reflektor lewy |
| 53 | 15 | Reflektor lewy, niektóre modele z diodą LED |
| 54 | 5 | Czujnik pedału przyspieszenia |
| 55 | 15 | Moduł kontroli skrzyni biegów;
Moduł sterujący wybieraka biegów. |
| 56 | 5 | Moduł sterujący silnika |
| 57 | – | Nieużywany |
| 58 | – | Nieużywany |
| 59 | – | Nieużywany |
| 60 | – | Nieużywany |
| 61 | 20 | Moduł sterujący silnika;
Uruchamianie; Jednostka przepustnicy; Zawór turbosprężarki. |
| 62 | 10 | Solenoidy;
Termostat układu chłodzenia silnika. |
| 63 | 7,5 | Regulatory podciśnienia;
Zawór. |
| 64 | 5 | Moduł sterowania żaluzją spoilera;
Moduł sterowania żaluzjami grzejnika. |
| 65 | – | Nieużywany |
| 66 | 15 | Podgrzewana sonda lambda z przodu;
Podgrzewana sonda lambda tylna |
| 67 | 15 | Elektromagnes pompy oleju;
Sprzęgło magnetyczne klimatyzacji; Podgrzewany czujnik tlenu (środek). |
| 68 | – | Nieużywany |
| 69 | 20 | Moduł sterujący silnika |
| 70 | 15 | Cewki zapłonowe;
Świece zapłonowe |
| 71 | – | Nieużywany |
| 72 | – | Nieużywany |
| 73 | 30 | Moduł sterujący pompy oleju przekładniowego |
| 74 | 40 | Moduł sterujący pompy próżniowej |
| 75 | 25 | Siłownik skrzyni biegów |
| 76 | – | Nieużywany |
| 77 | – | Nieużywany |
| 78 | – | Nieużywany |

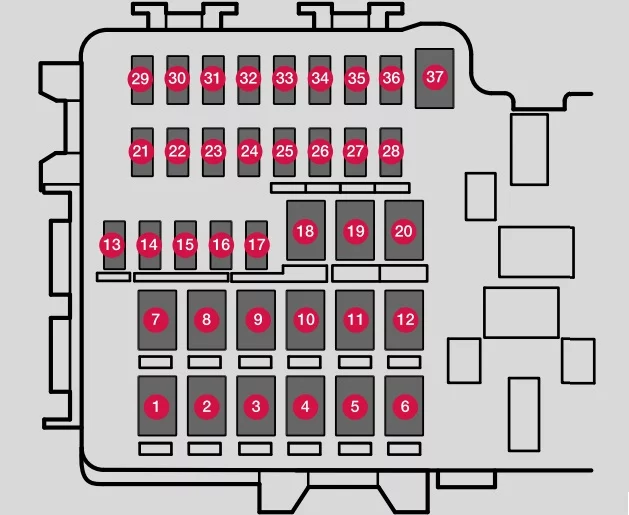

Pod schowkiem na rękawiczki
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | Nieużywany |
| 2 | 30 | Gniazdko elektryczne w konsoli tunelowej między tylnymi siedzeniami |
| 3 | – | Nieużywany |
| 4 | 5 | Czujnik ruchu |
| 5 | 5 | Odtwarzacz multimedialny |
| 6 | 5 | Panel przyrządów |
| 7 | 5 | Przyciski konsoli środkowej |
| 8 | 5 | Czujnik słońca |
| 9 | 20 | Moduł sterowania Sensus |
| 10 | – | Nieużywany |
| 11 | 5 | Moduł kierownicy |
| 12 | 5 | Moduł do sterowania pokrętłem startowym i hamulcem postojowym |
| 13 | 15 | Podgrzewany moduł kierownicy |
| 14 | – | Nieużywany |
| 15 | – | Nieużywany |
| 16 | – | Nieużywany |
| 17 | – | Nieużywany |
| 18 | 10 | Moduł sterowania systemem klimatyzacji |
| 19 | – | Nieużywany |
| 20 | 10 | Złącze łącza danych OBD-II |
| 21 | 5 | Wyświetlacz centralny |
| 22 | 40 | Moduł dmuchawy systemu klimatyzacji (przód) |
| 23 | 5 | USB |
| 24 | 7,5 | Oświetlenie instrumentów;
Oświetlenie wewnętrzne; Funkcja automatycznego przyciemniania lusterka wstecznego; Czujniki deszczu i światła; Klawiatura w konsoli tylnego tunelu, tylne siedzenie; Elektrycznie regulowane fotele przednie; Panele sterowania tylnymi drzwiami; Moduł dmuchawy systemu klimatyzacji lewy/prawy. |
| 25 | 5 | Moduł sterujący dla funkcji wsparcia kierowcy |
| 26 | 20 | Dach panoramiczny z zasłoną przeciwsłoneczną |
| 27 | 5 | Wyświetlacz przezierny |
| 28 | 5 | Oświetlenie kabiny pasażerskiej |
| 29 | – | Nieużywany |
| 30 | 5 | Wyświetlacz w konsoli sufitowej (przypomnienie o zapięciu pasów bezpieczeństwa/wskaźnik bocznej poduszki powietrznej pasażera z przodu) |
| 31 | – | Nieużywany |
| 32 | 5 | Czujnik wilgotności |
| 33 | 20 | Moduł drzwi w prawych tylnych drzwiach |
| 34 | 10 | Bezpieczniki w bagażniku/ładowni |
| 35 | 5 | Moduł sterujący do pojazdu podłączonego do Internetu;
Moduł sterujący do Volvo On Call. |
| 36 | 20 | Moduł drzwi w lewych tylnych drzwiach |
| 37 | 40 | Moduł sterowania dźwiękiem (wzmacniacz) (tylko niektóre modele) |
| 38 | – | Nieużywany |
| 39 | 5 | Wielopasmowy moduł antenowy |
| 40 | 5 | Funkcja masażu przedniego siedzenia |
| 41 | – | Nieużywany |
| 42 | 15 | Wycieraczka tylnej szyby |
| 43 | 15 | Moduł sterujący pompy paliwa |
| 44 | 5 | Dwusilnikowy:
Uzwojenia przekaźników do skrzynki rozdzielczej w komorze silnika; Uzwojenia przekaźnika pompy oleju przekładniowego. |
| 45 | – | Nieużywany |
| 46 | 15 | Ogrzewanie fotela kierowcy |
| 47 | 15 | Ogrzewanie fotela pasażera z przodu |
| 48 | 10 | Pompa płynu chłodzącego |
| 49 | – | Nieużywany |
| 50 | 20 | Moduł drzwi w lewych drzwiach przednich |
| 51 | 20 | Aktywny moduł sterujący podwozia |
| 52 | – | Nieużywany |
| 53 | 10 | Moduł sterowania Sensus |
| 54 | – | Nieużywany |
| 55 | – | Nieużywany |
| 56 | 20 | Moduł drzwi w drzwiach przednich po prawej stronie |
| 57 | – | Nieużywany |
| 58 | 5 | Telewizja (tylko na niektórych rynkach) |
| 59 | 15 | Bezpiecznik główny do bezpieczników 9, 53 i 58 |

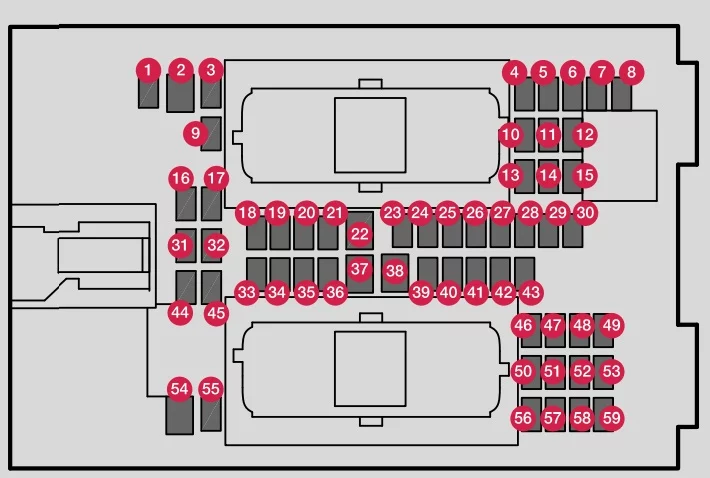

Powierzchnia ładunkowa (bagażnik)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30 | Podgrzewana tylna szyba |
| 2 | 40 | Dwusilnikowy:
Centralny moduł elektryczny |
| 3 | 40 | Pneumatyczny kompresor zawieszenia |
| 4 | 15 | Silnik blokady oparcia tylnego siedzenia, prawa strona |
| 5 | – | Nieużywany |
| 6 | Silnik blokady oparcia tylnego siedzenia, lewa strona | |
| 7 | 20 | Dwusilnikowy:
Moduł drzwi z prawej strony, z tyłu |
| 8 | 30 | Moduł sterujący do redukcji tlenków azotu (diesel) |
| 9 | 25 | Elektryczna klapa tylna |
| 10 | 20 | Elektrycznie sterowany fotel pasażera z przodu |
| 11 | 40 | Moduł sterowania haka holowniczego |
| 12 | 40 | Moduł napinacza pasa bezpieczeństwa (prawa strona) |
| 13 | 5 | Uzwojenia wewnętrzne przekaźnika |
| 14 | 15 / 20 | Moduł sterujący do redukcji tlenków azotu (diesel);
Dwusilnikowy: Moduł drzwi z lewej strony, z tyłu. |
| 15 | 5 | Moduł wykrywania ruchu stopy do otwierania tylnej klapy elektrycznej |
| 16 | – | Koncentrator USB/port akcesoriów |
| 17 | – | Nieużywany |
| 18 | 25 | Moduł sterowania haka holowniczego |
| 18 | 40 | Moduł akcesoriów |
| 19 | 20 | Elektrycznie regulowany fotel kierowcy |
| 20 | 40 | Moduł napinacza pasa bezpieczeństwa (lewa strona) |
| 21 | 5 | Kamera wspomagająca parkowanie |
| 22 | – | Nieużywany |
| 23 | – | Nieużywany |
| 24 | – | Nieużywany |
| 25 | 10 | Dwusilnikowy:
Podawanie przy włączonym zapłonie. |
| 26 | 5 | Moduł sterujący poduszek powietrznych i napinaczy pasów bezpieczeństwa |
| 27 | – | Nieużywany |
| 28 | 15 | Podgrzewane tylne siedzenie (lewa strona) |
| 29 | – | Nieużywany |
| 30 | 5 | Informacja o martwym polu (BUS);
Zewnętrzny moduł sterujący sygnałem cofania. |
| 31 | – | Nieużywany |
| 32 | 5 | Moduły do napinaczy pasów bezpieczeństwa |
| 33 | 5 | Siłownik systemu emisji (benzyna, niektóre warianty silnika) |
| 34 | – | Nieużywany |
| 35 | 15 | Moduł sterowania napędem na wszystkie koła (AWD) |
| 36 | 15 | Podgrzewane tylne siedzenie (prawa strona) |
| 37 | – | Nieużywany |
