W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V70 i XC70 z lat: 2010.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Bezpieczniki – komora silnika
A – Komora silnika, górna
B – Komora silnika, przód
C – Komora silnika, dolna
| Numer | Opis | Ampery [A] |
| 1 | Wyłącznik obwodu | 50 |
| 2 | Wyłącznik obwodu | 50 |
| 3 | Wyłącznik obwodu | 60 |
| 4 | Wyłącznik obwodu | 60 |
| 5 | Wyłącznik obwodu | 50 |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
| 9 | Wycieraczki | 30 |
| 10 | — | — |
| 11 | Dmuchawa układu klimatyzacji | 40 |
| 12 | — | |
| 13 | Pompa ABS | 40 |
| 14 | Zawory ABS | 20 |
| 15 | — | — |
| 16 | Poziomowanie reflektorów Active Bending Lights (opcja) | 10 |
| 17 | Centralny moduł elektryczny | 20 |
| 18 | Radar. Moduł sterujący ACC (opcja) | 5 |
| 19 | Siła kierowania zależna od prędkości (opcja) | 5 |
| 20 | Moduł sterujący silnika (ECM), skrzynia biegów, SRS | 10 |
| 21 | Podgrzewane dysze spryskiwaczy | 10 |
| 22 | Pompa próżniowa I5T | 20 |
| 23 | Panel oświetleniowy | 5 |
| 24 | Spryskiwacze reflektorów | 15 |
| 25 | Gniazdo 12 V, przednie i tylne siedzenie Rear Seat Entertainment (RSE) | 15 |
| 26 | Szyberdach*, konsola sufitowa/ECC* | 10 |
| 27 | Skrzynka komory silnika | 5 |
| 28 | Światła dodatkowe* | 20 |
| 29 | Klakson | 15 |
| 30 | Moduł sterujący silnika (ECM) | 10 |
| 31 | Moduł sterujący automatycznej skrzyni biegów | 15 |
| 32 | Sprężarka klimatyzacji | 15 |
| 33 | Cewki | 5 |
| 34 | Przekaźnik rozrusznika | 30 |
| 35 | Cewki zapłonowe | 20 |
| 36 | Moduł sterujący silnika (ECM), przepustnica | 10 |
| 37 | Układ wtryskowy | 15 |
| 38 | Zawory silnika | 10 |
| 39 | EVAP/podgrzewany czujnik tlenu/wtrysk | 15 |
| 40 | Ogrzewanie wentylacji skrzyni korbowej | 10 |
| 41 | Wykrywanie wycieku paliwa | 5 |
| 42 | — | — |
| 43 | — | — |
| 44 | Wentylator chłodzący | 80 |

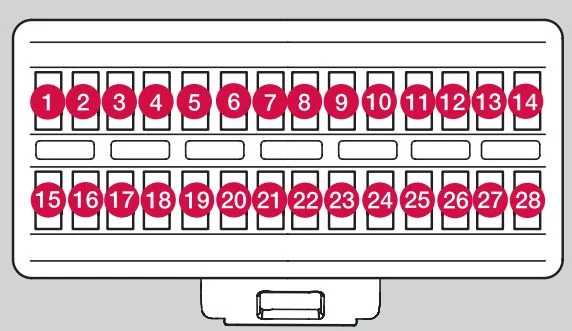

Bezpieczniki w schowku
| Numer | Opis | Ampery [A] |
| 1 | Czujnik deszczu* | 5 |
| 2 | System SRS | 10 |
| 3 | Hamulce ABS. Elektryczny hamulec postojowy | 5 |
| 4 | Pedał przyspieszenia, podgrzewane siedzenia* | 7,5 |
| 5 | — | — |
| 6 | Wyświetlacz ICM, CD i radio | 15 |
| 7 | Moduł kierownicy | 7,5 |
| 8 | — | — |
| 9 | Światła drogowe | 15 |
| 10 | Szyberdach* | 20 |
| 11 | Światła cofania | 7,5 |
| 12 | — | — |
| 13 | Przednie światło przeciwmgielne* | 15 |
| 14 | Spryskiwacze szyb | 15 |
| 15 | Adaptacyjny tempomat ACC* | 10 |
| 16 | — | — |
| 17 | Oświetlenie sufitowe, panel sterowania drzwi kierowcy/elektrycznie sterowany fotel pasażera* | 7,5 |
| 18 | Wyświetlacz informacyjny | 5 |
| 19 | Elektrycznie sterowany fotel kierowcy* | 5 |
| 20 | Wycieraczka tylnej klapy | 15 |
| 21 | Odbiornik pilota, czujniki alarmu | 5 |
| 22 | Pompa paliwowa | 20 |
| 23 | Elektryczna blokada kolumny kierownicy | 20 |
| 24 | — | — |
| 25 | Zamek zbiornika/tylnej klapy | 10 |
| 26 | Syrena alarmowa. EKK | 5 |
| 27 | Przycisk START/STOP SILNIKA | 5 |
| 28 | Włącznik świateł hamowania | 5 |

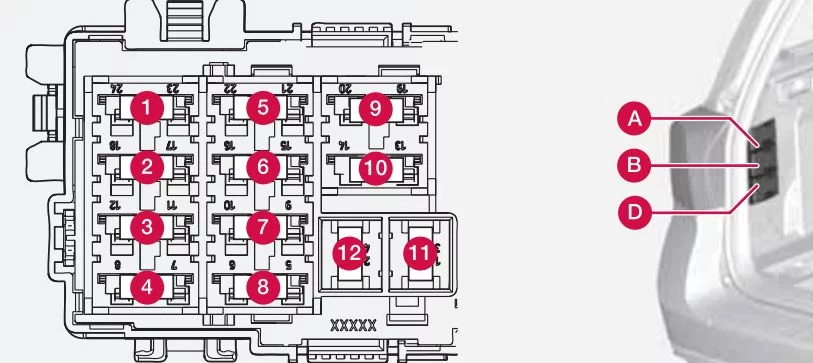

Bezpieczniki w bagażniku
Moduł A
| Numer | Opis – moduł A (czarny) | Ampery [A] |
| 1 | Przełączniki w drzwiach kierowcy | 25 |
| 2 | Przełączniki w drzwiach pasażera | 25 |
| 3 | Przełączniki w tylnych drzwiach po stronie kierowcy | 25 |
| 4 | Przełączniki w tylnych drzwiach po stronie pasażera | 25 |
| 5 | — | — |
| 6 | Gniazdo 12 V w przestrzeni bagażowej, chłodnica* | 15 |
| 7 | Odmrażacz tylnej szyby | 30 |
| 8 | — | — |
| 9 | Gniazdo przyczepy 2* | 15 |
| 10 | Elektrycznie sterowany fotel kierowcy* | 25 |
| 11 | Gniazdo przyczepy 1* | 40 |
| 12 | Elektrycznie sterowana tylna klapa* | 30 |
Moduł B (biały)
| Numer | Opis – moduł B (biały) | Ampery [A] |
| 1 | — | — |
| 2 | Moduł sterujący Active Chassis System* | 15 |
| 3 | Podgrzewany fotel kierowcy* | 15 |
| 4 | Podgrzewany fotel pasażera* | 15 |
| 5 | Ogrzewanie siedzenia tylnego, strona pasażera * | 15 |
| 6 | Moduł sterujący AWD | 10 |
| 7 | Ogrzewanie siedzenia tylnego, strona kierowcy* | 15 |
| 8 | — | — |
| 9 | Elektryczny fotel pasażera* | 25 |
| 10 | Bezkluczykowy napęd* | 20 |
| 11 | Elektryczny hamulec postojowy – strona kierowcy* | 30 |
| 12 | Elektryczny hamulec postojowy – strona pasażera | 30 |
Moduł C (niebieski)
| Numer | Opis – moduł C (niebieski) | Ampery [A] |
| 1 | Wyświetlacz systemu nawigacji | 10 |
| 2 | — | — |
| 3 | Głośnik niskotonowy* | 25 |
| 4 | Radio satelitarne SIRIUS* | 5 |
| 5 | Wzmacniacz dźwięku* | 25 |
| 6 | System nagłośnieniowy | 15 |
| 7 | — | — |
| 8 – 12 | rezerwa | — |
