Volvo S80 (1999) – schematy bezpieczników i przekaźników

Volvo S80 (1999) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S80 z lat: 1999.

Volvo S80 to luksusowy samochód osobowy wprowadzony na rynek w 1998 roku jako następca modelu Volvo S90. Model S80 w wersji pierwszej generacji, który debiutował w 1998 roku jako rocznik 1999, charakteryzował się zaawansowanymi technologiami i komfortowym wyposażeniem, które umocniły pozycję Volvo w segmencie premium.

Oto kilka kluczowych cech i informacji na temat Volvo S80 (1999):

  1. Design i Komfort: S80 został zaprojektowany z naciskiem na luksus i wygodę. Charakteryzował się eleganckim, prostym stylem, który był typowy dla samochodów Volvo tamtego okresu. Kabina pasażerska była przestronna i wyposażona w liczne udogodnienia, które podnosiły komfort jazdy.
  2. Bezpieczeństwo: Volvo jest znane z innowacyjnych rozwiązań w dziedzinie bezpieczeństwa, a S80 kontynuował tę tradycję. Samochód był wyposażony w zaawansowane systemy bezpieczeństwa, takie jak systemy ABS, systemy kontroli trakcji, a także systemy ochrony przed zderzeniem i systemy poduszek powietrznych.
  3. Silniki: Wersja z roku 1999 oferowała różne opcje silnikowe, w tym benzynowe i turbodiesle, które różniły się mocą i osiągami.
  4. Innowacje Technologiczne: Volvo S80 wprowadziło wiele zaawansowanych technologii na rynek, takich jak systemy sterowania tempem, systemy nawigacyjne, oraz zaawansowane systemy audio.
  5. Komfort Jazdy: Zawieszenie i układ kierowniczy były dostosowane do zapewnienia komfortu podczas jazdy. Volvo zawsze stawiało duży nacisk na jakość jazdy i eliminację hałasu oraz wibracji.
  6. Pierwsze Volvo z AWD: S80 wprowadził nowatorski system napędu na cztery koła Haldex, co oznaczało, że był to pierwszy model Volvo dostępny z napędem na wszystkie koła.
  7. Premiera Silnika V8: W późniejszych latach pierwszej generacji Volvo S80, w 2006 roku, wprowadzono wersję wyposażoną w silnik V8, co zapewniło jeszcze wyższy poziom osiągów i luksusu.
Zobacz także:  Volvo S80 (2003) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

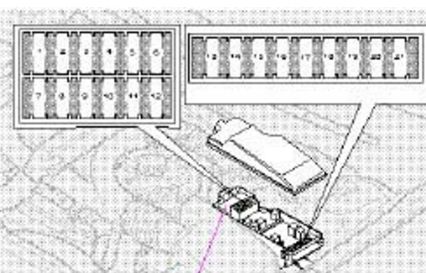

Przekaźniki/bezpieczniki w komorze silnika

Volvo S80 (1999) - schematy bezpieczników i przekaźników

Główne bezpieczniki

Numer Opis Ampery [A]
1 Pompa powietrza (niektóre modele) 60
2 Komora silnika/przedział pasażerski 60
3 Komora silnika/przedział pasażerski 60
4 Komora silnika/przedział pasażerski 60
5
6
7 Elektryczny wentylator chłodzący 60
8 60

Zwykłe bezpieczniki

Numer Opis Ampery [A]
1 Światła drogowe 20
2 Światła mijania 15
3 Złącze światła hamowania 5
4 Wycieraczki 25
5 Spryskiwacze szyby przedniej, spryskiwacze reflektorów (niektóre modele) 15
6
7
8 Klakson 15
9
10
11 ABS 30
12 ABS 30
13 Rozrusznik 25
14 Systemy sterowania silnikiem 5
15
16 Sprężarka klimatyzacji, czujnik przepustnicy, automatyczna skrzynia biegów 20
17 Pompa powietrza, elektryczny wentylator chłodzący, sprężarka klimatyzacji, cewka zapłonowa 20
18 Czujnik masowego przepływu powietrza, moduł sterujący silnika, wtryskiwacze paliwa 15
19 Kontrola emisji 20
20 Nagrzewnica wentylacyjna skrzyni korbowej, zawór sterujący turbo 15
21 Moduł sterowania przepustnicą 10
Zobacz także:  Volvo FE - schematy bezpieczników i przekaźników


Bezpieczniki w przedziale pasażerskim

Volvo S80 (1999) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Lewe światło mijania 10
2 Prawe światło mijania 10
3 Przednie światła przeciwmgielne 15
4 Fotel kierowcy z napędem elektrycznym 30
5 Fotel pasażera z napędem elektrycznym 30
6
7 SRS, centralny moduł elektryczny, przekaźnik X, zamki pasów bezpieczeństwa 5
8 Podgrzewane fotele przednie (opcja) 25
9 ABS 5
10 Lewe światło drogowe 15
11 Prawe światło drogowe 15
12 Wycieraczki reflektorów 15
13 Gniazda pomocnicze (przód/tył) 20
14 Fotel pasażera z napędem elektrycznym 5
15 System nagłośnienia 5
16 System nagłośnienia 20
17 Wzmacniacz radiowy 30
18 Telefon (opcja) VNS (opcja) 10
19
20
21 Kierunkowskazy 20
22 Moduły dźwigni kierownicy 5
23 Moduł przełącznika reflektorów, moduł połączeń elektrycznych, system klimatyzacji, pokładowe złącze diagnostyczne 5
24 Przekaźnik dla rozszerzonego kanału X: klimatyzacja, elektrycznie sterowany fotel kierowcy, okienko tekstowe, shiftlock geartronic 10
25 Stacyjka 10
26 Moduł sterujący – dmuchawa klimatyzacji 30
27 Centralny zamek, elektryczne szyby, lusterka boczne,
światła ostrzegawcze
15
28 Elektrycznie sterowany szyberdach, oświetlenie grzecznościowe, oświetlenie lusterka kosmetycznego 10
29
30 Lewe przednie/tylne światła postojowe 10
31 Prawe przednie/tylne światła postojowe, oświetlenie tablicy rejestracyjnej 10
32 Centralny moduł elektryczny, oświetlenie wnętrza kabiny, progresywne wspomaganie kierownicy 10
33 Pompa paliwowa 15
34 Elektryczny szyberdach 15
35 Centralny zamek, elektryczne szyby 25
36 Centralny zamek, elektryczne szyby 25
37 Elektrycznie sterowane szyby – tylne drzwi, zabezpieczenia przed dziećmi 30
38
Zobacz także:  Volvo XC90 (2005) - schematy bezpieczników i przekaźników

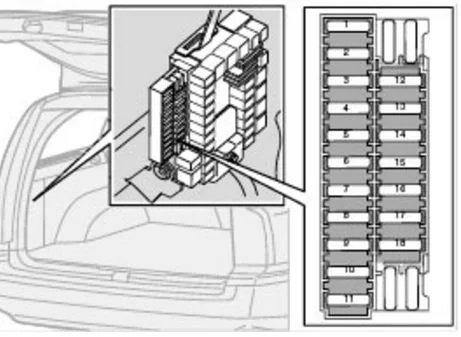

Bezpieczniki w bagażniku

Volvo S80 (1999) - schematy bezpieczników i przekaźników

Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni ładunkowej

Główne bezpieczniki

Numer Opis Ampery [A]
1
2
3
4
5 Podgrzewana tylna szyba 40
6 Tylny bezpiecznik główny 40
7 Tylny bezpiecznik główny 40

Zwykłe bezpieczniki

Numer Opis Ampery [A]
1 Tylny moduł elektryczny, światła bagażnika 10
2 Tylne światło przeciwmgielne 10
3 Światła stopu 15
4 Światła zapasowe 10
5
6 Zwolnienie bagażnika 10
7 Składane tylne zagłówki zewnętrzne 10
8 Zamek centralny – tylne drzwi/pokrywa zbiornika paliwa 15
9 Złącze do przyczepy 20
10 Zmieniarka CD 10
