W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S80 z lat: 2015.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Bezpieczniki – komora silnika
A – Komora silnika, górna
B – Komora silnika, przód
C – Komora silnika dolna
| Numer | Opis | Ampery [A] |
| 1 | Wyłącznik: centralny moduł elektryczny pod schowkiem A | 50 |
| 2 | Wyłącznik: centralny moduł elektryczny pod schowkiem | 50 |
| 3 | Wyłącznik: centralny moduł elektryczny w bagażniku A | 60 |
| 4 | Wyłącznik: centralny moduł elektryczny pod schowkiem A | 60 |
| 5 | Wyłącznik: centralny moduł elektryczny pod schowkiem A | 60 |
| 6 | — | — |
| 7 | — | — |
| 8 | Przednia szyba*, po stronie kierowcy | 40 |
| 9 | Wycieraczki | 30 |
| 10 | — | — |
| 11 | Dmuchawa systemu klimatyzacji A | 40 |
| 12 | Przednia szyba*, strona pasażera | 40 |
| 13 | Pompa ABS | 40 |
| 14 | Zawory ABS | 20 |
| 15 | Spryskiwacze reflektorów | 20 |
| 16 | Aktywna regulacja świateł zakrętowych* | 10 |
| 17 | Centralny moduł elektryczny (pod schowkiem) | 20 |
| 18 | ABS | 5 |
| 19 | Regulowana siła kierowania* | 5 |
| 20 | Moduł sterujący silnika (ECM), skrzynia biegów, SRS | 10 |
| 21 | Podgrzewane dysze spryskiwaczy* | 10 |
| 22 | — | — |
| 23 | Panel oświetleniowy | 5 |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | Cewki przekaźników | 5 |
| 28 | Światła pomocnicze* | 20 |
| 29 | Klakson | 15 |
| 30 | Cewki przekaźników, moduł sterujący silnika (ECM) | 10 |
| 31 | Moduł sterujący – automatyczna skrzynia biegów | 15 |
| 32 | Sprężarka klimatyzacji (nie 4-cyl. silniki) | 15 |
| 33 | Cewki przekaźników klimatyzacji, cewki przekaźników w zimnej strefie komory silnika dla Start/Stop | 5 |
| 34 | Przekaźnik silnika rozrusznika A | 30 |
| 35 | Moduł sterujący silnika (silniki 4-cyl.), Cewki zapłonowe (silniki 5-cyl.) | 20 |
| 36 | Moduł sterowania silnikiem (silniki 4-cyl.) | 20 |
| Moduł sterowania silnikiem (silniki 5-cyl.) | 10 | |
| 37 | 4-cyl. silniki: masowy miernik powietrza, termostat, zawór EVAP | 10 |
| 5-cyl. silniki: Układ wtryskowy, moduł sterujący silnika | 15 | |
| 38 | Sprężarka klimatyzacji (silniki 5/6-cyl.), zawory silnika, moduł sterowania silnikiem (silniki 6-cyl.), elektromagnesy (tylko 6 cyl. bez turbodoładowania), miernik masy powietrza (tylko 6 cyl. ), czujnik poziomu oleju (tylko 5-cyl.) | 10 |
| Zawory silnika/pompa oleju/ogrzewana centralnie sonda lambda (silniki 4-cyl.) | 15 | |
| 39 | Podgrzewane sondy lambda przód/tył (silniki 4-cyl.), zawór EVAP (silniki 5-/6-cyl.), podgrzewane sondy lambda (silniki 5-/6-cyl.) | 15 |
| 40 | Pompa olejowa/nagrzewnica skrzyni korbowej/pompa płynu chłodzącego (silniki 5-cyl.) | 10 |
| Cewki zapłonowe (silniki 4-cyl.) | 15 | |
| 41 | Detekcja wycieku paliwa (silniki 5/6-cyl.), moduł sterujący przesłoną chłodnicy (silniki 5-cyl.) | 5 |
| Wykrywanie wycieków paliwa, elektrozawór klimatyzacji (silniki 4-cyl.) | 15 | |
| 42 | Pompa płynu chłodzącego (silniki 4-cyl.) | 50 |
| 43 | Wentylator chłodzący | 60 lub 80 (silniki 4-cylindrowe) |
| 60 (silniki 5-cylindrowe) | ||
| 44 | Wspomaganie kierownicy | 100 |
| * – Opcja/akcesoria, więcej informacji, patrz Wprowadzenie | ||
| A – Ta pozycja nie jest używana w pojazdach z opcjonalną funkcją Start/Stop | ||
Schowek
Skrzynka bezpieczników A : bezpieczniki ogólne
Skrzynka bezpieczników B : Bezpieczniki modułu sterującego
Pozycje: skrzynka bezpieczników A
| Numer | Opis | Ampery [A] |
| 1 | Wyłącznik obwodu systemu informacyjno-rozrywkowego i bezpieczników 16-20 | 40 |
| 2 | — | — |
| 3 | — | — |
| 4 | Podgrzewana kierownica* | 10 |
| 5 | Zegar analogowy (wykonawczy) | 5 |
| 6 | — | — |
| 7 | Gniazdko 12 V (bagażnik), lodówka (tylko S80 Executive) | 15 |
| 8 | Sterowanie w drzwiach kierowcy | 20 |
| 9 | Sterowanie w drzwiach pasażera z przodu | 20 |
| 10 | Sterowanie w prawych tylnych drzwiach pasażera | 20 |
| 11 | Sterowanie w lewych tylnych drzwiach pasażera | 20 |
| 12 | Napęd bezkluczykowy* | 20 |
| 13 | Fotel kierowcy elektrycznie* | 20 |
| 14 | Elektrycznie sterowany fotel pasażera z przodu* | 20 |
| 15 | — | — |
| 16 | Wyświetlacz systemu audio-nawigacyjnego | 5 |
| 17 | System informacyjno-rozrywkowy: wzmacniacz, radio satelitarne SiriusXM™* | 10 |
| 18 | System informacyjno-rozrywkowy | 15 |
| 19 | Zestaw głośnomówiący Bluetooth | 5 |
| 20 | System rozrywki dla tylnych siedzeń (RSE)* | 7,5 |
| 21 | Elektrycznie sterowany szyberdach* Oświetlenie zewnętrzne, czujnik systemu klimatyzacji | 5 |
| 22 | Gniazda 12 V w konsoli tunelowej | 15 |
| 23 | Podgrzewane tylne siedzenie* (po stronie pasażera) | 15 |
| 24 | Podgrzewane tylne siedzenie* (po stronie kierowcy) | 15 |
| 25 | — | — |
| 26 | Podgrzewany fotel pasażera z przodu* | 15 |
| 27 | Podgrzewany fotel kierowcy* | 15 |
| 28 | Wspomaganie parkowania*, moduł sterowania zaczepem przyczepy*, kamera wspomagania parkowania* | 5 |
| 29 | Moduł sterowania napędem na wszystkie koła* | 15 |
| 30 | Aktywny system podwozia* | 10 |
Pozycje: skrzynka bezpieczników B
| Numer | Opis | Ampery [A] |
| 1 | — | — |
| 2 | — | — |
| 3 | Przednie oświetlenie sufitowe, elektryczne sterowanie szyb w drzwiach kierowcy, elektrycznie regulowane fotele*, bezprzewodowy system sterowania HomeLINK®* | 7,5 |
| 4 | Panel przyrządów | 5 |
| 5 | Adaptacyjny tempomat/ostrzeżenie o kolizji* | 10 |
| 6 | Oświetlenie zewnętrzne, czujnik deszczu*, bezprzewodowy system sterowania HomeLINK®* | 7,5 |
| 7 | Moduł kierownicy | 7,5 |
| 8 | Centralny zamek: drzwi wlewu paliwa | 10 |
| 9 | — | — |
| 10 | Spryskiwacze szyby przedniej | 15 |
| 11 | Bagażnik otwarty | 10 |
| 12 | Elektrycznie składane zewnętrzne zagłówki tylnych siedzeń* | 10 |
| 13 | Pompa paliwowa | 20 |
| 14 | Panel sterowania systemem klimatyzacji | 5 |
| 15 | — | — |
| 16 | Alarm, pokładowy system diagnostyczny | 5 |
| 17 | — | — |
| 18 | System poduszek powietrznych, czujnik masy pasażera | 10 |
| 19 | System ostrzegania o kolizji* | 5 |
| 20 | Czujnik pedału przyspieszenia, funkcja automatycznego przyciemniania lusterek, podgrzewane tylne siedzenia* | 7,5 |
| 21 | — | — |
| 22 | Światła stopu | 5 |
| 23 | Elektryczny szyberdach* | 20 |
| 24 | Immobilizer | 5 |

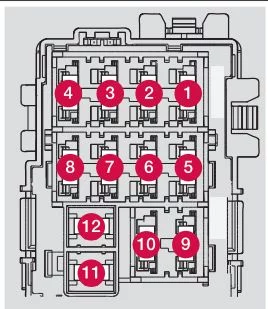

Bagażnik
| Numer | Opis | Ampery [A] |
| 1 | Elektryczny hamulec postojowy (lewa strona) | 30 |
| 2 | Elektryczny hamulec postojowy (prawa strona) | 30 |
| 3 | Podgrzewana tylna szyba | 30 |
| 4 | Gniazdo przyczepy 2* | 15 |
| 5 | — | — |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | Gniazdo przyczepy 1* | 40 |
| 12 | — | — |

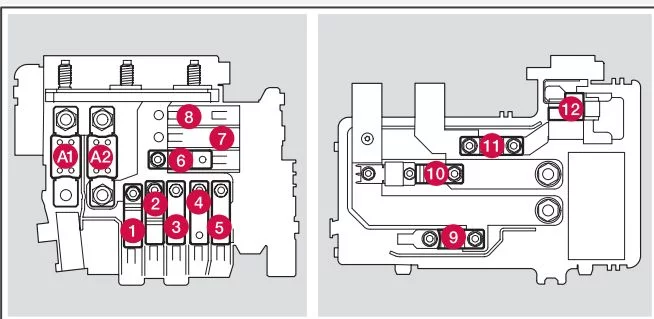

Strefa zimna w komorze silnika (tylko Start/Stop)
| Numer | Opis | Ampery [A] |
| A1 | Wyłącznik: centralny moduł elektryczny w komorze silnika | 175 |
| A2 | Wyłącznik: skrzynki bezpieczników pod schowkiem, centralny moduł elektryczny w bagażniku | 175 |
| 1 | — | — |
| 2 | Wyłącznik: skrzynka bezpieczników B pod schowkiem | 50 |
| 3 | Wyłącznik: skrzynka bezpieczników A pod schowkiem | 60 |
| 4 | Wyłącznik: skrzynka bezpieczników A pod schowkiem | 60 |
| 5 | Wyłącznik: centralny moduł elektryczny w bagażniku | 60 |
| 6 | Dmuchawa systemu klimatyzacji | 40 |
| 7 | — | — |
| 8 | — | — |
| 9 | Przekaźnik silnika rozrusznika | 30 |
| 10 | Dioda wewnętrzna | 50 |
| 11 | Akumulator pomocniczy | 70 |
| 12 | Centralny moduł elektryczny: napięcie odniesienia akumulatora pomocniczego, punkt ładowania akumulatora pomocniczego | 15 |
