W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S80 z lat: 2011. W roku 2011, model Volvo S80 II nadal pozostawał w produkcji jako druga generacja luksusowego sedana, który został wprowadzony na rynek jako następca pierwszej generacji z 1998 roku. To nadal była seria samochodów charakteryzujących się zaawansowanymi technologiami, bezpieczeństwem […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S80 z lat: 2011.
W roku 2011, model Volvo S80 II nadal pozostawał w produkcji jako druga generacja luksusowego sedana, który został wprowadzony na rynek jako następca pierwszej generacji z 1998 roku. To nadal była seria samochodów charakteryzujących się zaawansowanymi technologiami, bezpieczeństwem oraz komfortem – cechy te były synonimem marki Volvo.
Oto kilka kluczowych cech i informacji dotyczących modelu Volvo S80 II z roku 2011:
Komora silnika
A – Komora silnika, górna
B – Komora silnika, przód
C – Komora silnika dolna
| Numer | Opis | Ampery [A] |
| 1 | Wyłącznik obwodu | 50 |
| 2 | Wyłącznik obwodu | 50 |
| 3 | Wyłącznik obwodu | 60 |
| 4 | Wyłącznik obwodu | 60 |
| 5 | Wyłącznik obwodu | 60 |
| 6 | — | — |
| 7 | — | — |
| 8 | Spryskiwacze reflektorów* | 20 |
| 9 | Wycieraczki | 30 |
| 10 | — | — |
| 11 | Dmuchawa systemu klimatyzacji | 40 |
| 12 | — | — |
| 13 | Pompa ABS | 40 |
| 14 | Zawory ABS | 20 |
| 15 | — | — |
| 16 | Aktywna regulacja świateł zakrętowych* | 10 |
| 17 | Centralny moduł elektryczny | 20 |
| 18 | Podawanie ABS 15 | 5 |
| 19 | Siła sterująca zależna od prędkości* | 5 |
| 20 | Moduł sterujący silnika (ECM), skrzynia biegów, SRS | 10 |
| 21 | Podgrzewane dysze spryskiwaczy* | 10 |
| 22 | Pompa próżniowa I5T | 5 |
| 23 | Panel oświetleniowy | 5 |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | Przekaźnik – skrzynka komory silnika | 5 |
| 28 | Światła pomocnicze* | 20 |
| 29 | Klakson | 15 |
| 30 | Moduł sterujący silnika (ECM) | 10 |
| 31 | Moduł sterujący – automatyczna skrzynia biegów | 15 |
| 32 | Sprężarka klimatyzacji | 15 |
| 33 | Cewki przekaźnikowe | 5 |
| 34 | Przekaźnik silnika rozrusznika | 30 |
| 35 | Cewki zapłonowe | 20 |
| 36 | Moduł sterujący silnika (ECM), przepustnica | 10 |
| 37 | Układ wtryskowy, masowy miernik powietrza (ECM) | 15 |
| 38 | Zawory silnika | 10 |
| 39 | EVAP/podgrzewany czujnik tlenu/wtrysk paliwa | 15 |
| 40 | — | — |
| 41 | Wykrywanie wycieków paliwa | 5 |
| 42 | — | — |
| 43 | Wentylator chłodzący | 80 |
| 44 | Elektrohydrauliczne wspomaganie kierownicy | 100 |
Schowek
Skrzynka bezpieczników A : bezpieczniki ogólne
Skrzynka bezpieczników B : Bezpieczniki modułu sterującego

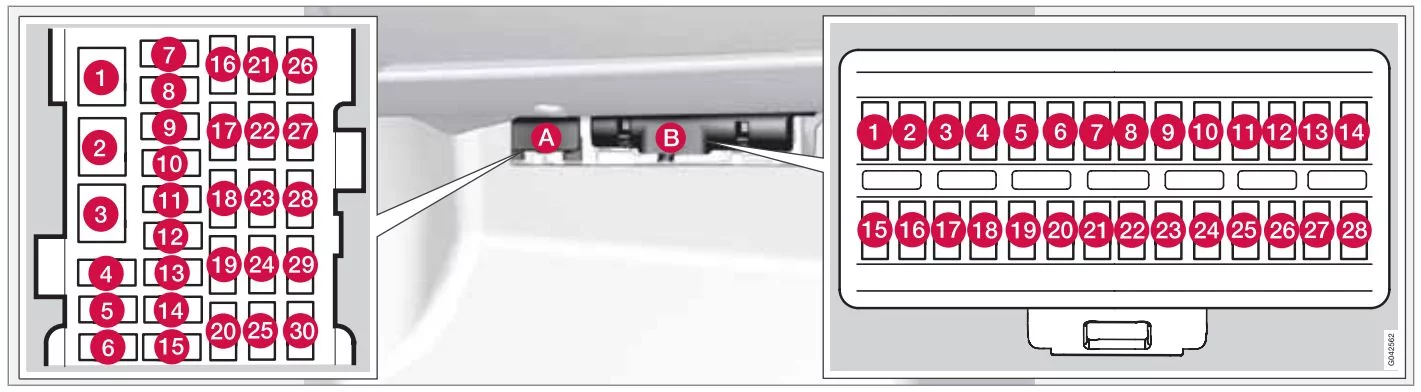

Pozycje: skrzynka bezpieczników A
| Numer | Opis | Ampery [A] |
| 1 | Wyłącznik obwodu systemu informacyjno-rozrywkowego i bezpieczników 16-20 | 40 |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | — | — |
| 6 | — | — |
| 7 | Gniazdo 12 V (bagażnik) | 15 |
| 8 | Sterowanie w drzwiach kierowcy | 20 |
| 9 | Sterowanie w drzwiach pasażera z przodu | 20 |
| 10 | Sterowanie w prawych tylnych drzwiach pasażera | 20 |
| 11 | Sterowanie w lewych tylnych drzwiach pasażera | 20 |
| 12 | Napęd bezkluczykowy* | 20 |
| 13 | Fotel kierowcy elektrycznie* | 20 |
| 14 | Elektrycznie sterowany fotel pasażera z przodu* | 20 |
| 15 | Składane zagłówki tylnych siedzeń | 15 |
| 16 | — | — |
| 17 | System audio, wyświetlacz systemu nawigacyjnego* | 10 |
| 18 | System nagłośnienia | 15 |
| 19 | Zestaw głośnomówiący Bluetooth | 5 |
| 20 | — | — |
| 21 | Elektrycznie sterowany dach księżycowy* Oświetlenie zewnętrzne, czujnik systemu klimatyzacji | 5 |
| 22 | Gniazda 12 V | 15 |
| 23 | Podgrzewany fotel pasażera z przodu* | 15 |
| 24 | Podgrzewany fotel kierowcy* | 15 |
| 25 | Elektryczna zasłona przeciwsłoneczna*, tylko S80 Executive: masaż przednich foteli i oświetlenie podłokietników, lodówka* | 10 |
| 26 | Podgrzewany tylny fotel pasażera (prawy)* | 15 |
| 27 | Podgrzewany tylny fotel pasażera (lewy)* | 15 |
| 28 | Wspomaganie parkowania*, moduł sterowania zaczepem przyczepy*, kamera wspomagania parkowania* | 5 |
| 29 | Moduł sterowania napędem na wszystkie koła* | 5 |
| 30 | Aktywny system podwozia* | 10 |
Pozycje: skrzynka bezpieczników B
| Numer | Opis | Ampery [A] |
| 1 | — | — |
| 2 | — | — |
| 3 | Przednie oświetlenie sufitowe, elektrycznie regulowane siedzenie(a)* | 7,5 |
| 4 | Wyświetlacz informacyjny na tablicy przyrządów | 5 |
| 5 | Adaptacyjny tempomat/ostrzeżenie o kolizji* | 10 |
| 6 | Oświetlenie dzięki uprzejmości, czujnik deszczu | 7,5 |
| 7 | Moduł kierownicy | 7,5 |
| 8 | Tylny zamek centralny i drzwiczki wlewu paliwa | 10 |
| 9 | Podkładki | 15 |
| 10 | Spryskiwacze szyby przedniej | 15 |
| 11 | Odblokowanie bagażnika | 10 |
| 12 | Blokada bagażnika | 10 |
| 13 | Pompa paliwowa | 20 |
| 14 | Odbiornik kluczyka zdalnego, alarm, system klimatyzacji | 5 |
| 15 | Blokada kierownicy | 15 |
| 16 | Alarm, pokładowy system diagnostyczny | 5 |
| 17 | — | — |
| 18 | System poduszek powietrznych, system wagi pasażera | 10 |
| 19 | Przedni radar adaptacyjnego tempomatu* | 5 |
| 20 | Pedał przyspieszenia, elektryczne lusterka boczne, podgrzewane tylne siedzenia* | 7,5 |
| 21 | System audio, CD i radio | 15 |
| 22 | Światła stopu | 5 |
| 23 | Elektryczny szyberdach* | 20 |
| 24 | Immobilizer | 5 |
Skrajna prawa krawędź deski rozdzielczej (tylko S80 Executive)
| Numer | Opis | Ampery [A] |
| 1 | Zegar analogowy | 5 |

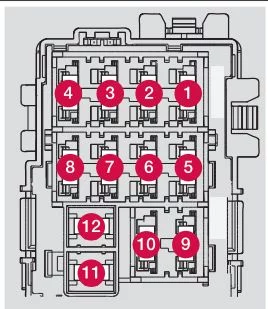

Bezpieczniki – przestrzeń ładunkowa
| Numer | Opis | Ampery [A] |
| 1 | Elektryczny hamulec postojowy (lewa strona) | 30 |
| 2 | Elektryczny hamulec postojowy (prawa strona) | 30 |
| 3 | Podgrzewana tylna szyba | 30 |
| 4 | Gniazdo przyczepy 2* | 15 |
| 5 | — | — |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | Gniazdo przyczepy 1* | 40 |
| 12 | — | — |
