W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V90 z lat: 2017.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Umiejscowienie centralek elektrycznych

Volvo V90 (2017) - schematy bezpieczników i przekaźników

Rozmieszczenie centralek elektrycznych w samochodzie z kierownicą po lewej stronie. W samochodzie z kierownicą po prawej stronie centralka elektryczna pod schowkiem podręcznym znajduje się po przeciwnej stronie.

1 Komora silnika
2 Pod schowkiem podręcznym
3 Przestrzeń bagażowa

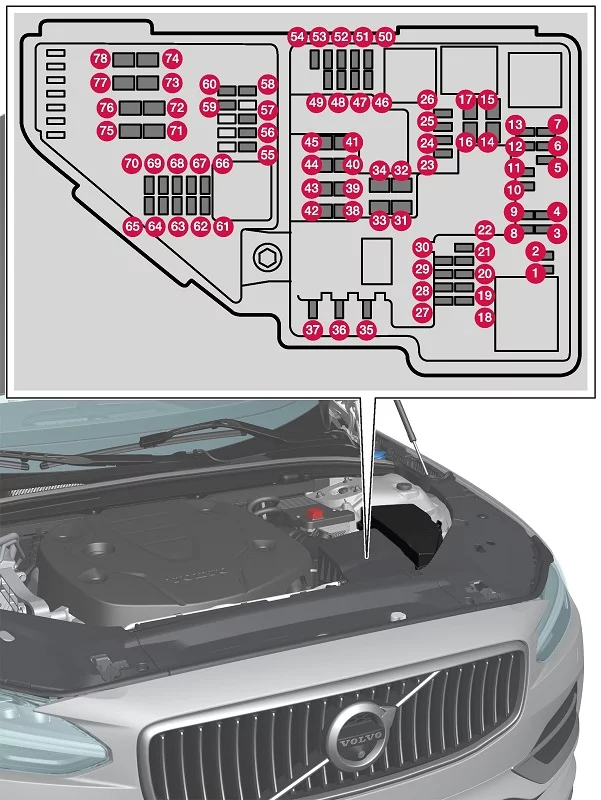

Bezpieczniki w komorze silnika

Volvo V90 (2017) - schematy bezpieczników i przekaźników

Dotyczy modelu Bi-Fuel

Po wewnętrznej stronie pokrywy znajdują się szczypce, które ułatwiają procedurę wyjmowania i wkładania bezpieczników.

W skrzynce bezpieczników znajdują się także bezpieczniki zapasowe.

  • Bezpieczniki 18-30, 35-37, 46-54 i 55-70 są typu „Micro”.
  • Bezpieczniki 31-34, 38-45 i 71-78 są typu „MCase” i powinny być wymieniane w stacji obsługi
Numer Opis Ampery [A]
1
2
3
4
5
6
7
8
9
10
11
12 Podgrzewanie sondy lambda, moduł sterujący zasilania gazem samochodowym 15
13
14
15
16
17
18
19
20
21
22
23 Gniazdo USB w konsoli między fotelami, przód 5
24 Gniazdo elektryczne 12 V w konsoli między fotelami, przód 15
25 Gniazdo elektryczne 12 V w konsoli między fotelami, obok miejsca na nogi dla pasażerów drugiego rzędu siedzeń 15
26 Gniazdo elektryczne 12 V w przestrzeni bagażowej 15
27
28 Lewy reflektor, niektóre wersje świateł LED 15
29 Prawy reflektor, niektóre wersje świateł LED 15
30
31 Ogrzewanie przedniej szyby lewa strona Bocznik
32 Ogrzewanie przedniej szyby lewa strona 40
33 Spryskiwacze reflektorów 25
34 Spryskiwacze przedniej szyby 25
35
36 Sygnał dźwiękowy 20
37 Syrena alarmu 5
38 Moduł sterujący układu hamulcowego (zawory, hamulec postojowy) 40
39 Wycieraczki szyby przedniej 30
40 Spryskiwacz tylnej szyby 25
41 Ogrzewanie przedniej szyby prawa strona 40
42 Nagrzewnica postojowa 20
43 Jednostka sterująca układu hamulcowego (pompa ABS) 40
44
45 Ogrzewanie przedniej szyby prawa strona Bocznik
46 Zasilane przy włączonym zapłonie: Moduł sterujący silnika; Podzespoły skrzyni biegów; Elektryczne wspomagania układu kierowniczego; Centralny elektryczny moduł sterujący; Moduł sterujący układu hamulcowego 5
47
48 Reflektor prawy 7,5
Prawy reflektor, niektóre wersje świateł LED 15
49
50
51 Jednostka sterująca załączeniem akumulatora 5
52 Poduszki powietrzne 5
53 Reflektor lewy 7,5
Lewy reflektor, niektóre wersje świateł LED 15
54 Czujnik pedału przyspieszenia 5
55 Moduł sterujący skrzyni biegów 15
56 Moduł sterujący silnika (ECM) 5
57
58
59
60
61 Jednostka sterująca silnika; element nastawczy; moduł przepustnicy gazowej; zawór EGR (silnik wysokoprężny); czujnik położenia turbosprężarki (silnik wysokoprężny); zawór turbosprężarki (silnik benzynowy) 20
62 Solenoidy (silnik benzynowy); zawór; termostat układu chłodzenia silnika (silnik benzynowy); pompa chłodzenia EGR (silnik wysokoprężny); moduł sterujący świec żarowych (silnik wysokoprężny) 10
63 Regulatory podciśnienia; zawór; zawór impulsu mocy (silnik wysokoprężny) 7,5
64 Moduł sterujący żaluzji spojlera; moduł sterujący żaluzji chłodnicy; cewki przekaźników impulsu mocy (silnik wysokoprężny) 5
65
66 Sonda lambda, przednia; sonda lambda, tylna (benzyna) 15
67 Solenoid pompy oleju silnikowego, solenoid sprzęgła sprężarki klimatyzacji, środkowa sonda lambda (silnik benzynowy), tylna sonda lambda (silnik wysokoprężny) 15
68
69 Moduł sterujący silnika (ECM) 20
70 Cewki zapłonowe (silnik benzynowy); świece zapłonowe (silnik benzynowy) 15
71 Moduł sterujący zasilania gazem samochodowym 15
Grzałka filtra paliwa (silnik wysokoprężny) 30
7
73
74
75
76
77 Rozrusznik Bocznik
78 Rozrusznik 40
Zobacz także:  Volvo XC60 (2012) - schematy bezpieczników i przekaźników



Bezpieczniki pod schowkiem podręcznym

Volvo V90 (2017) - schematy bezpieczników i przekaźników
  • Bezpieczniki 1, 3-21, 23-36, 39-53 i 55-59 są typu „Micro”.
  • Bezpieczniki 2, 22, 37-38 i 54 są typu „MCase” i powinny być wymieniane w stacji obsługi
Numer Opis Ampery [A]
1
2 Gniazdo elektryczne 230 V w konsoli między fotelami, obok miejsca na nogi dla pasażerów tylnych siedzeń 30
3
4 Czujnik ruchu 5
5 Odtwarzacz multimedialny 5
6 Wyświetlacz kierowcy 5
7 Klawiatura w konsoli środkowej 5
8 Czujnik nasłonecznienia 5
9
10
11 Moduł elektroniczny kierownicy 5
12 Moduł pokrętła rozruchu i włącznika hamulca postojowego 5
13 Moduł elektroniczny podgrzewanej kierownicy 15
14
15
16
17
18 Moduł sterujący układu klimatyzacji 10
19 Blokada kierownicy 7,5
20 Gniazdo diagnostyczne OBDII 10
21 Wyświetlacz centralny 5
22 Moduł wentylatora układu klimatyzacji, przedni 40
23
24 Podświetlenie elementów sterowania, oświetlenie kabiny pasażerskiej, przyciemnianie wewnętrznego lusterka wstecznego, czujnik deszczu i światła, klawiatura w konsoli między fotelami obok miejsca na nogi dla pasażerów tylnych siedzeń, elektrycznie regulowane fotele przednie, panele sterowania w tylnych drzwiach 7,5
25 Moduł sterujący funkcji wsparcia kierowcy 5
26 Panoramiczne okno dachowe z roletą przeciwsłoneczną 20
27 Wyświetlacz przezierny na szybie przedniej 5
28 Wyłącznik oświetlenia kabiny 5
29
30 Wyświetlacz w konsoli sufitowej (sygnalizacja niezapięcia pasów bezpieczeństwa/wskaźnik czołowej poduszki powietrznej pasażera) 5
31
32 Czujnik wilgotności 5
33 Moduł drzwi w prawych drzwiach tylnych 20
34 bezpieczniki w komorze bagażnika 10
35 Moduł sterujący funkcji połączenia samochodu z Internetem, moduł sterujący systemu telematycznego 5
36 Moduł drzwi w lewych drzwiach tylnych 20
37 Moduł sterujący systemu audio (wzmacniacz) (niektóre wersje) 40
38
39 Moduł anteny wielozakresowej 5
40 Moduły funkcji komfortowych (masażu) przednich siedzeń 5
41
42 Wycieraczka tylnej szyby 15
43 Moduł sterujący pompy paliwowej 15
44
45
46 Podgrzewanie fotela kierowcy 15
47 Podgrzewanie przedniego fotela pasażera 15
48 Pompa płynu chłodzącego 10
49
50 Moduł drzwi w lewych drzwiach przednich 20
51 Moduł sterujący zawieszenia (aktywnego) 20
52
53 Moduł sterujący systemu Sensus 10
54
55
56 Moduł drzwi w prawych drzwiach przednich 20
57
58 TV (niektóre rynki) 5
59 Bezpiecznik główny dla bezpieczników 53 i 58 15
Zobacz także:  Volvo V70 i XC70 (2000-2003) - schematy bezpieczników i przekaźników

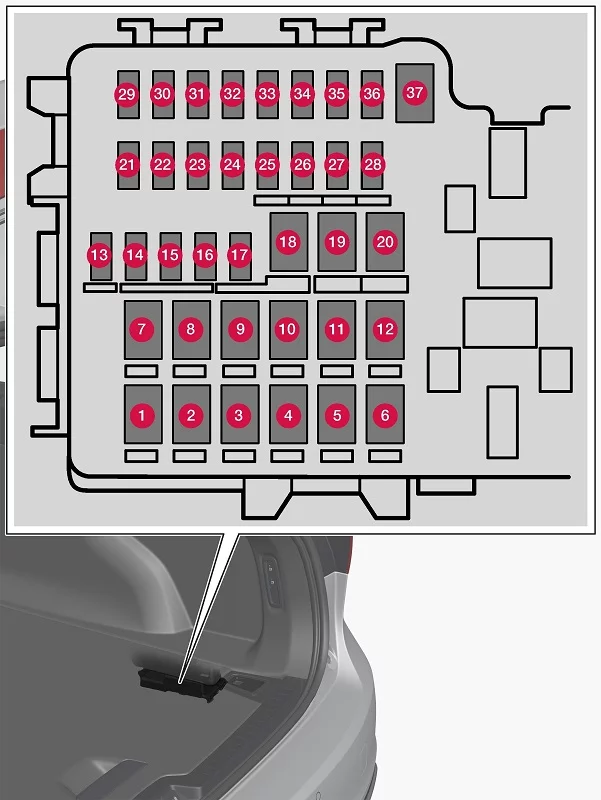

Bezpieczniki w komorze bagażnika

Bezpieczniki w przestrzeni bagażowej zabezpieczają między innymi elektrycznie regulowane fotele, poduszki powietrze i napinacze pasów bezpieczeństwa.

Volvo V90 (2017) - schematy bezpieczników i przekaźników

  • Bezpieczniki 13-17 i 21-36 są typu „Micro”.
  • Bezpieczniki 1-12, 18-20 i 37 są typu „MCase” i powinny być wymieniane w stacji obsługi
Numer Opis Ampery [A]
1 Ogrzewanie szyby tylnej 30
2
3 Sprężarka zawieszenia pneumatycznego 40
4 Blokada silnika oparcia prawego tylnego siedzenia 15
5
6 Blokada silnika oparcia lewego tylnego siedzenia 15
7
8
9 Drzwi bagażnika otwierane elektrycznie 25
10 Przedni fotel pasażera z elektryczną regulacją 20
11 Moduł sterujący haka holowniczego 40
12 Moduł napinacza pasa bezpieczeństwa, prawa strona 40
13 Wewnętrzne cewki przekaźników 5
14
15 Moduł funkcji wykrywania ruchu stopy (do otwierania elektrycznie sterowanych drzwi bagażnika) 5
16
17
18 Moduł sterujący haka holowniczego 25
19 Elektrycznie regulowany fotel kierowcy 20
20 Moduł napinacza pasa bezpieczeństwa, lewa strona 40
21 Kamera parkowania 5
22
23
24
25
26 Moduł sterujący poduszek powietrznych i napinaczy pasów bezpieczeństwa 5
27
28 Ogrzewanie fotela, lewego tylnego 15
29
30 Blind Spot Information (BLIS) 5
31
32 Moduły napinaczy pasów bezpieczeństwa 5
33 Siłownik recyrkulacji spalin (benzyna, niektóre wersje silnikowe) 5
34
35 Moduł sterujący AWD 15
36 Ogrzewanie fotela, prawego tylnego 15
37
Zobacz także:  Volvo V60 (2012) - schematy bezpieczników i przekaźników
